9급 지방직 공무원 기계설계 2017년 2회 기출문제

직선 배관에서 관의 지름을 변화시키거나 길이를 연장할 때 사용하는 파이프 이음쇠는?

용접에서 용접부의 변형과 잔류응력을 완화하기 위한 방법으 로 옳지 않은 것은?

미터보통나사 호칭 M16을 옳게 설명한 것은?

길이가 1.0m이고 단면적이 100cm2인 봉에 1,000N의 인장하 중이 축 방향으로 작용할 때, 이 봉이 하중 방향으로 늘어난 길이[cm]는? (단, 봉은 탄성 변형하며, 세로탄성계수는 1.0×104N/cm2이다)

볼베어링의 수명시간 Lh와 베어링에 작용하는 동등가하중 P 에 대한 관계로 옳은 것은?

얇은 판재의 한 줄 리벳이음 설계에서 고려해야 할 내용으로 옳지 않은 것은?

굽힘모멘트 M과 비틀림모멘트 T를 동시에 받고 있는 원형축 에서 M:T=4:3일 때, 축에 발생하는 최대굽힘응력 σamx와 최 대전단응력 τamx의 비(σamx/τamx)는?

너클 핀 이음을 이용하여 1,000N의 인장하중을 받는 2개의 축을 연결하고자 한다. 핀과 접촉하는 아이(eye)의 폭은 핀 지름의 2배이다. 핀의 접촉면압이 20MPa일 때 핀의 지름 [mm]은?

축과 구멍의 끼워맞춤에서 구멍 치수를 ø50H7로 하여 구멍 기준 헐거운 끼워맞춤으로 축을 설계할 때, 축의 치수로 가 장 적합한 것은?

지름 400mm의 원통 마찰차가 회전속도 300rpm으로 5PS 을 전달하고 있을 때, 원통 마찰차의 원주속도[m/s]는? (단, π＝3.0으로 한다)

치공구 설계에 대한 기본 원칙으로 옳지 않은 것은?

얇은 두께 강판의 원통 압력용기 설계에 대한 설명으로 옳 지 않은 것은?

기어의 치형 중 인벌류트 치형에 대한 설명으로 옳은 것은?

지름 d인 소선을 감아 제작한 스프링 평균지름 D인 압축 코일스프링이 있다. 이 코일스프링의 유효 감김수를 2배로 증가시켰을 때의 처짐량을 δ1, 소선의 지름을 2배로 증가시 켰을 때의 처짐량을 δ2라 할 때, δ1/δ2의 값은?

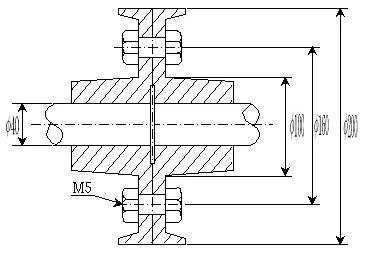

그림과 같이 지름 40mm인 두 축이 플랜지커플링에 의해 연결되어 최대 9,600kgfㆍmm의 토크를 전달한다. 커플링이 허용전단응력 2kgf/mm2인 M5 볼트로 체결되어 있을 때, 토 크 전달에 필요한 볼트의 최소 개수는? (단, 전달동력 계산 은 볼트의 전단강도만 고려하고, π＝3.0, M5 볼트 나사부 골지름은 4.0mm로 한다)

유체마찰 상태에 있는 동심 원통 미끄럼베어링의 마찰계수 에 대한 설명으로 옳지 않은 것은?

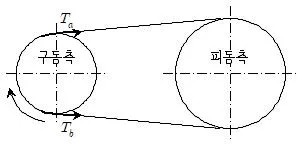

그림과 같은 평벨트 바로걸기 전동에서 벨트에 발생하는 장 력 Ta와 Tb중 Ta는 135N이다. 벨트의 폭 40mm, 허용인장 응력 0.5N/mm2, 이음효율 0.9일 때 벨트의 최소 두께[mm] 는? (단, 벨트에 작용하는 굽힘응력과 원심력은 무시하며, 장력비는 2.0이다)

축과 이를 지지하는 베어링 설계 과정에서 보기와 같이 깊 은 홈 볼베어링을 변경하였다. 지름이 변경된 축이 전달 가 능한 토크는 기존 축이 전달 가능한 토크의 몇 배인가? (단, 축은 중실축으로 비틀림모멘트만 받으며, 축 지름과 베어링 안지름은 동일하다)
