9급 지방직 공무원 기계설계 2014년 1회 기출문제

한국공업규격(KS)에서 기계부문과 수송기계부문의 분류기호 는?

SI 기본단위가 아닌 것은?

그림과 같은 단식 블록 브레이크에서 드럼의 회전방향에 관 계없이 레버 끝에 가하는 조작력이 F=Qb/a가 되려면 c의 값 은?

볼 베어링의 수명시간을 125배로 증가시키려면 베어링 하중 은 몇 배가 되어야 하는가?

단판 클러치에서 축 방향으로 미는 힘 500N을 가해 토크 6,000Nㆍmm를 전달하고자 한다. 마찰면의 바깥지름이 150mm일 때 안지름의 최소 크기[mm]는? (단, 마찰계수는 0.2이고, 마모량은 일정하다)

300N의 베어링 하중을 받고 600rpm으로 회전하는 축에 끝 저널(end journal) 베어링이 설치되어 있다. 이 베어링의 허 용압력 속도계수가 π/10 N / mm2ㆍm/s일 때, 끝저널 베어 링의 길이[mm]는?

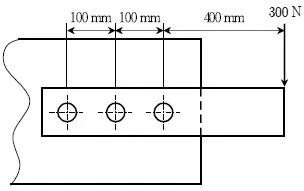

그림과 같은 300N의 편심하중을 받는 리벳이음에서 리벳에 생기는 최대 전단력의 크기[N]는?

원통코일 스프링 전체의 평균지름이 D, 소선의 지름이 d일 때, 스프링지수를 나타내는 식은?

전위기어의 사용 목적으로 옳은 것은?

기어 A의 잇수가 150, 기어 B의 잇수가 50인 서로 맞물려 회전하는 한 쌍의 기어가 있다. 두 기어 사이의 중심거리가 1,000mm일 때, 기어 A의 피치원지름[mm]은?

비틀림 모멘트만 받고 있는 중실축의 강도설계에서 전달 토 크를 8배로 증가시키려면, 축지름은 몇 배로 증가되어야 하 는가? (단, 다른 조건은 모두 동일하다)

그림 (A), (B)와 같이 동일한 스프링 상수 k를 갖는 스프링 의 연결에 동일 하중 W가 작용하고 있다. (A)의 처짐량을 δ 1, (B)의 처짐량을 δ2라 할 때 δ1:δ2는? (단, 스프링의 자중 은 무시한다)

1줄 사각나사에서 마찰각을 ρ, 리드각을 λ, 마찰계수를 μ라 할 때, 나사의 자립상태를 유지하기 위한 조건은? (단, 나사 가 저절로 풀리다가 어느 지점에서 정지하는 경우도 자립상 태로 본다)
