9급 국가직 공무원 토목설계 2025년 1회 기출문제

양단이 힌지로 지지된 콘크리트 압축부재의 장주효과를 무시 할 수 있는 비지지길이 lu의 최댓값[mm]은? (단, 압축부재 단면의 최소 회전반경 r은 200mm이고, 비횡구속 골조의 압 축부재이다)

기타 콘크리트구조 설계기준에서 제시하는 옹벽설계의 안정 조건에 대한 설명으로 옳지 않은 것은?

콘크리트 슬래브와 기초판 설계기준에서 제시하는 기초판의 휨모멘트에 대한 설계 시 고려 사항으로 옳지 않은 것은?

프리스트레스트 콘크리트구조 설계기준에서 제시하는 설계 원칙으로 옳지 않은 것은?

강구조 설계 일반사항(하중저항계수설계법)에서 제시하는 용 어에 대한 설명으로 옳지 않은 것은?

그림과 같은 철근콘크리트보 단면의 균열휨모멘트 Mcr[kNㆍ m]은? (단, 콘크리트의 파괴계수 fr은 4MPa이다)

큰 처짐에 의해 손상되기 쉬운 칸막이벽이나 기타 구조물을 지지하지 않는 1방향 캔틸레버 슬래브에서 처짐을 계산하지 않을 때, 슬래브의 최소 두께[mm]는? (단, 슬래브의 길이 l 은 3m, 보통중량 콘크리트이고, 철근의 설계기준항복강도 fy 는 400MPa이다)

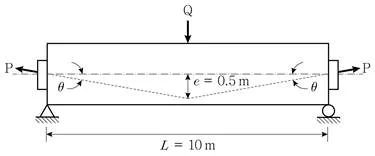

그림과 같이 지간 중앙에 집중하중 Q＝50kN이 작용하는 프 리스트레스트콘크리트 단순보의 지간 중앙에서 휨모멘트의 크기[kNㆍm]는? (단, 프리스트레스 힘 P는 100kN이고, sinθ ≃tanθ 이며, 보의 자중과 프리스트레스 손실은 무시한다)

콘크리트의 설계기준압축강도 fck가 20MPa인 단철근 직사각 형 보 단면의 균형철근비가 0.03이다. 동일한 보 단면에 대 하여 콘크리트의 설계기준압축강도 fck만 40MPa로 변경되었 을 때, 균형철근비는?

프리스트레스트 콘크리트구조 설계기준에서 제시하는 긴장 재의 긴장 시 허용 인장응력의 최댓값은? (단, fpu는 긴장재 의 설계기준인장강도, fpy는 긴장재의 설계기준항복강도이고, 긴장재나 정착장치 제조자가 제시하는 최댓값은 fpu이다)

콘크리트구조 정착 및 이음 설계기준에서 제시하는 표준갈 고리를 갖는 인장 이형철근의 기본정착길이 lhb[mm]는? (단, 콘크리트의 설계기준압축강도 fck는 36MPa, 철근의 설 계기준항복강도 fy는 300MPa, 철근의 공칭지름 db는 25mm 이고, 아연도금 또는 도막되지 않은 철근이며, 보통중량 콘 크리트이다)

콘크리트구조 전단 및 비틀림 설계기준에서 제시하는 철근 콘크리트 부재의 전단철근에 대한 설명으로 옳지 않은 것 은? (단, , Vs는 철근의 공칭전 단강도, λ는 경량콘크리트 계수, fck는 콘크리트의 설계기준 압축강도, bw는 부재의 복부 폭, d는 부재 단면의 유효깊이 이다)

콘크리트에 발생하는 크리프에 대한 설명으로 옳지 않은 것 은?

강구조 연결 설계기준(하중저항계수설계법)에서 제시하는 이 음부 설계세칙으로 옳지 않은 것은?

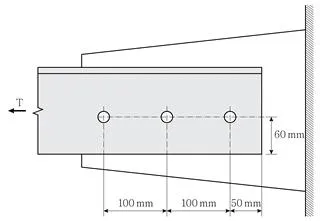

그림과 같은 인장재 ㄱ형강의 블록전단강도 산정 시, 전단 파단에 대한 전단저항 순단면적 Anv[mm2]는? (단, 볼트구멍 의 직경 dh는 24mm이고, 부재의 두께 t는 10mm이다)

계수전단력 Vu=100kN이 작용하는 직사각형 철근콘크리트보 단면에서 최소 전단철근의 배치가 필요 없는 단면의 유효깊 이 d의 최솟값[mm]은? (단, 콘크리트 공칭전단강도 이고, 콘크리트의 설계기준압축강 도 fck는 25MPa, 단면의 폭 b는 500mm, 경량콘크리트 계 수 λ는 1.0이다)

콘크리트구조 휨 및 압축 설계기준에서 제시하는 압축부재 의 설계에서 최소 나선철근비 ρs가 일 때, C1은? (단, Ag는 기둥의 전체 단면적, Ach는 나선철 근의 바깥선을 지름으로 하여 측정된 나선철근 기둥의 심부 단면적, fck는 콘크리트의 설계기준압축강도, fyt는 나선철근 의 설계기준항복강도이고 700MPa 이하이다)

콘크리트구조 휨 및 압축 설계기준에서 제시하는 휨부재 설 계의 일반 원칙에 대한 설명으로 옳지 않은 것은?

콘크리트구조 휨 및 압축 설계기준에서 제시하는 등가 직사 각형 압축응력블록의 등가 압축영역에 등분포하는 콘크리트 응력이 η(0.85 fck)일 때, η는? (단, 콘크리트의 설계기준압 축강도 fck는 50MPa이다)
