9급 국가직 공무원 토목설계 2024년 1회 기출문제

철근콘크리트보를 인장지배단면으로 설계했을 때 보의 파괴 형태로 옳은 것은?

양단이 힌지로 지지된 정사각형 단면 기둥의 좌굴 임계하중 이 20kN일 때, 일단 고정 타단 자유인 동일한 단면을 가진 기둥의 좌굴 임계하중[kN]은? (단, 두 기둥의 길이는 같고, 동일한 재료로 균질하게 제작되었으며, 탄성거동한다)

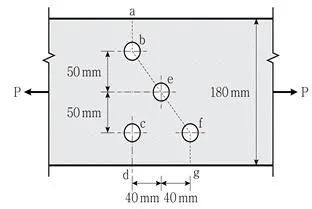

그림과 같은 강구조 인장부재 볼트 연결부의 예상 파단선이 a－b－e－f－g일 때 순폭[mm]은? (단, 볼트구멍의 직경은 22mm이다)

철근콘크리트 압축부재의 설계에서 사각형이나 원형 띠철근 으로 둘러싸인 압축부재의 축방향 주철근의 최소 배치 개수 는?

철근콘크리트보의 휨설계에 대한 설명으로 옳지 않은 것은?

동일한 크기의 두 단부 모멘트가 단일 곡률을 일으키는 횡구 속된 압축부재의 모멘트확대계수는? (단, 압축부재의 좌굴하 중 Pc는 20,000kN이고, 계수축하중 Pu는 3,000kN이다)

그림과 같이 중심축하중이 작용하는 확대기초의 1방향 전단 에 대한 위험 단면에서의 전단력의 크기[kN]는? (단, 중심축 하중의 크기 Pu는 2,700kN이고, 기초판의 유효높이 d는 500mm이다)

고장력볼트 마찰연결에서 공칭마찰강도 계산에 고려하지 않 는 것은?

콘크리트의 크리프와 건조수축에 대한 설명으로 옳지 않은 것은?

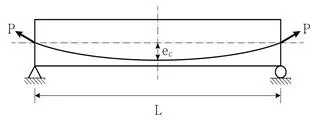

그림과 같은 프리스트레스트 콘크리트 단순보의 지간 중앙 에서 프리스트레스 힘 P에 의한 솟음의 크기가 일 때, C1은? (단, 보의 휨강성 EI는 일정하 다)

그림과 같이 철근콘크리트보 단면의 등가직사각형 응력블록 과 철근 인장력의 크기가 주어졌을 때, 깊이 y[mm]는?

프리스트레스트 콘크리트 교량 구조물에 대한 설명으로 옳 지 않은 것은? (단, KDS 24 14 20:2018에 따른다)

그림과 같은 삼각형 철근콘크리트 단면의 철근량 As[mm2] 는? (단, 압축부 콘크리트의 응력분포는 등가직사각형 응력 분포로 고려하며, 인장철근은 항복하였고, a는 등가직사각형 응력블록의 깊이, 콘크리트의 설계기준압축강도 fck는 20MPa, 철근의 항복강도 fy는 400MPa이다)

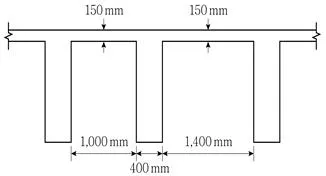

그림과 같이 치수가 주어진 슬래브와 보를 일체로 친 T형보 의 플랜지 유효폭 b[mm]는? (단, 보의 경간은 12m이다)

계수전단력 Vu가 작용하는 직사각형 단면의 철근콘크리트 휨부재에서 공칭전단강도 Vn의 최솟값[kN]은? (단, 계수전 단력 Vu는 75kN이다)

콘크리트용 앵커 설계기준에서 연성강재요소의 강도에 의해 지배되는 앵커의 인장력 설계 시 고려되는 강도감소계수 ø 는?

콘크리트구조의 해석과 설계에 사용하는 탄성계수에 대한 설명으로 옳지 않은 것은? (단, fcm[MPa]은 콘크리트의 평 균압축강도이다)

콘크리트구조 정착 및 이음 설계기준에서 제시하는 철근의 이음에 대한 설명으로 옳지 않은 것은?

옹벽의 구조상세에 대한 설명으로 옳지 않은 것은? (단, KDS 11 80 05:2020에 따른다)
