9급 국가직 공무원 토목설계 2020년 1회 기출문제

철근콘크리트 휨부재의 강도설계법에 대한 기본적인 요구사 항을 옳게 표시한 것은? (단, Mn은 공칭휨강도, Md는 설계휨 강도, Mu는 계수휨모멘트, ø는 강도감소계수이며, KDS 14 20 10 및 KDS 14 20 20을 따른다)

그림과 같은 볼트구멍이 있는 강판에 인장력 T가 작용할 때, 순단면적[mm2]은? (단, 볼트구멍의 직경 d＝25mm, 강판의 두께 t＝10mm이며, KDS 14 31 10을 따른다)

그림과 같은 단철근 철근콘크리트 직사각형 보가 균형변형률 상태에 있을 때, 압축연단에서 중립축까지 거리 c[mm]는? (단, 콘크리트 압축연단의 극한변형률 εcu＝0.003, 철근의 설 계기준항복강도 fy＝400MPa, 철근의 탄성계수 Es＝ 200,000MPa, As는 인장철근 단면적이며, KDS 14 20 20을 따른다)

그림과 같은 자중을 포함한 등분포하중 w가 작용하는 단순 지지된 프리스트레스트 콘크리트 보의 경간 중앙에서 단면 하단의 콘크리트 응력을 0이 되게 하는 프리스트레스 힘 P[kN]는? (단, 긴장재는 콘크리트 보의 단면도심에 배치되어 있으며, 콘크리트 보의 단면적은 긴장재를 무시한 총단면적을 사용한다)

필릿용접에 대한 설명으로 옳지 않은 것은? (단, KDS 14 31 25를 따른다)

옹벽의 설계에 대한 설명으로 옳지 않은 것은? (단, KDS 14 20 72 및 KDS 14 20 74를 따른다)

철근콘크리트 기초판 설계에 대한 설명으로 옳지 않은 것은? (단, KDS 14 20 70을 따른다)

1방향 철근콘크리트 슬래브의 수축ㆍ온도철근에 대한 설명으 로 옳지 않은 것은? (단, KDS 14 20 50을 따른다)

단순 지지된 철근콘크리트 직사각형 보에 자중을 포함한 계 수등분포하중 wu＝40kN/m가 작용한다. 콘크리트가 부담하는 공칭전단강도 Vc＝160kN일 때, 전단에 대한 위험단면에서 전 단설계에 대한 설명으로 옳은 것은? (단, 보의 유효깊이 d＝ 500mm, 보의 받침부 내면 사이의 경간 길이는 8m이며, KDS 14 20 22를 따른다)

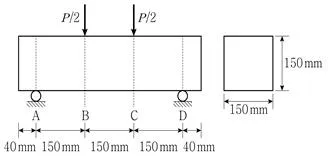

그림과 같은 KS F 2408에 규정된 콘크리트의 휨강도시험에 서, 재하하중 P＝22.5kN일 때 콘크리트 공시체가 BC 구간 에서 파괴될 경우, 공시체의 휨강도[MPa]는?

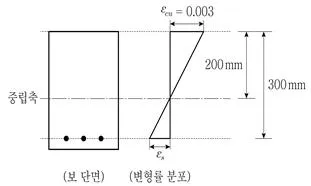

그림과 같은 단철근 철근콘크리트 직사각형 보에서 인장철 근의 응력 fs[MPa]는? (단, 콘크리트의 설계기준압축강도 fck＝21MPa, 철근의 설계기준항복강도 fy＝400MPa, 철근의 탄성계수 Es＝200,000MPa, εcu는 콘크리트 압축연단의 극 한변형률, εs는 인장철근의 변형률이며, KDS 14 20 20을 따른다)

보통중량콘크리트를 사용한 철근콘크리트 직사각형 보에서 상세한 계산을 하지 않는 경우 콘크리트의 공칭전단강도 Vc[kN]는? (단, 보의 폭 b＝400mm, 유효깊이 d＝600mm, 콘크리트의 설계기준압축강도 fck＝36MPa이며, KDS 14 20 22를 따른다)

철근콘크리트 비횡구속 골조의 압축부재에서 장주효과를 무 시할 수 있는 회전반지름 r의 최솟값[mm]은? (단, 압축부 재의 유효좌굴길이 klu＝3.3m이며, KDS 14 20 20을 따른 다)

단철근 철근콘크리트 직사각형 보의 단면이 인장지배단면이 고, 극한상태에서 단면에 발생하는 압축력이 1,190kN일 때, 보의 공칭휨강도 Mn[kNㆍm]은? (단, 보의 폭 b＝400mm, 유효깊이 d＝550mm, 콘크리트의 설계기준압축강도 fck＝ 35MPa이며, KDS 14 20 20을 따른다)

단철근 철근콘크리트 직사각형 보의 폭 b＝400mm, 유효깊 이 d＝400mm, 콘크리트의 설계기준압축강도 fck＝24MPa, 철근의 설계기준항복강도 fy＝400MPa, 인장철근 단면적 As ＝2,040mm2일 때, 보의 공칭휨강도 Mn[kNㆍm]은? (단, KDS 14 20 20을 따른다)

단순 지지된 철근콘크리트 직사각형 보에서 자중을 포함한 계수등분포하중 wu＝48kN/m가 작용할 때, 전단에 대한 위 험단면에서 계수전단력 Vu[kN]는? (단, 보의 유효깊이 d＝ 500mm, 보의 받침부 내면 사이의 경간 길이는 6m이며, KDS 14 20 22를 따른다)

처짐량을 계산해 보지 않아도 되는 경우에 해당하는 단순 지지된 철근콘크리트 보의 최소 두께[mm]는? (단, 보의 길 이 l＝3.2m, 보통중량콘크리트와 설계기준항복강도 fy＝ 350MPa인 철근을 사용하며, 보는 큰 처짐에 의하여 손상되 기 쉬운 칸막이벽이나 기타 구조물을 지지하지 않는 부재이 며, KDS 14 20 30을 따른다)

그림과 같은 복철근 철근콘크리트 직사각형 보가 극한상태 에서 인장철근과 압축철근이 모두 항복할 때, 압축연단에서 중립축까지 거리 c[mm]는? (단, 철근의 설계기준항복강도 fy＝400MPa, 콘크리트의 설계기준압축강도 fck＝20MPa, As 는 인장철근 단면적, As′은 압축철근 단면적이며, KDS 14 20 20을 따른다)

연속보 형식의 프리스트레스트 콘크리트 교량의 공법에 대 한 설명으로 옳지 않은 것은?

그림과 같은 긴장재를 편심 배치한 프리스트레스트 콘크리 트 보에 자중을 포함한 등분포하중 w가 작용한다. 내력개념 에 기초하여 해석할 때, 경간 중앙 위치에서 보 단면의 도 심과 단면 내 압축력 C의 작용점 사이의 거리 e′[mm] 및 하단 수직응력 fbot[MPa]는? (단, 프리스트레스 힘 P＝ 1,000kN이고, 콘크리트 보의 단면적은 긴장재를 무시한 총 단면적을 사용한다)(순서대로 e′, fbot)
