9급 국가직 공무원 토목설계 2017년 1회 기출문제

b＝300㎜, d＝600㎜인 단철근 직사각형보의 등가직사각형 응력블록의 깊이 a ＝ 100㎜일 때, 철근량 As[mm2]는? (단, fck＝20MPa, fy＝300MPa이며, 2012년도 콘크리트구조기준을 적용한다)

단순 지지된 보에 등분포 고정하중이 작용하고 있다. 순간 탄 성 처짐이 20㎜일 경우 5년 뒤의 총 처짐량[㎜]은? (단, 중 앙 단면의 압축 철근비는 0.02이며, 2012년도 콘크리트구조 기준을 적용한다)

그림과 같은 철근콘크리트 단면에서 균열 모멘트 Mcr[kNㆍ m]은? (단, 콘크리트는 보통 골재를 사용하고, fck＝25MPa이 며, 2012년도 콘크리트구조기준을 적용한다)

물－시멘트비(W/C) 50%, 단위수량 140kgf/m3, 단위잔골재량 760 kgf/m3인 배합을 실시하여 콘크리트의 단위중량을 측정 한 결과 2,300kgf/m3일 때, 콘크리트의 단위굵은골재량 [kgf/m3]은? (단, 시멘트의 비중은 3.15, 잔골재의 비중은 2.60, 굵은 골재의 비중은 2.65이고, 혼화재료는 사용하지 않 았다)

직사각형 철근콘크리트 단면이 전단철근 없이 계수전단력 Vu ＝75 kN을 저항할 수 있는 단면의 최소 유효깊이 d [㎜]는? (단, fck＝16MPa, 단면의 폭 b＝400㎜이며, 2012년도 콘크리 트 구조기준을 적용한다)

그림과 같은 확대기초에 계수 하중 Pu ＝1,200 kN이 작용할 때, 전단에 대한 위험단면의 둘레 길이 b0 [㎜]는? (단, 2012 년도 콘크리트구조기준을 적용한다)

그림과 같이 옹벽의 무게 W＝90 kN이고 옹벽에 작용하는 수 평력 H＝20 kN일 때, 전도에 대한 안전율과 활동에 대한 안 전율은? (단, 옹벽의 무게 및 수평력은 단위폭당 값이며 옹벽 의 저판 콘크리트와 흙 사이의 마찰계수는 0.4이고, 2012년 도 콘크리트 구조기준을 적용한다) (순서대로 전도에 대한 안 전율, 활동에 대한 안전율)

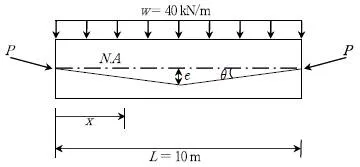

그림과 같이 지간 L＝10m인 프리스트레스트 콘크리트 단순 보에 자중을 포함한 등분포하중 w＝40kN/m가 작용하고 있 다. 긴장재는 지간 중앙에 편심 e＝0.4m로 절곡 배치하였다. 긴장력 P＝1,000 kN일 때, 보의 끝단에서 전단력이 작용하지 않는 지점까지의 거리x[m]는? (단, sinθ＝2e/L로 가정하고, 프리스트레스의 손실은 무시한다)

그림과 같이 리벳의 직경이 20mm일 때, 이 리벳의 강도 [kN]는? (단, 리벳의 허용 전단응력va＝130MPa, 허용 지압 응력fba＝300MPa 이다)

길이가 2 m이고 사각형 단면(200mm× 200mm)인 기둥에 연직 하중 80 kN이 고정하중으로 작용한다. 기둥이 옥외에 있을 때, 크리프 변형률(ϵc)은? (단, 콘크리트의 탄성계수 Ec ＝20,000MPa이며, 2012년도 콘크리트구조기준을 적용한다)

옹벽의 안정조건에 대한 설명으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

지름이 150 mm, 높이 300 mm인 원주형 표준공시체에 대 하여 쪼갬인장시험을 실시한 결과, 파괴 시 하중이 270,000 N이었다면 콘크리트의 쪼갬인장강도[MPa]는? (단, π＝3으 로 계산한다)

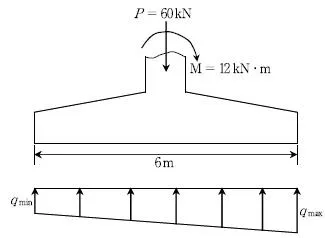

그림과 같은 철근 콘크리트 독립확대기초의 지반에 발생하 는 최대 및 최소 지반 응력(qmax, qmin[kN/m2])은? (단, 기초 의 자중은 무시하고, 응력은 단위폭당 계산한다) (순서대로 qmax, qmin)

그림과 같이 단순 지지된 슬래브의 중앙점에 집중하중 P＝ 76kN이 작용할 때, ab방향에 분배되는 하중[kN]은?

그림과 같은 단철근 T형보에서 플랜지 부분에 대응하는 철 근량 Asf[mm2]는? (단, fck＝30MPa, fy＝300MPa이며, 2012 년도 콘크리트구조기준을 적용한다)

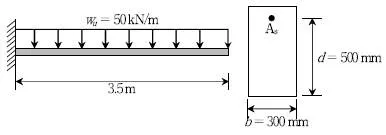

그림과 같이 b＝300mm, d＝500mm인 철근콘크리트 캔틸 레버보에 자중을 포함한 계수등분포하중 wu＝50 kN/m가 작 용하고 있다. 전단에 대한 위험단면에서 전단철근이 부담해 야 할 공칭전단강도 Vs의 최소값[kN]은? (단, 콘크리트는 보통골재를 사용하고, fck＝25MPa, fy＝300MPa이며, 2012 년도 콘크리트구조기준을 적용한다)

단면의 폭b＝300mm, 유효깊이d＝500mm인 단철근 직사각 형보가 등가 직사각형의 응력깊이 a＝170mm, fck＝28MPa, fy＝400MPa인 경우 강도감소계수는? (단, 압축지배단면에서 강도감소계수는 0.65로 계산하며, 소수 넷째자리에서 반올 림하고, 2012년도 콘크리트 구조기준을 적용한다)

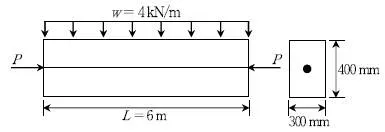

그림과 같이 프리스트레스트 콘크리트 단순보 단면의 중심 에 PS강선이 배치된 부재에 자중을 포함한 등분포하중 w＝ 4 kN/m가 작용한다. 이 부재에 인장응력이 발생하지 않으 려면 PS강선에 도입되어야 할 최소 긴장력 P [kN]는?

압축연단에서 중립축까지의 거리 c＝120mm인 단철근 직사 각형보의 단면이 인장지배 단면이 되기 위한 인장철근의 최 소 유효깊이 d [mm]는? (단, 인장철근은 1단 배근되어 있 고, 철근의 탄성계수 Es＝200,000MPa, fy＝500MPa이며, 2012년도 콘크리트구조기준을 적용한다)

그림과 같이 두께가 10 mm인 강판을 리벳으로 연결한 경 우 강판이 최대로 허용할 수 있는 인장력 P [kN]는? (단, 강판의 허용 인장응력 fta＝150MPa, 리벳구멍의 지름 25mm이다)
