9급 국가직 공무원 토목설계 2014년 1회 기출문제

보의 경간이 10m이고 양쪽 슬래브의 중심간 거리가 2.0m인 T형보에서 유효플랜지 폭[mm]은? (단, 복부폭 bω=500mm, 플랜지 두께 ty=100mm이다.)

2방향 슬래브에서 직접설계법을 적용할 수 있는 제한 조건 중 옳지 않은 것은?

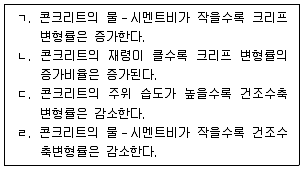

콘크리트의 크리프 및 건조수축을 설명한 것으로 옳은 것만 을 모두 고르면?

다음 그림과 같이 띠철근이 배근된 비합성 압축부재에서 축 방향 주철근량[mm2]의 범위는? (단, 축방향 주철근은 겹침이 음이 되지 않으며, 2012년도 콘크리트 구조기준을 적용한다)

다음 그림과 같이 PS강재를 포물선으로 배치한 PSC보에 등 분포 하중(자중 포함) ω=16kN/m가 작용할 경우, 경간 중앙 의 단면에서 상연응력과 하연응력이 동일하였다. 이때 경간 중앙에서의 PS강재의 편심거리 e[m]는? (단, 프리스트레스 힘 P=2,500kN이도입된다)

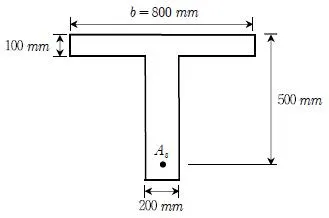

다음 그림과 같이 정(＋)의 휨모멘트가 작용하는 T형보 설계 시 b(=800mm)를 폭으로 하는 직사각형보로 취급할 수 있는 철근량 As의 한계값[mm2]은? (단, 콘크리트의 설계기준압축 강도 fck=20MPa, 철근의 설계기준항복강도 fy=400MP이다)

전단력이 연직방향으로 작용할 때 동일방향으로 균열이 예상 되는 콘크리트 접합면에 계수전단력 Vu=540kN이 작용하였다. 이 때 전단면(균열면)에 수직하게 배치되는 전단마찰철근량 Avf[mm2]는? (단, 전단면(균열면)의 마찰계수 μ=06, 콘크리 트의 설계기준압축강도 fck=20MPa, 철근의 설계기준항복강도 fy=400MPa, 2012년도 콘크리트 구조기준을 적용한다)

옹벽의 안정조건에 대한 설명으로 옳지 않은 것은?

띠철근으로 보강된 사각형 기둥의 압축지배구간에서는 강도 감소계수 ø=( ㉠ ), 나선철근으로 보강된 원형기둥의 압축 지배구간에서는 강도감소계수 ø=( ㉡ )로 규정하였다. 강도 감소계수를 다르게 적용하는 주된 이유는 ( ㉢ )이다. ㉠, ㉡, ㉢ 안에 들어갈 내용은? (단, 2012년도 콘크리트 구조 기준을 적용한다) (순서대로 ㉠, ㉡, ㉢)

압축철근의 역할 중 옳지 않은 것은?

강도설계법에 관한 내용 중 옳지 않은 것은?

그림과 같은 연직하중과 모멘트가 작용하는 철근 콘크리트 확대 기초의 최대 지반응력[kN/m2]은? (단, 기초의 자중은 무시한다)

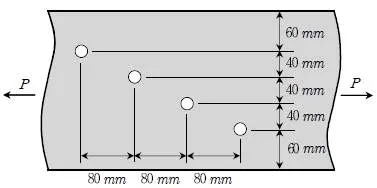

다음 그림과 같이 인장력이 작용하는 강판의 최소 순단면적 [mm2]은? (단, 볼트이음으로 볼트구멍의 지름은 20㎜이며, 강판의 두께는 10㎜이다)

프리스트레스트 콘크리트에서 발생되는 프리스트레스의 손 실에 대한 설명으로 옳은 것은?

보통중량콘크리트에서 압축을 받는 이형철근 D25를 정착시 키기 위해 소요되는 기본정착길이 ldb는? (단, 콘크리트의 설 계기준압축 강도 fck=25MPa, 철근의 설계기준항복강도 fy=300MPa, 이형철근 D25의 직경(db)은 25mm로 고려하고, 2012년도 콘크리트 구조기준을 적용한다)

보통중량콘크리트를 사용한 휨부재인 철근콘크리트 직사각 형보가 폭이 600mm, 유효깊이가 800mm일 때 전단철근을 배치하지 않으려고 한다. 이 때 위험단면에 작용하는 계수 전단력 (Vu)은 최대 얼마 이하의 값[kN]인가? (단, 직사각형 보는 슬래브, 기초판, 장선구조, 판부재에 해당되지 않으며, 콘크리트의 설계기준압축 강도 fck=25MPa, 철근의 설계기준 항복강도 fy=300MPa, 2012년도 콘크리트 구조기준을 적용 한다)

인장지배 단면인 직사각형보의 공칭휨강도 Mn은 320kN∙m 이다. 이 직사각형보에 고정하중으로 인한 휨모멘트 Md=160kN∙m가 작용할 때, 연직 활하중에 의한 휨모멘트 Ml 의 허용 가능한 최대값[kN∙m]은? (단, 보에는 고정하중과 활하중만 작용하며, 2012년도 콘크리트 구조기준을 적용한 다)
