9급 국가직 공무원 토목설계 2023년 1회 기출문제

콘크리트를 만들 때 사용하는 혼화재료(admixture)에 대한 설 명으로 옳지 않은 것은?

복철근 직사각형보에서 압축철근을 배근하는 경우에 해당하 는 것만을 모두 고르면?

한계상태설계법을 적용한 교량설계의 한계상태에 대한 설명 으로 옳지 않은 것은? (단, KDS 24 10 11 : 2021을 따른다)

받침부 내면과 위험단면 사이에 집중하중이 작용하지 않을 경우, 철근콘크리트 부재의 전단설계를 수행할 때, 받침부의 최대 계수전단력을 산정하는 위치는? (단, d＝단면의 유효깊 이이고, KDS 14 20 22 : 2022를 따른다)

1방향 철근콘크리트 슬래브의 단면적은 500,000mm2, 사용한 이형 철근의 설계기준항복강도가 500MPa일 때, 수축 및 온 도 철근량[mm2]은? (단, KDS 14 20 50 : 2022를 따른다)

그림과 같이 휨모멘트를 받는 직사각형 단면의 철근콘크리트 보에서 콘크리트 압축연단이 극한변형률에 도달할 때, 인장철 근의 변형률은? (단, 응력－변형률 관계를 등가직사각형 블록 으로 구하며, 콘크리트의 설계기준압축강도 fck＝20MPa, 철근 의 설계기준항복강도 fy＝300MPa, 철근의 단면적 As＝ 1,700mm2이고, KDS 14 20 20 : 2022를 따른다)

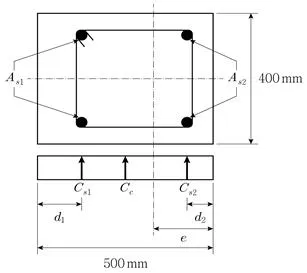

그림과 같이 순수 축하중을 받아 균등한 극한변형률이 발생 한 콘크리트 기둥 단면에서 소성중심까지의 거리 e[mm]는? (단, 철근면적 As1에서의 압축력 Cs1＝500kN, 철근면적 As2에 서의 압축력 Cs2＝500kN, 콘크리트의 압축력 Cc＝4,000kN, d1＝150mm, d2＝50mm, 철근으로 인한 콘크리트의 단면 손 실은 무시한다)

직접설계법을 사용하여 2방향 이상으로 휨 보강되는 슬래브 시스템을 설계하기 위한 규정으로 옳지 않은 것은? (단, KDS 14 20 70 : 2021을 따른다)

옹벽 구조물의 안정조건에 대한 설명으로 옳지 않은 것은? (단, KDS 14 20 74 : 2021을 따른다)

철근콘크리트 휨부재에 대한 설명으로 옳지 않은 것은?

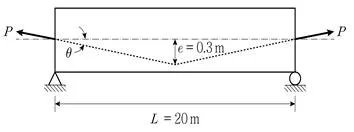

그림과 같은 프리스트레스트 콘크리트 단순보의 지간 중앙 에서 프리스트레스 힘 P＝3,000kN에 의한 상향력의 크기 [kN]는? (단, 이고, 자중과 프리스트레 스 손실은 무시한다)

보통중량콘크리트에 설치된 인장력을 받는 직경이 25mm인 이형 철근의 기본정착길이[mm]는? (단, 콘크리트의 설계기 준압축강도 fck＝36MPa, 철근의 설계기준항복강도 fy＝ 400MPa, KDS 14 20 52 : 2021을 따른다)

프리스트레스트 콘크리트 보의 양단 정착부에서 각각 4.5mm의 활동이 발생하였을 경우, 프리스트레스 손실량 [MPa]은? (단, 보의 길이＝18m, 강선의 탄성계수＝ 200GPa, 초기 프리스트레스＝1,500MPa이고, 강재와 쉬스 관의 마찰은 고려하지 않는다)

프리스트레스하지 않는 부재의 현장치기 철근콘크리트 부재 의 최소 피복두께에 대한 설명으로 옳지 않은 것은? (단, KDS 14 20 50 : 2022를 따른다)

그림과 같이 콘크리트 직사각형 보 단면의 도심에 프리스트 레스 강재를 배치하여 긴장력 750kN을 도입하였다. 하향 수 직하중에 의해 콘크리트 단면 하단에 인장응력이 발생하지 않는 최대휨모멘트 크기[kNㆍm]는? (단, 폭 300mm, 높이 500mm, 총 프리스트레스 손실은 20%이고, 자중은 무시한 다)

계수전단력 Vu＝75kN이 작용하는 직사각형 단면의 철근콘 크리트 휨부재에서 전단철근을 배근하지 않아도 되는 단면 의 최소 유효깊이[mm]는? (단, 보통중량 콘크리트를 사용 하였고, 단면폭 b＝400mm, 콘크리트의 설계기준압축강도 fck=25MPa이며, KDS 14 20 22 : 2022를 따른다)

직사각형 단면의 철근콘크리트 휨부재에서 부재축에 직각인 U형 전단철근을 간격 200mm로 배치하였다. 전단력과 휨모 멘트만 받고 있는 경우, 직사각형보의 공칭전단강도 크기 [kN]는? (단, 보통중량 콘크리트를 사용하였고, 단면폭 400mm, 단면 유효깊이 600mm, 콘크리트의 설계기준압축 강도 fck＝36MPa, 전단철근의 설계기준항복강도 fyt＝ 400MPa, 전단철근 한가닥의 공칭단면적＝100mm2이며, KDS 14 20 22 : 2022를 따른다)

조밀단면 2축대칭 H형강 보가 강축에 대해 휨하중을 받고 있다. 보의 비지지길이가 2.5m일 때, 공칭휨강도 크기[kNㆍ m]는? (단, 강재는 SM275가 사용되었으며, 항복강도 Fy＝ 275MPa, 인장강도 Fu＝410MPa, 소성한계 비지지길이＝ 3m, 탄성단면계수＝900cm3, 소성단면계수＝1,000cm3, KDS 14 31 10 : 2017을 따른다)

비틀림에 대한 비지지길이가 횡좌굴에 대한 비지지길이보다 짧은 경우, 균일압축을 받는 비세장판 강구조 압축부재의 휨좌굴에 대한 공칭압축강도 Pn 산정방법에 대한 설명으로 옳지 않은 것은? (단, Fcr＝좌굴응력, Ag＝부재의 총단면적, Fe＝탄성좌굴응력, Fy＝강재의 항복강도, E＝강재의 탄성계 수, K＝유효좌굴길이계수, L＝부재의 횡좌굴에 대한 비지지 길이, r＝좌굴축에 대한 단면2차반경이고, KDS 14 31 10 : 2017을 따른다)
