9급 국가직 공무원 기계설계 2020년 1회 기출문제

두 축 사이에 동력을 전달할 때, 마찰차를 사용하는 경우로 옳지 않는 것은?

다음에서 설명하는 밸브의 종류는?

저탄소강 시편의 공칭응력－공칭변형률 선도에서 정의되는 응력을 크기 순서대로 바르게 나열한 것은?

맞물려 있는 두 스퍼기어의 중심거리가 96mm이며, 구동기어 와 종동기어의 잇수가 각각 24개, 40개이다. 구동기어의 이 끝원 지름[mm]은? (단, 치형은 표준이(full depth form)이다)

다음 중 나사의 풀림을 방지하기 위한 방법으로 옳은 것만을 모두 고르면?

두 축이 서로 평행하고 축 중심이 어긋나 있을 때 사용하기 에 가장 적합한 커플링은?

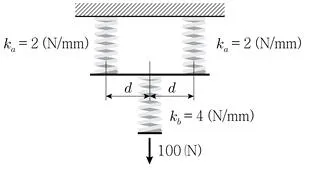

좌우대칭으로 연결된 스프링에 하중 100N이 가해지고 있다. 상부 스프링 두 개의 스프링상수(ka)는 각각 2N/mm이고, 하부 스프링의 스프링상수(kb)는 4N/mm이다. 전체 늘어난 길이[mm]는? (단, 모든 부재의 자중은 무시한다)

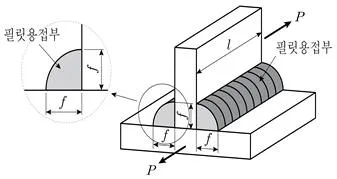

양쪽에 동일한 형태로 필릿용접(fillet welding)한 부재에 28kN의 하중(P)이 작용할 때, 용접부에 걸리는 전단응력 [N/mm2]은? (단, l＝100mm, f＝10mm, sin45°＝0.7이다)

동적 부하용량이 3000kgf인 레이디얼 볼베어링이 하중 100kgf를 받고 있다. 회전수가 1000rpm일 때, 베어링의 기 본 정격 수명시간[hour]은? (단, 하중계수(fw)＝1이다)

엇걸기 벨트로 연결된 원동축 풀리와 종동축 풀리를 각각 1500rpm, 300rpm으로 회전시키려고 한다. 이때 요구되는 평벨트의 길이에 가장 가까운 값[mm]은? (단, 원동축과 종 동축 사이의 중심거리는 1m, 원동축 풀리의 직경은 200mm, 벨트의 두께는 무시하며, π＝3이다)

다음에 주어진 치수 허용표기에 대한 설명으로 옳지 않은 것은?

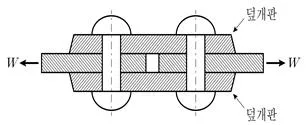

양쪽 덮개판 한줄 맞대기 리벳이음에서 리벳지름은 10mm, 강판두께는 10mm, 리벳피치는 50mm이다. 리벳 전단강도 가 강판 인장강도의 50%일 때, 가장 가까운 리벳효율[%] 은? (단, W＝인장하중, π＝4이다)

외접하는 두 원통 마찰차의 중심거리가 400mm이고, 회전수 는 각각 150rpm, 50rpm이다. 이때, 밀어붙이는 힘 5kN, 전 달 동력이 3PS(마력)이면, 두 원통 마찰차 표면의 마찰계수 에 가장 가까운 값은? (단, π＝3이다)

유성기어열에서 기어 A, B, C의 피치원 지름은 각각 200mm, 100mm, 400mm이다. 암 D를 일정한 각속도(ωD＝ 10rad/s)로 반시계방향으로 돌릴 때, 태양기어 A의 각속도 와 회전방향은? (단, A＝태양기어, B＝유성기어, C＝고정된 링기어, D＝암)(순서대로 각속도, 회전방향)
