9급 국가직 공무원 기계설계 2013년 1회 기출문제

볼트를 결합할 때 너트를 2회전시키면 축 방향으로 8 [mm], 나사산은 4산이 나아간다. 이 볼트와 너트에 적용된 나사의 피치[mm], 줄 수, 리드[mm]로 옳은 것은?

그림과 같이 하중 P가 작용하는 판재를 리벳이음으로 설계할 때, 고려해야 할 사항으로 관계가 가장 적은 것은?

랙 공구나 호브로 기어를 창성할 때, 간섭이 일어나 기어의 이뿌리가 가늘어지게 되는 언더컷(undercut)을 방지하기 위한 방법으로 옳지 않은 것은?

마이크로 모터의 축을 지름 1.0 [mm]의 연강제 중실축으로 제작 하려고 한다. 모터 회전수를 150,000 [rpm]으로 할 때, 최대 전달 동력[W]으로 가장 가까운 값은? (단, 축재료의 허 용전단응력은 40 [MPa]로 한다)

최대 내압 0.2 [kgf/mm2]가 작용하는 얇은 원통형 압력용기 를 설계하고자 한다. 다음 재료 중 설계조건을 만족시키지 못 하는 것은? (단, 압력용기의 안지름은 200 [mm], 안전율은 5, 부식 여유는 1.0 [mm], 이음효율은 100 [%]으로 한다)

회전수 200 [rpm], 출력 40 [kW]의 모터를 4개의 볼트를 사용하는 플랜지 커플링으로 연결하였다. 플랜지 마찰면의 마 찰은 없고, 동력을 지름 d [mm]의 볼트에 의해서만 전달할 때, d2[mm2]을 나타내는 값은? (단, 플랜지 볼트 구멍 중심 을 지나는 피치원의 지름은 200 [mm]이고, 볼트의 허용전단 응력은 2 [kgf/mm2], 허용 인장응력은 4 [kgf/mm2]이다)

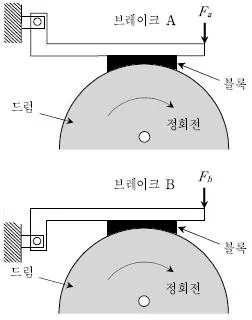

그림과 같은 두 가지 형태의 블록 브레이크에 대한 설명으로 옳은 것은?

양단 지지된 기둥에서 좌굴 판단을 위한 임계하중 계산에는 유효길이가 필요하다. 다음 중 유효길이가 가장 큰 지지조건 조합은?

그림과 같이 사각 알루미늄 평판에 지름 D인 원형 관통구멍 이 2개 뚫려 있으며, 이 두 구멍의 중심거리가 L이다. 주변 온도가 상승하여 평판전체의 온도가 고르게 상승할 경우, D 와 L의 치수 변화로 옳은 것은? (단, 평판에 기하학적인 구 속조건은 없는 것으로 가정한다)

용접에 비해 리벳이음이 갖는 특징으로 옳지 않은 것은?

끼워맞춤에 대한 설명으로 옳은 것은?

폭이 균일한 사각단면을 갖는 양단지지형 겹판 스프링에서 판의 수와 판의 두께가 각각 2배가 되면, 중앙부분의 최대 처짐은 몇 배가 되는가?

2차원 순수전단 조건에서 인장항복강도가 σY인 소재에 대해 최대전단응력설과 전단변형률에너지설을 적용할 때, 각각의 전단 항복강도로 옳은 것은?

미끄럼 베어링과 구름 베어링을 비교한 것으로 옳지 않은 것은?

그림과 같이 강철제 압력용기 뚜껑이 등간격으로 배열된 12 개의 관통볼트에 의해 체결되어 있다. 용기 내압이 4.8 [MPa]일 때, 다음 중 용기의 체결을 유지할 수 있는 볼트 골지름[mm]의 최소값은? (단, 볼트의 허용인장응력은 80 [MPa]이다)

비틀림 모멘트 2√3 × 104[Nㆍm]과 굽힘 모멘트 2 × 104[Nㆍm]을 동시에 받는 축의 상당 비틀림 모멘트(Te)와 상당 굽힘 모멘트 (Me)의 비(Te : Me)는?

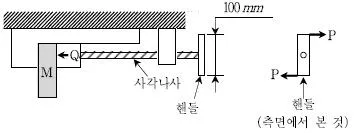

그림과 같이 나사를 이용하여 질량 M＝10 [kg]인 물체를 체결하는 기구가 있다. 나사는 바깥지름 20 [mm], 유효지 름 18 [mm], 피치 3.14 [mm]인 사각나사이다. 물체가 떨 어지지 않도록 하는 최소 축력 Q를 발생시키기 위해 필요한 힘 P[N]로 가장 가까운 값은? (단, 나사면의 마찰계수는 0.1, 물체와 기구와의 마찰계수는 0.2이다)
