9급 국가직 공무원 기계설계 2011년 1회 기출문제

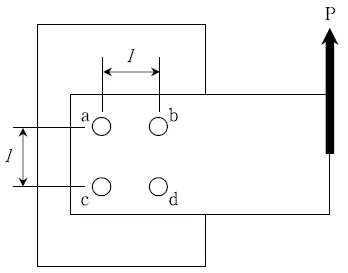

다음 그림과 같이 4개의 볼트(a, b, c, d)로 체결된 브라켓 (bracket)이 편심하중 P를 받고 있을 때 각 볼트가 받는 전단 응력의 관계로 옳은 것은?

토크 T를 받고 있는 성크키(sunk key)에 생기는 전단응력을 τ, 압축응력을 σc라 할 때 키의 높이 h와 폭 b의 관계로 옳 은 것은? (단, τ/σc=1/3 이다)

클러치(clutch)에 대한 설명으로 옳지 않은 것은?

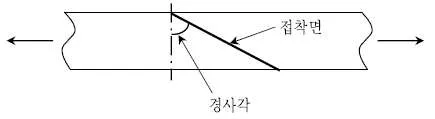

다음 그림과 같이 접착제를 사용하여 벨트를 잇고자 한다. 접 착제의 전단강도가 인장강도보다 73.2% 더 크다고 할 때 접 착면의 최적 경사각은? (단, √3＝1.732이다)

바깥지름이 50mm이고 골지름이 44mm인 한줄 사각나사를 2.5회전시키면 25mm 전진한다고 한다. 나사의 리드각을 α라 고 할 때 tanα의 값은?

두께가 3mm인 두 판재를 한줄 겹치기로 리벳이음 할 때 리 벳의 지름이 6 mm라면 필요한 피치[mm]는? (단, 리벳의 전 단강도는 판재의 인장강도의 0.5배이고, π＝3.14이다)

바하(Bach)의 축공식에 대한 설명으로 옳은 것은? (단, N은 회전수 (rpm), Hps는 전달 마력(PS)이다)

체인 전동의 특성에 대한 설명으로 옳지 않은 것은?

중실(solid) 토션 바에서 토크가 일정할 때 지름과 길이가 각각 2배가 된다면 비틀림 스프링 상수는 몇 배가 되는가?

한줄 리벳 이음에서 리벳 구멍 사이의 강판이 절단되었다면 한 피치 구간에서 판에 작용한 인장하중 W는? (단, d는 리 벳 구멍, p는 피치, t는 강판의 두께, σt는 인장응력이다)

스프링에 대한 설명으로 옳지 않은 것은?

주물의 기공 결함을 줄이기 위한 대책으로 옳지 않은 것은?

중앙에 집중하중을 받는 단순 지지보의 처짐에 대한 설명으 로 옳지 않은 것은?

스퍼기어의 치수를 측정하였더니 바깥지름은 대략 250 mm, 이끝원의 원주피치는 약 15.7 mm였다. 보통이라 가정할 때 이 기어의 추정 잇수(Z)와 모듈(m)은? (단, π＝3.14이다) (순서대로 Z, m)

외접하는 원추 마찰차에서 축각이 75 °, 원동차의 원추각이 30 ° 이고 1000rpm으로 회전한다고 할 때 종동차의 회전속 도[rpm]는?
