9급 국가직 공무원 기계설계 2012년 1회 기출문제

모듈이 4 mm, 중심거리가 150 mm인 외접 스퍼기어에서 회 전 각속도비가 0.5일 때, 구동기어의 잇수 Z1과 피동기어의 잇수 Z2를 곱한 값은?

허용 인장응력이 100 N/mm2, 두께가 10mm인 강판을 용접 길이 150mm, 용접효율을 80%로 맞대기 이음을 하고자 한 다. 용접부의 허용응력이 80 N/mm2일 때, 목두께[mm]는?

마찰계수가 극히 작고 마멸이 적기 때문에 NC 공작기계의 이송나사, 자동차의 조향장치, 항공기 날개의 플랩 작동장치 에 사용 하는 나사는?

묻힘 키(sunk key)와 축에 동일 토크가 부가되고, 축과 키의 재료가 같다. 축 지름이 20mm, 묻힘 키의 길이가 50mm일 때, 필요한 키의 최소 폭[mm]은?

기어 이의 간섭이 발생하지 않도록 하기 위한 방법으로 옳지 않은 것은?

외접하는 두 개의 기어가 맞물려 있고, 중심거리가 150 mm, 하나의 기어 잇수가 80인 두 기어의 모듈이 3일 때, 나머지 기어의 잇수는?

볼 베어링에 걸리는 하중이 500N, 베어링의 동정격하중이 1,500 N 일 때, 베어링을 10,000시간 이상 사용하기 위한 최 대 회전수 [rpm]는?

마찰면의 바깥지름이 300mm, 안지름이 220mm인 단판클러 치에서 축방향으로 밀어붙이는 힘이 1 kN, 마찰계수가 0.3일 때, 전달할 수 있는 토크[Nm]는? (단, 균일한 마모상태로 가 정한다)

평기어를 설계할 때, 언더컷을 방지하기 위한 최소잇수는 압력각에 따라 다르다. 표준치를 갖는 피니언과 맞물리는 기어가 랙일 때, 압력각(p)에 따른 피니언의 이론적 최소잇 수(N)는? (단, sin 20°＝0.34, cos 20°＝0.94, tan 20°＝ 0.36, sin 25°＝0.42, cos 25°＝0.91, tan 25°＝0.47이다)

키의 높이가 h, 폭이 b, 길이가 l 인 묻힘 키(sunk key)에서 높이와 폭을 같게 하였을 때, 키에 작용하는 힘(P)에 의하여 키에 발생하는 전단응력(τ)과 압축응력(σ)의 비(σ/τ))는?

지름이 20mm, 길이가 7 cm인 시편이 시험 후 지름이 10 mm, 길이가 8 cm가 되었을 때, 단면 수축률은?

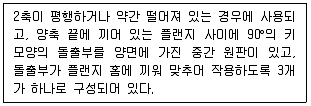

다음 글에 해당하는 커플링은?

밸브에 대한 설명으로 옳지 않은 것은?

주철제 원통형 압력용기의 설계에서 원통의 안지름이 16 mm, 내압이 5MPa, 안전율이 2, 허용인장응력이 40MPa일 때, 용기의 두께[mm]는? (단, 이음매가 없는 경우로 효율 은 1로 간주하고, 부식 효과는 무시한다)

축각이 120°인 원추마찰차의 바깥지름 D1이 300 mm일 때 원추각을 δ1, 바깥지름 D2가 150mm일 때 원추각을 δ2라 할 때, 원추 마찰차의 원추각 비(δ1/δ2)는?

저속으로 운전되는 벨트의 두께가 2mm, 폭이 20mm인 벨 트전동 장치에서 유효장력이 400 N, 풀리의 접촉각과 마찰 계수 곱의 지수값 eμθ=3일 때, 최대 인장응력[MPa]은?

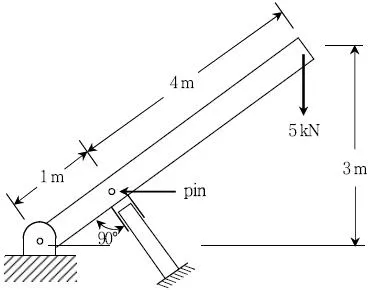

그림과 같이 5 kN의 물체를 지탱하고 있는 유압크레인에서 핀의 허용면압이 25MPa이고 폭경비가 2일 때, 핀의 직경 [mm]은?

주로 축간거리가 짧고, 기어전동이 불가능한 경우에 사용되 는 체인전동에 대한 설명으로 옳지 않는 것은?
