9급 국가직 공무원 기계설계 2016년 1회 기출문제

나사의 호칭 기호에 대한 설명으로 옳지 않은 것은?

베벨기어의 모듈이 4 mm, 피치원추각이 60 °, 잇수가 40일 때, 베벨기어의 대단부 바깥지름[mm]은? (단, 이끝높이와 모듈은 같다고 가정한다)

스프링의 탄성변형 에너지에 대한 설명으로 옳지 않은 것 은?

스프로켓과 롤러 체인을 이용하여 구성된 동력 전달장치의 총 전달동력을 증가시키기 위한 방법으로 옳지 않은 것은?

한 쪽이 고정된 지름 10mm의 중실 원형봉에 토크 T가 작 용할 때 최대 비틀림응력은 τ이다. 동일한 토크 T에서 원형 봉의 지름이 11mm로 되었을 때 원형봉에 발생하는 최대 비틀림응력에 가장 가까운 것은? (단, 1/1.1=0.9로 계산한 다)

지름이 d＝20mm인 회전축에 b＝5mm, h＝7mm, 길이＝ 90mm인 평행키가 고정되어 있을 때, 압축응력만으로 전달 할 수 있는 최대 토크[N·m]는? (단, 키의 허용압축응력은 4MPa이다)

지름이 30 mm이고 허용전단응력이 80MPa인 리벳을 이용 하여 두 강판을 1줄 겹치기 이음으로 연결하고자 한다. 연 결된 두 강판에 100 kN의 인장하중이 작용한다면 요구되는 리벳의 최소 개수는? (단, 판 사이의 마찰력을 무시하고, 전 단력에 의한 파손만을 고려한다)

베어링의 윤활유 유출을 방지하기 위한 접촉형 밀봉장치 는?

단면적이 1,000mm2인 봉에 1,000 N의 추를 달았더니 이 봉에 발생한 응력이 설계 허용인장응력에 도달하였다. 이 봉재의 항복점 1,000 N/cm2가 기준강도이면 안전율은?

굽힘모멘트 M = 8 kN·m, 비틀림모멘트T = 6 kN·m를 동 시에 받고 있는 원형 단면 축의 상당 굽힘모멘트 Me[kN·m]와 상당 비틀림모멘트 Te[kN·m]는?

안지름이 150mm, 바깥지름이 200 mm, 칼라 수가 2개인 칼라 베어링이 견딜 수 있는 최대 축방향 하중[N]은? (단, 평균 베어링 압력＝0.06MPa, π＝3으로 한다)

인벌류트 기어의 작용선에 대한 설명으로 옳지 않은 것은?

내경 1m, 두께 1 cm의 강판으로 원통형 압력용기를 만들 경우 허용할 수 있는 압력[kPa]은? (단, 강판의 허용응력 은 70MPa, 이음효율은 70%, 압력은 게이지 압력, 응력은 얇은 벽 응력으로 가정한다)

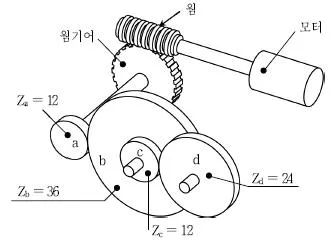

그림과 같은 기어열에서 모터의 회전수는 9,600 rpm이고 기어 d의 회전수는 100 rpm일 때, 웜기어의 잇수는? (단, 웜은 1줄 나사이고, Za, Zb, Zc, Zd는 각 스퍼기어의 잇 수이다)
