9급 국가직 공무원 기계설계 2008년 1회 기출문제

모듈 4, 중심거리 200mm인 한 쌍의 스퍼기어에서 구동기어 의 잇수가 40개일 때 구동기어에 대한 피동기어의 속도비는?

드럼의 지름이 700mm인 단식 블록 브레이크의 드럼축에 140N·m의 토크가 작용하고 있을 때, 제동을 위해 필요한 블 록과 드럼 사이의 수직력의 크기[kN]는? (단, 마찰계수는 0.1이다)

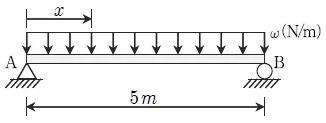

그림과 같은 단순 지지보 AB 위에 균일분포 하중 ω＝ 200N/m가 작용하고 있을 때 A단에서 x＝1.5 m 지점에서의 전단력의 크기[N]는?

외경 110mm, 두께 5mm인 강관에 내압 40MPa이 작용한다. 강관을 얇은 두께로 가정할 때, 길이(축)방향 하중[kN]과 길 이(축) 방향 응력[MPa]은?

축과 키의 재료가 동일한 허용전단응력을 가진다고 할 때, 축 의 지름이 40mm이고 묻힘키(sunk key)의 폭이 10mm라면 필요한 키의 최소 길이[mm]는?

바깥지름 150mm, 두께 5mm, 길이 10 m인 양 끝단이 구속 된 강관의 온도를 20 °C에서 320 °C까지 상승시켰을 때 길 이(축)방향으로 발생하는 응력의 크기는? (단, 재료의 영의 계수(Young's modulus) E＝200 GPa, 열팽창 계수(선팽창계 수)는 112 × 10-7 [1/°C]이다)

스프링 상수가 100 N/cm인 압축 코일스프링을 3등분하여 만 들어진 3개의 스프링을 병렬로 연결하여 1800 N의 압축력을 가한 다면 스프링의 변형량[cm]은?

벨트의 폭과 두께가 각각 100 mm, 5 mm인 평벨트 전동에 서 벨트속도가 8m/s일 때 전달동력[kW]은? (단, 벨트의 허 용인장응력은 2.5 MPa이며, eμθ＝3으로 하고, 원심력은 무시 한다)

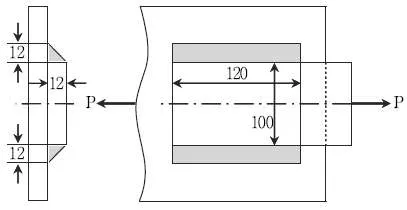

그림과 같이 폭 100 mm, 두께 12 mm의 강판의 측면을 용 접치수 12mm, 용접길이 120mm로 필릿 용접하였다. 용접 부의 허용전단 응력을 50 MPa이라 할 때 최대로 지탱할 수 있는 하중 P[kN]는?

어떤 부품에 힘이 가해졌을 때 균일한 단면형상을 갖는 부 분보다 키 홈, 구멍, 단(step), 또는 노치(notch) 등과 같이 단면형상이 급격히 변화하는 부분에서 쉽게 파손되는 이유 를 가장 잘 설명하는 것은?

나사의 피치가 4 mm인 2줄 나사를 1.5회전시켰을 때 축 방향의 이동거리[mm]는?

강판의 효율이 75%인 리벳 이음에서 피치가 20mm이면 리 벳 구멍의 지름[mm]은?

구름베어링의 호칭번호가 6203이라면 베어링의 안지름 [mm]은?

기준치수에 대한 구멍의 공차가 , 축 의 공차가 일 때 최대틈새[mm]와 최 대죔새[mm]는? (순서대로 최대틈새, 최대죔새)

다음 기계요소 중 회전운동을 직선운동으로 변환시킬 수 있 는 것은?

단면이 원형인 중실축(solid shaft)의 길이와 지름을 각각 2 배로 하면, 같은 크기의 비틀림 모멘트에 대한 비틀림 각도 는 원래 축의 몇 배가 되는가?

기어에 관한 용어와 조건을 설명한 것으로 옳지 않은 것은?

원주속도 2 m/s로 5 kW를 전달하는 원통 마찰차에서 마찰 차를 누르는 힘[kN]은? (단, 마찰계수는 0.25이다)

평면응력 상태에서 σx＝10 kPa, σy＝2 kPa, τxy＝3 kPa로 측정 되었다면, 모어 원(Mohr's circle) 상의 주응력의 크기 [kPa]는?
