9급 국가직 공무원 기계설계 2014년 1회 기출문제

치직각 모듈이 10mm, 나선각이 60°, 잇수가 100인 헬리컬 기어의 피치원 지름[mm]은?

다음 중 비틀림, 굽힘, 인장 또는 압축을 동시에 받는 축은?

체인전동의 특징을 기술한 것으로 옳지 않은 것은?

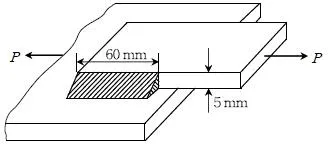

그림과 같은 양쪽 측면 필릿 용접에서 용접사이즈가 5mm이 고 허용 전단응력이 100 MPa일 때, 최대하중 P[kN]는? (단, cos45˚＝0.7로 한다)

그림과 같이 판의 수가 n, 두께가 h, 길이가 l이고 폭이 일정 한 외팔보형 겹판 스프링에 최대 하중 P가 작용하고 있다. 판의 수, 두께, 길이가 각각 2n, 2h, 2l 로 변경될 때 스프링 이 지지할 수 있는 최대하중은?

300 rpm으로 회전하는 축이 10π J/s 동력을 전달할 때, 축 에 작용하는 비틀림 모멘트[N·m]는?

1,000 kgf의 물체가 허용인장응력이 10 kgf/mm2인 훅 2개로 지지될 때, 훅 나사부의 바깥지름[mm]은? (단, 안지름은 바 깥지름의 0.8배이다)

웜기어의 축직각 모듈이 4mm, 웜과 웜기어의 중심거리가 150mm, 그리고 2줄 웜으로 구성된 웜기어 장치에서 1,800 rpm 회전속도를 60 rpm으로 감속시키고자 할 때, 웜의 피치 지름[mm]은?

안지름이 30 mm이고 바깥지름이 50 mm인 원판 클러치에 0.5 N/mm2 균일접촉압력이 작용하고 마찰계수가 0.3일 때, 단일 원판클러치가 전달할 수 있는 최대토크[N·mm]에 가장 근접한 값은? (단, π＝3으로 하고, 마찰면 중심 지름은 안지 름과 바깥 지름의 평균 지름으로 한다)

1,200 rpm으로 회전하고 5kN의 반지름 방향 하중이 작용하 는 축을 미끄럼 베어링이 지지하고 있다. 축의 지름이 100 mm, 저널 길이가 50 mm, 마찰계수가 0.01일 때, 미끄럼 베어링의 손실동력[W]은? (단, π＝3으로 한다)

SI 기본단위인 길이는 m, 질량은 kg, 시간은 s로 물리량을 표시 할 때, 다음 중 옳지 않은 것은?

캠선도에 해당하지 않는 것은?

길이가 1.0 m이고 단면이 20 mm × 40 mm인 사각 봉에 축방향 힘 16 kgf이 작용할 때 1.0mm 늘어났다. 봉의 탄성 계수[MPa]는? (단, 중력가속도 g＝10 m/s2으로 한다)

맞물린 한 쌍의 표준 스퍼기어에서 구동기어의 잇수는 60, 피동기어의 잇수는 36, 모듈은 3일 때 두 기어의 중심거리 [mm]는?

그림과 같은 1줄 겹치기 리벳이음에서 리벳의 지름이 5mm 이고 허용 전단응력이 4 kgf/mm2일 때, 750 kgf의 하중 P 를 지지하기 위한 리벳의 최소 개수는? (단, π＝3으로 한 다)

내압력 0.9 N/mm2를 받는 보일러 설계에서 안지름이 3 m, 안전계수가 5, 이음효율이 50 %, 부식여유가 1.0 mm, 강판 의 인장강도가 500 N/mm2일 때, 보일러 동체의 두께[mm] 는?

그림과 같이 지름이 500 mm, a＝50 mm, l＝1,000 mm, 마찰 계수 μ, 접촉각 θ인 브레이크 드럼에 30 kgf·m의 토 크가 작용하고 있다. 이 드럼을 멈추게 하기 위한 최소 조 작력 F[kgf]는? (단, eμθ＝4로 한다)

회전속도가 200 rpm, 접촉력이 200 kgf, 마찰계수가 0.3, 지름이 750 mm인 마찰차의 최대 전달동력[PS]은? (단, π ＝3으로 한다)
