건설기계설비기사 2021년 3회 기출문제

2021-08-14 시행 · 90문항

이 회차 문제 풀기 →
3번
지름이 1.2m, 두께가 10mm인 구형 압력용기가 있다. 용기 재질의 허용인장응력이 42MPa 일 때 안전하게 사용할 수 있 는 최대 내압은 약 몇 MPa 인가?
  1. ① 1.1
  2. ② 1.4
  3. ③ 1.7
  4. ④ 2.1
정답 확인

정답 ②

4번

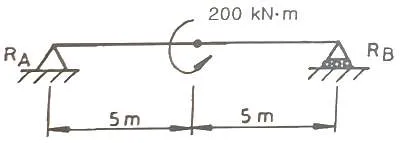

그림과 같이 길이 10m인 단순보의 중앙에 200kN·m의 우력 (couple)이 작용할 때, B지점의 반력(RB)의 크기는 몇 kN 인 가?
건설기계설비기사 2021년 3회 4번 문제 그림
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ②

6번

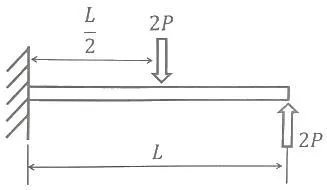

그림과 같이 외팔보에서 하중 2P가 두 군데 각각 작용할 때 이 보에 작용하는 최대굽힘모멘트의 크기는?
건설기계설비기사 2021년 3회 6번 문제 그림
  1. ① PL/3
  2. ② PL/2
  3. ③ PL
  4. ④ 2PL
정답 확인

정답 ③

7번

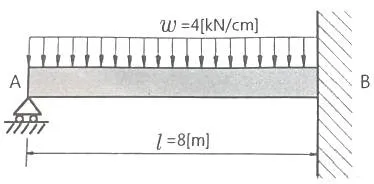

그림과 같이 4kN/cm의 균일분포하중을 받는 일단 고정 타단 지지보에서 B점에서의 모멘트 MB는 약 몇 kN·m인가? (단, 균일단면보이며, 굽힘강성(EI)은 일정하다.)
건설기계설비기사 2021년 3회 7번 문제 그림
  1. ① 800
  2. ② 2400
  3. ③ 3200
  4. ④ 4800
정답 확인

정답 ③

8번
단면 치수가 8mm×24mm 인 강대가 인장력 P = 15kN을 받 고 있다. 그림과 같이 30° 경사진 면에 작용하는 수직응력은 약 몇 MPa 인가?
건설기계설비기사 2021년 3회 8번 문제 그림
  1. ① 19.5
  2. ② 29.5
  3. ③ 45.3
  4. ④ 72.6
정답 확인

정답 ①

9번
보기와 같은 A, B, C 장주가 같은 재질, 같은 단면이라면 임 계 좌굴화중의 관계가 옳은 것은?
건설기계설비기사 2021년 3회 9번 문제 그림
  1. ① A ＞ B ＞ C
  2. ② A ＞ B = C
  3. ③ A = B = C
  4. ④ A = B ＜ C
정답 확인

정답 ④

10번
원형막대의 비틀림을 이용한 토션바(torsionbar) 스프링에서 길이와 지름을 모두 10%씩 증가시킨다면 토션바의 비틀림 강성(torsional stiffness, 비틀림 토크/비틀림 각도)은 약 몇 배로 되겠는가?
  1. ① 1.1 배
  2. ② 1.21 배
  3. ③ 1.33 배
  4. ④ 1.46 배
정답 확인

정답 ③

11번
그림과 같이 균일한 단면을 가진 봉에서 자중에 의한 처짐 (신장량)을 옳게 설명한 것은?
건설기계설비기사 2021년 3회 11번 문제 그림
  1. ① 비중량에 반비례한다.
  2. ② 길이에 정비례한다.
  3. ③ 세로탄성계수에 정비례한다.
  4. ④ 단면적과는 무관하다.
정답 확인

정답 ④

12번
그림과 같은 직사각형 단면에서 x, y축이 도심을 통과할 때 극관성 모멘트는 약 몇 cm4 인가? (단, b=6cm, h=12cm 이다.)
건설기계설비기사 2021년 3회 12번 문제 그림
  1. ① 1080
  2. ② 3240
  3. ③ 9270
  4. ④ 12960
정답 확인

정답 ①

14번
지름 3mm의 철사로 코일의 평균지름 75mm인 압축코일 스 프링을 만들고자 한다. 하중 10N에 대하여 3cm의 처짐량을 생기게 하려면 감은 횟수(n)는 대략 얼마로 해야 하는가? (단, 철사의 가로탄성계수는 88GPa 이다.)
  1. ① n = 9.9
  2. ② n = 8.5
  3. ③ n = 5.2
  4. ④ n = 6.3
정답 확인

정답 ④

15번
그림과 같은 사각형 단면에서 직교하는 2층 응력 σx= 200MPa, σy = -200MPa 이 작용할 때, 경사면(a-b)에서 발생하는 전단변형률의 크기는 약 얼마인가? (단, 재료의 전 단탄성계수는 80GPa이고, 경사각(θ)는 45°이다.)
건설기계설비기사 2021년 3회 15번 문제 그림
  1. ① 0.003125
  2. ② 0.0025
  3. ③ 0.001875
  4. ④ 0.00125
정답 확인

정답 ②

16번
강 합금에 대한 응력-변형률 선도가 그림과 같다. 세로탄성 계수(E)는 약 얼마인가?
건설기계설비기사 2021년 3회 16번 문제 그림
  1. ① 162.5 MPa
  2. ② 615.4 MPa
  3. ③ 162.5 GPa
  4. ④ 615.4 GPa
정답 확인

정답 ③

17번
바깥지름 4cm, 안지름 2cm의 속이 빈 원형축에 10MPa의 최대전단응력이 생기도록 하려면 비틀림 모멘트의 크기는 약 몇 N·m로 해야 하는가?
  1. ① 54
  2. ② 212
  3. ③ 135
  4. ④ 118
정답 확인

정답 ④

18번
그림과 같이 반지름 r인 반원형 단면을 갖는 단순보가 일정 한 굽힘모멘트를 받고 있을 때, 최대인장응력(σt)과 최대압 축응력(σc)의 비(σt/σc)는? (단, e1과 e2는 단면 도심까지의 거리이며, 최대인장응력은 단면의 하단에서, 최대압축응력은 단면의 상단에서 발생한다.)
건설기계설비기사 2021년 3회 18번 문제 그림
  1. ① 0.737
  2. ② 0.651
  3. ③ 0.534
  4. ④ 0.425
정답 확인

정답 ①

19번
표점길이가 100mm, 지름이 12mm인 강재 시편에 10kN의 인장하중을 작용하였더니 변형률이 0.000253 이었다. 세로 탄성계수는 약 몇 GPa 인가? (단, 시편은 선형 탄성거동을 한다고 가정한다.)
  1. ① 206
  2. ② 258
  3. ③ 303
  4. ④ 349
정답 확인

정답 ④

20번
그림에서 784.8N과 평형을 유지하기 위한 힘 F1과 F2는?
건설기계설비기사 2021년 3회 20번 문제 그림
  1. ① F1 = 395.2N, F2 = 632.4N
  2. ② F1 = 790.4N, F2 = 632.4N
  3. ③ F1 = 790.4N, F2 = 395.2N
  4. ④ F1 = 632.4N, F2 = 395.2N
정답 확인

정답 ④

21번
비열비 1.3, 압력비 3인 이상적인 브레이턴 사이클(Brayton Cycle)의 이론 열효율이 X(%)였다. 여기서 열효율 12%를 추가 향상시키기 위해서는 압력비를 약 얼마로 해야 하는 가? (단, 향상된 후 열효율은 (X+12)%이며, 압력비를 제외 한 다른 조건은 동일하다.)
  1. ① 4.6
  2. ② 6.2
  3. ③ 8.4
  4. ④ 10.8
정답 확인

정답 ②

23번
500℃와 100℃ 사이에서 작동하는 이상적이니 Carnot 열기 관이 있다. 열기관에서 생산되는 일이 200kW 이라면 공급 되는 열량은 약 몇 kW 인가?
  1. ① 255
  2. ② 284
  3. ③ 312
  4. ④ 387
정답 확인

정답 ④

24번
상온(25℃)의 실내에 있는 수은 기압계에서 수은주의 높이 가 730mm라면, 이 때 기압은 약 몇 kPa 인가? (단, 25℃ 기준, 수은 밀도는 13534kg/m3 이다.)
  1. ① 91.4
  2. ② 96.9
  3. ③ 99.8
  4. ④ 104.2
정답 확인

정답 ②

25번
어느 이상기체 2kg이 압력 200kPa, 온도 30℃의 상태에서 체적 0.8m3를 차지한다. 이 기체의 기체상수[(kJ/(kg·K))는 약 얼마인가?
  1. ① 0.264
  2. ② 0.528
  3. ③ 2.34
  4. ④ 3.53
정답 확인

정답 ①

26번
흑체의 온도가 20℃에서 80℃로 되었다면 방사하는 복사 에 너지는 약 몇 배가 되는가?
  1. ① 1.2
  2. ② 2.1
  3. ③ 4.7
  4. ④ 5.5
정답 확인

정답 ②

27번
그림과 같이 다수의 추를 올려놓은 피스톤이 끼워져 있는 실린더에 들어있는 가스를 계기로 생각한다. 초기 압력이 300kPa이고, 초기 체적은 0.05m3 이다. 압력을 일정하게 유지하면서 열을 가하여 가스의 체적을 0.2m3 으로 증가시 킬 때 계가 한 일(kJ)은?
건설기계설비기사 2021년 3회 27번 문제 그림
  1. ① 30
  2. ② 35
  3. ③ 40
  4. ④ 45
정답 확인

정답 ④

28번
열전도계수 1.4W/(m·K), 두께 6mm 유리창의 내부 표면 온 도는 27℃, 외부 표면 온도는 30℃이다. 외기 온도는 36℃ 이고 바깥에서 창문에 전달되는 총 복사열전달이 대류열전 달의 50배라면, 외기에 의한 대류열전달계수[W/(m2·K)]는 약 얼마인가?
  1. ① 22.9
  2. ② 11.7
  3. ③ 2.29
  4. ④ 1.17
정답 확인

정답 ③

29번
고열원의 온도가 157℃이고, 저열원의 온도가 27℃인 카르 노 냉동기의 성적계수는 약 얼마인가?
  1. ① 1.5
  2. ② 1.8
  3. ③ 2.3
  4. ④ 3.3
정답 확인

정답 ③

30번
외부에서 받은 열량이 모두 내부에너지 변화만을 가져오는 완전가스의 상태변화는?
  1. ① 정적변화
  2. ② 정압변화
  3. ③ 등온변화
  4. ④ 단열변화
정답 확인

정답 ①

31번
밀폐시스템이 압력(P1) 200kPa, 체적(V1) 0.1m3 인 상태에 서 압력(P2) 100kPa, 체적(V2) 0.3m3 인 상태까지 가역 팽 창되었다. 이 과정이 선형적으로 변화한다면, 이 과정 동안 시스템이 한 일(kJ)은?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 45
정답 확인

정답 ③

32번
절대압력 100kPa, 온도 100℃인 상태에 있는 수소의 비체 적(m3/kg)은? (단, 수소의 분자량은 2이고, 일반기체상수는 8.3145 kJ/(kmol·K)이다.)
  1. ① 31.0
  2. ② 15.5
  3. ③ 0.428
  4. ④ 0.0321
정답 확인

정답 ②

33번
1kg의 헬륨이 100kPa 하에서 정압 가열되어 온도가 27℃에 서 77℃로 변하였을 때 엔트로피의 변화량은 약 몇 kJ/K인 가? (단, 헬륨의 엔탈피(h, kJ/kg)는 아래와 같은 관계식을 가진다.)
건설기계설비기사 2021년 3회 33번 문제 그림
  1. ① 0.694
  2. ② 0.756
  3. ③ 0.807
  4. ④ 0.968
정답 확인

정답 ③

35번
8℃의 이상기체를 가역단열 압축하여 그 체적을 1/5로 하였 을 때 기체의 최종온도(℃)는? (단, 이 기체의 비열비는 1.4 이다.)
  1. ① -125
  2. ② 294
  3. ③ 222
  4. ④ 262
정답 확인

정답 ④

36번
어느 발명가가 바닷물로부터 매시간 1800kJ의 열량을 공급 받아 0.5kW 출력의 열기관을 만들었다고 주장한다면, 이 사 실은 열역학 제 몇 법칙에 위배되는가?
  1. ① 제 0법칙
  2. ② 제 1법칙
  3. ③ 제 2법칙
  4. ④ 제 3법칙
정답 확인

정답 ③

37번
다음 중 그림과 같은 냉동사이클로 운전할 때 열역학 제1법 치과 제2법칙을 모두 만족하는 경우는?
건설기계설비기사 2021년 3회 37번 문제 그림
  1. ① Q1 = 100kJ, Q3 = 30kJ, W = 30kJ
  2. ② Q1 = 80kJ, Q3 = 40kJ, W = 10kJ
  3. ③ Q1 = 90kJ, Q3 = 50kJ, W = 10kJ
  4. ④ Q1 = 100kJ, Q3 = 30kJ, W = 40kJ
정답 확인

정답 ④

38번
열교환기의 1차 측에서 압력 100kPa, 질량유량 0.1kg/s인 공기가 50℃ 로 들어가서 30℃로 나온다. 2차 측에서는 물 이 10℃로 들어가서 20℃로 나온다. 이 때 물의 질량유량 (kg/s)은 약 얼마인가? (단, 공기의 정압비열은 1 kJ/(kg·K) 이고, 물의 정압비열은 4 kJ/(kg·K)로 하며, 열 교환과정에 서 에너지 손실은 무시한다.)
  1. ① 0.005
  2. ② 0.01
  3. ③ 0.03
  4. ④ 0.05
정답 확인

정답 ④

39번
보일러 입구의 압력이 9800 kN/m2이고, 응축기의 압력이 4900N/m2 일 때 펌프가 수행한 일(kJ/kg)은? (단, 물의 비 체적은 0.001m3/kg 이다.)
  1. ① 9.79
  2. ② 15.17
  3. ③ 87.25
  4. ④ 180.52
정답 확인

정답 ①

40번
다음 그림은 이상적인 오토사이클의 압력(P)-부피(V)선도이 다. 여기서 “ㄱ”의 과정은 어떤 과정인가?
건설기계설비기사 2021년 3회 40번 문제 그림
  1. ① 단역 압축과정
  2. ② 단열 팽창과정
  3. ③ 등온 압축과정
  4. ④ 등온 팽창과정
정답 확인

정답 ②

42번
입구지름 0.3m, 출구지름 0.5m인 터빈으로 물이 공급되고 있다. 터빈의 발생 동력은 180kW, 유량은 1m3/s 이라면 입 구와 출구 사이의 압력강하(kPa)는? (단, 열전달, 내부에너 지, 위치에너지 변화 및 마찰손실은 무시하며, 정상 비압축 성 유동이다.)
  1. ① 11.9
  2. ② 23.8
  3. ③ 46.5
  4. ④ 92.9
정답 확인

정답 ④

43번
그림과 같이 날개가 유량 0.1m3/s, 속도 20m/s의 물 분류 를 받을 경우, 이 날개를 고정하는 데 필요한 힘 F의 크기 (절대값)는 약 몇 N 인가? (단, 날개의 마찰은 무시한다.)
건설기계설비기사 2021년 3회 43번 문제 그림
  1. ① 4236
  2. ② 2828
  3. ③ 1983
  4. ④ 1035
정답 확인

정답 ②

44번
속에 물이 가득 찬 물방울의 표면장력은 0.075 N/m이고, 내부에 공기가 들어있어 내부와 외부의 두 개의 면을 가진 얇은 비눗방울의 표면장력은 0.025 N/m이다. 물방울 내외 의 압력차가 비눗방울의 압력차와 같을 때, dW : dS로 옳은 것은? (단, 물방울의 지름은 dW, 비눗방울의 지름은 dS 이 다.)
  1. ① 1:3
  2. ② 2:3
  3. ③ 3:2
  4. ④ 3:1
정답 확인

정답 ③

45번
공기가 평판 위를 3m/s의 속도로 흐르고 있다. 선단에서 50cm 떨어진 곳에서의 경계층 두께(mm)는? (단, 공기의 동 점성계수는 16×10-6 m2/s 이고, 평판에서 층류유동이 난류 유동으로 변하는 경계점은 레이놀즈 수가 5×105인 경우로 한다.)
  1. ① 0.41
  2. ② 0.82
  3. ③ 4.1
  4. ④ 8.2
정답 확인

정답 ④

46번
지름 8cm의 구가 공기 중을 20m/s의 속도로 운동할 때 항 력(N)은? (단, 공기 밀도는 1.2 kg/m3, 항력계수는 0.6 이 다.)
  1. ① 0.362
  2. ② 0.724
  3. ③ 3.62
  4. ④ 7.24
정답 확인

정답 ②

47번
그림과 같이 안지름이 3m인 수도관에 정지된 물이 절반만 큼 채워져 있다. 길이 1m의 수도관에 대하여 곡면 B-C 부 분에 가해지는 합력의 크기는 약 몇 kN 인가? (문제 오류로 가답안 발표시 4번이 답안으로 발표되었으나, 확정답안 발 표시 전항 정답 처리 되었습니다. 여기서는 가답안인 4번을 누르면 정답 처리 됩니다.)
건설기계설비기사 2021년 3회 47번 문제 그림
  1. ① 59.6
  2. ② 65.8
  3. ③ 74.3
  4. ④ 82.2
정답 확인

정답 ④

48번
수면에 떠 있는 배의 저항문제에 있어서 모형과 원형 사이 에 역학적 상사(相似)를 이루려면 다음 중 어느 것이 가장 중요한 요소가 되는가?
  1. ① Reynolds number, Mach number
  2. ② Reynolds number, Froude number
  3. ③ Weber number, Euler number
  4. ④ Mach number, Weber number
정답 확인

정답 ②

49번
세 액체가 그림과 같은 U자관에 들어있고, h1= 20cm, h2 = 40cm, h3 = 50cm 이고, 비중 S1 = 0.8, S3= 2일 때, 비중 S2는 얼마인가?
건설기계설비기사 2021년 3회 49번 문제 그림
  1. ① 1.2
  2. ② 1.8
  3. ③ 2.1
  4. ④ 2.8
정답 확인

정답 ③

51번
다음 중 표면장력(surface tension)의 차원은? (단, M : 질 량, L : 길이, T : 시간이다.)
  1. ① MT-2
  2. ② ML-2
  3. ③ M2L
  4. ④ MLT
정답 확인

정답 ①

52번
가로 2cm, 세로 3cm의 크기를 갖는 사각형 단면의 매끈한 수평관 속을 평균유속 1.2 m/s로 20℃의 물이 흐르고 있다. 관의 길이 1m 당 손실 수두(m)는? (단, 수력직경에 근거한 관마찰계수는 0.024 이다.)
  1. ① 0.018
  2. ② 0.054
  3. ③ 0.073
  4. ④ 0.0026
정답 확인

정답 ③

53번
안지름 240mm인 관속을 흐르고 있는 공기의 평균 유속이 10m/s이면, 공기의 질량유량(kg/s)은? (단, 관속의 압력은 2.45×105 Pa, 온도는 15℃, 공기의 기체상수 R = 287 J/(kg·K) 이다.)
  1. ① 1.34
  2. ② 2.96
  3. ③ 3.75
  4. ④ 5.12
정답 확인

정답 ①

54번
0.002m3/s 의 유량으로 지름 4cm, 길이 10m인 수평 원관 속을 기름(비중 S= 0.85, 점성계수 μ = 0.056 N·s/m2)이 흐르고 있다. 이 기름을 수송하는데 필요한 펌프의 압력 (kPa)은?
  1. ① 15.2
  2. ② 17.8
  3. ③ 19.1
  4. ④ 22.6
정답 확인

정답 ②

55번
2m3의 탱크에 지름이 0.05m의 파이프를 통하여 점성계수가 0.001 Pa·s인 물을 채우려고 한다. 파이프 내의 유동이 계 속 층류를 유지시키면서 물을 완전히 채우려면 최소 몇 시 간이 걸리는가? (단, 임계 레이놀즈수는 2000 이다.)
  1. ① 2.4
  2. ② 6.5
  3. ③ 7.1
  4. ④ 11.2
정답 확인

정답 ③

57번
그림과 같이 물이 들어있는 아주 큰 탱킁 사이펀이 장치되 어 있다. 사이펀이 정상적으로 작동하는 범위에서, 출구에서 의 속도 V와 관련하여 옳은 것을 모두 고른 것은? (단, 관 의 지름은 일정하고 모든 손실은 무시한다. 또한 각각의 h 가 변화할 때 다른 h의 크기는 변하지 않는다고 가정한다.)
건설기계설비기사 2021년 3회 57번 문제 그림
  1. ① ㉠, ㉡
  2. ② ㉠, ㉢
  3. ③ ㉡, ㉢
  4. ④ ㉠, ㉡, ㉢
정답 확인

정답 ①

58번
해수 위에 떠 있는 빙산이 있다. 물 위에 노출된 빙산의 부 피가 전체 빙산의 부피에서 차지하는 비율(%)은? (단, 얼음 의 밀도는 920 kg/m3, 해수의 밀도는 1030 kg/m3 이다.)
  1. ① 9.53
  2. ② 10.01
  3. ③ 10.68
  4. ④ 11.24
정답 확인

정답 ③

59번
다음 중 2차원 비압축성 유동이 가능한 유동은? (단, u는 x 방향 속도 성분이고, v는 y방향 속도 성분이다.)
  1. ① u = x2 - y2, v = -2xy
  2. ② u = 2x2 - y2, v = 4xy
  3. ③ u = x2 + y2, v = 3x2 - 2y2
  4. ④ u = 2x + 3xy, v = -4xy + 3y
정답 확인

정답 ①

60번
그림처럼 수축 수로를 통과하는 1차원 정상, 비압축성 유동 에서 수평 중심선상의 속도가 로 주 어질 때, x = 0.5L에 위치한 유체 입자의 x 방향 가속도 (m/s2)는? (단, A = 0.2m/s, L = 2m 이다.)
건설기계설비기사 2021년 3회 60번 문제 그림건설기계설비기사 2021년 3회 60번 문제 그림
  1. ① 0.01
  2. ② 0.02
  3. ③ 0.03
  4. ④ 0.04
정답 확인

정답 ③

61번
절대 진공에 가까운 저압의 기체를 대기압까지 압축하는 펌 프는?
  1. ① 왕복 펌프
  2. ② 진공 펌프
  3. ③ 나사 펌프
  4. ④ 축류 펌프
정답 확인

정답 ②

62번
다음 중 축류펌프의 일반적인 장점으로 볼 수 없는 것은?
  1. ① 토출량이 50% 이하로 급감하여도 안정적으로 운전할 수 있다.
  2. ② 유량 대비 형태가 작아 설치면적이 작게 요구된다.
  3. ③ 양정이 변화하여도 유량의 변화가 적다.
  4. ④ 가동익으로 할 경우 넓은 범위의 양정에서도 좋은 효율 을 기대할 수 있다.
정답 확인

정답 ①

63번
유체 커플링에 대한 일반적인 설명 중 옳지 않은 것은?
  1. ① 시동 시 원동기의 부하를 경감시킬 수 있다.
  2. ② 부하측에서 되돌아오는 진동을 흡수하여 원활하게 운전 할 수 있다.
  3. ③ 원동기측에 충격이 전달되는 것을 방지할 수 있다.
  4. ④ 출력축 회전수를 입력축 회전수보다 초과하여 올릴 수 있다.
정답 확인

정답 ④

65번
펠톤 수차와 프로펠러 수차의 무구속속도(Run away speed, NR)와 정격회전수(N0)와의 관계가 가장 옳은 것은?
  1. ① 펠톤 수차 NR = (2.3~2.6)N0 프로펠러 수차 NR = (1.6~2.0)N0
  2. ② 펠톤 수차 NR = (2.3~2.6)N0 프로펠러 수차 NR = (2.0~2.5)N0
  3. ③ 펠톤 수차 NR = (1.8~1.9)N0 프로펠러 수차 NR = (1.6~2.0)N0
  4. ④ 펠톤 수차 NR = (1.8~1.9)N0 프로펠러 수차 NR = (2.0~2.5)N0
정답 확인

정답 ④

66번
다음 수력기계 중에서 반동 수차에 속하는 것은?
  1. ① 프란시스 수차, 프로펠러 수차, 카플란 수차
  2. ② 프란시스 수차, 펠톤 수차, 프로펠러 수차
  3. ③ 펠톤 수차, 프로펠러 수차, 카플란 수차
  4. ④ 카플란 수차, 프란시스 수차, 펠톤 수차
정답 확인

정답 ①

67번
전동기에 연결하여 펌프를 운전하고자 한다. 전동기에 극수 가 6개, 전원 주파수가 60Hz, 미끄럼률(슬립률)이 5%일 때 펌프의 회전수는 약 몇 rpm인가?
  1. ① 342
  2. ② 570
  3. ③ 1140
  4. ④ 2280
정답 확인

정답 ③

68번
송풍기를 압력에 따라 분류할 때 Blower의 압력범위로 옳은 것은?
  1. ① 1 kPa 미만
  2. ② 1 kPa ~ 10 kPa
  3. ③ 10 kPa ~ 100 kPa
  4. ④ 100 kPa ~ 1000 kPa
정답 확인

정답 ③

69번
프란시스 수차의 형식중 그림과 같은 구조를 가진 형식은?
건설기계설비기사 2021년 3회 69번 문제 그림
  1. ① 횡축 단륜 단류 원심형 수차
  2. ② 횡축 이류 단류 원심형 수차
  3. ③ 입축 단륜 다류 원심형 수차
  4. ④ 횡축 단륜 복류 원심형 수차
정답 확인

정답 ④

70번
펌프관로에서 수격현상을 방지하기 위한 대책으로 옳지 않 은 것은?
  1. ① 펌프에 플라이 휠(Fly Wheel)을 설치한다.
  2. ② 밸브를 펌프 송출구에서 되도록 멀리 설치한다.
  3. ③ 관의 지름을 되도록 크게 한다.
  4. ④ 관로에 조압수조(Surge Tank)를 설치한다.
정답 확인

정답 ②

71번
다음 유압회로는 어떤 회로에 속하는가?
건설기계설비기사 2021년 3회 71번 문제 그림
  1. ① 로크(로킹) 회로
  2. ② 무부하 회로
  3. ③ 블리드 오프 회로
  4. ④ 어큐뮬레이터 회로
정답 확인

정답 ①

72번
다음 중 어큐뮬레이터 용도로 적절하지 않은 것은?
  1. ① 에너지 축적용
  2. ② 펌프 맥동 흡수용
  3. ③ 충격압력의 완충용
  4. ④ 유압유 냉각 및 가열용
정답 확인

정답 ④

73번
다음 중 방향 제어 밸브의 종류로 옳은 것은?
  1. ① 감압 밸브
  2. ② 체크 밸브
  3. ③ 릴리프 밸브
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ②

74번
유압 펌프의 전 효율에 대한 정의로 옳은 것은?
  1. ① 축 출력과 유체 입력의 비
  2. ② 실 토그와 이론 토크의 비
  3. ③ 유체 출력과 축 쪽 입력의 비
  4. ④ 실제 토출량과 이론 토출량의 비
정답 확인

정답 ③

75번
유압 장치를 이용한 기계의 특징으로 적절하지 않은 것은?
  1. ① 입력에 대한 출력의 응답이 빠르다.
  2. ② 정지부터 정격속도까지 무단 변속이 가능하다.
  3. ③ 동작이 원활하고 자동제어가 가능하다.
  4. ④ 먼지나 이물질에 의한 고장의 우려가 없다.
정답 확인

정답 ④

76번
유압 작동유의 구비 조건이 아닌 것은?
  1. ① 녹이나 부식 발생을 방지할 수 있을 것
  2. ② 동력을 확실히 전달하기 위해서 압축성일 것
  3. ③ 운전온도 범위에서 적절한 점도를 유지할 것
  4. ④ 연속 사용해도 화학적, 물리적 성질의 변화가 적을 것
정답 확인

정답 ②

77번
유압회로에서 파선이 의마하는 용도로 옳은 것은?
  1. ① 전기 신호선
  2. ② 주관로
  3. ③ 필터
  4. ④ 귀환 관로
정답 확인

정답 ③

78번
에너지 제어·조작방식 일반에 관한 용어로 유압회로에서 정 규 조작방법에 우선하여 조작할 수 있는 대체 조작수단으로 정의되는 것은?
  1. ① 직접 파일럿 조작
  2. ② 솔레노이드 조작
  3. ③ 간접 파일럿 조작
  4. ④ 오버라이드 조작
정답 확인

정답 ④

79번
유압 펌프의 토출압력 7.84MPa, 토출유량 3×104 cm3/min 인 유압 펌프의 펌프동력은 약 몇 kW 인가?
  1. ① 3.92
  2. ② 4.64
  3. ③ 235.2
  4. ④ 3920
정답 확인

정답 ①

80번
다음중 캐비테이션 방지대책으로 가장 적절한 것은?
  1. ① 흡입관에 급속 차단장치를 설치한다.
  2. ② 흡입 유체의 유온을 높게 하여 흡입한다.
  3. ③ 과부하 시 패킹부에서 공기가 흡입되도록 한다.
  4. ④ 흡입관내의 평균유속이 일정 속도 이하가 되도록 한다.
정답 확인

정답 ④

81번
다음 중 운반기계에 해당하지 않는 것은?
  1. ① 덤프트럭
  2. ② 롤러
  3. ③ 컨베이어
  4. ④ 지게차
정답 확인

정답 ②

82번
불도저가 30m 떨어진 곳에 흙은 운반할 때 1회 사이클 시 간(Cm)은 약 얼마인가? (단, 전진속도는 2.4km/h, 후진속도 는 3.6km/h, 변속 시간(기어변환 시간)은 12초이다.)
  1. ① 1분 15초
  2. ② 1분 20초
  3. ③ 1분 27초
  4. ④ 1분 36초
정답 확인

정답 ③

83번
도저의 각종 트랙 슈(shoe)에 대한 설명으로 틀린 것은?
  1. ① 습지용 슈 : 슈의 너비를 작게 하여 접지면적을 줄여 연 약지반에서 작업하기 좋다.
  2. ② 스노 슈 : 눈이나 얼음판의 현장작업에 적합하다.
  3. ③ 고무 슈 : 노면보호 및 소음방지를 할 수 있다.
  4. ④ 평활 슈 : 도로파손을 방지할 수 있다.
정답 확인

정답 ①

84번
롤러 및 롤러의 진동장치에 대한 설명으로 적절하지 않은 것은?
  1. ① 타이어식 롤러의 타이어 진동장치는 조종석에서 쉽게 잠 글 수 있어야 한다.
  2. ② 타이어식 롤러의 타이어 배열이 복열인 경우에는 앞바퀴 가 다지지 아니한 부분은 뒷바퀴가 다지도록 배열되어야 한다.
  3. ③ 롤러의 돌기부는 강판, 주강 또는 강봉 등을 사용하여야 하고, 돌기부의 선단 접지부는 내마모성 강재를 사용하 여야 한다.
  4. ④ 원심력을 이용해 노면을 다지는 롤러에는 머캐덤, 탠덤 롤러가 있으며 정적 자중을 이용하는 것에는 진동 롤러 가 있다.
정답 확인

정답 ④

85번
건설기계관리업무처리규정에 따른 준설선의 구조 및 규격 표시방법으로 틀린 것은?
  1. ① 그래브(grab)식 : 그래브 버킷의 평적용량
  2. ② 디퍼(dipper)식 : 버킷의 용량
  3. ③ 버킷(bucket)식 : 버킷의 용량
  4. ④ 펌프식 : 준설펌프 구동용 주기관의 정격출력
정답 확인

정답 ③

86번
아래는 도저의 작업량에 영향을 주는 변수들이다. 이 중 도 저의 작업능력에 비례하는 변수로 짝지어진 것은?
건설기계설비기사 2021년 3회 86번 문제 그림
  1. ① ⓐ, ⓑ, ⓒ, ⓓ, ⓔ
  2. ② ⓐ, ⓑ, ⓒ, ⓓ
  3. ③ ⓐ, ⓑ, ⓒ, ⓔ
  4. ④ ⓐ, ⓑ, ⓔ
정답 확인

정답 ②

87번
건설플랜트용 공조설비를 건설할 때 합성섬유의 방사, 사진 필름 제조, 정밀기계 가공공정과 같이 일정 온도와 일정 습 도를 유지할 필요가 있는 경우 적용하여야 하는 설비는?
  1. ① 난방설비
  2. ② 배기설비
  3. ③ 제빙설비
  4. ④ 항온항습설비
정답 확인

정답 ④

88번
스크레이퍼에 대한 설명으로 적절하지 않은 것은?
  1. ① 규격은 작업가능상태의 중량(t)으로 표현한다.
  2. ② 도로의 신설 등과 같은 대규모 정지작업에 적합하다.
  3. ③ 굴착, 적재, 운반 등의 작업을 할 수 있는 기계이다.
  4. ④ 스크레이퍼를 운전할 경우에는 전복되지 않도록 중심을 가능한 낮추어야 한다.
정답 확인

정답 ①

89번
강재의 크기에 따라 담금질 효과가 달라지는 것과 관련 있 는 용어는?
  1. ① 단류선
  2. ② 잔류응력
  3. ③ 노치효과
  4. ④ 질량효과
정답 확인

정답 ④

90번
덤프트럭의 동력 전달 계통과 직접적인 관계가 없는 것은?
  1. ① 배전기
  2. ② 변속기
  3. ③ 구동륜
  4. ④ 클러치
정답 확인

정답 ①

91번
다음 보기에서 설명하는 신축이음의 형식으로 가장 적절한 것은?
건설기계설비기사 2021년 3회 91번 문제 그림
  1. ① 루프형
  2. ② 슬리브형
  3. ③ 벨로즈형
  4. ④ 스위블형
정답 확인

정답 ①

92번
관의 절단과 나사 절삭 및 조립 시 관을 고정시키는 데 사 용되는 배관용 공구는?
  1. ① 파이프 커터
  2. ② 파이프 리머
  3. ③ 파이프 렌치
  4. ④ 파이프 바이스
정답 확인

정답 ④

93번
배관용 탄소 강관(KS D3507)에서 나타내는 배관용 탄소 강 관의 기호는?
  1. ① SPP
  2. ② STH
  3. ③ STM
  4. ④ STA
정답 확인

정답 ①

94번
일반적으로 배관용 가스절단기의 절단 조건이 아닌 것은?
  1. ① 모재의 성분 중 연소를 방해하는 원소가 적어야 한다.
  2. ② 모재의 연소온도가 모재의 용융온도보다 높아야 한다.
  3. ③ 금속 산화물의 용융온도가 모재의 용융온도보다 낮아야 한다.
  4. ④ 금속산화물의 유동성이 좋으며, 모재로부터 쉽게 이탈될 수 있어야 한다.
정답 확인

정답 ②

95번
급수 배관의 시공 및 점검에 대한 설명으로 적절하지 않은 것은?
  1. ① 급수관에서 상향 급수는 선단 상향 구배하고 하향 급수 에서는 선단 하양 구배로 한다.
  2. ② 급수 배관에서 수격 작용을 방지하기 위해 공기실, 충격 흡수장치들의 설치 여부를 확인한다.
  3. ③ 역류를 방지하기 위해 체크 밸브를 설치하는 것이 좋다.
  4. ④ 급수관에서 분기할 때에는 크로스 이음이나 T이음을 +자 형으로 사용한다.
정답 확인

정답 ④

96번
배관 시공에서 벽, 바닥, 방수층, 수조 등을 관통하고 콘크 리트를 치기 전에 미리 관의 외경보다 조금 크게 넣고 시공 하는 것과 관련있는 것은?
  1. ① 인서트
  2. ② 숏피닝
  3. ③ 슬리브
  4. ④ 테이핑
정답 확인

정답 ③

97번
배관용 탄소강관 또는 아크용접 탄소강관에 콜타르에나멜이 나 폴리에틸렌 등으로 피복한 관으로 수도, 하수도 등의 매 설 배관에 주로 사용되는 강관은?
  1. ① 배관용 합금강 강관
  2. ② 수도용 아연도금 강관
  3. ③ 압력 배관용 탄소강관
  4. ④ 상수도용 도복장 강관
정답 확인

정답 ④

98번
관의 구부림 작업에서 곡률반경은 100mm, 구부림 각도를 45°라 할 때 관 중심부의 곡선길이는 약 몇 mm 인가?
  1. ① 39.27
  2. ② 78.54
  3. ③ 157.08
  4. ④ 314.16
정답 확인

정답 ②

99번
배관 시험에 대한 설명으로 적절하지 않은 것은?
  1. ① 수압 시험은 일반적으로 1차 시험으로 많이 사용되며, 접합부가 누수와 수압을 견디는가를 조사하는 것이다.
  2. ② 통수 시험은 배관계를 각각 연결하기 전 누수 부분이 없 는지 확인하기 위해 수행하며 특히 옥외 매설관은 매설 하고난 후 물을 통과시켜 검사한다.
  3. ③ 기압 시험은 배관 내에 시험용 가스를 흐르게 할 경우 수압 시험에 통과되었더라도 공기가 새는 일이 있을 수 있으므로 행해준다.
  4. ④ 연기 시험은 적당한 개구부에서 1개조 이상의 연기발생 기로 짙은 색의 연기를 배관 내에 압송한다.
정답 확인

정답 ②

100번
유량조절이 용이하고 유체가 밸브의 아래로부터 유입하여 밸브 시트의 사이를 통해 흐르는 밸브는?
  1. ① 콕
  2. ② 체크 밸브
  3. ③ 글로브 밸브
  4. ④ 게이트 밸브 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ③

이전 회차2021년 2회

건설기계설비기사의 다른 회차

2021년 3회
2021-08-14 · 90문항
2021년 2회
2021-05-15 · 91문항
2021년 1회
2021-03-07 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 87문항
2019년 2회
2019-08-04 · 86문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-08-19 · 89문항
2018년 2회
2018-04-28 · 88문항
2018년 1회
2018-03-04 · 88문항
2017년 2회
2017-08-26 · 84문항
2017년 1회
2017-05-07 · 91문항
2016년 2회
2016-08-21 · 89문항
2016년 1회
2016-03-06 · 84문항
