건설기계설비기사 2020년 1회 기출문제

2020-06-06 시행 · 87문항

이 회차 문제 풀기 →
1번
지름 300mm의 단면을 가진 속이 찬 원형보가 굽힘을 받아 최대 굽힘 응력이 100MPa이 되었다. 이 단면에 작용한 굽힘 모멘트는 약 몇 kNㆍm인가?
  1. ① 265
  2. ② 315
  3. ③ 360
  4. ④ 425
정답 확인

정답 ①

2번
원형 봉에 축방향 인장하중 P=88kN이 작용할 때, 직경의 감 소량은 약 몇 mm인가? (단, 봉은 길이 L=2m, 직경 d=40mm, 세로탄성계수는 70GPa, 포아송비 μ=0.3이다.)
  1. ① 0.006
  2. ② 0.012
  3. ③ 0.018
  4. ④ 0.036
정답 확인

정답 ②

5번
직사각형 단면의 단주에 150kN 하중이 중심에서 1m만큼 편 심되어 작용할 때 이 부재 BD에서 생기는 최대 압축응력은 약 몇 kPa인가?
건설기계설비기사 2020년 1회 5번 문제 그림
  1. ① 25
  2. ② 50
  3. ③ 75
  4. ④ 100
정답 확인

정답 ③

6번
원형단면 축에 147kW의 동력을 회전수 2000rpm으로 전달시 키고자 한다. 축 지름은 약 몇 cm로 해야 하는가? (단, 허용 전단응력은 τω=50MPa이다.)
  1. ① 4.2
  2. ② 4.6
  3. ③ 8.5
  4. ④ 9.9
정답 확인

정답 ①

7번
단면적이 4cm2인 강봉에 그림과 같은 하중이 작용하고 있다. W=60kN, P=25kN, ℓ=20cm일 때 BC 부분의 변형률 ε은 약 얼마인가? (단, 세로탄성계수는 200GPa이다.)
건설기계설비기사 2020년 1회 7번 문제 그림건설기계설비기사 2020년 1회 7번 문제 그림
  1. ① 0.00043
  2. ② 0.0043
  3. ③ 0.043
  4. ④ 0.43
정답 확인

정답 ①

8번
오일러 공식이 세장비 에 대해 성립한다고 할 때, 양단이 힌지인 원형단면에서 오일러 공식이 성립하기 위 한 길이 “ℓ”과 지름 “d"와의 관계가 옳은 것은? (단, 단면의 회전반경을 k라 한다.)
  1. ① ℓ＞4d
  2. ② ℓ＞25d
  3. ③ ℓ＞50d
  4. ④ ℓ＞100d
정답 확인

정답 ②

11번
그림과 같이 트러스 구조물에서 B점에서 10kN의 수직 하중 을 받으면 BC에 작용하는 힘은 몇 kN인가?
건설기계설비기사 2020년 1회 11번 문제 그림
  1. ① 20
  2. ② 17.32
  3. ③ 10
  4. ④ 8.66
정답 확인

정답 ①

12번
외팔보의 자유단에 연직 방향으로 10kN의 집중 하중이 작 용하면 고정단에 생기는 굽힘 응력은 약 몇 MPa인가? (단, 단면(폭×높이) b×h=10cm×15cm, 길이 1.5m이다.)
  1. ① 0.9
  2. ② 5.3
  3. ③ 40
  4. ④ 100
정답 확인

정답 ③

15번
그림의 평면응력상태에서 최대 주응력은 약 몇 MPa인가? (단, σx=175MPa, σy=35MPa, τxy=60MPa이다.)
건설기계설비기사 2020년 1회 15번 문제 그림
  1. ① 92
  2. ② 105
  3. ③ 163
  4. ④ 197
정답 확인

정답 ④

16번
그림과 같은 단면을 가진 외팔보가 있다. 그 단면의 자유단 에 전단력 V=40kN에 발생한다면 단면 a-b 위에 발생하는 전단응력은 약 몇 MPa인가?
건설기계설비기사 2020년 1회 16번 문제 그림
  1. ① 4.57
  2. ② 4.22
  3. ③ 3.87
  4. ④ 3.14
정답 확인

정답 ③

20번
철도 레일의 온도가 50℃에서 15℃로 떨어졌을 때 레일에 생기는 열응력은 약 몇 MPa인가? (단, 선팽창계수는 0.000012/℃, 세로탄성계수는 210GPa이다.)
  1. ① 4.41
  2. ② 8.82
  3. ③ 44.1
  4. ④ 88.2
정답 확인

정답 ④

21번
단열된 가스터빈의 입구 측에서 압력 2MPa, 온도 1200K인 가스가 유입되어 출구 측에서 압력 100kPa, 온도 600K로 유출된다. 5MW의 출력을 얻기 위해 가스의 질량유량(kg/s) 은 얼마이어야 하는가? (단, 터빈의 효율은 100%이고, 가스 의 정압비열은 1.12kJ/kgㆍK이다.)
  1. ① 6.44
  2. ② 7.44
  3. ③ 8.44
  4. ④ 9.44
정답 확인

정답 ②

22번
초기 압력 100kPa, 초기 체적 0.1m3인 기체를 버너로 가열 하여 기체 체적이 정압과정으로 0.5m3이 되었다면 이 과정 동안 시스템이 외부에 한 일(kJ)은?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ④

23번
펌프를 사용하여 150kPa, 26℃의 물을 가역단열과정으로 650kPa까지 변화시킨 경우, 펌프의 일(kJ/kg)은? (단, 26℃ 의 포화액의 비체적은 0.001m3/kg이다.)
  1. ① 0.4
  2. ② 0.5
  3. ③ 0.6
  4. ④ 0.7
정답 확인

정답 ②

24번
1kW의 전기히터를 이용하여 101kPa, 15℃의 공기로 차 있 는 100m3의 공간을 난방하려고 한다. 이 공간은 견고하고 밀폐되어 있으며 단열되어 있다. 히터를 10분 동안 작동시 킨 경우, 이 공간의 최종온도(℃)는? (단, 공기의 정적비열 은 0.718kJ/kgㆍK이고, 기체상수는 0.287kJ/kgㆍK이다.)
  1. ① 18.1
  2. ② 21.8
  3. ③ 25.3
  4. ④ 29.4
정답 확인

정답 ②

25번
랭킨사이클에서 보일러 입구 엔탈피 192.5kJ/kg, 터빈 입구 엔탈피 3002.5kJ/kg, 응축기 입구 엔탈피 2361.8kJ/kg일 때 열효율(%)은? (단, 펌프의 동력은 무시한다.)
  1. ① 20.3
  2. ② 22.8
  3. ③ 25.7
  4. ④ 29.5
정답 확인

정답 ②

26번
실린더 내의 공기가 100kPa, 20℃ 상태에서 300kPa이 될 때까지 가역단열 과정으로 압축된다. 이 과정에서 실린더 내의 계에서 엔트로피의 변화(kJ/kgㆍK)는? (단, 공기의 비 열비(k)는 1.4이다.)
  1. ① -1.35
  2. ② 0
  3. ③ 1.35
  4. ④ 13.5
정답 확인

정답 ②

27번
이상기체 1kg을 300K, 100kPa에서 500K까지 “PVn=일정” 의 과정(n=1.2)을 따라 변화시켰다. 이 기체의 엔트로피 변 화량(kJ/K)은? (단, 기체의 비열비는 1.3, 기체상수는 0.287kJ/kgㆍK이다.)
  1. ① -0.244
  2. ② -0.287
  3. ③ -0.344
  4. ④ -0.373
정답 확인

정답 ①

28번
열역학적 관점에서 다음 장치들에 대한 설명으로 옳은 것 은?
  1. ① 노즐은 유체를 서서히 낮은 압력으로 팽창하여 속도를 감속시키는 기구이다.
  2. ② 디퓨저는 저속의 유체를 가속하는 기구이며 그 결과 유 체의 압력이 증가한다.
  3. ③ 터빈은 작동유체의 압력을 이용하여 열을 생성하는 회전 식 기계이다.
  4. ④ 압축기의 목적은 외부에서 유입된 동력을 이용하여 유체 의 압력을 높이는 것이다.
정답 확인

정답 ④

29번
열역학 제2법칙에 대한 설명으로 틀린 것은?
  1. ① 효율이 100%인 열기관은 얻을 수 없다.
  2. ② 제2종의 영구 기관은 작동 물질의 종류에 따라 가능하 다.
  3. ③ 열은 스스로 저온의 물질에서 고온의 물질로 이동하지 않는다.
  4. ④ 열기관에서 작동 물질이 일을 하게 하려면 그 보다 더 저온인 물질이 필요하다.
정답 확인

정답 ②

30번
그림과 같은 공기표준 브레이튼(Brayton) 사이클에서 작동 유체 1kg당 터빈 일(kJ/kg)은? (단, T1=300K, T2=475.1K, T3=1100K, T4=694.5K이고, 공기의 정압비열과 정적비열은 각각 1.0035kJ/kgㆍK, 0.7162kJ/kgㆍK이다.)
건설기계설비기사 2020년 1회 30번 문제 그림
  1. ① 290
  2. ② 407
  3. ③ 448
  4. ④ 627
정답 확인

정답 ②

31번
다음 중 가장 큰 에너지는?
  1. ① 100kW 출력의 엔진이 10시간 동안 한 일
  2. ② 발열량 10000kJ/kg의 연료를 100kg 연소시켜 나오는 열 량
  3. ③ 대기압 하에서 10℃의 물 10m3를 90℃로 가열하는데 필 요한 열량(단, 물의 비열은 4.2kg/kgㆍK이다.)
  4. ④ 시속 100km로 주행하는 총 질량 2000kg인 자동차의 운 동에너지
정답 확인

정답 ①

32번
보일러에 온도 40℃, 엔탈피 167kJ/kg인 물이 공급되어 온 도 350℃, 엔탈피 3115kJ/kg인 수증기가 발생한다. 입구와 출구에서의 유속은 각각 5m/s, 50m/s이고, 공급되는 물의 양이 2000kg/h일 때, 보일러에 공급해야 할 열량(kW)은? (단, 위치에너지 변화는 무시한다.)
  1. ① 631
  2. ② 832
  3. ③ 1237
  4. ④ 1638
정답 확인

정답 ④

33번
용기 안에 있는 유체의 초기 내부에너지는 700kJ이다. 냉각 과정 동안 250kJ의 열을 잃고, 용기 내에 설치된 회전날개 로 유체에 100kJ의 일을 한다. 최종상태의 유체의 내부에너 지(kJ)는 얼마인가?
  1. ① 350
  2. ② 450
  3. ③ 550
  4. ④ 650
정답 확인

정답 ③

34번

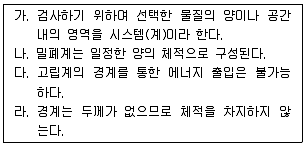

다음은 시스템(계)가 경계에 대한 설명이다. 옳은 내용을 모 두 고른 것은?
건설기계설비기사 2020년 1회 34번 문제 그림
  1. ① 가, 다
  2. ② 나, 라
  3. ③ 가, 다, 라
  4. ④ 가, 나, 다, 라
정답 확인

정답 ③

35번
피스톤-실린더 장치에 들어있는 100kPa, 27℃의 공기가 600kPa까지 가역단열과정으로 압축된다. 비열비가 1.4로 일 정하다면 이 과정 동안에 공기가 받은 일(kJ/kg)은? (단, 공 기의 기체상수는 0.287kJ/kgㆍK이다.)
  1. ① 263.6
  2. ② 171.8
  3. ③ 143.5
  4. ④ 116.9
정답 확인

정답 ③

36번
300L 체적의 진공인 탱크가 25℃, 6MPa의 공기를 공급하 는 관에 연결된다. 밸브를 열어 탱크 안의 공기 압력이 5MPa이 될 때까지 공기를 채우고 밸브를 닫았다. 이 과정 이 단열이고 운동에너지와 위치에너지의 변화를 무시한다면 탱크 안의 공기의 온도(℃)는 얼마가 되는가? (단, 공기의 비열비는 1.4이다.)
  1. ① 1.4
  2. ② 25.0
  3. ③ 84.4
  4. ④ 144.2
정답 확인

정답 ④

37번
이상적인 냉동사이클에서 응축기 온도가 30℃, 증발기 온도 가 -10℃일 때 성적 계수는?
  1. ① 4.6
  2. ② 5.2
  3. ③ 6.6
  4. ④ 7.5
정답 확인

정답 ③

38번
준평형 정적과정을 거치는 시스템에 대한 열전달량은? (단, 운동에너지와 위치에너지의 변화는 무시한다.)
  1. ① 0이다.
  2. ② 이루어진 일량과 같다.
  3. ③ 엔탈피 변화량과 같다.
  4. ④ 내부에너지 변화량과 같다.
정답 확인

정답 ④

39번

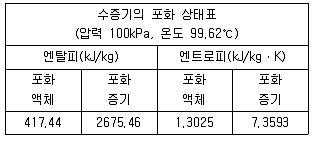

압력 1000kPa, 온도 300℃ 상태의 수증기(엔탈피 3051.15 kJ/kg, 엔트로피 7.1228 kJ/kgㆍK)가 증기터빈으로 들어가 서 100kPa 상태로 나온다. 터빈의 출력 일이 370kJ/kg일 때 터빈의 효율(%)은?
건설기계설비기사 2020년 1회 39번 문제 그림
  1. ① 15.6
  2. ② 33.2
  3. ③ 66.8
  4. ④ 79.8
정답 확인

정답 ④

40번
공기 10kg이 압력 200kPa, 체적 5m3인 상태에서 압력 400kPa, 온도 300℃인 상태로 변한 경우 최종 체적(m3)은 얼마인가? (단, 공기의 기체상수는 0.287kJ/kgㆍK이다.)
  1. ① 10.7
  2. ② 8.3
  3. ③ 6.8
  4. ④ 4.1
정답 확인

정답 ④

41번
관로의 전 손실수두가 10m인 펌프로부터 21m 지하에 있는 물을 지상 25m의 송출액면에 10m3/min의 유량으로 수송할 때 축동력이 124.5kW이다. 이 펌프의 효율은 약 얼마인가?
  1. ① 0.70
  2. ② 0.73
  3. ③ 0.76
  4. ④ 0.80
정답 확인

정답 ②

42번
평판 위에 점성, 비압축성 유체가 흐르고 있다. 경계층 두께 δ에 대하여 유체의 속도 u인 분포는 아래와 같다. 이 때 경 계층 유동량 두께에 대한 식으로 옳은 것은? (단, U는 상류 속도, y는 평판과의 수직거리이다.)
  1. ① 0.1δ
  2. ② 0.125δ
  3. ③ 0.133δ
  4. ④ 0.166δ
정답 확인

정답 ③

43번
그림과 같이 오일이 흐르는 수평관로 두 지점의 압력차 p1-p2를 측정하기 위하여 오리피스와 수은을 넣은 U자관을 설치하였다. p1-p2로 옳은 것은? (단, 오일의 비중량은 γoil 이며, 수은이 비중량은 γHg이다.)
건설기계설비기사 2020년 1회 43번 문제 그림
  1. ① (y1-y2)(γHg-γoil)
  2. ② y2(γHg-γoil)
  3. ③ y1(γHg-γoil)
  4. ④ (y1-y2)(γoil-γHg)
정답 확인

정답 ①

44번
그림과 같이 비중이 1.3인 유체 위에 깊이 1.1m로 물이 채 워져 있을 때, 직경 5cm의 탱크 출구로 나오는 유체의 평 균 속도는 약 몇 m/s인가? (단, 탱크의 크기는 충분히 크고 마찰손실은 무시한다.)
건설기계설비기사 2020년 1회 44번 문제 그림
  1. ① 3.9
  2. ② 5.1
  3. ③ 7.2
  4. ④ 7.7
정답 확인

정답 ②

45번
그림과 같이 폭이 2m인 수문 ABC가 A점에서 한지로 연결 되어 있다. 그림과 같이 수문이 고정될 때 수평인 케이블 CD에 걸리는 장력은 약 몇 kN인가? (단, 수문의 무게는 무 시한다.)
건설기계설비기사 2020년 1회 45번 문제 그림
  1. ① 38.3
  2. ② 35.4
  3. ③ 25.2
  4. ④ 22.9
정답 확인

정답 ②

46번
그림과 같이 속도가 V인 유체가 속도 U로 움직이는 곡면에 부딪혀 90°의 각도로 유동방향이 바뀐다. 다음 중 유체가 곡면에 가하는 힘의 수평방향 성분 크기가 가장 큰 것은? (단, 유체의 유동단면적은 일정하다.)
건설기계설비기사 2020년 1회 46번 문제 그림
  1. ① V=10m/s, U=5m/s
  2. ② V=20m/s, U=15m/s
  3. ③ V=10m/s, U=4m/s
  4. ④ V=25m/s, U=20m/s
정답 확인

정답 ③

47번
담배연기가 비정상 유동으로 흐를 때 순간적으로 눈에 보이 는 담배연기는 다음 중 어떤 것에 해당하는가?
  1. ① 유맥선
  2. ② 유적선
  3. ③ 유선
  4. ④ 유선, 유적선, 유맥선 모두에 해당됨
정답 확인

정답 ①

48번
지름이 10cm인 원통에 물이 담겨져 있다. 수직인 중심축에 대하여 300rpm의 속도로 원통을 회전시킬 때 수면의 최고 점과 최저점의 수직 높이차는 약 몇 cm인가?
  1. ① 0.126
  2. ② 4.2
  3. ③ 8.4
  4. ④ 12.6
정답 확인

정답 ④

49번
밀도가 0.84kg/m3이고 압력이 87.6kPa인 이상기체가 있다. 이 이상기체의 절대온도를 2배 증가시킬 때, 이 기체에서의 음속은 약 몇 m/s인가? (단, 비열비는 1.4이다.)
  1. ① 280
  2. ② 340
  3. ③ 540
  4. ④ 720
정답 확인

정답 ③

50번
모세관을 이용한 점도계에서 원형관 내의 유동은 비압축성 뉴턴 유체의 층류유동으로 가정할 수 있다. 원형관의 입구 측과 출구 측의 압력차를 2배로 늘렸을 때, 동일한 유체의 유량은 몇 배가 되는가?
  1. ① 2배
  2. ② 4배
  3. ③ 8배
  4. ④ 16배
정답 확인

정답 ①

52번
길이 150m인 배를 길이 10m인 모형으로 조파 저항에 관한 실험을 하고자 한다. 실형의 배가 70km/h로 움직인다면, 실 형과 모형 사이의 역학적 상사를 만족하기 위한 모형의 속 도는 약 몇 km/h인가?
  1. ① 271
  2. ② 56
  3. ③ 18
  4. ④ 10
정답 확인

정답 ③

53번
속도 포텐셜 φ=kθ인 와류 유동이 있다. 중심에서 반지름 r 인 원주에 따른 순환(circulation)식으로 옳은 것은? (단, K 는 상수이다.)
  1. ① 0
  2. ② K
  3. ③ πK
  4. ④ 2πK
정답 확인

정답 ④

54번
그림과 같이 평행한 두 원판 사이에 점성계수 μ=0.2Nㆍ s/m2인 유체가 채워져 있다. 아래 판은 정지되어 있고, 윗 판은 1800rpm으로 회전할 때 작용하는 돌림힘은 약 몇 Nㆍ m인가?
건설기계설비기사 2020년 1회 54번 문제 그림
  1. ① 9.4
  2. ② 38.3
  3. ③ 46.3
  4. ④ 59.2
정답 확인

정답 ④

55번
피에조미터관에 대한 설명으로 틀린 것은?
  1. ① 계기유체가 필요 없다.
  2. ② U자관에 비해 구조가 단순하다.
  3. ③ 기체의 압력 측정에 사용할 수 있다.
  4. ④ 대기압 이상의 압력 측정에 사용할 수 있다.
정답 확인

정답 ③

56번
지름 100mm 관에 글리세린이 9.42L/min의 유량으로 흐른 다. 이 유동은? (단, 글리세린의 비중은 1.26, 점성계수는 μ =2.9×10-4kg/mㆍs이다.)
  1. ① 난류유동
  2. ② 층류유동
  3. ③ 천이유동
  4. ④ 경계층유동
정답 확인

정답 ①

58번
다음 유체역학적 양 중 질량차원을 포함하지 않는 양은 어 느 것인가? (단, MLT 기본차원을 기준으로 한다.)
  1. ① 압력
  2. ② 동점성계수
  3. ③ 모멘트
  4. ④ 점성계수
정답 확인

정답 ②

60번
현의 길이가 7m인 날개의 속력이 500km/h로 비행할 때 이 날개가 받는 양력이 4200kN이라고 하면 날개의 폭은 약 몇 m인가? (단, 양력계수 CL=1, 항력계수 CD=0.02, 밀도 ρ =1.2kg/m3이다.)
  1. ① 51.84
  2. ② 63.17
  3. ③ 70.99
  4. ④ 82.36
정답 확인

정답 ①

61번
다음 중 액체에 에너지를 주어 이것을 저압부(낮은 곳)에서 고압부(높은 곳)로 송출하는 기계를 무엇이라고 하는가?
  1. ① 수차
  2. ② 펌프
  3. ③ 송풍기
  4. ④ 컨데이어
정답 확인

정답 ②

62번
원심펌프의 송출유량이 0.7m3/min이고, 관로의 손실수두가 7m이었다. 이 펌프로 펌프중심에서 1m 아래에 있는 저수조 에서 물을 흡입하여 26m의 높이에 있는 송출 탱크 면으로 양수하려고 할 때 이 펌프의 수동력(kW)은?
  1. ① 3.9
  2. ② 5.1
  3. ③ 7.4
  4. ④ 9.6
정답 확인

정답 ①

63번
풍차에 관한 설명으로 틀린 것은?
  1. ① 후단의 방향날개로서 풍차축의 방향조정을 하는 형식을 미국형 풍차라고 한다.
  2. ② 보조풍차가 회전하기 시작하여 터빈축의 방향을 바람의 방향에 맞추는 형식을 유럽형 풍차라고 한다.
  3. ③ 바람의 방향이 바뀌어도 회전수를 일정하게 유지하기 위 해서는 깃 각도를 조절하는 방식이 유용하다.
  4. ④ 풍속을 일정하게 하여 회전수를 줄이면 바람에 대한 영 각이 감소하여 흡수동력이 감소한다.
정답 확인

정답 ④

64번
터보형 유체 전동장치의 장점으로 틀린 것은?
  1. ① 구조가 비교적 간단하다.
  2. ② 기계를 시동할 때 원동기에 무리가 생기지 않는다.
  3. ③ 부하토크의 변동에 따라 자동적으로 변속이 이루어진다.
  4. ④ 출력축의 양방향 회전이 가능하다.
정답 확인

정답 ④

66번
펌프계에서 발생할 수 있는 수격작용(water hammer)의 방 지대책으로 틀린 것은?
  1. ① 토출배관은 가능한 적은 구경을 사용한다.
  2. ② 펌프에 플라이휠을 설치한다.
  3. ③ 펌프가 급정지 하지 않도록 한다.
  4. ④ 토출 관로에 서지탱크 또는 서지밸브를 설치한다.
정답 확인

정답 ①

67번
펠톤 수차의 니들밸브가 주로 조절하는 것은 무엇인가?
  1. ① 노즐에서의 분류 속도
  2. ② 분류의 방향
  3. ③ 유량
  4. ④ 버킷의 각도
정답 확인

정답 ③

68번
베인 펌프의 장점으로 틀린 것은? (문제 오류로 가답안 발 표시 3번으로 발표되었지만 확정답안 발표시 3, 4번이 정답 처리 되었습니다. 여기서는 가답안인 3번을 누르면 정답 처 리 됩니다.)
  1. ① 송출 압력의 맥동이 거의 없다.
  2. ② 깃의 마모에 의한 압력 저하가 일어나지 않는다.
  3. ③ 펌프의 유동력에 비하여 형상치수가 크다.
  4. ④ 구성 부품 수가 적고 단순한 형상을 하고 있으므로 고장 이 적다.
정답 확인

정답 ③

69번
펌프를 회전차의 형상에 따라 분류할 때, 다음 펌프의 분류 가 다른 하나는?
  1. ① 피스톤 펌프
  2. ② 플런저 펌프
  3. ③ 베인 펌프
  4. ④ 사류 펌프
정답 확인

정답 ④

70번
프란시스 수차에서 스파이럴(spiral)형에 속하지 않는 것은?
  1. ① 횡축 단륜 단사 수차
  2. ② 횡축 단륜 복사 수차
  3. ③ 압축 단륜 단사 수차
  4. ④ 압축 이륜 단류 수차
정답 확인

정답 ④

71번
그림의 유압 회로도에서 ❶의 밸브 명칭으로 옳은 것은?
  1. ① 스톱 밸브
  2. ② 릴리프 밸브
  3. ③ 무부하 밸브
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ②

72번
펌프에 대한 설명으로 틀린 것은?
  1. ① 피스톤 펌프는 피스톤을 경사판, 캠, 크랭크 등에 의해서 왕복 운동시켜, 액체를 흡입 쪽에서 토출 쪽으로 밀어내 는 형식의 펌프이다.
  2. ② 레이디얼 피스톤 펌프는 피스톤의 왕복 운동 방향이 구 동축에 거의 직각인 피스톤 펌프이다.
  3. ③ 기어 펌프는 케이싱 내에 물리는 2개 이상의 기어에 의 해 액체를 흡입 쪽에서 토출 쪽으로 밀어내는 형식의 펌 프이다.
  4. ④ 터보 펌프는 덮개차를 케이싱 외에 회전시켜, 액체로부 터 운동 에너지를 뺏어 액체를 토출하는 형식의 펌프이 다.
정답 확인

정답 ④

73번
미터 아웃 회로에 대한 설명으로 틀린 것은?
  1. ① 피스톤 속도를 제어하는 회로이다.
  2. ② 유량 제어 밸브를 실린더의 입구측에 설치한 회로이다.
  3. ③ 기본형은 부하변동이 심한 공작기계의 이송에 사용된다.
  4. ④ 실린더에 배압이 걸리므로 끌어당기는 하중이 작용해도 자주 할 염려가 없다.
정답 확인

정답 ②

74번
압력 제어 밸브의 종류가 아닌 것은?
  1. ① 체크 밸브
  2. ② 감압 밸브
  3. ③ 릴리프 밸브
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ①

75번
유압유의 구비조건으로 적절하지 않은 것은?
  1. ① 압축성이어야 한다.
  2. ② 점도 지수가 커야한다.
  3. ③ 열을 방출시킬 수 있어야 한다.
  4. ④ 기름중의 공기를 분리시킬 수 있어야 한다.
정답 확인

정답 ①

76번
유압 실린더 취급 및 설계 시 주의사항으로 적절하지 않은 것은?
  1. ① 적당한 위치에 공기구멍을 장치한다.
  2. ② 쿠션 장치인 쿠션 밸브는 감속범위의 조정으로 사용된 다.
  3. ③ 쿠션 장치인 쿠션링은 헤드 엔드축에 흐르는 오일을 촉 진한다.
  4. ④ 원칙적으로 더스트 와이퍼를 연결해야 한다.
정답 확인

정답 ③

77번
유체 토크 컨버터의 주요 구성 요소가 아닌 것은?
  1. ① 펌프
  2. ② 터빈
  3. ③ 스테이터
  4. ④ 릴리프 밸브
정답 확인

정답 ④

78번
유압 장치의 특징으로 적절하지 않은 것은?
  1. ① 원격 제어가 가능하다.
  2. ② 소형 장치로 큰 출력을 얻을 수 있다.
  3. ③ 먼지나 이물질에 의한 고장의 우려가 없다.
  4. ④ 오일에 기포가 섞여 작동이 불량할 수 있다.
정답 확인

정답 ③

79번
그림과 같은 유압 기호의 명칭은?
건설기계설비기사 2020년 1회 79번 문제 그림
  1. ① 경음기
  2. ② 소음기
  3. ③ 리밋 스위치
  4. ④ 아날로그 변환기
정답 확인

정답 ④

80번
채터링 현상에 대한 설명으로 적절하지 않은 것은?
  1. ① 소음을 수반한다.
  2. ② 일종의 자려 진동현상이다.
  3. ③ 감압 밸브, 릴리프 밸브 등에서 발생한다.
  4. ④ 압력, 속도 변화에 의한 것이 아닌 스프링의 강성에 의 한 것이다.
정답 확인

정답 ④

81번
오스테나이트계 스테인리스강의 설명으로 틀린 것은?
  1. ① 18-8 스테인리스강으로 통용된다.
  2. ② 비자성체이며 열처리하여도 경화되지 않는다.
  3. ③ 저온에서는 취성이 크며 크리프강도가 낮다.
  4. ④ 인장강도에 비하여 낮은 내력을 가지며, 가공 경화성이 높다.
정답 확인

정답 ③

82번
굴삭기의 3대 주요 구성요소가 아닌 것은?
  1. ① 작업장치
  2. ② 상부 회전체
  3. ③ 중간 선회체
  4. ④ 하부 구동체
정답 확인

정답 ③

83번
타이어식 굴삭기와 무한궤도식 굴삭기를 비교할 때, 타이어 식 굴삭기의 특징으로 틀린 것은?
  1. ① 기동성이 나쁘다.
  2. ② 견인력이 약하다.
  3. ③ 습지, 사지, 활지의 운행이 곤란하다.
  4. ④ 암석지에서 작업 시 타이어가 손상되기 쉽다.
정답 확인

정답 ①

84번
덤프트럭의 축간거리가 1.2.m인 차를 왼쪽으로 완전히 꺾을 때 오른쪽 바퀴의 각도가 45°이고, 왼쪽바퀴의 각도가 30° 일 때, 이 덤프트럭의 최소 회전 반경은 약 몇 m인가? (단, 킹핀과 타이어 중심간의 거리는 무시한다.)
  1. ① 1.7
  2. ② 3.4
  3. ③ 5.4
  4. ④ 7.8
정답 확인

정답 ①

85번
수중의 토사, 암반 등을 파내는 건설기계로 항만, 항로, 선 착장 등의 축항 및 기초공사에 사용되는 것은?
  1. ① 준설선
  2. ② 소새석기
  3. ③ 노상 안정기
  4. ④ 스크레이퍼
정답 확인

정답 ①

86번
조향장치에서 조향력을 바퀴에 전달하는 부품 중에 바퀴의 토(toe) 값을 조정할 수 있는 것은?
  1. ① 피트먼 암
  2. ② 너클 암
  3. ③ 드래그 링크
  4. ④ 타이로드
정답 확인

정답 ④

87번
표준 버킷용량(m3)으로 규격을 나타내는 건설기계는?
  1. ① 모터 그레이더
  2. ② 기중기
  3. ③ 지게차
  4. ④ 로더
정답 확인

정답 ④

88번
쇄석기의 종류 중 임팩트 크러셔의 규격은?
  1. ① 시간당 쇄석능력 (ton/h)
  2. ② 시간당 이동거리(km/h)
  3. ③ 롤의 지름(mm)×길이(mm)
  4. ④ 쇄석 판의 폭(mm)×길이(mm)
정답 확인

정답 ①

89번
아스팔트 피니셔의 각 부속장치에 대한 설명으로 틀린 것 은?
  1. ① 리시빙 호퍼:운반된 혼합재(아스팔트)를 저장하는 용기이 다.
  2. ② 피더:노면에 살포된 혼합재를 매끈하게 다듬는 판이다.
  3. ③ 스프레이팅 스쿠루:스크리드에 설치되어 혼합재를 균일 하게 살포하는 장치이다.
  4. ④ 댐퍼:스크리드 앞쪽에 설치되어 노면에 살포된 혼합째를 요구되는 두께로 다져주는 장치이다.
정답 확인

정답 ②

90번
플랜트 배관설비에서 열응력이 주요 요인이 되는 경우의 파 이프 래크상의 배관 배치에 관한 설명으로 틀린 것은?
  1. ① 루프형 신축 곡관을 많이 사용한다.
  2. ② 온도가 높은 배관일수록 내측(안쪽)에 배치한다.
  3. ③ 관 지름이 큰 것일수록 외측(바깥쪽)에 배치한다.
  4. ④ 루프형 신축 곡관은 파이프 래크상의 다른 배관보다 높 게 배치한다.
정답 확인

정답 ②

91번
배관 지지장치인 브레이스에 대한 설명으로 적절하지 않은 것은?
  1. ① 방진 효과를 높이려면 스프링 정수를 낮춰야 한다.
  2. ② 진동을 억제하는데 사용되는 지지장치이다.
  3. ③ 완충기는 수격작용, 안전밸브의 반력 등의 충격을 완화 하여 준다.
  4. ④ 유압식은 구조상 배관의 이동에 대하여 저항이 없고 방 진효과도 크므로 규모가 큰 배관에 많이 사용한다.
정답 확인

정답 ①

92번
감압밸브 설치 시 주의사항으로 적절하지 않은 것은?
  1. ① 감압밸브는 수평배관에 수평으로 설치하여야 한다.
  2. ② 배관의 열응력이 직접 감압 밸브에 가해지지 않도록 전 후 배관에 고정이나 지지를 한다.
  3. ③ 감압밸브에 드레인이 들어오지 않는 배관 또는 드레인 빼기를 행하여 설치해야 한다.
  4. ④ 감압밸브의 전후에 압력계를 설치하고 입구측에는 글로 브 밸브를 설치한다.
정답 확인

정답 ①

93번
물의 비중량이 9810N/m3이며, 500kPa의 압력이 작용할 때 압력수두는 약 몇 m인가?
  1. ① 1.962
  2. ② 19.62
  3. ③ 5.097
  4. ④ 50.97
정답 확인

정답 ④

94번
빙점(0℃) 이하의 낮은 온도에 사용하며 저온에서도 인성이 감소되지 않아 각종 화학공업, LPG, LNG 탱크 배관에 적합 한 배관용 강관은?
  1. ① 배관용 탄소강관
  2. ② 저온 배관용 강관
  3. ③ 압력배관용 강관
  4. ④ 고온배관용 강관
정답 확인

정답 ②

95번
KS 규격에 따른 고압 배관용 탄소강관의 기호로 옳은 것 은?
  1. ① SPHL
  2. ② SPHT
  3. ③ SPPH
  4. ④ SPPS
정답 확인

정답 ③

96번
호브 식 나사절삭기에 대한 설명으로 적절하지 않은 것은?
  1. ① 나사절삭 전용 기계로서 호브를 저속으로 회전시키면서 나사절삭을 한다.
  2. ② 관은 어미나사와 척의 연결에 의해 1회전 할 때 마다 1 피치 만큼 이동하여 나사가 절삭된다.
  3. ③ 이 기계에 호브와 파이프 커터를 함께 장착하면 관의 나 살절삭과 절단을 동시에 할 수 있다.
  4. ④ 관의 절단, 나사절삭, 거스러미제거 등의 일을 연속적으 로 할 수 있기 때문에 현장에서 가장 많이 사용한다.
정답 확인

정답 ④

97번
일반적으로 배관의 위치를 결정할 때 기능, 시공, 유지관리 의 관점에서 적절하지 않은 것은?
  1. ① 급수배관은 아래쪽으로 배관해야 한다.
  2. ② 전기배선, 덕트 및 연도 등은 위쪽에 설치한다.
  3. ③ 자연중령식 배관은 배관구배를 엄격히 지켜야 하며 굽힘 부를 적게 하여야 한다.
  4. ④ 파손 등에 의해 누수가 염려되는 배관에 위치는 위쪽으 로 하는 것이 유지관리상 편리하다.
정답 확인

정답 ④

98번
관 절단 후 관 단면의 안쪽에 생기는 거스러미(쇳밥)를 제거 하는 공구는?
  1. ① 파이프 커터
  2. ② 파이프 리머
  3. ③ 파이프 렌치
  4. ④ 바이스
정답 확인

정답 ②

99번
배관의 부식 및 마모 등으로 작은 구멍이 생겨 유체가 누설 될 경우에 다른 방법으로는 누설을 막기가 곤란할 때 사용 하는 응급 조치법은?
  1. ① 하트태핑법
  2. ② 인젝션법
  3. ③ 박스 설치법
  4. ④ 스토핑 박스법
정답 확인

정답 ②

100번
평면상의 변위 뿐 아니라 입체적인 변위까지 안전하게 흡 수하므로 어떠한 형상에 의한 신축에도 배관이 안전하며 설치 공간이 적은 신축이음의 형태는?
  1. ① 슬리브형
  2. ② 벨로즈형
  3. ③ 스위블형
  4. ④ 볼조인트형 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④

이전 회차2019년 2회 다음 회차2020년 2회

건설기계설비기사의 다른 회차

2021년 3회
2021-08-14 · 90문항
2021년 2회
2021-05-15 · 91문항
2021년 1회
2021-03-07 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 87문항
2019년 2회
2019-08-04 · 86문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-08-19 · 89문항
2018년 2회
2018-04-28 · 88문항
2018년 1회
2018-03-04 · 88문항
2017년 2회
2017-08-26 · 84문항
2017년 1회
2017-05-07 · 91문항
2016년 2회
2016-08-21 · 89문항
2016년 1회
2016-03-06 · 84문항
