건설기계설비기사 2019년 2회 기출문제

2019-08-04 시행 · 86문항

이 회차 문제 풀기 →
1번
그림과 같이 두께가 20mm, 외경이 200mm인 원관을 고정벽 으로부터 수평으로 4m만큼 돌출시켜 물을 방출한다. 원관 내 에 물이 가득차서 방출될 때 자유단의 처짐은 약 몇 mm인 가? (단, 원관 재료의 세로탄성계수는 200GPa, 비중은 7.8이 고 물의 밀도는 1000kg/m3이다.)
건설기계설비기사 2019년 2회 1번 문제 그림
  1. ① 9.66
  2. ② 7.66
  3. ③ 5.66
  4. ④ 3.66
정답 확인

정답 ④

2번
평면응력 상태에서 σx=1750MPa, σy=350MPa, τxy=-600MPa 일 때 최대 전단응력 τmax은 약 몇 MPa인가?
  1. ① 634
  2. ② 740
  3. ③ 826
  4. ④ 922
정답 확인

정답 ④

4번

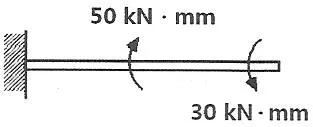

그림과 같이 한 끝이 고정된 지름 15mm인 원형단면 축에 두 개의 토크가 작용하고 있다. 고정단에서 축에 작용하는 전단 응력은 약 몇 MPa 인가?
건설기계설비기사 2019년 2회 4번 문제 그림
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ③

5번
길이가 500mm, 단면적 500mm2인 환봉이 인장하중을 받고 1.0mm 신장되었다. 봉에 저장된 탄성에너지는 약 몇 Nㆍm 인가? (단, 봉의 세로탄성계수는 200GPa이다.)
  1. ① 100
  2. ② 300
  3. ③ 500
  4. ④ 1000
정답 확인

정답 ①

7번
그림과 같은 구조물의 부재 BC에 작용하는 힘은 얼마인가?
건설기계설비기사 2019년 2회 7번 문제 그림
  1. ① 500N 압축
  2. ② 500N 인장
  3. ③ 707N 압축
  4. ④ 707N 인장
정답 확인

정답 ①

11번
직경 2cm의 원형 단면축을 1800rpm으로 회전시킬 때 최대 전달 마력은 약 몇 kW인가? (단, 재료의 허용전단응력은 20MPa이다.)
  1. ① 3.59
  2. ② 4.62
  3. ③ 5.92
  4. ④ 7.13
정답 확인

정답 ③

13번
다음과 같은 길이 4.5m의 보에 분포하중 3kN/m가 작용된 다. 이 보에 작용되는 굽힘 모멘트 절대값의 최대치는 약 몇 kNㆍm인가?
건설기계설비기사 2019년 2회 13번 문제 그림
  1. ① 1.898
  2. ② 3.375
  3. ③ 18.98
  4. ④ 33.75
정답 확인

정답 ②

14번
지름이 50mm이고 길이가 200mm인 시편으로 비틀림 실험 을 하여 얻은 결과, 토크 30.6Nㆍm에서 전 비틀림 각이 7° 로 기록되었다. 이 재료의 전단 탄성계수는 약 몇 MPa인 가?
  1. ① 81.6
  2. ② 40.6
  3. ③ 66.6
  4. ④ 97.6
정답 확인

정답 ①

17번
그림과 같이 노치가 있는 원형 단면 봉이 인장력 P=9.5kN 을 받고 있다. 노치의 응력 집중계수가 a=2.5라면, 노치부 에서 발생하는 최대응력은 약 몇 MPa인가? (단, 그림의 단 위는 mm이다.)
건설기계설비기사 2019년 2회 17번 문제 그림
  1. ① 3024
  2. ② 302
  3. ③ 221
  4. ④ 51
정답 확인

정답 ②

19번
그림과 같은 하중을 받는 단면봉의 최대 인장응력은 약 몇 MPa인가? (단, 한 변의 길이가 10cm인 정사각형이다.)
건설기계설비기사 2019년 2회 19번 문제 그림
  1. ① 2.3
  2. ② 3.1
  3. ③ 3.5
  4. ④ 4.1
정답 확인

정답 ③

20번
선형 탄성 재질의 정사각형 단면봉에 500kN의 압축력이 작 용할 때 80MPa의 압축응력이 생기도록 하려면 한 변의 길 이를 약 몇 cm로 해야 하는가?
  1. ① 3.9
  2. ② 5.9
  3. ③ 7.9
  4. ④ 9.9
정답 확인

정답 ③

21번
체적이 1m3인 용기에 물이 5kg 들어 있으며 그 압력을 측 정해보니 500kPa이었다. 이 용기에 있는 물 중에 증기량 (kg)은 얼마인가? (단, 500kPa에서 포화액체와 포화증기의 비체적은 각각 0.001093m3/kg, 0.37489m3/kg이다.)
  1. ① 0.005
  2. ② 0.94
  3. ③ 1.87
  4. ④ 2.66
정답 확인

정답 ④

22번
5kg의 산소가 정압하에서 체적이 0.2m3에서 0.6m3로 증가 했다. 이 때의 엔트로피의 변화량(kJ/K)은 얼마인가? (단, 산소는 이상기체이며, 정압비열은 0.92kJ/kgㆍK이다.)
  1. ① 1.857
  2. ② 2.746
  3. ③ 5.054
  4. ④ 6.507
정답 확인

정답 ③

23번
증기가 디퓨저를 통하여 0.1MPa, 150℃, 200m/s의 속도로 유입되어 출구에서 50m/s의 속도로 빠져나간다. 이 때 외부 로 방열된 열량이 500J/kg일 때 출구 엔탈피(kJ/kg)는 얼마 인가? (단, 입구의 0.1MPa, 150℃ 상태에서 엔탈피는 2776.4kJ/kg이다.)
  1. ① 2751.3
  2. ② 2778.2
  3. ③ 2794.7
  4. ④ 2812.4
정답 확인

정답 ③

24번
그림과 같이 다수의 추를 올려놓은 피스톤이 끼워져 있는 실린더에 들어있는 가스를 계로 생각한다. 초기 압력이 300kPa이고, 초기체적은 0.05m3이다. 피스톤을 고정하여 체적을 일정하게 유지하면서 압력이 200kPa로 떨어질때까 지 계에서 열을 제거한다. 이 때 계가 외부에 한 일(kJ)은 얼마인가?
건설기계설비기사 2019년 2회 24번 문제 그림
  1. ① 0
  2. ② 5
  3. ③ 10
  4. ④ 15
정답 확인

정답 ①

25번
표준대기압 상태에서 물 1kg이 100℃로부터 전부 증기로 변하는 데 필요한 열량이 0.652kJ이다. 이 증발과정에서의 엔트로피 증가량(J/K)은 얼마인가?
  1. ① 1.75
  2. ② 2.75
  3. ③ 3.75
  4. ④ 4.00
정답 확인

정답 ①

26번
체적이 0.5m3인 탱크에, 분자량이 24kg/kmol인 이상기체 10kg이 들어있다. 이 기체의 온도가 25℃일 때 압력(kPa)은 얼마인가? (단, 일반기체상수는 8.3143kJ/kmolㆍK이다.)
  1. ① 126
  2. ② 845
  3. ③ 2066
  4. ④ 49578
정답 확인

정답 ③

27번
질량 4kg의 액체를 15℃에서 100℃까지 가열하기 위해 714kJ의 열을 공급하였다면 액체의 비열(kJ/kgㆍK)은 얼마 인가?
  1. ① 1.1
  2. ② 2.1
  3. ③ 3.1
  4. ④ 4.1
정답 확인

정답 ②

28번
배기량(displacement volume)이 1200cc, 극간체적 (clearance volume)이 200cc인 가솔린 기관의 압축비는 얼 마인가?
  1. ① 5
  2. ② 6
  3. ③ 7
  4. ④ 8
정답 확인

정답 ③

29번
열역학적 상태량은 일반적으로 강도성 상태량과 용량성 상 태량으로 분류할 수 있다. 강도성 상태량에 속하지 않는 것 은?
  1. ① 압력
  2. ② 온도
  3. ③ 밀도
  4. ④ 체적
정답 확인

정답 ④

30번
두께 10mm, 열전도율 15W/mㆍ℃인 금속판 두 면의 온도 가 각각 70℃와 50℃일 떄 전열면 1m2당 1분 동안에 전달 되는 열량(kJ)은 얼마인가?
  1. ① 1800
  2. ② 14000
  3. ③ 92000
  4. ④ 162000
정답 확인

정답 ①

31번
공기 3kg이 300K에서 650K까지 온도가 올라갈 때 엔트로 피 변화량(J/K)은 얼마인가? (단, 이 때 압력은 100kPa에서 550kPa로 상승하고, 공기의 정압비열은 1.005kJ/kgㆍK, 기 체상수는 0.287kJ/kgㆍK이다.)
  1. ① 712
  2. ② 863
  3. ③ 924
  4. ④ 966
정답 확인

정답 ②

32번
압축비가 18인 오토사이클의 효율(%)은? (단, 기체의 비열 비는 1.41이다.)
  1. ① 65.7
  2. ② 69.4
  3. ③ 71.3
  4. ④ 74.6
정답 확인

정답 ②

33번
공기 표준 브레이튼(Brayton) 사이클 기관에서 최고 압력이 500kPa, 최저압력은 100kPa이다. 비열비(k)가 1.4일 때, 이 사이클의 열효율(%)은?
  1. ① 3.9
  2. ② 18.9
  3. ③ 36.9
  4. ④ 26.9
정답 확인

정답 ③

34번
800kPa, 350℃의 수증기를 200kPa로 교축한다. 이 과정에 대하여 운동 에너지의 변화를 무시할 수 있다고 할 때 이 수증기의 Joule-Thomson 계수(K/kPa)는 얼마인가? (단, 교 축 후의 온도는 344℃이다.)
  1. ① 0.005
  2. ② 0.01
  3. ③ 0.02
  4. ④ 0.03
정답 확인

정답 ②

35번
최고온도(TH)와 최저온도(TL)가 모두 동일한 이상적인 가역 사이클 중 효율이 다른 하나는? (단, 사이클 작동에 사용되 는 가스(기체)는 모두 동일하다.)
  1. ① 카르노 사이클
  2. ② 브레이튼 사이클
  3. ③ 스털링 사이클
  4. ④ 에릭슨 사이클
정답 확인

정답 ②

36번
이상적인 카르노 사이클 열기관에서 사이클당 585.5J의 일 을 얻기 위하여 필요로 하는 열량이 1kJ이다. 저열원의 온 도가 15℃라면 고열원의 온도(℃)는 얼마인가?
  1. ① 422
  2. ② 595
  3. ③ 695
  4. ④ 722
정답 확인

정답 ①

37번
다음 냉동 사이클에서 열역학 제1법칙과 제2법칙을 모두 만 족하는 Q1, Q2, W는?
건설기계설비기사 2019년 2회 37번 문제 그림
  1. ① Q1=20kJ, Q2=20kJ, W=20kJ
  2. ② Q1=20kJ, Q2=30kJ, W=20kJ
  3. ③ Q1=20kJ, Q2=20kJ, W=10kJ
  4. ④ Q1=20kJ, Q2=15kJ, W=5kJ
정답 확인

정답 ②

38번
냉동효과가 70kW인 냉동기의 방열기 온도가 20℃, 흡열기 온도가 -10℃이다. 이 냉동기를 운전하는데 필요한 압축기 의 이론 동력(kW)은 얼마인가?
  1. ① 6.02
  2. ② 6.98
  3. ③ 7.98
  4. ④ 8.99
정답 확인

정답 ③

39번
냉동기 팽창밸브 장치에서 교축과정을 일반적으로 어떤 과 정이라고 하는가? (단, 이 때 일반적으로 운동에너지 차이를 무시한다.)
  1. ① 정압과정
  2. ② 등엔탈피 과정
  3. ③ 등엔트로피 과정
  4. ④ 등온과정
정답 확인

정답 ②

40번
국소대기압력이 0.099MPa일 때 용기 내 기체의 게이지 압 력이 1MPa이었다. 기체의 절대압력(MPa)은 얼마인가?
  1. ① 0.901
  2. ② 1.099
  3. ③ 1.135
  4. ④ 1.275
정답 확인

정답 ②

41번
다음 중 유체의 중량(weight)당 가지는 에너지(energy)와 같 은 차원을 갖는 것을 모두 고른 것은? (단, P는 압력, ρ는 밀도, v는 속도, z는 높이를 나타낸다.)
건설기계설비기사 2019년 2회 41번 문제 그림
  1. ① ㉠
  2. ② ㉢
  3. ③ ㉠, ㉡
  4. ④ ㉡, ㉢
정답 확인

정답 ②

42번
깊이가 10cm이고 지름이 6cm인 물 컵에 물이 바닥으로부 터 일정 높이만큼 담겨있다. 이 컵을 회전반 위의 중심축에 올려놓고 서서히 각속도를 올리면서 회전한 결과 40rad/s의 각속도가 되었을 때 물이 막 넘치게 된다면 초기에 물은 바 닥으로부터 몇 cm 높이까지 담겨 있었는가?
  1. ① 6.33
  2. ② 5.46
  3. ③ 4.75
  4. ④ 7.84
정답 확인

정답 ①

43번
(x,y)평면에서 다음과 같은 속도 포텐셜 함수가 2차원 포텐 셜 유동이 되려면 상수 A, B, C, D, E가 만족시켜야 하는 조건은?
  1. ① A = B= 0
  2. ② D = 0
  3. ③ C + E = 0
  4. ④ 2C + D + 2E = 상수(constant)
정답 확인

정답 ③

44번
점성계수가 0.01kg/mㆍs인 유체가 지면과 수평으로 놓인 평판 위를 흐른다. 평판 위의 속도분포가 u=2.5-10(0.5-y)2 일 떄 평판면에서의 전단응력은 약 몇 Pa인가? (단, y[m] 는 평판면에서 수직방향으로의 거리이고, u[m/s]는 평판과 평행한 방향의 속도이다.)
  1. ① 0.1
  2. ② 0.5
  3. ③ 1
  4. ④ 5
정답 확인

정답 ①

45번
지름이 0.5m인 원형 교통표지판이 그림과 같이 1.5m 지지 대에 부착되어 있다. 평균속력 20m/s의 강풍이 불 때, 교통 표지판에 의해 발생하는 최대 모멘트는 약 몇 Nㆍm인가? (단, 원판의 항력계수는 1.17이고 공기의 밀도는 1.2kg/m3 이다. 지지대에 의한 항력은 무시한다.)
건설기계설비기사 2019년 2회 45번 문제 그림
  1. ① 55
  2. ② 83
  3. ③ 96
  4. ④ 128
정답 확인

정답 ③

47번
공기의 유속을 측정하기 위하여 피토관을 사용했다. 피토관 내에 물을 담은 U자관 수주의 높이 차가 2.5cm라면 공기의 유속은 약 몇 m/s 인가? (단, 공기의 밀도는 1.25kg/m3이 다.)
  1. ① 9.8
  2. ② 19.8
  3. ③ 29.6
  4. ④ 39.6
정답 확인

정답 ②

48번
모세관을 이용한 점도계에서 원형관 내의 유동은 비압축성 뉴턴 유체의 층류유동으로 가정할 수 있다. 여기에 두 모세 관이 있는데 큰 모세관 지름은 작은 모세관 지름의 2배이고 길이는 동일하다. 두 모세관의 입구측과 출구 측의 압력차 가 동일할 때 큰 모세관에서의 유량은 작은 모세관 유량의 약 몇 배인가? (단, 두 모세관에서 흐르는 유체는 동일하 다.)
  1. ① 2배
  2. ② 4배
  3. ③ 8배
  4. ④ 16배
정답 확인

정답 ④

50번
밀도가 800kg/m3인 원통형 물체가 그림과 같이 1/3이 수면 위에 떠있는 것으로 관측되었다. 이 액체의 비중은 약 얼마 인가?
건설기계설비기사 2019년 2회 50번 문제 그림
  1. ① 0.2
  2. ② 0.67
  3. ③ 1.2
  4. ④ 1.5
정답 확인

정답 ③

51번
물리량과 차원이 바르게 연결된 것은? (단, M:질량, L:길이, T:시간)
  1. ① 동력 : ML2T-3
  2. ② 점성계수 : ML-2T
  3. ③ 에너지 : ML2T-1
  4. ④ 압력 : ML-2T-1
정답 확인

정답 ①

52번
안지름이 100mm인 파이프에 비중 0.8인 기름이 평균속도 4m/s로 흐를 때 질량유량은 몇 kg/s인가?
  1. ① 2.56
  2. ② 4.25
  3. ③ 25.1
  4. ④ 44.8
정답 확인

정답 ③

53번
어떤 잠수정이 시속 12km의 속도로 잠항하는 상태를 관찰 하기 위하여 실물의 1/10 길이의 모형을 만들어 같은 바닷 물을 넣은 탱크 안에서 실험하려고 한다. 모형의 속도는 몇 km/h로 움직여야 상사법칙이 성립하는가?
  1. ① 1.2
  2. ② 20
  3. ③ 100
  4. ④ 120
정답 확인

정답 ④

54번
그림과 같은 U자관 액주계에서 두 지점의 압력차 Px-Py는? (단, γ1, γ2, γ3는 액체의 비중량이다.)
  1. ① Px-Py=γ2L2+γ3h-γ1L1
  2. ② Px-Py=γ2L2-γ3h+γ1L1
  3. ③ Px-Py=γ1L1-γ2L2+γ3h
  4. ④ Px-Py=γ1L1+γ2L2+γ3h
정답 확인

정답 ①

55번
노즐에서 분사된 물이 고정된 평판에 수직으로 충돌하고 있 다. 물제트의 지름은 20mm이고 유속이 30m/s일 때 평판이 물제트로부터 받는 힘은 약 몇 N인가?
  1. ① 283
  2. ② 372
  3. ③ 435
  4. ④ 527
정답 확인

정답 ①

57번
다음 중 관성력과 중력의 상대적 크기에 의해 정해지는 무 차원수는?
  1. ① Froude 수
  2. ② Euler 수
  3. ③ Weber 수
  4. ④ Mach 수
정답 확인

정답 ①

58번
20℃의 물이 지면에 대해 30° 경사진 파이프의 A지점에서 파이프 방향으로 30m 떨어진 B지점으로 흘러내린다. 파이 프 안지름은 200mm이며 A와 B 지점에서 압력이 같도록 유 량을 조절할 대 A와 B 사이에서 발생하는 손실수두(m)는 약 얼마인가?
  1. ① 0
  2. ② 15
  3. ③ 25.9
  4. ④ 30
정답 확인

정답 ②

59번
파이프 유동의 해석에 있어서 완전난류영역에서의 관마찰계 수 f에 대한 설명으로 가장 옳은 것은?
  1. ① 레이놀즈수만의 함수가 된다.
  2. ② 상대조도와 오일러수의 함수가 된다.
  3. ③ 마하수와 코우시수의 함수가 된다.
  4. ④ 상대조도만의 함수가 된다.
정답 확인

정답 ④

60번
물이 30m/s의 속도로 수직 방향 위로 분출되고 있다. 이 때 물의 최고 도달 높이는 약 몇 m 인가?
  1. ① 11.5
  2. ② 22.9
  3. ③ 45.9
  4. ④ 91.7
정답 확인

정답 ③

61번
원심펌프의 특성 곡선(characteristic curve)에 대한 설명 중 틀린 것은?
  1. ① 유량이 최대일 때의 양정을 체절양정(shut off head)이 라 한다.
  2. ② 유량에 대하여 전양정, 효율, 축동력에 대한 관계를 알 수 있다.
  3. ③ 효율이 최대일 때를 설계점으로 설정하여 이떄의 양정을 규정양정(normal head)이라 한다.
  4. ④ 유량과 양정의 관계곡선에서 서징(surging)현상을 고려할 때 왼편하강 특성곡선 구간에서 운전하는 것은 피하는 것이 좋다.
정답 확인

정답 ①

62번
다음 중 사류수차에 대한 설명으로 틀린 것은?
  1. ① 프란시스 수차와 프로펠러 수차 사이의 비속도와 유효낙 차를 가진다.
  2. ② 비교적 유량이 많은 댐식에 주로 사용된다.
  3. ③ 프란시스 수차와는 다르게 흡출관이 없다.
  4. ④ 러너 베인의 기울어진 각도는 고낙차용은 축방향과 45° 정도이고, 저낙차용은 60°정도이다.
정답 확인

정답 ③

63번
다음 수력기계에서 특수형 펌프에 속하지 않는 것은?
  1. ① 진공 펌프
  2. ② 재생 펌프
  3. ③ 분사 펌프
  4. ④ 수격 펌프
정답 확인

정답 ①

64번
수차에 대하여 일반적으로 운전하는 비속도가 작은 것으로 부터 큰 순으로 바르게 나타낸 것은?
  1. ① 프로펠러 수차＜프란시스 수차＜펠톤 수차
  2. ② 프로펠러 수차＜펠톤 수차＜프란시스 수차
  3. ③ 프란시스 수차＜펠톤 수차＜프로펠러 수차
  4. ④ 펠톤 수차＜프란시스 수차＜프로펠러 수차
정답 확인

정답 ④

65번
일반적인 토크 컨버터의 최고 효율은 약 몇 % 수준인가?
  1. ① 97
  2. ② 90
  3. ③ 83
  4. ④ 75
정답 확인

정답 ②

66번
유회전식 진공 펌프(oil rotary vacuum pump)에 해당하지 않는 것은?
  1. ① 엘모형(Elmo type)
  2. ② 센코형(Cenco type)
  3. ③ 게데형(Gaede type)
  4. ④ 키니형(Kinney type)
정답 확인

정답 ①

67번
펌프보다 낮은 수위에서 액체를 퍼 올릴 때 풋 밸브(foot valve)를 설치하는 이유로 가장 옳은 것은?
  1. ① 관내 수격작용을 방지하기 위하여
  2. ② 펌프의 한계 유량을 넘지 않도록 하기 위해
  3. ③ 펌프 내에 공동현상을 방지하기 위하여
  4. ④ 운전이 정지되더라도 흡입관 내에 물이 역류하는 것을 방지하기 위해
정답 확인

정답 ④

68번
시로코 팬(sirocco fan)의 일반적인 특징에 대한 설명으로 옳지 않은 것은?
  1. ① 회전차의 깃이 회전방향으로 경사되어 있다.
  2. ② 익현 길이가 짧다.
  3. ③ 풍량이 적다.
  4. ④ 깃폭이 넓은 깃을 다수 부착한다.
정답 확인

정답 ③

69번
수차에 작용하는 물의 에너지 종류에 따라 수차를 구분하였 을 때, 물레방아가 해당되는 수차의 형식은?
  1. ① 충격 수차
  2. ② 중력 수차
  3. ③ 펠톤 수차
  4. ④ 반동 수차
정답 확인

정답 ②

70번
운전 중인 급수펌프의 유량이 4m3/min, 흡입관에서의 게이 지 압력이 -40kPa, 송출관에서의 게이지 압력이 400kPa이 다. 흡입관경과 송출관경이 같고, 송출관의 압력 측정 장치 는 흡입관의 압력 측정 장치의 설치 위치보다 30cm 높게 설치가 되어있다면, 이 펌프의 전양정(m)과 동력(kW)은 각 가 얼마 정도인가?
  1. ① 27.2m, 27.3kW
  2. ② 45.2m, 45.4kW
  3. ③ 27.2m, 57.3kW
  4. ④ 45.2m, 29.5kW
정답 확인

정답 ④

71번
베인 펌프의 일반적인 특징으로 옳지 않은 것은?
  1. ① 송출 압력의 맥동이 적다.
  2. ② 고장이 적고 보수가 용이하다.
  3. ③ 펌프의 유동력에 비하여 형상치수가 적다.
  4. ④ 베인의 마모로 인하여 압력저하가 커진다.
정답 확인

정답 ④

72번
그림과 같은 도시기호로 표시된 밸브의 명칭은?
건설기계설비기사 2019년 2회 72번 문제 그림
  1. ① 직접 작동형 릴리프 밸브
  2. ② 파일럿 작동형 릴리프 밸브
  3. ③ 2방향 감압 밸브
  4. ④ 시퀀스 밸브
정답 확인

정답 ④

73번
단단 베인 펌프 2개를 1개의 본체 내에 직렬로 연결시킨 베 인 펌프는?
  1. ① 2중 베인 펌프(double type vane pump)
  2. ② 2단 베인 펌프(two stage vane pump)
  3. ③ 복합 베인 펌프(combination vane pump)
  4. ④ 가변 용량형 베인 펌프(variable delivery vane pump)
정답 확인

정답 ②

74번
펌프의 무부하 운전에 대한 장점이 아닌 것은?
  1. ① 작업시간 단축
  2. ② 구동동력 경감
  3. ③ 유압유의 열화 방지
  4. ④ 고장방지 및 펌프의 수명 연장
정답 확인

정답 ①

75번
슬라이드 밸브 등에서 밸브가 중립점에 있을 떄, 이미 포트 가 열리고, 유체가 흐르도록 중복된 상태를 의미하는 용어 는?
  1. ① 제로 랩
  2. ② 오버 랩
  3. ③ 언더 랩
  4. ④ 랜드 랩
정답 확인

정답 ③

76번
1개의 유압 실린더에서 전진 및 후진 단에 각각의 리밋 스 위치를 부착하는 이유로 가장 적합한 것은?
  1. ① 실린더의 위치를 검출하여 제어에 사용하기 위하여
  2. ② 실린더 내의 온도를 제어하기 위하여
  3. ③ 실린더의 속도를 제어하기 위하여
  4. ④ 실린더 내의 압력을 계측하고 제어하기 위하여
정답 확인

정답 ①

77번
기능적으로 구분할 때 릴리프 밸브와 리듀싱 밸브는 어떤 밸브에 속하는가?
  1. ① 방향 제어 밸브
  2. ② 압력 제어 밸브
  3. ③ 비례 제어 밸브
  4. ④ 유량 제어 밸브
정답 확인

정답 ②

79번
유압기기에서 실(seal)의 요구 조건과 관계가 먼 것은?
  1. ① 압축 복원성이 좋고 압축변형이 적을 것
  2. ② 체적변화가 적고 내약품성이 양호할 것
  3. ③ 마찰저항이 크고 온도에 민감할 것
  4. ④ 내구성 및 내마모성이 우수할 것
정답 확인

정답 ③

80번
그림과 같이 유체가 단면적이 다른 파이프를 통과할 때 단 면적 A2지점에서의 유량은 몇 ℓ/s인가? (단, 단면적 A1에서 의 유속 V1=4m/s이고, 단면적은 A1=0.2cm2이며, 연속의 법 칙을 만족한다.)
건설기계설비기사 2019년 2회 80번 문제 그림
  1. ① 0.008
  2. ② 0.08
  3. ③ 0.8
  4. ④ 8
정답 확인

정답 ②

81번
무한궤도식 불도저의 트랙프레임 구성요소가 아닌 것은?
  1. ① 프런트 아이들러
  2. ② 리코일 스프링
  3. ③ 블레이드
  4. ④ 상부롤러
정답 확인

정답 ③

82번
프랜트 기계설비용 알루미늄계 재료의 특징으로 틀린 것은?
  1. ① 내식성이 양호하다.
  2. ② 열과 전기의 전도성이 나쁘다.
  3. ③ 가공성, 성형성이 양호하다.
  4. ④ 빛이나 열의 반사율이 높다.
정답 확인

정답 ②

83번
다음 중 건설기계의 규격을 설명한 것으로 틀린 것은?
  1. ① 아스팔트 피니셔 : 시공할수 있는 표준 폭[m]
  2. ② 아스팔트 믹싱 플랜트 : 혼합 용기 내에서 1회 혼합할 수 있는 탱크 용량[m3]
  3. ③ 아스팔트 살포기 : 탱크 용량[m3]
  4. ④ 콘크리트 살포기 : 시공할 수 있는 표준 폭[m]
정답 확인

정답 ②

84번
다음중 도랑파기 작업에 가장 적합한 건설기계는?
  1. ① 로더
  2. ② 굴삭기
  3. ③ 지게차
  4. ④ 천공기
정답 확인

정답 ②

85번
다음 중 전압식 롤러에 속하지 않는 것은?
  1. ① 타이어 롤러
  2. ② 머캐덤 롤러
  3. ③ 탠덤 롤러
  4. ④ 탬퍼
정답 확인

정답 ④

86번
트랙터에 고정시키는 작업장치의 용도에 대한 설명으로 틀 린 것은?
  1. ① 트리밍 도저는 토공용이다.
  2. ② 레이크 도저는 뿌리를 뽑고, 개간하는데 쓰인다.
  3. ③ 앵글 도저는 토사를 한쪽 방향으로 밀어낼 수 있다.
  4. ④ 틸트 도저는 굳은 땅 파기 작업이 가능하다.
정답 확인

정답 ①

88번
다음 중 앞쪽에서 굴착하여 로더 차체 위를 넘어서 뒤쪽에 적재할 수 있는 로더 형식은?
  1. ① 사이드 덤프 형
  2. ② 프런트 엔드 형
  3. ③ 리어 덤프 형
  4. ④ 오버 헤드 형
정답 확인

정답 ④

89번
지게차에서 하중을 실어 오르내리게 하는 유압장치로 단동 실린더로 되어 있는 것은?
  1. ① 마스터 실린더
  2. ② 틸트 실린더
  3. ③ 조향 부스터
  4. ④ 스티어링 실린더
정답 확인

정답 ①

90번
다음 중 건설기계에 쓰이는 터빈 펌프의 구조와 관계없는 것은?
  1. ① 와류실
  2. ② 임펠러
  3. ③ 안내날개
  4. ④ 스파크 플러그
정답 확인

정답 ④

91번
루프형 신축 이음재의 곡률 반경은 일반적으로 관 지름의 몇 배인가?
  1. ① 2배
  2. ② 4배
  3. ③ 6배
  4. ④ 8배
정답 확인

정답 ③

92번
관 속을 흐르는 유체의 온도와 관 벽에 접하는 외부 온도의 변화에 따른 관은 팽창, 수축을 하게 되는데 이러한 사고를 미연에 방지하기 위한 신축 이음쇠의 종류가 아닌 것은?
  1. ① 슬리브형(sleeve type) 신축 이음쇠
  2. ② 벨로스형(bellows type) 신축 이음쇠
  3. ③ 루프형(loop type) 신축 이음쇠
  4. ④ 슬라이드형(slide type) 신축 이음쇠
정답 확인

정답 ④

93번
다음 파이프 래크의 설명에서 Ⓐ, Ⓑ에 적적한 간격은?
  1. ① Ⓐ: 75mm, Ⓑ: 25mm
  2. ② Ⓐ: 25mm, Ⓑ: 25mm
  3. ③ Ⓐ: 25mm, Ⓑ: 75mm
  4. ④ Ⓐ: 75mm, Ⓑ: 75mm
정답 확인

정답 ①

94번
가스절단 시 가스절단 조건에 대한 설명 중 틀린 것은?
  1. ① 모재의 연소온도가 모재의 용융온도보다 낮아야 한다.
  2. ② 모재의 성분 중 연소를 방해하는 원소가 적어야 한다.
  3. ③ 금속 산화물의 용융온도가 모재의 용융온도보다 높아야 한다.
  4. ④ 금속 산화물의 유동성이 좋아야 한다.
정답 확인

정답 ③

95번
다음 중 배관지지 장치를 설치할 때 고려사항으로 거리가 먼 것은?
  1. ① 유체 및 피복제의 합계 중량
  2. ② 공기 및 유해가스 발생 여부
  3. ③ 온도변화에 따른 관의 신축
  4. ④ 외부에서의 진동과 충격
정답 확인

정답 ②

96번
동관 연결 부속인 90° 엘보의 접합부 기호가 C×C라 할 때 "C"에 대한 설명으로 옳은 것은?
  1. ① 이음쇠 내로 관이 들어가 접합되는 형태
  2. ② 나사가 안으로 난 나사이음용 부속의 끝부분
  3. ③ 나사가 밖으로 난 나사이음용 부속의 끝부분
  4. ④ 이음쇠 바깥지름이 동관의 안지름 치수에 맞게 만들어진 부속의 끝부분
정답 확인

정답 ①

97번
배관용 공구에 대한 설명으로 옳은 것은?
  1. ① 수직바이스의 크기는 조우의 폭으로 나타낸다.
  2. ② 손톱 날의 크기는 전체 길이로 나타낸다.
  3. ③ 강관을 절단 시 사용하는 쇠톱 날의 산수는 1인치 당 14~18산이 적당하다.
  4. ④ 줄의 종류는 줄 날의 크기에 따라 황목, 중목, 세목, 유 목으로 나눈다.
정답 확인

정답 ④

98번
실린더의 직경이 500mm이고 높이가 1m일 때 실린더 내 유체질량이 200kg이면 밀도는 약 몇 kg/m3인가?
  1. ① 39.2
  2. ② 100
  3. ③ 1020
  4. ④ 3900
정답 확인

정답 ③

99번
다음 중 배관 내 기기 및 라인 점검 방법으로 거리가 먼 것 은?
  1. ① 드레인 배출은 완전한지 확인한다.
  2. ② 도면과 시방서의 기준에 맞도록 설비가 되었는지 확인한 다.
  3. ③ 각종 기기 및 자재와 부속품은 시방서에 명시된 규격품 인지 확인한다.
  4. ④ 각 배관의 기울기는 급경사로 하고 에어포켓(air pocket) 부는 없는지 확인한다.
정답 확인

정답 ④

100번
동관에 관한 일반적인 설명으로 틀린 것은?
  1. ① 두께별로 분류할 때 K, L, M 형으로 구분한다.
  2. ② 알카리성에는 내식성이 약하나, 산성에는 강하다.
  3. ③ 열 및 전기의 전도율이 양호하다.
  4. ④ 전연성이 풍부하고 마찰저항이 적다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

이전 회차2019년 1회 다음 회차2020년 1회

건설기계설비기사의 다른 회차

2021년 3회
2021-08-14 · 90문항
2021년 2회
2021-05-15 · 91문항
2021년 1회
2021-03-07 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 87문항
2019년 2회
2019-08-04 · 86문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-08-19 · 89문항
2018년 2회
2018-04-28 · 88문항
2018년 1회
2018-03-04 · 88문항
2017년 2회
2017-08-26 · 84문항
2017년 1회
2017-05-07 · 91문항
2016년 2회
2016-08-21 · 89문항
2016년 1회
2016-03-06 · 84문항
