건설기계설비기사 2018년 1회 기출문제

2018-03-04 시행 · 88문항

이 회차 문제 풀기 →
1번

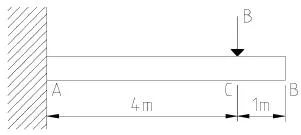

그림과 같은 직사각형 단면의 목재 외팔보에 집중하중 P가 C 점에 작용하고 있다. 목재의 허용압축응력을 8Mpa, 끝단 B 점에서의 허용 처짐량을 23.9mm라고 할 때 허용압축응력과 허용 처짐량을 모두 고려하여 이 목재에 가할 수 있는 집중 하중 P의 최대값은 약 몇 kN인가? (단, 목재의 탄성계수는 12GPa, 단면2차모멘트 1022 × 10-6m4, 단면계수는 4.601×10-3m3이다.)
건설기계설비기사 2018년 1회 1번 문제 그림
  1. ① 7.8
  2. ② 8.5
  3. ③ 9.2
  4. ④ 10.0
정답 확인

정답 ③

2번
최대 사용강도(σmax)=240MPa, 내경 1.5m, 두께 3mm의 강재 원통형 용기가 견딜 수 있는 최대 압력은 몇 kPa인가? (단 안전계수는 2이다.)
  1. ① 240
  2. ② 480
  3. ③ 960
  4. ④ 1920
정답 확인

정답 ②

3번

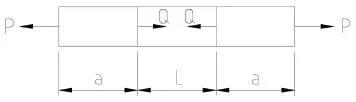

길이가 L+2a인 균일 단면 봉의 양단에 인장력P가 작용하고, 양 단에서의 거리가 a인 단면에 Q의 축 하중이 가하여 인장 될 때 봉에 일어나는 변형량은 약 몇 cm인가? (단, L=60cm, a=30cm, P=10kN, Q=5kN, 단면적 A=4cm2, 탄성계수는 210GPa이다.)
건설기계설비기사 2018년 1회 3번 문제 그림
  1. ① 0.0107
  2. ② 0.0207
  3. ③ 0.0307
  4. ④ 0.0407
정답 확인

정답 ①

4번

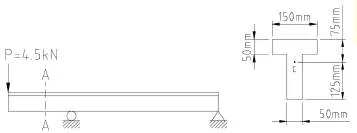

그림과 같은 T형 단면을 갖는 돌출보의 끝에 집중하중 P=4.5kN이 작용한다. 단면A-A에서의 최대 전단응력은 약 몇 kPa인가? (단, 보의 단면2차 모멘트는 5313㎝4이고, 밑면에 서 도심까지의 거리는 125mm이다.)
건설기계설비기사 2018년 1회 4번 문제 그림
  1. ① 421
  2. ② 521
  3. ③ 662
  4. ④ 721
정답 확인

정답 ③

6번
다음 정사각형 단면(40mm x 40mm)을 가진 외팔보가 있다. a-a면 에서의 수직응력(σn)과 전단응력(τs)은 각각 몇 kPa인 가?
건설기계설비기사 2018년 1회 6번 문제 그림
  1. ① σn = 693, τs = 400
  2. ② σn = 400, τs = 693
  3. ③ σn = 375, τs = 217
  4. ④ σn = 217, τs = 375
정답 확인

정답 ③

8번

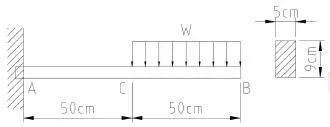

그림과 같은 외팔보가 있다. 보의 굽힘에 대한 허용응력을 80MPa로 하고, 자유단 B로부터 보의 중앙점 C사이에 등분 보하중 w를 작용시킬 때, w의 허용 최대값은 몇 kN/m인가? (단, 외팔보의 폭 × 높이는 5cm × 9cm이다.)
건설기계설비기사 2018년 1회 8번 문제 그림
  1. ① 12.4
  2. ② 13.4
  3. ③ 14.4
  4. ④ 15.4
정답 확인

정답 ③

9번

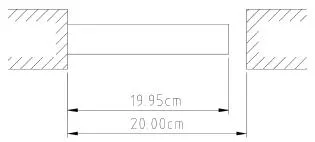

그림과 같이 초기온도 20℃, 초기길이 19.95cm, 지름 5cm 인 봉을 간격이 20cm인 두벽면사이에 넣고 봉의 온도를 22 0℃로 가열했을 때 봉에 발생되는 응력은 몇 MPa인가? (단, 탄성계수 E=210GPa이고, 균일 단면을 갖는 봉의 선팽창계수 α =1.2 ×10-5℃이다.)
건설기계설비기사 2018년 1회 9번 문제 그림
  1. ① 0
  2. ② 25.2
  3. ③ 257
  4. ④ 504
정답 확인

정답 ①

10번
다음 금속재료의 거동에 대한 일반적인 설명으로 틀린 것 은?
  1. ① 재료에 가해지는 응력이 일정하더라고 오랜 시간이 경과 하면 변형률이 증가할 수 있다.
  2. ② 재료의 거동이 탄성한도로 국한된다고 하더라도 반복하 중이 작용하면 재료의 강도가 저하될 수 있다.
  3. ③ 응력-변형률 곡선에서 하중을 가할 때와 제거할 때의 경 로가 다르게 되는 현상을 히스테리스라 한다.
  4. ④ 일반적으로 크리프는 고온보다 저온상태에서 더 잘 발생 한다.
정답 확인

정답 ④

12번
직사각형 단면(폭×높이=12cm×5cm)이고, 길이 1m인 외팔 보가 있다. 이 보의 허용 굽힘응력이 500MPa이라면 높이와 폭의 치수를 서로 바꾸면 받을수 있는 하중의 크기는 어떻 게 변화하는가?
  1. ① 1.2배 증가
  2. ② 2.4배 증가
  3. ③ 1.2배 감소
  4. ④ 변화없다.
정답 확인

정답 ②

14번
지름 80mm의 원형단면의 중립축에 대한 관성모멘트는 약 몇 ㎜4인가?
  1. ① 0.5×106
  2. ② 1×106
  3. ③ 2×106
  4. ④ 4×106
정답 확인

정답 ③

15번
σx =700MPa, σy =-300MPa 가 작용하는 평면응력 상태에 서 최대 수직응력(σmax)과 최대 전단응력(τmax)은 각각 몇 MPa인가?
  1. ① σmax= 700, τmax= 300
  2. ② σmax= 600, τmax= 400
  3. ③ σmax= 500, τmax= 700
  4. ④ σmax= 700, τmax= 500
정답 확인

정답 ④

16번

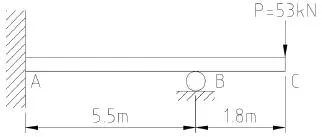

다음 그림과 같이 집중하중 P를 받고 있는 고정 지지보가 있다. B점에서의 반력의 크기를 구하면 몇 kN인가?
건설기계설비기사 2018년 1회 16번 문제 그림
  1. ① 54.2
  2. ② 62.4
  3. ③ 70.3
  4. ④ 79.0
정답 확인

정답 ④

17번
양단이 힌지로 지지되어 있고 길이가 1m인 기둥이 있다. 단 면이 30mm × 30mm인 정사각형이라면 임계하중은 약 몇 kN인가? (단, 탄성계수는 210GPa이고, Euler의 공식을 적용 한다.)
  1. ① 133
  2. ② 137
  3. ③ 140
  4. ④ 146
정답 확인

정답 ③

19번
지름 50mm의 알루미늄 봉에 100kN의 인장하중이 작용할 때 300mm의 표점거리에서 0.219mm의 신장이 측정되고, 지름은 0.01215mm만큼 감소되었다. 이 재료의 전단 탄성 계수 G는 약 몇 GPa인가? (단, 알루미늄 재료는 탄성거동 범위 내에 있다.)
  1. ① 21.2
  2. ② 26.2
  3. ③ 31.2
  4. ④ 36.2
정답 확인

정답 ②

21번
이상적인 복합 사이클 (사바테 사이클)에서 압축비는16, 최 고압력비(압력상승비)는 2.3, 체절비는 1.6이고, 공기의 비 열비는 1.4일 때 이 사이클의 효율은 약 몇%인가?
  1. ① 55.52
  2. ② 58.41
  3. ③ 61.54
  4. ④ 64.88
정답 확인

정답 ④

22번
열역학적 변화와 관련하여 다음 설명 중 옳지 않은 것은?
  1. ① 단위 질량당 물질의 온도를 1℃ 올리는데 필요한 열량을 비열이라 한다.
  2. ② 정압과정으로 시스템에 전달되는 열량은 엔트로피 변화 량과 같다.
  3. ③ 내부 에너지는 시스템의 질량에 비례하므로 종량적 (extensive) 상태량이다.
  4. ④ 어떤 고체가 액체로 변화할 때 융해(Melting)라고 하고, 어떤 고체가 기체로 바로 변화할 때 승화(Sublimation)라 고 한다.
정답 확인

정답 ②

23번
랭킨 사이클에서 25℃, 0.01MPa 압력의 물 1kg을 5MPa 압력의 보일러로 공급한다. 이 때 펌프가 가역단열과정으로 작용한다고 가정할 경우 펌프가 한 일은 약 몇 kJ인가? (단, 물의 비체적은 0.001m3/kg이다.)
  1. ① 2.58
  2. ② 4.99
  3. ③ 20.10
  4. ④ 40.20
정답 확인

정답 ②

24번
온도가 각기 다른 액체 A(50℃), B(25℃), C(10℃)가 있다. A와 B를 동일질량으로 혼합하면 40℃로 되고, A와 C를 동 일질량으로 혼합하면 30℃로 된다. B와 C를 동일 질량으로 혼합할 때는 몇 ℃로 되겠는가?
  1. ① 16.0℃
  2. ② 18.4℃
  3. ③ 20.0℃
  4. ④ 22.5℃
정답 확인

정답 ①

25번
이상기체 공기가 안지름 0.1m인 관을 통하여 0.2m/s로 흐 르고 있다. 공기의 온도는 20℃, 압력은 100kPa, 기체상수 는 0.287kJ/(kg∙K)라면 질량유량은 약 몇 kg/s인가?
  1. ① 0.0019
  2. ② 0.0099
  3. ③ 0.0119
  4. ④ 0.0199
정답 확인

정답 ①

26번
어떤 기체가 5kJ의 열을 받고 0.18kN·m의 일을 외부로 하 였다. 이때의 내부에너지의 변화량은?
  1. ① 3.24kJ
  2. ② 4.82kJ
  3. ③ 5.18kJ
  4. ④ 6.14kJ
정답 확인

정답 ②

27번
이상기체가 정압과정으로 dT만큼 온도가 변하였을 때 1kg 당 변화된 열량 Q는? (단, Cv는 정적비열, Cp는 정압비열, k는 비열비를 나타낸다.)
  1. ① Q=K2CvdT
  2. ② Q=CvdT
  3. ③ Q=CpdT
  4. ④ Q=kCpdT
정답 확인

정답 ③

28번
이상적인 오토사이클에서 단열압축되기 전 공기가 101.3kPa, 21℃이며, 압축비 7로 운전할 때 이 사이클의 효 율은 약 몇 %인가? (단 공기의 비열비는 1.4이다.)
  1. ① 62%
  2. ② 54%
  3. ③ 46%
  4. ④ 42%
정답 확인

정답 ②

30번
520K의 고온 열원으로부터 18.4kJ 열량을 받고 273K의 저 온 열원에 13kJ의 열량 방출하는 열기관에 대하여 옳은 설 명은?
  1. ① Clausius 적분값은 –0.0122kJ/K이고, 가역 과정이다.
  2. ② Clausius 적분값은 –0.0122kJ/K이고, 비가역 과정이다.
  3. ③ Clausius 적분값은 +0.0122kJ/K이고, 가역 과정이다.
  4. ④ Clausius 적분값은 +0.0122kJ/K이고, 비가역 과정이다.
정답 확인

정답 ②

31번
다음 4가지 경우에 ( ) 안의 물질이 보유한 엔트로피가 증 가한 경우는?
건설기계설비기사 2018년 1회 31번 문제 그림
  1. ① ⓐ
  2. ② ⓑ
  3. ③ ⓒ
  4. ④ ⓓ
정답 확인

정답 ①

32번
다음 중 강성적(강도성, intensive) 상태량이 아닌 것은?
  1. ① 압력
  2. ② 온도
  3. ③ 엔탈피
  4. ④ 비체적
정답 확인

정답 ③

33번
그림과 같이 온도(T)-엔트로피(S)로 표시된 이상적인 랭킨 사이클에서 각 상태의 엔탈피(h)가 다음과 같다면, 이 사이 클의 효율은 약 몇 %인다? (단, h1=30kJ/kg, h2=31kJ/kg, h3=274kJ/kg, h4=668kJ/kg, h5=764kJ/kg, h6=478kJ/kg)
  1. ① 39
  2. ② 42
  3. ③ 53
  4. ④ 58
정답 확인

정답 ①

34번
공기압축기에서 입구 공기의 온도와 압력은 각각 27℃, 100kPa이고, 체적유량은 0.01이다. 추구에서 압력이 400kPa이고, 이 압축기의 등엔트로피 효율이 0.8일 때, 압 축기의 소요 동력은 약 몇 kW인가? (단, 공기의 정압비열과 기체상수는 각각 1kJ/(kg·k), 0.287kJ/(kg·k)이고, 비열비는 1.4이다.)
  1. ① 0.9
  2. ② 1.7
  3. ③ 2.1
  4. ④ 3.8
정답 확인

정답 ③

36번
저온실로부터 46.4kW의 열을 흡수할 때 10kW의 동력을 필 요로 하는 냉동기가 있다면, 이 냉동기의 성능계수는?
  1. ① 4.64
  2. ② 5.65
  3. ③ 7.49
  4. ④ 8.82
정답 확인

정답 ①

37번
대기압이 100kPa 일 때, 계기 압력이 5.23MPa인 증기의 절대 압력은 약 몇 MPa인가?
  1. ① 3.02
  2. ② 4.12
  3. ③ 5.33
  4. ④ 6.43
정답 확인

정답 ③

38번
증기터빈 발전소에서 터빈 입구의 증기 엔탈피는 출구의 엔 탈피보다 136kJ/kg 높고, 터빈에서의 열손실은 10kJ/kg이 다. 증기속도는 터빈 입구에서 10m/s, 출구에서의 110m/s 일 때 이 터빈에서 발생시킬 수 있는 일은 약 몇 kJ/kg인 가?
  1. ① 10
  2. ② 90
  3. ③ 120
  4. ④ 140
정답 확인

정답 ③

39번
압력 2MPa, 온도 300℃의 수증기가 20m/s속도로 증기터빈 으로 들어간다. 터빈 출구에서 수증기 압력이 100kPa, 속도 는 100m/s이다. 가역단열과정으로 가정 시, 터빈을 통과 하 는 수증기 1kg 당 출력일은 약 몇 kJ/kg인가? (단, 수증기 표로부터 2MPa, 300℃에서 비엔탈피틑 3023.5kJ/kg, 비엔 트로피는 6.7663kJ/(kg·K)이고, 출구에서의 비엔탈피 및 비 엔트로피는 아래 표와 같다.)
  1. ① 1534
  2. ② 564.3
  3. ③ 153.4
  4. ④ 764.5
정답 확인

정답 ②

40번
초기 압력 100kPa, 초기 체적 0.1m3인 기체를 버너로 가열 하여 기체 체적이 정압과정으로 0.5m3이 되었다면 이 과정 동안 시스템이 외부에 한 일은 약 몇 kJ인가?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ④

41번
유체(비중량 10N/m3)가 중량유량 6.28N/s 지름 40cm인 관 을 흐르고 있다. 이 관내부의 평균 유속은 약 몇 m/s인가?
  1. ① 50.0
  2. ② 5.0
  3. ③ 0.2
  4. ④ 0.8
정답 확인

정답 ②

42번
어느 물리법칙이 F(a, V, v, L)=0과 같은 식으로 주어졌다. 이 식을 무차원수의 함수로 표시하고자 할 때 이에 관계되 는 무차원수는 몇 개인가? (단, a, V, v, L은 각각 가속도, 속도, 동점성계수, 길이이다.)
  1. ① 4
  2. ② 3
  3. ③ 2
  4. ④ 1
정답 확인

정답 ③

43번
다음과 같이 유체의 정의를 설명할 때 괄호 속에 가장 알맞 은 용어는 무엇인가?
건설기계설비기사 2018년 1회 43번 문제 그림
  1. ① 수직응력
  2. ② 중력
  3. ③ 압력
  4. ④ 전단응력
정답 확인

정답 ④

44번
안지름이 20cm, 높이가 60cm인 수직 원통형 용기에 밀도 850kg/m3 액체가 밑면으로부터 50cm 높이만큼 채워져 있 다. 원통형 용기와 액체가 일정한 각속도로 회전할 때, 액체 가 넘치기 시작하는 각속도는 약 몇 rpm인가?
  1. ① 134
  2. ② 189
  3. ③ 276
  4. ④ 392
정답 확인

정답 ②

45번
1/20로 축소한 모형 수력 발전 땜과, 역학적으로 상사한 실 제 수력 발전 댐이 생성할 수 있는 동력비(모형 : 실제)는 약 얼마인가?
  1. ① 1 : 1800
  2. ② 1 : 8000
  3. ③ 1 : 35800
  4. ④ 1 : 160000
정답 확인

정답 ③

46번

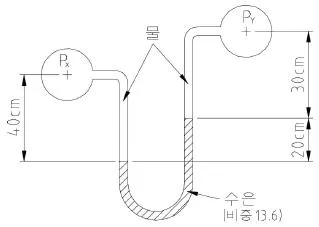

그림에서 압력차가(Px-Py)는 약 몇 kPa인가?
건설기계설비기사 2018년 1회 46번 문제 그림
  1. ① 25.67
  2. ② 2.57
  3. ③ 51.34
  4. ④ 5.13
정답 확인

정답 ①

47번
수평면과 60℃ 기울어진 벽에 지름이 4m인 원형창이 있다. 창의 중심으로부터 5m 높이에 물이 차있을 때 창에 작용하 는 합력의 작용점과 원형창의 중심(도심)과의 거리(C)는 양 몇 m인가? (단, 원의 2차 면적 모멘트는 πR4/4이고, 여기서 R은 원의 반지름 이다.)
건설기계설비기사 2018년 1회 47번 문제 그림
  1. ① 0.0866
  2. ② 0.173
  3. ③ 0.866
  4. ④ 1.73
정답 확인

정답 ②

48번
지름 0.1mm, 비중 2.3인 작은 모래알이 호스 바닥으로 가 라앉을 때, 잔잔한 물속에서 가라앉는 속도는 약 몇 ㎜/s인 가? (단, 물의 점성계수는 1.12×10-3N·s/m2이다.)
  1. ① 6.32
  2. ② 4.96
  3. ③ 3.17
  4. ④ 2.24
정답 확인

정답 ①

49번
지름 20cm, 속도 1m/s인 물 제트가 그림과 같이 넓은 평판 에 60° 경사하여 충돌한다. 분류가 평판에 작용하는 수직방 향 힘 FN은 약 몇 N인가? (단, 중력에 대한 영향은 고려하 지 않는다.)
  1. ① 27.2
  2. ② 31.4
  3. ③ 2.72
  4. ④ 3.14
정답 확인

정답 ①

50번
공기로 채워진 0.189m3의 오일 드럼통을 사용하여 잠수부 가 해저 바닥으로부터 오래된 배의 닻을 끌어올리려고 한 다. 바닷물 속에서 닻을 들어 올리는데 필요한 힘은 1780N 이고, 공기 중에서 드럼통을 들어 올리는데 필요한 힘은 222N이다. 공기로 채워진 드럼통을 닻에 연결한 후 잠수부 가 이 닻을 끌어올리는 데 필요한 최소 힘은 약 몇 N인가? (단, 바닷물의 비중은 1.025이다.)
  1. ① 72.8
  2. ② 83.4
  3. ③ 92.5
  4. ④ 103.5
정답 확인

정답 ④

51번
평균 반지름이 R인 얇은 막 형태의 작은 비눗방울의 내부 압력을 P1, 외부 압력을 P0라고 할 경우, 표면 장력(σ)에 의 한 압력차(|Pi-Po|)는?
  1. ① σ/4R
  2. ② σ/R
  3. ③ 4σ/R
  4. ④ 2σ/R
정답 확인

정답 ③

53번
연직하방으로 내려가는 물제트에서 높이 10m인 곳에서 속 도는 20m/s였다. 높이 5m인 곳에서의 물의 속도는 약 몇 m/s인가?
건설기계설비기사 2018년 1회 53번 문제 그림
  1. ① 29.45
  2. ② 26.34
  3. ③ 23.88
  4. ④ 22.32
정답 확인

정답 ④

54번
안지름 100mm인 파이프 안에 2.3m3/min의 유량으로 물이 흐르고 있다. 관 길이가 15m라고 할 때 이 사이에서 나타 나는 손실수두는 약 몇 m인가? (단, 관마찰계수는 0.01로 한다.)
  1. ① 0.92
  2. ② 1.82
  3. ③ 2.13
  4. ④ 1.22
정답 확인

정답 ②

55번
원관 내부의 흐름이 층류 정상 유동일 때 유체의 전단응력 분포에 대한 설명으로 알맞은 것은?
  1. ① 중심축에서 0이고, 반지름 방향 거리에 따라 선형적으로 증가한다.
  2. ② 관 벽에서 0이고, 중심축까지 선형적으로 증가한다.
  3. ③ 단면에서 중심축을 기준으로 포물선 분포를 가진다.
  4. ④ 단면적 전체에서 일정하다.
정답 확인

정답 ①

56번
비압축성 유체의 2차원 유동 속도성분이 u=x2t, v=x2-2xyt 이다. 시간(t)이 2일 때, (x,y)=(2,-1)에서 x방향 가속도(ax) 는 약 얼마인가? (단, u,v는 각각 x,y방향 속도성분이고, 단 위는 모두 표준단위이다.)
  1. ① 32
  2. ② 34
  3. ③ 64
  4. ④ 68
정답 확인

정답 ④

57번
유체 계측과 관련하여 크게 유체의 국소속도를 측정하는 것 과 체적유량을 측정하는 것으로 구분할 때 다음 중 유체의 국소속도를 측정하는 계측기는?
  1. ① 벤투리미터
  2. ② 얇은 판 오리피스
  3. ③ 열선 속도계
  4. ④ 로터미터
정답 확인

정답 ③

59번
경계층(boundary layer)에 관한 설명 중 트린 것은?
  1. ① 경계층 바깥의 흐름은 포텐셜 흐름에 가깝다.
  2. ② 균일 속도가 크고, 유체의 점성이 클수록 경계층의 두께 는 얇아진다.
  3. ③ 경계층 내에서는 점성의 영향이 크다.
  4. ④ 경계층은 평판 선단으로부터 하류로 갈수록 두꺼워진다.
정답 확인

정답 ②

60번
수력기울기선(Hydraulic Grade Line; HGL)이 관보다 아래에 있는 곳에서의 압력은?
  1. ① 완전 진공이다.
  2. ② 대기압보다 낮다.
  3. ③ 대기압과 같다.
  4. ④ 대기압보다 높다.
정답 확인

정답 ②

61번
유량은 20m3/min , 양정은 50m, 펌프회전수는 1800rpm인 2단 편흡입 원심펌프의 비속도(specific speed, [m3/min, m, rpm]는 약 얼마인가?
  1. ① 303
  2. ② 428
  3. ③ 720
  4. ④ 1048
정답 확인

정답 ③

62번
다음 중 풍차의 축 방향이 다른 종류는?
  1. ① 네델란드형
  2. ② 다리우스형
  3. ③ 패들형
  4. ④ 사보니우스형
정답 확인

정답 ①

63번
터보형 펌프의 분류에 속하지 않는 것은?
  1. ① 원심식
  2. ② 사류식
  3. ③ 왕복식
  4. ④ 축류식
정답 확인

정답 ③

64번
유체 커플링의 구조에 대한 설명 중 옳지 않은 것은?
  1. ① 유체 커플링의 일반적인 구조 요소는 입력축에 펌프, 출 력축에 터빈을 설치한다.
  2. ② 펌프와 터빈의 회전차는 서로 맞대서 케이싱 내에 다수 의 깃이 반지름 방향으로 달려 있다.
  3. ③ 입력축을 회전하면 그 축에 달린 펌프의 회전차가 회전 하며 액체는 임펠러로부터 유출하여 출력축에 달린 터빈 의 러너에 유입하여 출력축을 회전시킨다.
  4. ④ 펌프와 터빈으로 두 개의 별도 회로로 구성되어 있으므 로 일정시간 작동 후 펌프가 정지하더라도 터빈은 독자 적으로 작동할 수 있다.
정답 확인

정답 ④

65번
반동수차 중 하나로 프로펠러 수차와 비슷하나 유량변화가 심한 곳에 사용할 수 있도록 가동익을 설치하여, 부분부하 에 대하여 높은 효율을 얻을 수 있는 수차는?
  1. ① 카플란 수차
  2. ② 펠턴 수차
  3. ③ 지라르 수차
  4. ④ 프란시스 수차
정답 확인

정답 ①

66번
루츠형 진공 펌프가 동일한 압력 사용 범위에서 다른 진공 펌프와 비교하여 가지는 장점이 아닌 것은?
  1. ① 고속 회전이 가능하다.
  2. ② 넓은 압력 범위에서도 양호한 배기성능이 발휘된다.
  3. ③ 고압으로 갈수록 모터 용량의 상승폭이 크지 않아 고압 에서의 작동에 유리하다.
  4. ④ 실린더 안에 오일을 사용하지 않음으로 소요 동력이 적 다.
정답 확인

정답 ③

67번
수차의 수격현상에 대한 설명으로 옳지 않은 것은?
  1. ① 기동이나 정지 또는 부하가 갑자기 변화할 경우 유입수 량이 급변함에 따라 수격현상이 발생하게 된다.
  2. ② 수격현상은 진동의 원인이 되고 경우에 따라서는 수관을 파괴시키기도 한다.
  3. ③ 수차 케이싱에 압력조절기를 설치하여 부하가 급변할 경 우 방출유량을 조절하여 수격현상을 방지한다.
  4. ④ 수차에 서지탱크를 설치하여 관내 압력변화를 크게 하여 수격현상을 방지할 수 있다.
정답 확인

정답 ④

68번
물이 수차의 회전차를 흐르는 사이에 물의 압력에너지와 속 도에너지는 감소되고 그 반동으로 회전차를 구동하는 수차 는?
  1. ① 중력 수차
  2. ② 펠턴 수차
  3. ③ 충격 수차
  4. ④ 프란시스 수차
정답 확인

정답 ④

69번
다음 중 벌류트 펌프(volute pump)의 구성 요소가 아닌 것 은?
  1. ① 임펠러
  2. ② 안내깃
  3. ③ 와류실
  4. ④ 와실
정답 확인

정답 ②

70번
다음 중 원심 펌프에서 축추력의 평형을 이루는 방법으로 거리가 먼 것은?
  1. ① 스러스트 베어링의 사용
  2. ② 그랜드 패킹 사용
  3. ③ 회전차 후면에 이면깃 사용
  4. ④ 밸런스 디스크 사용
정답 확인

정답 ②

71번
다음 중 기어 모터의 특성에 관한 설명으로 가장 거리가 먼 것은?
  1. ① 정회전, 역회전이 가능하다.
  2. ② 일반적으로 평기어를 사용한다.
  3. ③ 비교적 소형이며 구조가 간단하기 때문에 값이 싸다.
  4. ④ 누설량이 적고 토크 변동이 작아서 건설기계에 많이 이 용된다.
정답 확인

정답 ④

72번
그림과 같은 유압회로의 명칭으로 옳은 것은?
건설기계설비기사 2018년 1회 72번 문제 그림
  1. ① 브레이크 회로
  2. ② 압력 설정 회로
  3. ③ 최대압력 제한 회로
  4. ④ 임의 위치 로크 회로
정답 확인

정답 ④

73번
온도 상승에 의하여 윤활유의 점도가 낮아질 때 나타나는 현상이 아닌 것은?
  1. ① 누설이 잘된다.
  2. ② 기포의 제거가 어렵다.
  3. ③ 마찰 부분의 마모가 증대된다.
  4. ④ 펌프의 용적 효율이 저하된다.
정답 확인

정답 ②

74번
다음 중 어큐뮬레이터 용도에 대한 설명으로 틀린 것은?
  1. ① 에너지 축적용
  2. ② 펌프 맥동 흡수용
  3. ③ 충격압력의 완충용
  4. ④ 유압유 냉각 및 가열용
정답 확인

정답 ④

75번
다음 중 유압장치의 운동부분에 사용되는 실(seal)의 일반적 인 명칭은?
  1. ① 심레스(seamless)
  2. ② 개스킷(gasket)
  3. ③ 패킹(packing)
  4. ④ 필터(filter)
정답 확인

정답 ③

76번
다음 기호에 대한 명칭은?
건설기계설비기사 2018년 1회 76번 문제 그림
  1. ① 비례전자식 릴리프 밸브
  2. ② 릴리프 붙이 시퀸스 밸브
  3. ③ 파일럿 작동형 감압 밸브
  4. ④ 파일럿 작동형 릴리프 밸브
정답 확인

정답 ③

77번
부하가 급격히 변화하였을 때 그 자중이나 관성력 때문에 소정의 제어를 못하게 된 경우 배압을 걸어주어 자유낙하를 방지하는 역할을 하는 유압제어 밸브로 체크밸브가 내장된 것은?
  1. ① 카운터밸런스 밸브
  2. ② 릴리프 밸브
  3. ③ 스로틀 밸브
  4. ④ 감압 밸브
정답 확인

정답 ①

78번
크래킹 압력(cracking pressure)에 관한 설명으로 가장 적합 한 것은?
  1. ① 파일럿 관로에 작용시키는 압력
  2. ② 압력 제어 밸브 등에서 조절되는 압력
  3. ③ 체크 밸브, 릴리프 밸브 등에서 압력이 상승하고 밸브가 열리기 시작하여 어느 일정한 흐름의 양이 인정되는 압 력
  4. ④ 체크 밸브, 릴리프 밸브 등의 입구 쪽 압력이 강하고, 밸 브가 닫히기 시작하여 밸브의 누설량이 어느 규정의 양 까지 감소했을 때의 압력
정답 확인

정답 ③

79번
미터-아웃(meter-out) 유량 제어 시스템에 대한 설명으로 옳은 것은?
  1. ① 실린더로 유입하는 유량을 제어한다.
  2. ② 실린더의 출구 관로에 위치하여 실린더로부터 유출되는 유량을 제어한다.
  3. ③ 부하가 급격히 감소되더라도 피스톤이 급진되지 않도록 제어한다.
  4. ④ 순간적으로 고압을 필요로 할 때 사용한다.
정답 확인

정답 ②

80번
펌프의 압력이 50Pa, 토출유량은 40m3/min 인 레이디얼 피 스톤 펌프의 축동력은 약 몇 W인가? (단, 펌프의 전효율은 0.85이다.)
  1. ① 3921
  2. ② 39.21
  3. ③ 2352
  4. ④ 23.52
정답 확인

정답 ②

81번
다음 중 도로포장을 위한 다짐작업에 주로 쓰이는 건설기계 는?
  1. ① 롤러
  2. ② 로더
  3. ③ 지게차
  4. ④ 덤프 트럭
정답 확인

정답 ①

82번
자주식 로드 롤러(road roller)를 축의 배열과 바퀴의 배열로 구분할 때 머캐덤(Macadam)롤러에 해당되는 것은?
  1. ① 1축 1륜
  2. ② 2축 2륜
  3. ③ 2축 3륜
  4. ④ 3축 3륜
정답 확인

정답 ③

83번
탄소강과 철강의 5대 원소가 아닌 것은?
  1. ① C
  2. ② Si
  3. ③ Mn
  4. ④ Mg
정답 확인

정답 ④

85번
다음 중 전압식 롤러에 해당하지 않는 것은?
  1. ① 머캐덤 롤러(Macadam Roller)
  2. ② 타이어 롤러(Tire Roller)
  3. ③ 탬핑 롤러(Tamping Roller)
  4. ④ 탬퍼(Tamper)
정답 확인

정답 ④

86번
난방과 온수공급에 쓰이는 대규모 보일러설비의 주요 부분 중 포화증기를 과열증기로 가열시키는 장치의 이름은 무엇 인가?
  1. ① 과열기
  2. ② 절탄기
  3. ③ 통풍장치
  4. ④ 공기예열기
정답 확인

정답 ①

87번
일반적으로 지게차 조향장치는 어떠한 방식을 사용하는가?
  1. ① 전륜 조향식에 유압식으로 제어
  2. ② 후륜 조향식에 유압식으로 제어
  3. ③ 전륜 조향식에 공압식으로 제어
  4. ④ 후륜 조향식에 공압식으로 제어
정답 확인

정답 ②

89번
모터그레이더의 동력전달 순서로 옳은 것은?
  1. ① 클러치 –탠덤드라이브 –피니언베벨기어 –감속기어 –변속 기 - 휠
  2. ② 기관 –클러치 –감속기어 –변속기 –탠덤드라이브 –피니언 베벨기어 - 휠
  3. ③ 기관 –클러치 –변속기 –감속기어 –피니언베벨기어 –탠덤 드라이브 - 휠
  4. ④ 감속기어 –클러치 탠덤드라이브 –피니언베벨기어 –변속 기 휠
정답 확인

정답 ③

90번
유압식 크로울러 드릴 작업 시 주의사항으로 옳지 않은 것 은?
  1. ① 천공 방법을 확인한다.
  2. ② 천공작업장의 수평상태를 확인한다.
  3. ③ 천공작업 중 암석가루가 밖으로 잘 나오는지 확인한다.
  4. ④ 천공작업 시 다른 크로울러 드릴 장비가 이미 천공한 구 멍을 다시 천공해도 된다.
정답 확인

정답 ④

91번
다음 배관 이름에 관한 설명으로 틀린 것은?
  1. ① 유니언은 기계적 강도가 크다.
  2. ② 부싱은 이경 소켓에 비해 강도가 약하다.
  3. ③ 부싱은 한쪽은 암나사, 다른 쪽은 수나사로 되어 있다.
  4. ④ 유니언은 소구경관에 사용하고, 플랜지는 대구경관에 사 용한다.
정답 확인

정답 ①

92번
증기온도 102℃, 실내온도 21℃로 증기난방을 하고자 할 때 방열면적 1m2 당 표준방열량은 몇kcal/h인가?
  1. ① 450
  2. ② 550
  3. ③ 650
  4. ④ 750
정답 확인

정답 ③

93번
배관용 탄소강관 또는 아크용접 탄소강관에 콜타르에나멜이 나 폴리에틸렌 등으로 피복한 관으로 수도, 하수도 등의 매 설 배관에 주로 사용되는 강관은?
  1. ① 배관용 합금강 관
  2. ② 수도용 아연도금 강관
  3. ③ 압력 배관용 탄소강관
  4. ④ 상수도용 도복장 강관
정답 확인

정답 ④

94번
다음 중 배관의 끝을 막을 때 사용하는 부속은?
  1. ① 플러그
  2. ② 유니언
  3. ③ 부싱
  4. ④ 소켓
정답 확인

정답 ①

95번
동력 나사절삭기의 종류가 아닌 것은?
  1. ① 호브식
  2. ② 로터리식
  3. ③ 오스터식
  4. ④ 다이헤드식
정답 확인

정답 ②

96번
다음중 스트레이너를 방치했을 때 발생하는 현상 중 가장 큰 문제점은?
  1. ① 진동이나 발열
  2. ② 유체의 흐름장애
  3. ③ 불완전 연소나 폭발
  4. ④ 보일러부식 및 슬러지 생성
정답 확인

정답 ②

97번
방열기의환수구나 종기배관의 말단에 설치하고 응축수와 증 기를 분리하여 자동으로 환수관에 배출시키고, 증기를 통과 하지 않게 하는 장치는?
  1. ① 신축이음
  2. ② 증기트랩
  3. ③ 감압밸브
  4. ④ 스트레이너
정답 확인

정답 ②

98번
일반 배관용 스테인리스강관의 종류로 옳은 것은?
  1. ① STS 304 TPD, STS 316 TPD
  2. ② STS 304 TPD, STS 415 TPD
  3. ③ STS 316 TPD, STS 404 TPD
  4. ④ STS 404 TPD, STS 415 TPD
정답 확인

정답 ①

99번
배수 직수관, 배수 횡주관 및 기구 배수관의 완료 지점에서 각 층마다 분류하여 배관의 최상부로 물을 넣어 이상여부를 확인하는 시험은?
  1. ① 수압시험
  2. ② 통수시험
  3. ③ 만수시험
  4. ④ 기압시험
정답 확인

정답 ③

100번
관 접합부의 이음쇠 및 부속류 분해 또는 이음 시 사용되 는 공구는?
  1. ① 파이프 커터
  2. ② 파이프 리머
  3. ③ 파이프 바이스
  4. ④ 파이프 렌치 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ④

이전 회차2017년 2회 다음 회차2018년 2회

건설기계설비기사의 다른 회차

2021년 3회
2021-08-14 · 90문항
2021년 2회
2021-05-15 · 91문항
2021년 1회
2021-03-07 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 87문항
2019년 2회
2019-08-04 · 86문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-08-19 · 89문항
2018년 2회
2018-04-28 · 88문항
2018년 1회
2018-03-04 · 88문항
2017년 2회
2017-08-26 · 84문항
2017년 1회
2017-05-07 · 91문항
2016년 2회
2016-08-21 · 89문항
2016년 1회
2016-03-06 · 84문항
