건설기계설비기사 2021년 2회 기출문제

2021-05-15 시행 · 91문항

이 회차 문제 풀기 →
1번
그림과 같은 단면에서 가로방향 도심축에 대한 단면 2차모멘 트는 약 몇 mm4인가?
건설기계설비기사 2021년 2회 1번 문제 그림
  1. ① 10.67×106
  2. ② 13.67×106
  3. ③ 20.67×106
  4. ④ 23.67×106
정답 확인

정답 ②

2번
바깥지름이 46mm인 속이 빈 축이 120kW의 동력을 전달하 는데 이 때의 각속도는 40rev/s이다. 이 축의 허용비틀림응력 이 80MPa 일 때, 안지름은 약 몇 mm 이하이어야 하는가?
  1. ① 29.8
  2. ② 41.8
  3. ③ 36.8
  4. ④ 48.8
정답 확인

정답 ②

3번
그림과 같이 평면응력 조건하에 최대 주응력은 몇 kPa 인가? (단, σx = 400kPa, σv = -400kPa, τxy = 300kPa 이다.)
건설기계설비기사 2021년 2회 3번 문제 그림
  1. ① 400
  2. ② 500
  3. ③ 600
  4. ④ 700
정답 확인

정답 ②

5번
지름 200mm인 축이 120rpm으로 회전하고 있다. 2m 떨어진 두 단면에서 측정한 비틀림 각이 1/15 rad 이었다면 이 축에 작용하고 있는 비틀림 모멘트는 약 몇 kN·m 인가? (단, 가로 탄성계수는 80 GPa 이다.)
  1. ① 418.9
  2. ② 356.6
  3. ③ 305.7
  4. ④ 286.8
정답 확인

정답 ①

7번
반경 r, 내압 P, 두께 t인 얇은 원통형 압력용기의 면내에서 발생되는 최대전단응력(2차원 응력 상태에서의 최대전단응력) 의 크기는?
  1. ① Pr/2t
  2. ② Pr/t
  3. ③ Pr/4t
  4. ④ 2Pr/t
정답 확인

정답 ③

8번
길이가 15m, 봉의 지름 10mm인 강봉에 P=8kN 을 작용시킬 때 이 봉의 길이방향 변형량은 약 몇 mm 인가? (단, 이 재 료의 세로탄성계수는 210GPa 이다.)
건설기계설비기사 2021년 2회 8번 문제 그림
  1. ① 5.2
  2. ② 6.4
  3. ③ 7.3
  4. ④ 8.5
정답 확인

정답 ③

9번
그림과 같은 직사각형 단면의 목재 외팔보에 집중하중 P가 C 점에 작용하고 있다. 목재의 허용압축응력을 8MPa, 끝단 B 점에서의 허용 처짐량을 23.9mm라고 할 때 허용압축응력과 허용 처짐량을 모두 고려하여 이 목재에 가할 수 있는 집중 하중 P의 최대값은 약 몇 kN 인가? (단, 목재의 세로탄성계 수는 12GPa, 단면2차모멘트는 1022×10-6m4, 단면계수는 4.601×10-3m3 이다.)
  1. ① 7.8
  2. ② 8.5
  3. ③ 9.2
  4. ④ 10.0
정답 확인

정답 ③

10번
알루미늄봉이 그림과 같이 축하중을 받고 있다. BC간에 작 용하고 있는 하중의 크기는?
건설기계설비기사 2021년 2회 10번 문제 그림
  1. ① 2P
  2. ② 3P
  3. ③ 4P
  4. ④ 8P
정답 확인

정답 ①

12번
허용인장강도가 400MPa인 연강봉에 30kN의 축방향 인장하 중이 가해질 경우 이 강봉의 지름은 약 몇 cm 인가? (단, 안전율은 5 이다.)
  1. ① 2.69
  2. ② 2.93
  3. ③ 2.19
  4. ④ 3.33
정답 확인

정답 ③

13번
다음과 같이 3개의 링크를 핀을 이용하여 연결하였다. 2000N의 하중 P가 작용할 경우 핀에 작용되는 전단응력은 약 몇 MPa 인가? (단, 핀의 지름은 1cm 이다.)
  1. ① 12.73
  2. ② 13.24
  3. ③ 15.63
  4. ④ 16.56
정답 확인

정답 ①

14번
단면적이 5cm2, 길이가 60cm인 연강봉을 천장에 매달고 30℃에서 0℃로 냉각시킬 때 길이의 변화를 없게 하려면 봉 의 끝에 몇 kN의 추를 달아야 하는가? (단, 세로탄성계수 200GPa, 열팽창계수 a = 12×10-6/℃이고, 봉의 자중은 무 시한다.)
  1. ① 60
  2. ② 36
  3. ③ 30
  4. ④ 24
정답 확인

정답 ②

15번
전체 길이에 걸쳐서 균일 분포하중 200N/m가 작용하는 단 순 지지보의 최대 굽힘응력은 몇 MPa 인가? (단, 폭×높이 = 3cm×4cm인 직사각형 단면이고, 보의 길이는 2m 이다. 또한 보의 지점은 양 끝단에 있다.)
  1. ① 12.5
  2. ② 25.0
  3. ③ 14.9
  4. ④ 29.8
정답 확인

정답 ①

17번
지름 50mm인 중실축 ABC가 A에서 모터에 의해 구동된다. 모터는 600rpm으로 50kW의 동력을 전달한다. 기계를 구동 하기 위해서 기어 B는 35kW, 기어 C는 15kW를 필요로 한 다. 축 ABC에 발생하는 최대 전단응력은 몇 MPa 인가?
건설기계설비기사 2021년 2회 17번 문제 그림
  1. ① 9.73
  2. ② 22.7
  3. ③ 32.4
  4. ④ 64.8
정답 확인

정답 ③

19번
5cm×4cm블록이 x축을 따라 0.05cm 만큼 인장되엇다. y방 향으로 수축되는 변형률(εy)은? (단, 포아송 비(ν)는 0.3 이 다.)
건설기계설비기사 2021년 2회 19번 문제 그림
  1. ① 0.00015
  2. ② 0.0015
  3. ③ 0.003
  4. ④ 0.03
정답 확인

정답 ③

20번
직사각형 단면의 단주에 150kN 하중이 중심에서 1m 만큼 편심되어 작용할 때 이 부재 AC에서 생기는 최대 인장응력 은 몇 kPa 인가?
건설기계설비기사 2021년 2회 20번 문제 그림
  1. ① 25
  2. ② 50
  3. ③ 87.5
  4. ④ 100
정답 확인

정답 ①

21번
4kg의 공기를 온도 15℃에서 일정 체적으로 가열하여 엔트 로피가 3.35 kJ/K 증가하였다. 이때 온도는 약 몇 K 인가? (단, 공기의 정적비열은 0.717 kJ/(kg·K) 이다.)
  1. ① 927
  2. ② 337
  3. ③ 533
  4. ④ 483
정답 확인

정답 ①

22번
어느 왕복동 내연기관에서 실린더 안지름이 6.8cm, 행정이 8cm 일 때 평균유효압력은 1200kPa 이다. 이 기관의 1행 정당 유효 일은 약 몇 kJ 인가?
  1. ① 0.09
  2. ② 0.15
  3. ③ 0.35
  4. ④ 0.48
정답 확인

정답 ③

23번
완전히 단열된 실린더 안의 공기가 피스톤을 밀어 외부로 일을 하였다. 이 때 외부로 행한 일의 양과 동일한 값(절대 값 기준)을 가지는 것은?
  1. ① 공기의 엔탈피 변화량
  2. ② 공기의 온도 변화량
  3. ③ 공기의 엔트로피 변화량
  4. ④ 공기의 내부에너지 변화량
정답 확인

정답 ④

24번
유리창을 통해 실내에서 실외로 열전달이 일어난다. 이때 열전달량은 약 몇 W 인가? (단, 대류열전달계수는 50W/(m2·K), 유리창 표면온도는 25℃, 외기온도는 10℃, 유 리창면적은 2m2 이다.)
  1. ① 150
  2. ② 500
  3. ③ 1500
  4. ④ 5000
정답 확인

정답 ③

25번
보일러, 터빈, 응축기, 펌프로 구성되어 있는 증기원동소가 있다. 보일러에서 2500kW의 열이 발생하고 터빈에서 550kW의 일을 발생시킨다. 또한, 펌프를 구동하는데 20kW 의 동력이 추가로 소모된다면 응축기에서의 방열량은 약 몇 kW 인가?
  1. ① 980
  2. ② 1930
  3. ③ 1970
  4. ④ 3070
정답 확인

정답 ③

26번
질량이 5kg인 강제 용기 속에 물이 20L 들어있다. 용기와 물이 24℃인 상태에서 이 속에 질량이 5kg이고 온도가 18 0℃인 어떤 물체를 넣었더니 일정 시간 후 온도가 35℃가 되면서 열평형에 도달하였다. 이 때 이 물체의 비열은 약 몇 kJ/(kg·K)인가? (단, 물의 비열은 4.2 kJ/(kg·K), 강의 비 열은 0.46 kJ/(kg·K)이다.)
  1. ① 0.88
  2. ② 1.12
  3. ③ 1.31
  4. ④ 1.86
정답 확인

정답 ③

27번
냉동기 냉매의 일반적인 구비조건으로서 적합하지 않은 것 은?
  1. ① 임계 온도가 높고, 응고 온도가 낮을 것
  2. ② 증발열이 작고, 증기의 비체적이 클 것
  3. ③ 증기 및 액체의 점성(점성계수)이 작을 것
  4. ④ 부식성이 없고, 안정성이 있을 것
정답 확인

정답 ②

28번

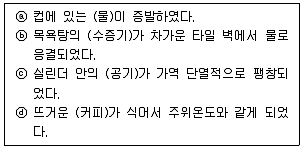

다음 4가지 경우에서 ( ) 안의 물질이 보유한 엔트로피가 증가한 경우는?
건설기계설비기사 2021년 2회 28번 문제 그림
  1. ① ⓐ
  2. ② ⓑ
  3. ③ ⓒ
  4. ④ ⓓ
정답 확인

정답 ①

29번
열역학 제2법칙과 관계된 설명으로 가장 옳은 것은?
  1. ① 과정(상태변화)의 방향성을 제시한다.
  2. ② 열역학적 에너지의 양을 결정한다.
  3. ③ 열역학적 에너지의 종류를 판단한다.
  4. ④ 과정에서 발생한 총 일의 양을 결정한다.
정답 확인

정답 ①

30번
실린더에 밀폐된 8kg의 공기가 그림과 같이 압력 P1=800kPa, 체적 V1=0.27m3 에서 P2=350kPa, V2=0.80m3 으로 직선 변화하였다. 이 과정에서 공기가 한 일은 약 몇 kJ 인가?
건설기계설비기사 2021년 2회 30번 문제 그림
  1. ① 305
  2. ② 334
  3. ③ 362
  4. ④ 390
정답 확인

정답 ①

31번
복사열을 방사하는 방사율과 면적이 같은 2개의 방열판이 있다. 각각의 온도가 A 방열판은 120℃, B 방열판은 80℃ 일 때 두 방열판의 복사 열전달량(QA/QB) 비는?
  1. ① 1.08
  2. ② 1.22
  3. ③ 1.54
  4. ④ 2.42
정답 확인

정답 ③

32번
이상적인 오토사이클의 열효율이 56.5% 이라면 압축비는 약 얼마인가? (단, 작동 유체의 비열비는 1.4로 일정하다.)
  1. ① 7.5
  2. ② 8.0
  3. ③ 9.0
  4. ④ 9.5
정답 확인

정답 ②

33번
어떤 열기관이 550K의 고열원으로부터 20kJ의 열량을 공급 받아 250K의 저열원에 14kJ의 열량을 방출할 때 이 사이클 의 Clausius 적분값과 가역, 비가역 여부의 설명으로 옳은 것은?
  1. ① Clausius 적분값은 –0.0196kJ/K 이고 가역사이클이다.
  2. ② Clausius 적분값은 –0.0196kJ/K 이고 비가역사이클이다.
  3. ③ Clausius 적분값은 0.0196kJ/K 이고 가역사이클이다.
  4. ④ Clausius 적분값은 0.0196kJ/K 이고 비가역사이클이다.
정답 확인

정답 ②

34번
그림과 같은 Rankine 사이클의 열효율은 약 얼마인가? (단, h는 엔탈피, s는 엔트로피를 나타내며, h1=191.8 kJ/kg, h2=193.8 kJ/kg, h3=2799.5 kJ/kg, h4=2007.5 kJ/kg 이다.)
건설기계설비기사 2021년 2회 34번 문제 그림
  1. ① 30.3%
  2. ② 36.7%
  3. ③ 42.9%
  4. ④ 48.1%
정답 확인

정답 ①

35번
오토 사이클로 작동되는 기관에서 실린더의 극간 체적 (clearance volume)이 행정 체적(stroke volume)의 15%라 고 하면 이론 열효율은 약 얼마인가? (단, 비열비 k=1.4 이 다.)
  1. ① 39.3%
  2. ② 45.2%
  3. ③ 50.6%
  4. ④ 55.7%
정답 확인

정답 ④

36번
상태 1에서 경로 A를 따라 상태 2로 변화하고 경로 B를 따 라 다시 상태 1로 돌아오는 가역 사이클이 있다. 아래의 사 이클에 대한 설명으로 틀린 것은?
건설기계설비기사 2021년 2회 36번 문제 그림
  1. ① 사이클 과정 동안 시스템의 내부에너지 변화량은 0 이 다.
  2. ② 사이클 과정 동안 시스템은 외부로부터 순(net) 일을 받 았다.
  3. ③ 사이클 과정 동안 시스템의 내부에서 외부로 순(net) 열 이 전달되었다.
  4. ④ 이 그림으로 사이클 과정 동안 총 엔트로피 변화량을 알 수 없다.
정답 확인

정답 ④

37번
기체상수가 0.462kJ/(kg·K)인 수증기를 이상기체로 간주할 때 정압비열(kJ/(kg·K))은 약 얼마인가? (단, 이 수증기의 비 열비는 1.33 이다.)
  1. ① 1.86
  2. ② 1.54
  3. ③ 0.64
  4. ④ 0.44
정답 확인

정답 ①

38번
카르노사이클로 작동되는 열기관이 200kJ의 열을 200℃에 서 공급받아 20℃에서 방출한다면 이 기관의 일은 약 얼마 인가?
  1. ① 38 kJ
  2. ② 54 kJ
  3. ③ 63 kJ
  4. ④ 76 kJ
정답 확인

정답 ④

39번
압력 100kPa, 온도 20℃인 일정량의 이상기체가 있다. 압력 을 일정하게 유지하면서 부피가 처음 부피의 2배가 되었을 때 기체의 온도는 약 몇 ℃가 되는가?
  1. ① 148
  2. ② 256
  3. ③ 313
  4. ④ 586
정답 확인

정답 ③

40번
시스템 내의 임의의 이상기체 1kg이 채워져 있다. 이 기체 의 정압비열은 1.0 kJ/(kg·K)이고, 초기 온도가 50℃인 상태 에서 323kJ의 열량을 가하여 팽창시킬 때 변경 후 체적은 변경 전 체적의 약 몇 배가 되는가? (단, 정압과정으로 팽창 한다.)
  1. ① 1.5배
  2. ② 2배
  3. ③ 2.5배
  4. ④ 3배
정답 확인

정답 ②

42번
단면적이 각각 10cm2와 20cm2인 관이 서로 연결되어 있다. 비압축성 유동이라 가정하면 20cm2 관속의 평균유속이 2.4m/s 일 때 10cm2 관내의 평균속도는 약 몇 m/s 인가?
  1. ① 4.8
  2. ② 1.2
  3. ③ 9.6
  4. ④ 2.4
정답 확인

정답 ①

43번
5℃의 물[점성계수 1.5×10-3 kg/(m·s)]이 안지름 0.25cm, 길이 10m인 수평관 내부를 1m/s로 흐른다. 이 때 레이놀즈 수는 얼마인가?
  1. ① 166.7
  2. ② 600
  3. ③ 1666.7
  4. ④ 6000
정답 확인

정답 ③

44번
비압축성 유동에 대한 Navier-Stokes 방정식에서 나타나지 않는 힘은?
  1. ① 체적력(중력)
  2. ② 압력
  3. ③ 점성력
  4. ④ 표면장력
정답 확인

정답 ④

45번
그림과 같은 수문에서 멈춤장치 A가 받는 힘은 약 몇 kN 인가? (단, 수문의 폭은 3m 이고, 수은의 비중은 13.6 이 다.)
건설기계설비기사 2021년 2회 45번 문제 그림
  1. ① 37
  2. ② 510
  3. ③ 586
  4. ④ 879
정답 확인

정답 ③

46번
수력구배선(hydraulic grade line)에 대한 설명으로 옳은 것 은?
  1. ① 에너지선보다 위에 있어야 한다.
  2. ② 항상 수평선이다.
  3. ③ 위치수두와 속도수두의 합을 나타내며 주로 에너지선 아 래에 있다.
  4. ④ 위치수두와 압력수두의 합을 나타내며 주로 에너지선 아 래에 있다.
정답 확인

정답 ④

47번
그림과 같이 바닥부 단면적이 1m2인 탱크에 설치된 노즐에 서 수면과 노즐 중심부 사이 높이가 1m 인 경우 유량을 Q 라고 한다. 이 유량을 2배로 하기 위해서는 수면 상에 약 몇 kg 정도의 피스톤을 놓아야 하는가?
  1. ① 1000
  2. ② 2000
  3. ③ 3000
  4. ④ 4000
정답 확인

정답 ③

48번
매끄러운 원관에서 물의 속도가 V일 때 압력강하가 △p1이 었고, 이때 완전한 난류유동이 발생되었다. 속도는 2V로 하 여 실험을 하였다면 압력강하는 얼마가 되는가?
  1. ① △p1
  2. ② 2△p1
  3. ③ 4△p1
  4. ④ 8△p1
정답 확인

정답 ③

49번
2차원 직각좌표계(x, y)에서 유동함수(stream function, ψ) 가 ψ = y-x2인 정상 유동이 있다. 다음 보기 중 속도의 크 기가 √5인 점(x, y)을 모두 고르면?
건설기계설비기사 2021년 2회 49번 문제 그림건설기계설비기사 2021년 2회 49번 문제 그림
  1. ① ㄱ
  2. ② ㄷ
  3. ③ ㄱ, ㄴ
  4. ④ ㄴ, ㄷ
정답 확인

정답 ③

51번
마노미터를 설치하여 액체탱크의 수압을 측정하려고 한다. 수은(비중 = 13..6) 액주의 높이차 H = 50cm 이면 A점에 서의 계기압력은 약 얼마인가? (단, 액체의 밀도는 900 kg/m3 이다.)
건설기계설비기사 2021년 2회 51번 문제 그림
  1. ① 63.9 kPa
  2. ② 4.2 kPa
  3. ③ 63.9 Pa
  4. ④ 4.2 Pa
정답 확인

정답 ①

52번
비중이 0.85 이고 동점성계수가 3×10-4 m2/s 인 기름이 안 지름 10cm 원관 내를 20L/s로 흐른다. 이 원관 100m 길이 에서의 수두손실은 약 몇 m 인가?
  1. ① 16.6
  2. ② 24.9
  3. ③ 49.8
  4. ④ 82.1
정답 확인

정답 ②

53번
동점성계수가 10cm2/s 이고 비중이 1.2인 유체의 점성계수 는 몇 Pa·s 인가?
  1. ① 1.2
  2. ② 0.12
  3. ③ 2.4
  4. ④ 0.24
정답 확인

정답 ①

55번
다음 중 Hagen-Poiseuille 법칙을 이용한 세관식 점도계는?
  1. ① 맥미셸(MacMichael) 점도계
  2. ② 세이볼트(Saybolt) 점도계
  3. ③ 낙구식 점도계
  4. ④ 스토머(Stormer) 점도계
정답 확인

정답 ②

56번
길이 100m의 배를 길이 5m인 모형으로 실험할 때, 실형이 40km/h로 움직이는 경우와 역학적 상사를 만족시키기 위한 모형의 속도는 약 몇 km/h 인가? (단, 점성마찰은 무시한 다.)
  1. ① 4.66
  2. ② 8.94
  3. ③ 12.96
  4. ④ 18.42
정답 확인

정답 ②

57번
한 변이 2m인 위가 열려있는 정육면체 통에 물을 가득 담 아 수평방향으로 9.8m/s2의 가속도로 잡아당겼을 때 통에 남아 있는 물의 양은 약 몇 m3 인가?
건설기계설비기사 2021년 2회 57번 문제 그림
  1. ① 8
  2. ② 4
  3. ③ 2
  4. ④ 1
정답 확인

정답 ②

59번
그림과 같이 비중이 0.83인 기름이 12m/s의 속도로 수직 고정평판에 직각으로 부딪치고 있다. 판에 작용하는 힘 F는 약 몇 N 인가?
건설기계설비기사 2021년 2회 59번 문제 그림
  1. ① 23.5
  2. ② 28.9
  3. ③ 288.6
  4. ④ 234.7
정답 확인

정답 ④

60번
평판 위를 지나는 경계층 유동에서 경계층 두께가 δ인 경계 층 내 속도 u가 로 주어진다. 여기서 y는 평판까지 거리, U는 주류속도이다. 이 때 경계층 배제 두께(boundary layer displacement thinkness) δ*와 δ의 비 δ*/δ 는 약 얼마인가?
건설기계설비기사 2021년 2회 60번 문제 그림
  1. ① 0.333
  2. ② 0.363
  3. ③ 0.500
  4. ④ 0.667
정답 확인

정답 ②

61번
6m3/min의 송출량으로 물을 송수하는 원심펌프가 있다. 흡 입관 안지름은 200mm, 토출관 안지름은 150mm이며, 펌프 기준면에서 측정한 흡입압력은 –20kPa(게이지 압력)이고, 펌프 기준면으로부터 1.5m 위에서 측정한 토출압력은 147kPa(게이지 압력)일 때 이 펌프를 작동하는데 필요한 동 력은 약 몇 kW인가? (단, 주어진 조건 외의 각종 손실은 무 시한다.)
  1. ① 56.2
  2. ② 36.8
  3. ③ 19.3
  4. ④ 7.45
정답 확인

정답 ③

62번
유효 낙차 93m, 유량 200m3/s인 수차의 이론출력(MW)은 얼마인가? (단, 물의 비중량은 9800N/m3이다.)
  1. ① 1822
  2. ② 182
  3. ③ 3644
  4. ④ 364
정답 확인

정답 ②

63번
원심펌프의 기본 구성품 중 펌프의 종류에 따라서는 없어도 가능한 구성품은?
  1. ① 회전차(Impeller)
  2. ② 안내깃(Guide vane)
  3. ③ 케이싱(Casing)
  4. ④ 펌프(Pump shaft)
정답 확인

정답 ②

64번
수차의 수격현상에 대한 설명으로 틀린 것은?
  1. ① 기동이나 정지 또는 부하가 갑자기 변화할 경우 유입수 량이 급변함에 따라 수격현상이 발생하게 된다.
  2. ② 수격현상은 진동의 원인이 되고 경우에 따라서는 수관을 파괴시키기도 한다.
  3. ③ 수차 케이싱에 압력조절기를 설치하여 부하가 급변할 경 우 방출유량을 조절하여 수격현상을 방지한다.
  4. ④ 수차에 서지탱크를 설치하여 관내 압력변화를 크게 하여 수격현상을 방지할 수 있다.
정답 확인

정답 ④

65번
루츠형 진공 펌프가 동일한 압력 사용 범위에서 다른 진공 펌프와 비교하여 가지는 장점이 아닌 것은?
  1. ① 1회전의 배기용적이 비교적 크므로 소형에서도 큰 배기 속도가 얻어진다.
  2. ② 넓은 압력 범위에서도 양호한 배기성능이 발휘된다.
  3. ③ 배기밸브가 없으므로 진동이 적다.
  4. ④ 높은 압력에서도 요구되는 모터 용량이 크지 않아 1000Pa 이상의 압력에서 단독으로 사용하기 적합하다.
정답 확인

정답 ④

66번
기계적 에너지를 유체 에너지(주로 압력에너지 형태)로 변환 시키는 장치를 보기에서 모두 고른다면?
건설기계설비기사 2021년 2회 66번 문제 그림
  1. ① ㉠, ㉡, ㉣
  2. ② ㉠, ㉢
  3. ③ ㉠, ㉡, ㉢
  4. ④ ㉢, ㉣
정답 확인

정답 ③

67번
펌프에서 공동현상(cavitation)이 주로 일어나는 곳을 옳게 설명한 것은?
  1. ① 회전차 날개의 입구를 조금 지나 날개의 표면(front)에서 일어난다.
  2. ② 펌프의 흡입구에서 일어난다.
  3. ③ 흡입구 바로 앞에 있는 곡관부에서 일어난다.
  4. ④ 회전차 날개의 입구를 조금 지나 날개의 이면(back)에서 일어난다.
정답 확인

정답 ④

68번
수차의 형식을 물이 작용하는 주된 에너지의 종류(위치에너 지, 속도에너지, 압력에너지)에 따라 크게 3가지로 구분하는 데 이 분류에 속하지 않는 것은?
  1. ① 중력수차
  2. ② 축류수차
  3. ③ 충동수차
  4. ④ 반동수차
정답 확인

정답 ②

69번
유체커플링에서 드래그 토크(drag torque)에 대한 설명으로 가장 적절한 것은?
  1. ① 원동축은 회전하고 종동축이 정지해 있을 때의 토크
  2. ② 종동축과 원동축의 토크 비가 1일 때의 토크
  3. ③ 종동축에 부하가 걸리지 않을 때의 토크
  4. ④ 종동축의 속도가 원동축의 속도보다 커지기 시작할 때의 토크
정답 확인

정답 ①

70번
프로펠러 풍차에서 이론효율이 최대로 되는 조건은 다음 중 어느 것인가? (단, V0는 풍차 입구의 풍속, V2는 풍차 후류 의 풍속이다.)
  1. ① V2 = V0 / 3
  2. ② V2 = V0 / 2
  3. ③ V2 = V0
  4. ④ V2 = V0
정답 확인

정답 ①

71번
유압펌프의 소음 및 진동이 크게 발생하는 이유로 적절하지 않은 것은?
  1. ① 흡입관 또는 필터가 막힌 경우
  2. ② 펌프의 설치 위치가 매우 높은 경우
  3. ③ 토출 압력이 매우 높게 설정된 경우
  4. ④ 흡입관이 직경이 매우 크거나 길이가 짧을 경우
정답 확인

정답 ④

72번
유량 제어 밸브를 실린더 출구 측에 설치한 회로로서 실린 더에서 유출되는 유량을 제어하여 피스톤 속도를 제어하는 회로는?
  1. ① 미터 인 회로
  2. ② 미터 아웃 회로
  3. ③ 블리드 오프 회로
  4. ④ 카운터 밸런스 회로
정답 확인

정답 ②

73번
오일 탱크의 구비 조건에 대한 설명으로 적절하지 않은 것 은?
  1. ① 오일 탱크의 바닥면은 바닥에서 일정 간격 이상을 유지 하는 것이 바람직하다.
  2. ② 오일 탱크는 스트레이너의 삽입이나 분리를 용이하게 할 수 있는 출입구를 만든다.
  3. ③ 오일 탱크 내에 격판(방해판)은 오일의 순환거리를 짧게 하고 기포의 방출이나 오일의 냉각을 보존한다.
  4. ④ 오일 탱크의 용량은 장치의 운전중지 중 장치내의 작동 유가 복귀하여도 지장이 없을 만큼의 크기를 가져야 한 다.
정답 확인

정답 ③

74번
다음 간략기호의 명칭은? (단, 스프링이 없는 경우이다.)
건설기계설비기사 2021년 2회 74번 문제 그림
  1. ① 체크 밸브
  2. ② 스톱 밸브
  3. ③ 일정 비율 감압 밸브
  4. ④ 저압 우선형 셔틀 밸브
정답 확인

정답 ①

75번
패킹 재료로서 요구되는 성질로 적절하지 않은 것은?
  1. ① 내마모성이 있을 것
  2. ② 작동유에 대하여 적당한 저항성이 있을 것
  3. ③ 온도, 압력의 변화에 충분히 견딜 수 있을 것
  4. ④ 패킹이 유체와 접하므로 그 유체에 의해 연화되는 재질 일 것
정답 확인

정답 ④

76번
토출량이 일정하지 않으며 주로 저압에서 사용하는 비용적 형 펌프의 종류가 아닌 것은?
  1. ① 베인 펌프
  2. ② 원심 펌프
  3. ③ 축류 펌프
  4. ④ 혼류 펌프
정답 확인

정답 ①

77번
유압 실린더에서 오일에 의해 피스톤에 15MPa 의 압력이 가해지고 피스톤 속도가 3.5cm/s 일 때 이 실린더에서 발 생하는 동력은 약 몇 kW 인가? (단, 실린더 안지름은 100mm 이다.)
  1. ① 2.74
  2. ② 4.12
  3. ③ 6.18
  4. ④ 8.24
정답 확인

정답 ②

78번
유량 제어 밸브에 속하는 것은?
  1. ① 스톱 밸브
  2. ② 릴리프 밸브
  3. ③ 브레이크 밸브
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ①

79번
다음 기호의 명칭은?
건설기계설비기사 2021년 2회 79번 문제 그림
  1. ① 풋 밸브
  2. ② 감압 밸브
  3. ③ 릴리프 밸브
  4. ④ 디셀러레이션 밸브
정답 확인

정답 ③

80번
유압 및 유압 장치에 대한 설명으로 적절하지 않은 것은?
  1. ① 자동제어, 원격제어가 가능하다.
  2. ② 오일에 기포가 섞이거나 먼지, 이물질에 의해 고장이나 작동이 불량할 수 있다.
  3. ③ 굴삭기와 같은 큰 힘을 필요로 하는 건설기계는 유압보 다는 공압을 사용한다.
  4. ④ 유압 장치는 공압 장치에 비해 복귀관과 같은 배관을 필 요로 하므로 배관이 상대적으로 복잡해질 수 있다.
정답 확인

정답 ③

81번
파일해머의 종류가 아닌 것은?
  1. ① 드롭 해머
  2. ② 디젤 해머
  3. ③ 탬핑 콤팩트 해머
  4. ④ 진동 해머
정답 확인

정답 ③

82번
도로의 아스팔트 포장을 위한 기계가 아닌 것은?
  1. ① 아스팔트 클리너
  2. ② 아스팔트 피니셔
  3. ③ 아스팔트 믹싱 플랜트
  4. ④ 아스팔트 디스트리뷰터(살포기)
정답 확인

정답 ①

83번
클러치가 미끄러지는 원인으로 적절하지 않은 것은?
  1. ① 압력판의 마멸
  2. ② 클러치판의 경화 및 오일 부착
  3. ③ 클러치 페달의 자유간극 과소
  4. ④ 클러치 스프링의 자유길이 및 장력 과대
정답 확인

정답 ④

84번
건설기계관리업무처리규정상 콘크리트 믹서트럭의 규격 표 시방법은?
  1. ① 유제 탱크의 용량(l)
  2. ② 콘크리트를 생산하는 시간(h)
  3. ③ 콘크리트 믹서트럭의 작업수
  4. ④ 혼합 또는 교반장치의 1회 작업 능력(m3)
정답 확인

정답 ④

85번
버킷계수는 1.15, 토량환산계수는 1.1, 작업효율은 80%이 고, 1회 사이클 타임은 30초, 버킷 용량은 1.4m3 인 로더의 시간당 작업량은 약 몇 m3/h 인가?
  1. ① 141
  2. ② 170
  3. ③ 192
  4. ④ 215
정답 확인

정답 ②

86번
비금속 재료인 합성수지는 크게 열가소성 수지와 열경화성 수지로 구분하는데, 다음 중 열가소성 수지에 속하는 것은?
  1. ① 페놀 수지
  2. ② 멜라민 수지
  3. ③ 아크릴 수지
  4. ④ 실리콘 수지
정답 확인

정답 ③

87번
피스톤식 콘크리트 펌프(스윙 밸브 형식)의 주요 구성 요소 가 아닌 것은?
  1. ① 로터
  2. ② 스윙 파이프
  3. ③ 콘크리트 호퍼
  4. ④ 콘크리트 피스톤
정답 확인

정답 ①

88번
굴삭기의 작업 장치별 각종 용어 설명으로 틀린 것은?
  1. ① 암핀이란 붐과 암을 연결하는 핀 또는 볼트 등의 이음장 치를 말한다.
  2. ② 암의 길이란 붐 핀의 중심에서 암핀 중심까지의 거리를 말한다.
  3. ③ 투스란 버킷의 절삭날 부분에 이음장치에 의하여 부착된 수개의 돌출물을 말한다.
  4. ④ 붐이란 한쪽 끝은 상부장치에 연결되고 다른쪽 끝은 암 또는 버킷에 연결된 구조로 버킷의 상하 운동이 주요 목 적인 것을 말한다.
정답 확인

정답 ②

89번
굴삭기의 작업 장치에 해당하지 않는 것은?
  1. ① 어스 오거
  2. ② 유압 셔블
  3. ③ 트랙
  4. ④ 백호
정답 확인

정답 ③

90번
플랜트 설비에서 원심력에 의하여 입자를 분리하는 집진장 치는?
  1. ① 코트렐 집진장치
  2. ② 백 필터 집진장치
  3. ③ 중력 침강식 집진장치
  4. ④ 멀티 사이클론 집진장치
정답 확인

정답 ④

91번
일반 배관용 스테인리스강관의 종류로 옳은 것은?
  1. ① STS 304 TPD, STS 316 TPD
  2. ② STS 304 TPD, STS 415 TPD
  3. ③ STS 316 TPD, STS 404 TPD
  4. ④ STS 404 TPD, STS 415 TPD
정답 확인

정답 ①

92번
동관 이음방법에 해당하지 않는 것은?
  1. ① 연납땜 이음
  2. ② 노허브 이음
  3. ③ 경납땜 이음
  4. ④ 플랜지 이음
정답 확인

정답 ②

93번
동력 나사절삭기의 종류가 아닌 것은?
  1. ① 호브식
  2. ② 로터리식
  3. ③ 오스터식
  4. ④ 다이헤드식
정답 확인

정답 ②

94번
레스트레인트(restraint)의 종류가 아닌 것은?
  1. ① 앵커
  2. ② 스토퍼
  3. ③ 가이드
  4. ④ 브레이스
정답 확인

정답 ④

95번
급·배스 배관시공 완료 후 실시하는 시험 방법의 종류가 아 닌 것은?
  1. ① 수압시험
  2. ② 만수시험
  3. ③ 인장시험
  4. ④ 연기시험
정답 확인

정답 ③

96번
배관의 피복 및 시험에 대한 설명으로 적절하지 않은 것 은?(문제 오류로 가답안 발표시 4번으로 발표되었지만 확정 답안 발표시 1, 4번이 정답처리 되었습니다. 여기서는 가답 안인 4번을 누르시면 정답 처리 됩니다.)
  1. ① 노출된 배수관일 경우 방음을 줄이기 위해 피복을 해야 한다.
  2. ② 급수에 사용되는 물의 종류에 따라 방로용 피복의 시공 여부와 두께가 결정되어진다.
  3. ③ 피복재 위에는 테이프를 감고 페인트칠을 하여 마무리 한다.
  4. ④ 배수의 경우 관내를 흐르는 물의 온도가 주변 공기의 노 점온도 보다 높을 경우 관 표면에 이슬이 맺힌다.
정답 확인

정답 ④

97번
주철관에 대한 설명으로 적절하지 않은 것은?
  1. ① 제조 방법으로는 수직법과 원심력법이 있다.
  2. ② 균열방지와 강도, 연성 등을 보강한 구상흑연주철이 사 용된다.
  3. ③ 일반적으로 강도가 낮은 곳에는 고급 주철, 강도가 높은 곳에는 보통 주철이 사용된다.
  4. ④ 배수용 주철관은 오수, 배수 배관용으로 사용되며, 급수 용 주철관보다 두께가 얇은 것이 사용된다.
정답 확인

정답 ③

98번
금긋기 공구의 종류가 아닌 것은?
  1. ① 줄
  2. ② 정반
  3. ③ 센터 펀치
  4. ④ 서피스 게이지
정답 확인

정답 ①

99번
50℃의 물을 온도가 20℃, 관의 길이가 25m인 관에 공급할 경우 관의 신축량은 약 몇 m 인가? (단, 관의 열팽창계수는 0.01 mm/m·℃로 한다.)
  1. ① 7.5
  2. ② 0.0075
  3. ③ 8.75
  4. ④ 0.00875
정답 확인

정답 ②

100번
신축이음의 형식이 아닌 것은?
  1. ① 슬리브형
  2. ② 루프형
  3. ③ 플랜지형
  4. ④ 벨로스형 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2021년 1회 다음 회차2021년 3회

건설기계설비기사의 다른 회차

2021년 3회
2021-08-14 · 90문항
2021년 2회
2021-05-15 · 91문항
2021년 1회
2021-03-07 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 87문항
2019년 2회
2019-08-04 · 86문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-08-19 · 89문항
2018년 2회
2018-04-28 · 88문항
2018년 1회
2018-03-04 · 88문항
2017년 2회
2017-08-26 · 84문항
2017년 1회
2017-05-07 · 91문항
2016년 2회
2016-08-21 · 89문항
2016년 1회
2016-03-06 · 84문항
