건설기계설비기사 2017년 1회 기출문제

2017-05-07 시행 · 91문항

이 회차 문제 풀기 →
2번
세로탄성계수가 210 GPa인 재료에 200MPa의 인장응력을 가했을 때 재료 내부에 저장되는 단위 체적당 탄성변형에너 지는 약 몇 Nㆍm/m3인가?
  1. ① 95.238
  2. ② 95238
  3. ③ 18.538
  4. ④ 185380
정답 확인

정답 ②

3번
오일러의 좌굴 응력에 대한 설명으로 틀린 것은?
  1. ① 단면의 회전반경의 제곱에 비례한다.
  2. ② 길이의 제곱에 반비례한다.
  3. ③ 세장비의 제곱에 비례한다.
  4. ④ 탄성계수에 비례한다.
정답 확인

정답 ③

4번
공칭응력(nominal stress : σn)과 진응력(true stress : σt) 사 이의 관계식으로 옳은 것은? (단, εn은 공칭변형율(nominal strain), εt는 진변형율(true strain)이다.)
  1. ① σt=σn(1+εt)
  2. ② σt=σn(1+εn)
  3. ③ σt=In(1+σn)
  4. ④ σt=In(σn+εn)
정답 확인

정답 ②

5번

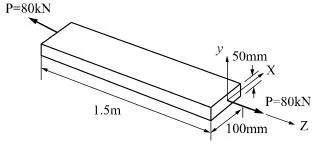

다음 막대의 z방향으로 80kN의 인장력이 작용할 때 x 방향의 변형량은 몇 μm인가? (단, 탄성계수 E=200 GPa, 포아송 비 v=0.32, 막대크기 x=100mm, y=50mm, z=1.5m이다.)
건설기계설비기사 2017년 1회 5번 문제 그림
  1. ① 2.56
  2. ② 25.6
  3. ③ -2.56
  4. ④ -25.6
정답 확인

정답 ③

7번

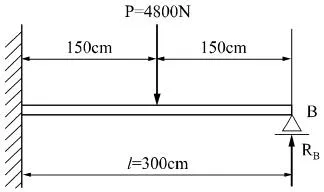

그림과 같은 일단고정 타단지지보의 중앙에 P=4800N의 하중 이 작용하면 지지점의 반력(RB)은 약 몇 kN인가?
건설기계설비기사 2017년 1회 7번 문제 그림
  1. ① 3.2
  2. ② 2.6
  3. ③ 1.5
  4. ④ 1.2
정답 확인

정답 ③

9번
길이 15m, 봉의 지름 10mm인 강봉에 P=8kN을 작용시킬 때 이 봉의 길이방향 변형량은 약 몇 cm인가? (단, 이 재료의 세로탄성계수는 210 GPa이다.)
  1. ① 0.52
  2. ② 0.64
  3. ③ 0.73
  4. ④ 0.85
정답 확인

정답 ③

10번
그림과 같이 강선이 천정에 매달려 100kN의 무게를 지탱하 고 있을 때, AC 강선이 받고 있는 힘은 약 몇 kN인가?
건설기계설비기사 2017년 1회 10번 문제 그림
  1. ① 30
  2. ② 40
  3. ③ 50
  4. ④ 60
정답 확인

정답 ③

11번

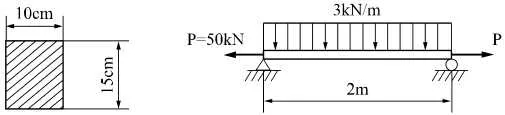

그림과 같은 직사각형 단면을 갖는 단순지지보에 3kN/m의 균일 분포하중과 축방향으로 50kN의 인장력이 작용할 때 단면에 발생하는 최대 인장 응력은 약 몇 MPa인가?
건설기계설비기사 2017년 1회 11번 문제 그림
  1. ① 0.67
  2. ② 3.33
  3. ③ 4
  4. ④ 7.33
정답 확인

정답 ④

13번
그림과 같은 단순보(단면 8cm X 6cm)에 작용하는 최대 전 단응력은 몇 kPa인가?
  1. ① 315
  2. ② 630
  3. ③ 945
  4. ④ 1260
정답 확인

정답 ③

14번
동일한 전단력이 작용할 때 원형 단면 보의 지름을 d에서 3d로 하면 최대 전단응력의 크기는? (단, τmax는 지름이 d 일 때의 최대전단응력이다.)
  1. ① 9τmax
  2. ② 3τmax
  3. ③ 1/3max
  4. ④ 1/9max
정답 확인

정답 ④

15번
정사각형의 단면을 가진 기둥에 P=80kN의 압축하중이 작용 할 때 6MPa의 압축응력이 발생하였다면 단면의 한 변의 길 이는 몇 cm인가?
  1. ① 11.5
  2. ② 15.4
  3. ③ 20.1
  4. ④ 23.1
정답 확인

정답 ①

16번
그림과 같이 단순화한 길이 1m의 차축 중심에 집중하중 100kN이 작용하고, 100rpm으로 400kW의 동력을 전달할 때 필요한 차축의 지름은 최소 몇 cm인가? (단, 축의 허용 굽힘 응력은 85MPa로 한다.)
건설기계설비기사 2017년 1회 16번 문제 그림
  1. ① 4.1
  2. ② 8.1
  3. ③ 12.3
  4. ④ 16.3
정답 확인

정답 ④

17번

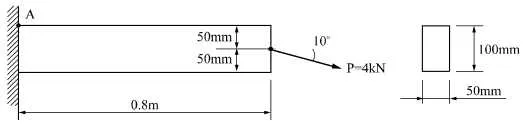

그림과 같은 직사각형 단면의 보에 P=4kN의 하중이 10° 경 사진 방향으로 작용한다. A점에서의 길이 방향의 수직응력 을 구하면 약 몇 MPa인가?
건설기계설비기사 2017년 1회 17번 문제 그림
  1. ① 3.89
  2. ② 5.67
  3. ③ 0.79
  4. ④ 7.46
정답 확인

정답 ④

18번
그림과 같은 단순보에서 전단력이 0이 되는 위치는 A지점에 서 몇 m 거리에 있는가?
  1. ① 4.8
  2. ② 5.8
  3. ③ 6.8
  4. ④ 7.8
정답 확인

정답 ②

20번
두께가 1cm, 지름 25cm의 원통형 보일러에 내압이 작용하 고 있을 때, 면내 최대 전단응력이 –62.5MPa이었다면 내압 P는 몇 MPa인가?
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 20
정답 확인

정답 ④

21번
그림과 같이 상태 1, 2 사이에 계가 1→A→2→B→1과 같은 사이클을 이루고 있을 때, 열역학 제1법칙에 가장 적합한 표현은? (단, 여기서 Q는 열량, W는 계가 하는 일, U는 내 부에너지를 나타낸다.)
건설기계설비기사 2017년 1회 21번 문제 그림
  1. ① dU=δQ+δW
  2. ② ΔU=Q-W
  3. ③ ∮δQ=∮δW
  4. ④ ∮δQ=∮δU
정답 확인

정답 ③

22번
8°C의 이상기체를 가역단열 압축하여 그 체적을 1/5로 하였 을 때 기체의 온도는 약 몇 °C인가? (단, 이 기체의 비열비 는 1.4 이다.)
  1. ① -125°C
  2. ② 294°C
  3. ③ 222°C
  4. ④ 262°C
정답 확인

정답 ④

23번
다음 중 정확하게 표기된 SI 기본단위(7가지)의 개수가 가장 많은 것은? (단, SI 유도단위 및 그 외 단위는 제외한다.)
  1. ① A, Cd, ℃, kg, m, Mol, N, S
  2. ② cd, J, K, kg, m, Mol, Pa, S
  3. ③ A, J, ℃, kg, km, mol, S, W
  4. ④ K, kg, km, mol, N, Pa, S, W
정답 확인

정답 ②

24번

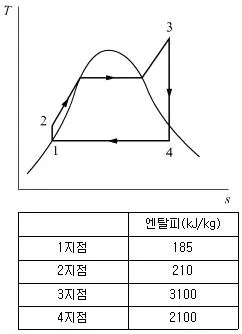

그림의 랭킨 사이클(온도(T)-엔트로피(s)선도)에서 각각의 지점에서 엔탈피는 표와 같을 때 이 사이클의 효율은 약 몇 % 인가?
건설기계설비기사 2017년 1회 24번 문제 그림
  1. ① 33.7%
  2. ② 28.4%
  3. ③ 25.2%
  4. ④ 22.9%
정답 확인

정답 ①

25번
오토(Otto) 사이클에 관한 일반적인 설명 중 틀린 것은?
  1. ① 불꽃 점화 기관의 공기 표준 사이클이다.
  2. ② 연소과정을 정적 가열과정으로 간주한다.
  3. ③ 압축비가 클수록 효율이 높다.
  4. ④ 효율은 작업기체의 종류와 무관하다.
정답 확인

정답 ④

26번
열교환기를 흐름 배열(flow arrangement)에 따라 분류할 때 그림과 같은 형식은?
건설기계설비기사 2017년 1회 26번 문제 그림
  1. ① 평행류
  2. ② 대향류
  3. ③ 병행류
  4. ④ 직교류
정답 확인

정답 ④

27번
압력이 106N2, 체적이 1m3인 공기가 압력이 일정한 상태에 서 400kJ의 일을 하였다. 변화 후의 체적은 약 몇 m3인가?
  1. ① 1.4
  2. ② 1.0
  3. ③ 0.6
  4. ④ 0.4
정답 확인

정답 ①

28번
어느 증기터빈에 0.4kg/s로 증기가 공급되어 260kW의 출력 을 낸다. 입구의 증기 엔탈피 및 속도는 각각 3000kJ/kg, 720m/s, 출구의 증기 엔탈피 및 속도는 각각 2500kJ/kg, 120m/s이면, 이 터빈의 열손실은 약 몇 kW가 되는가?
  1. ① 15.9
  2. ② 40.8
  3. ③ 20.0
  4. ④ 104
정답 확인

정답 ②

29번
열역학 제2법칙과 관련된 설명으로 옳지 않은 것은?
  1. ① 열효율이 100%인 열기관은 없다.
  2. ② 저온 물체에서 고온 물체로 열은 자연적으로 전달되지 않는다.
  3. ③ 폐쇄계와 그 주변계가 열교환이 일어날 경우 폐쇄계와 주변계 각각의 엔트로피는 모두 상승한다.
  4. ④ 동일한 온도 범위에서 작동되는 가역 열기관은 비가역 열기관보다 열효율이 높다.
정답 확인

정답 ③

30번
출력 10000kW의 터빈 플랜트의 시간당 연료소비량이 5000kg/h이다. 이 플랜트의 열효율은 약 몇 %인가? (단, 연료의 발열량은 33440kJ/kg이다.)
  1. ① 25.4%
  2. ② 21.5%
  3. ③ 10.9%
  4. ④ 40.8%
정답 확인

정답 ②

31번
저열원 20℃와 고열원 700℃ 사이에서 작동하는 카르노 열 기관의 열효율은 약 몇 %인가?
  1. ① 30.1%
  2. ② 69.9%
  3. ③ 52.9%
  4. ④ 74.1%
정답 확인

정답 ②

32번
100kPa, 25℃ 상태의 공기가 있다. 이 공기의 엔탈피가 298.615kJ/kg이라면 내부에너지는 약 몇 kJ/kg인가? (단, 공기는 분자량 28.97인 이상기체로 가정한다.)
  1. ① 213.05 kJ/kg
  2. ② 241.07 kJ/kg
  3. ③ 298.15 kJ/kg
  4. ④ 383.72 kJ/kg
정답 확인

정답 ①

33번
보일러 입구의 압력이 9800 kN/m2 이고, 응축기의 압력이 4900 N/m2 일 때 펌프가 수행한 일은 약 몇 kJ/kg 인가? (단, 물의 비체적은 0.001m3/kg 이다.)
  1. ① 9.79
  2. ② 15.17
  3. ③ 87.25
  4. ④ 180.52
정답 확인

정답 ①

34번
온도 15℃, 압력 100kPa 상태의 체적이 일정한 용기 안에 어떤 이상 기체 5kg이 들어있다. 이 기체가 50℃가 될 때까 지 가열되는 동안의 엔트로피 증가량은 약 몇 kJ/K 인가? (단, 이 기체의 정압비열과 정적비열은 각각 1.001KJ/kgㆍK , 0.7171KJ/kgㆍK 이다.)
  1. ① 0.411
  2. ② 0.486
  3. ③ 0.575
  4. ④ 0.732
정답 확인

정답 ①

35번
10 kg의 증기가 온도 50℃, 압력 38kPa, 체적 7.5m3일 때 총 내부에너지는 6700kJ이다. 이와 같은 상태의 증기가 가 지고 있는 엔탈피는 약 몇 kJ인가?
  1. ① 606
  2. ② 1794
  3. ③ 3305
  4. ④ 6985
정답 확인

정답 ④

36번
역 Carnot cycle로 300K와 240K사이에서 작동하고 있는 냉 동기가 있다. 이 냉동기의 성능계수는?
  1. ① 3
  2. ② 4
  3. ③ 5
  4. ④ 6
정답 확인

정답 ②

37번
다음 중 비가역 과정으로 볼 수 없는 것은?
  1. ① 마찰 현상
  2. ② 낮은 압력으로의 자유 팽창
  3. ③ 등온 열전달
  4. ④ 상이한 조성물질의 혼합
정답 확인

정답 ③

38번
압력이 일정할 때 공기 5kg을 0℃에서 100℃까지 가열하는 데 필요한 열량은 약 몇 kJ인가? (단, 비열(Cp)은 온도 T (℃)에 관계한 함수로 Cp(kJ/(kg*℃))=1.01+0.000046*T이 다.)
  1. ① 365
  2. ② 436
  3. ③ 480
  4. ④ 507
정답 확인

정답 ④

39번
밀폐계에서 기체의 압력이 100kPa으로 일정하게 유지되면 서 체적이 1m3 에서 2m3으로 증가되었을 때 옳은 설명은?
  1. ① 밀폐계의 에너지 변화는 없다.
  2. ② 외부로 행한 일은 100kJ이다.
  3. ③ 기체가 이상기체라면 온도가 일정하다.
  4. ④ 기체가 받은 열은 100kJ이다.
정답 확인

정답 ②

40번
다음 온도에 관한 설명 중 틀린 것은?
  1. ① 온도는 뜨겁거나 차가운 정도를 나타낸다.
  2. ② 열역학 제0법칙은 온도 측정과 관계된 법칙이다.
  3. ③ 섭씨온도는 표준 기압하에서 물의 어는 점과 끓는 점을 각각 0과 100으로 부여한 온도척도이다.
  4. ④ 화씨 온도 F와 절대온도 K 사이에는 K=F+273.15의 관 계가 성립한다.
정답 확인

정답 ④

41번
유효 낙차가 100m인 댐의 유량이 10m3/s일 때 효율 90% 인 수력터빈의 출력은 약 몇 MW인가?
  1. ① 8.83
  2. ② 9.81
  3. ③ 10.9
  4. ④ 12.4
정답 확인

정답 ①

42번
높이 1.5m의 자동차가 108km/h의 속도로 주행할 때의 공 기흐름 상태를 높이 1m의 모형을 사용해서 풍동 실험하여 알아보고자 한다. 여기서 상사법칙을 만족시키기 위한 풍동 의 공기 속도는 약 몇 m/s인가? (단, 그 외 조건은 동일하 다고 가정한다.)
  1. ① 20
  2. ② 30
  3. ③ 45
  4. ④ 67
정답 확인

정답 ③

43번
그림과 같은 수압기에서 피스톤의 지름이 d1=300mm, 이것 과 연결된 램(ram)의 지름이 d2=200mm이다. 압력 P1이 1MPa의 압력을 피스톤에 작용시킬 때 주램의 지름이 d3=400mm이면 주램에서 발생하는 힘(W)은 약 몇 kN인가?
  1. ① 226
  2. ② 284
  3. ③ 334
  4. ④ 438
정답 확인

정답 ①

44번
2m/s의 속도로 물이 흐를 때 피토관 수두 높이 h는?
건설기계설비기사 2017년 1회 44번 문제 그림
  1. ① 0.053m
  2. ② 0.102m
  3. ③ 0.204m
  4. ④ 0.412m
정답 확인

정답 ③

45번
동점성계수가 0.1×10-5m2/s인 유체가 안지름 10cm인 원관 내에 1m/s로 흐르고 있다. 관마찰계수가 0.022이며 관의 길이가 200m일 때의 손실수두는 약 몇 m인가? (단, 유체의 비중량은 9800N/m3이다.)
건설기계설비기사 2017년 1회 45번 문제 그림
  1. ① 22.2
  2. ② 11.0
  3. ③ 6.58
  4. ④ 2.24
정답 확인

정답 ④

46번
평판 위의 경계층 내에서의 속도분포(u)가 일 때 경계층 배제두께(boundary layer displacement thickness)는 얼마인가? (단, y는 평판에서 수직한 방향으로 의 거리이며, U는 자유유동의 속도, δ는 경계층의 두께이 다.)
  1. ① δ/8
  2. ② δ/7
  3. ③ 6/7δ
  4. ④ 7/8δ
정답 확인

정답 ①

48번
다음 변수 중에서 무차원 수는 어느 것인가?
  1. ① 가속도
  2. ② 동점성계수
  3. ③ 비중
  4. ④ 비중량
정답 확인

정답 ③

49번

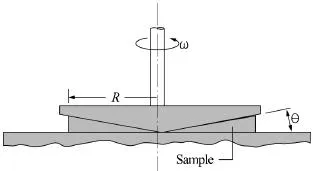

그림과 같이 반지름 R인 원추와 평판으로 구성된 점도측정 기(cone and plate viscometer)를 사용하여 액체시료의 점 성계수를 측정하는 장치가 있다. 위쪽의 원추는 아래쪽 원 판과의 각도를 0.5˚ 미만으로 유지하고 일정한 각속도 로 회 전하고 있으며 갭 사이를 채운 유체의 점도는 위 평판을 정 상적으로 돌리는데 필요한 토크를 측정하여 계산한다. 여기 서 갭 사이의 속도 분포가 반지름 방향 길이에 선형적일 때, 원추의 밑면에 작용하는 전단응력의 크기에 관한 설명 으로 옳은 것은?
건설기계설비기사 2017년 1회 49번 문제 그림
  1. ① 전단응력의 크기는 반지름 방향 길이에 관계없이 일정하 다.
  2. ② 전단응력의 크기는 반지름 방향 길이에 비례하여 증가한 다.
  3. ③ 전단응력의 크기는 반지름 방향 길이의 제곱에 비례하여 증가한다.
  4. ④ 전단응력의 크기는 반지름 방향 길이의 1/2승에 비례하 여 증가한다.
정답 확인

정답 ①

50번
그림과 같이 폭이 2m, 길이가 3m인 평판이 물속에 수직으 로 잠겨있다. 이 평판의 한쪽면에 작용하는 전체 압력에 의 한 힘은 약 얼마인가?
  1. ① 88kN
  2. ② 176kN
  3. ③ 265kN
  4. ④ 353kN
정답 확인

정답 ③

51번
유량 측정 장치 중 관의 단면에 축소부분이 있어서 유체를 그 단면에서 가속시킴으로써 생기는 압력강하를 이용하여 측정하는 것이 있다. 다음 중 이러한 방식을 사용한 측정장 치가 아닌 것은?
  1. ① 노즐
  2. ② 오리피스
  3. ③ 로터미트
  4. ④ 벤투리미터
정답 확인

정답 ③

53번
안지름 10cm인 파이프에 물이 평균속도 1.5cm/s로 흐를 때(경우ⓐ)와 비중이 0.6이고 점성계수가 물의 1/5인 유체 A가 물과 같은 평균속도로 동일한 관에 흐를 때(경우ⓑ), 파 이프 중심에서 최고속도는 어느 경우가 더 빠른가? (단, 물 의 점성계수는 0.001kg/(m*s)이다.)
  1. ① 경우ⓐ
  2. ② 경우ⓑ
  3. ③ 두 경우 모두 최고속도가 같다
  4. ④ 어느 경우가 더 빠른지 알 수 없다.
정답 확인

정답 ①

54번
무게가 1000N인 물체를 지름 5m인 낙하산에 매달아 낙하 할 때 종속도는 몇 m/s가 되는가? (단, 낙하산의 항력계수 는 0.8, 공기의 밀도는 1.2kg/m3이다.)
  1. ① 5.3
  2. ② 10.3
  3. ③ 18.3
  4. ④ 32.2
정답 확인

정답 ②

55번
점성계수의 차원으로 옳은 것은? (단, F는 힘, L은 길이, T 는 시간의 차원이다.)
  1. ① FLT-2
  2. ② FL2T
  3. ③ FL-1T-1
  4. ④ FL-2T
정답 확인

정답 ④

56번
스프링클러의 중심축을 통해 공급되는 유량은 총 3L/s이고 네 개의 회전이 가능한 관을 통해 유출된다. 출구 부분은 접선 방향과 30˚의 경사를 이루고 있고 회전 반지름은 0.3m 이고 각 출구 지름은 1.5cm로 동일하다. 작동 과정에서 스 프링클러의 회전에 대한 저항토크가 없을 때 회전 각속도느 약 몇 rad/s인가? (단, 회전축상의 마찰은 무시한다.)
  1. ① 1.225
  2. ② 42.4
  3. ③ 4.24
  4. ④ 12.25
정답 확인

정답 ④

57번
5℃의 물(밀도 1000kg/m3, 점성계수 1.5×10-3kg/(mㆍs))이 안지름 3mm, 길이 9m인 수평파이프 내부를 평균속도 0.9m/s로 흐르게 하는데 필요한 동력은 약 몇 W인가?
건설기계설비기사 2017년 1회 57번 문제 그림
  1. ① 0.14
  2. ② 0.28
  3. ③ 0.42
  4. ④ 0.56
정답 확인

정답 ②

58번
정상 2차원 속도장 내의 한 점(2,3) 에서 유선의 기울기 는?
건설기계설비기사 2017년 1회 58번 문제 그림
  1. ① -3/2
  2. ② -2/3
  3. ③ 2/3
  4. ④ 3/2
정답 확인

정답 ①

59번
압력 용기에 장착된 게이지 압력계의 눈금이 400kPa를 나 타내고 있다. 이 때 실험실에 놓여진 수은 기압계에서 수은 의 높이는 750mm이었다면 압력 용기의 절대압력은 약 몇 kPa인가? (단, 수은의 비중은 13.6이다.)
  1. ① 300
  2. ② 500
  3. ③ 410
  4. ④ 620
정답 확인

정답 ②

60번
다음 중 2차원 비압축성 유동이 가능한 유동은 어떤 것인 가? (단, u는 x방향 속도 성분이고, v는 y방향 속도 성분이 다.)
  1. ① u=x2-y2, v=-2xy
  2. ② u=2x2-y2, v=4xy
  3. ③ u=x2+y2, v=3x2-2y2
  4. ④ u=2x+3xy, v=-4xy+3y
정답 확인

정답 ①

61번
절대 진공에 가까운 저압의 기체를 대기압까지 압축하는 펌 프는?
  1. ① 왕복 펌프
  2. ② 진공 펌프
  3. ③ 나사 펌프
  4. ④ 축류 펌프
정답 확인

정답 ②

62번
수차 중 물의 송출 방향이 축방향이 아닌 것은?
  1. ① 펠턴 수차
  2. ② 프란시스 수차
  3. ③ 사류 수차
  4. ④ 프로펠러 수차
정답 확인

정답 ①

63번
다음 중 유체기계의 분류에 대한 설명으로 옳지 않은 것은?
  1. ① 유체기계는 취급되는 유체에 따라 수력기계, 공기기계로 구분된다.
  2. ② 공기기계는 송풍기, 압축기, 수차 등이 있으며 원심형, 횡류형, 사류형 등으로 구분된다.
  3. ③ 수차는 크게 중력수차, 충동수차, 반동수차로 구분할 수 있다.
  4. ④ 유체기계는 작동원리에 따라 터보형 기계, 용적형 기계, 그 외 특수형 기계로 분류할 수있다.
정답 확인

정답 ②

64번
펌프에서 발생하는 축추력의 방지책으로 거리가 먼 것은?
  1. ① 평형판을 사용
  2. ② 밸런스 홀을 설치
  3. ③ 단방향 흡입형 회전차를 채용
  4. ④ 스러스트 베어링을 사용
정답 확인

정답 ③

65번
토크컨버터의 기본 구성 요소에 포함되지 않는 것은?
  1. ① 임펠러
  2. ② 러너
  3. ③ 안내깃
  4. ④ 흡출관
정답 확인

정답 ④

66번
압축기의 손실을 기계손실과 유체손실로 구분할 때 다음 중 유체손실에 속하지 않는 것은?
  1. ① 흡입구에서 송출구에 이르기까지 유체 전체에 관한 마찰 손실
  2. ② 곡관이나 단면변화에 의한 손실
  3. ③ 베어링, 패킹상자 및 기밀장치 등에 의한 손실
  4. ④ 회전차 입구 및 출구에서의 충돌손실
정답 확인

정답 ③

67번
수차의 유효낙차는 총낙차에서 여러 가지 손실수두를 제외 한 값을 의미하는데 다음 중 이 손실수두에 속하지 않는 것 은?
  1. ① 도수로에서의 손실수두
  2. ② 수압관 속의 마찰손실수두
  3. ③ 수차에서의 기계 손실수두
  4. ④ 방수로에서의 손실수두
정답 확인

정답 ③

68번
펌프에서 공동현상(cavitation)이 주로 일어나는 곳을 옳게 설명한 것은?
  1. ① 회전차 날개의 입구를 조금 지나 날개의 표면(front)에서 일어난다.
  2. ② 펌프의 흡입구에서 일어난다.
  3. ③ 흡입구 바로 앞에 있는 곡관부에서 일어난다.
  4. ④ 회전차 날개의 입구를 조금 지나 날개의 이면(back)에서 일어난다.
정답 확인

정답 ④

69번
970 rpm으로 0.6m3/min의 수량을 방출할 수 있는 펌프가 있는데 이를 1450rpm으로 운전할 때 수량은 약 몇 m3/min 인가? (단, 이 펌프는 상사법칙이 적용된다.)
  1. ① 0.9
  2. ② 1.5
  3. ③ 1.9
  4. ④ 2.5
정답 확인

정답 ①

70번
다음 중 반동수차에 속하지 않는 것은?
  1. ① 펠턴 수차
  2. ② 카플란 수차
  3. ③ 프란시스 수차
  4. ④ 프로펠러 수차
정답 확인

정답 ①

71번
관(튜브)의 끝을 넓히지 않고 관과 슬리브의 먹힘 또는 마찰 에 의하여 관을 유지하는 관 이음쇠는?
  1. ① 스위블 이음쇠
  2. ② 플랜지 관 이음쇠
  3. ③ 플레어드 관 이음쇠
  4. ④ 플레어리스 관 이음쇠
정답 확인

정답 ④

72번
다음 중 일반적으로 가변 용량형 펌프로 사용할 수 없는 것 은?
  1. ① 내접 기어 펌프
  2. ② 축류형 피스톤 펌프
  3. ③ 반경류형 피스톤 펌프
  4. ④ 압력 불평형형 베인 펌프
정답 확인

정답 ①

73번
공기압 장치와 비교하여 유압장치의 일반적인 특징에 대한 설명 중 틀린 것은?
  1. ① 인화에 따른 폭발의 위험이 적다.
  2. ② 작은 장치로 큰 힘을 얻을 수 있다.
  3. ③ 입력에 대한 출력의 응답이 빠르다.
  4. ④ 방청과 윤활이 자동적으로 이루어진다.
정답 확인

정답 ①

74번
그림의 유압 회로도에서 ❶의 밸브 명칭으로 옳은 것은?
건설기계설비기사 2017년 1회 74번 문제 그림
  1. ① 스톱 밸브
  2. ② 릴리프 밸브
  3. ③ 무부하 밸브
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ②

75번
4포트 3위치 방향밸브에서 일명 센터 바이패스형이라고도 하며, 중립위치에서 A, B포트가 모두 닫히면 실린더는 임의 의 위치에서 고정되고, 또 P 포트와 T 포트가 서로 통하게 되므로 펌프를 무부하 시킬 수 있는 형식은?
  1. ① 탠덤 센터형
  2. ② 오픈 센터형
  3. ③ 클로즈드 센터형
  4. ④ 펌프 클로즈드 센터형
정답 확인

정답 ①

77번
그림과 같은 유압기호의 조작방식에 대한 설명으로 옳지 않 은 것은?
건설기계설비기사 2017년 1회 77번 문제 그림
  1. ① 2방향 조작이다.
  2. ② 파일럿 조작이다.
  3. ③ 솔레노이드 조작이다.
  4. ④ 복동으로 조작할 수 있다.
정답 확인

정답 ②

78번
그림과 같이 액추에이터의 공급 쪽 관로 내의 흐름을 제어 함으로써 속도를 제어하는 회로는?
건설기계설비기사 2017년 1회 78번 문제 그림
  1. ① 시퀀스 회로
  2. ② 체크 백 회로
  3. ③ 미터 인 회로
  4. ④ 미터 아웃 회로
정답 확인

정답 ③

79번
비중량(specific weight)의 MLT계 차원은? (단, M:질량, L: 길이, T:시간)
  1. ① ML-1T-1
  2. ② ML2T-3
  3. ③ ML-2T-2
  4. ④ ML2T-2
정답 확인

정답 ③

80번
기름의 압축률이 6.8×10-5cm2/kgf일 때 압력을 0에서 100kgf/cm2까지 압축하면 체적은 몇 % 감소하는가?
  1. ① 0.48
  2. ② 0.68
  3. ③ 0.89
  4. ④ 1.46
정답 확인

정답 ②

81번
다음 중 스크레이퍼의 작업 가능 범위로 거리가 먼 것은?
  1. ① 굴착
  2. ② 운반
  3. ③ 적재
  4. ④ 파쇄
정답 확인

정답 ④

82번
아스팔트 피니셔의 규격표시 방법은?
  1. ① 아스팔트 콘크리트를 포설할 수 있는 표준 포장너비
  2. ② 아스팔트를 포설할 수 있는 아스팔트의 무게
  3. ③ 아스팔트 콘크리트를 포설할 수 있는 도로의 너비
  4. ④ 아스팔트 콘크리트를 포설할 수 있는 타이어의 접지너비
정답 확인

정답 ①

83번
버킷계수는 1.15, 토량환산계수는 1.1, 작업효율은 80%이 고, 1회 사이클 타임은 30초, 버킷 용량은 1.4 인 로더의 시간당 작업량은 약 몇 m3/hr인가?
  1. ① 141
  2. ② 170
  3. ③ 192
  4. ④ 215
정답 확인

정답 ②

84번
굴삭기의 작업 장치 중 유압 셔블(shovel)에 대한 설명으로 틀린 것은?
  1. ① 장비가 있는 지면보다 낮은 곳을 굴삭하기에 적합하다.
  2. ② 산악지역에서 토사, 암반 등을 굴삭하여 트럭에 싣기에 적합한 장치이다.
  3. ③ 페이스 셔블(face shovel)이라고도 한다.
  4. ④ 백호 버킷을 뒤집어 사용하기도 한다.
정답 확인

정답 ①

85번
다음 중 모터 스크레이퍼(자주식 스크레이퍼)의 특징에 대한 설명으로 틀린 것은?
  1. ① 피견인식에 비해 이동속도가 빠르다.
  2. ② 피견인식에 비해 작업범위가 넓다.
  3. ③ 볼의 용량이 6~9m3정도이다.
  4. ④ 험난지 작업이 곤란하다.
정답 확인

정답 ③

86번
무한궤도식 건설기계의 주행장치에서 하부 구동체의 구성품 이 아닌 것은?
  1. ① 트랙 롤러
  2. ② 캐리어 롤러
  3. ③ 스프로킷
  4. ④ 클러치 요크
정답 확인

정답 ④

87번
로더를 적재방식에 따라 분류한 것으로 틀린 것은?
  1. ① 스윙 로더
  2. ② 리어 엔드 로더
  3. ③ 오버 헤드 로더
  4. ④ 사이드 덤프형 로더
정답 확인

정답 ②

88번
굴착력이 강력하여 견고한 지반이나 깨어진 암석 등을 준설 하는데 가장 적합한 준설선은?
  1. ① 버킷 준설선(bucket dredger)
  2. ② 펌프 준설선(pump dredger)
  3. ③ 디퍼 준설선(dipper dredger)
  4. ④ 그래브 준설선(grab dredger)
정답 확인

정답 ③

89번
플랜트 배관설비에서 열응력이 주요 요인이 되는 경우의 파 이프 래크상의 배관 배치에 관한 설명으로 틀린 것은?
  1. ① 루프형 신축 곡관을 많이 사용한다.
  2. ② 온도가 높은 배관일수록 내측(안쪽)에 배치한다.
  3. ③ 관 지름이 큰 것일수록 외측(바깥쪽)에 배치한다.
  4. ④ 루프형 신축 곡관은 파이프 래크상의 다른 배관보다 높 게 배치한다.
정답 확인

정답 ②

90번
6-4황동이라고도 하는 문즈 메탈의 주요 성분은?
  1. ① Cu:40%, Zn:60%
  2. ② Cu:40%, Sn:60%
  3. ③ Cu:60%, Zn:40%
  4. ④ Cu:60%, Sn:40%
정답 확인

정답 ③

91번
배관 공사 중 또는 완공 후에 각종 기기와 배관라인 전반의 이상 유무를 확인하기 위한 배관 시험의 종류가 아닌 것은?
  1. ① 수압시험
  2. ② 기압시험
  3. ③ 만수시험
  4. ④ 통전시험
정답 확인

정답 ④

92번
다음 중 동관용 공구로 가장 거리가 먼 것은?
  1. ① 리머
  2. ② 사이징 툴
  3. ③ 플레어링 툴
  4. ④ 링크형 파이프커터
정답 확인

정답 ④

93번
펌프에서 발생하는 진동 및 밸브의 급격한 폐쇄에서 발생하 는 수격작용을 방지하거나 억제시키는 지지 장치는?
  1. ① 서포트
  2. ② 행거
  3. ③ 브레이스
  4. ④ 레스트레인트
정답 확인

정답 ③

94번
사용압력 50kgf/cm2, 배관의 호칭지름 50A, 관의 인장강도 20kgf/mm2인 압력 배관용 탄소강관의 스케줄 번호는? (단, 안전율은 4이다.)
  1. ① 80
  2. ② 100
  3. ③ 120
  4. ④ 140
정답 확인

정답 ②

96번
배관 유지관리의 효율화 및 안전을 위해 색채로 배관을 표 시하고 있다. 배관 내 흐름유체가 가스일 경우 식별색은?
  1. ① 파랑색
  2. ② 빨강색
  3. ③ 백색
  4. ④ 노랑색
정답 확인

정답 ④

97번
평면상의 변위뿐만 아니라 입체적인 변위까지도 안전하게 흡수하므로 어떠한 형상에 의한 신축에도 배관이 안전하며 설치 공간이 적은 신축이음은?
  1. ① 슬리브형 신축이음
  2. ② 벨로즈형 신축이음
  3. ③ 볼조인트형 신축이음
  4. ④ 스위블형 신축이음
정답 확인

정답 ③

98번
배관의 지지장치 중 행거의 종류가 아닌 것은?
  1. ① 리지드 행거
  2. ② 스프링 행거
  3. ③ 콘스턴트 행거
  4. ④ 스토퍼 행거
정답 확인

정답 ④

99번
일반적으로 배관용 가스절단기의 절단 조건이 아닌 것은?
  1. ① 모재의 성분 중 연소를 방해하는 원소가 적어야 한다.
  2. ② 모재의 연소온도가 모재의 용융온도보다 높아야 한다.
  3. ③ 금속 산화물의 용융온도가 모재의 용융온도보다 낮아야 한다.
  4. ④ 금속산화물의 유동성이 좋으며, 모재로부터 쉽게 이탈될 수 있어야 한다.
정답 확인

정답 ②

100번
덕타일 주철관은 구상흑연 주철관이라고도 하며 물 수송에 사용하는 관이다. 이 관의 특징으로 틀린 것은?
  1. ① 보통 회주철관보다 관의 수명이 길다.
  2. ② 강관과 같은 높은 강도와 인성이 있다.
  3. ③ 변형에 대한 높은 가요성과 가공성이 있다.
  4. ④ 보통 주철관과 같이 내식성이 풍부하지 않다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④

이전 회차2016년 2회 다음 회차2017년 2회

건설기계설비기사의 다른 회차

2021년 3회
2021-08-14 · 90문항
2021년 2회
2021-05-15 · 91문항
2021년 1회
2021-03-07 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 87문항
2019년 2회
2019-08-04 · 86문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-08-19 · 89문항
2018년 2회
2018-04-28 · 88문항
2018년 1회
2018-03-04 · 88문항
2017년 2회
2017-08-26 · 84문항
2017년 1회
2017-05-07 · 91문항
2016년 2회
2016-08-21 · 89문항
2016년 1회
2016-03-06 · 84문항
