건설기계설비기사 2021년 1회 기출문제

2021-03-07 시행 · 91문항

이 회차 문제 풀기 →
3번
그림과 같이 균일단면 봉이 100kN의 압축하중을 받고 있다. 재료의 경사 단면 Z-Z에 생기는 수직응력 σn, 전단응력 τn의 값은 약 몇 MPa 인가? (단, 균일단면 봉의 단면적은 1000mm2 이다.)
건설기계설비기사 2021년 1회 3번 문제 그림
  1. ① σn = -38.2, τn = 26.7
  2. ② σn = -68.4, τn = 58.8
  3. ③ σn = -75.0, τn = 43.3
  4. ④ σn = -86.2, τn = 56.8
정답 확인

정답 ③

4번
반원 부재에 그림과 같이 0.5R 지점에 하중 P가 작용할 때 지지점 B에서의 반력은?
  1. ① P/4
  2. ② P/2
  3. ③ 3P/4
  4. ④ P
정답 확인

정답 ③

5번
두께 10mm인 강판으로 직경 2.5m의 원통형 압력용기를 제 작하였다. 최대 내부 압력이 1200kPa 일 때 축방향 응력은 몇 MPa 인가?
  1. ① 75
  2. ② 100
  3. ③ 125
  4. ④ 150
정답 확인

정답 ①

7번
보의 길이 ℓ에 등분포하중 w를 받는 직사각형 단순보의 최대 처짐량에 대한 설명으로 옳은 것은? (단, 보의 자중은 무시한 다.)
  1. ① 보의 폭에 정비례한다.
  2. ② l의 3승에 정비례한다.
  3. ③ 보의 높이의 2승에 반비례한다.
  4. ④ 세로탄성계수에 반비례한다.
정답 확인

정답 ④

8번
그림에서 고정단에 대한 자유단의 전 비틀림각은? (단, 전단 탄성계수는 100GPa 이다.)
  1. ① 0.00025 rad
  2. ② 0.0025 rad
  3. ③ 0.025 rad
  4. ④ 0.25 rad
정답 확인

정답 ②

9번
지름 20mm인 구리합금 봉에 30kN의 축방향 인장하중이 작 용할 때 체적변형률은 약 얼마인가? (단, 세로탄성계수는 100GPa, 프와송비는 0.3 이다.)
  1. ① 0.38
  2. ② 0.038
  3. ③ 0.0038
  4. ④ 0.00038
정답 확인

정답 ④

11번
그림과 같은 일단고정 타단지지보의 중앙에 P=4800N의 하 중이 작용하면 지지점의 반력(RB)는 약 몇 kN 인가?
건설기계설비기사 2021년 1회 11번 문제 그림
  1. ① 3.2
  2. ② 2.6
  3. ③ 1.5
  4. ④ 1.2
정답 확인

정답 ③

14번
지름 6mm인 곧은 강선을 지름 1.2m의 원봉에 감았을 때 강선에 생기는 최대 굽힘응력은 약 몇 MPa 인가? (단, 세로 탄성계수는 200GPa이다.)
  1. ① 500
  2. ② 800
  3. ③ 900
  4. ④ 1000
정답 확인

정답 ④

15번
지름 20mm, 길이 50mm의 구리 막대의 양단을 고정하고 막대를 가열하여 40℃ 상승했을 때 고정단을 누르는 힘은 약 몇 kN 인가? (단, 구리의 선팽창계수 α=0.16×10-4/℃, 세로탄성계수는 110GPa 이다.)
  1. ① 52
  2. ② 30
  3. ③ 25
  4. ④ 22
정답 확인

정답 ④

16번
지름 10mm, 길이 2m 인 둥근 막대의 한끝을 고정하고 타 단을 자유로이 10°만큼 비틀었다면 막대에 생기는 최대 전 단응력은 약 몇 MPa 인가? (단, 재료의 전단탄성계수는 84GPa 이다.)
  1. ① 18.3
  2. ② 36.6
  3. ③ 54.7
  4. ④ 73.2
정답 확인

정답 ②

17번
단면계수가 0.01m3 사각형 단면의 양단 고정보가 2m의 길 이를 가지고 있다. 중앙에 최대 몇 kN의 집중하중을 가할 수 있는가? (단, 재료의 허용굽힘응력은 80 MPa 이다.)
  1. ① 800
  2. ② 1600
  3. ③ 2400
  4. ④ 3200
정답 확인

정답 ④

18번
그림과 같이 균일분포 하중을 받는 보의 지점 B에서의 굽힘 모멘트는 몇 kN·m 인가?
건설기계설비기사 2021년 1회 18번 문제 그림
  1. ① 16
  2. ② 10
  3. ③ 8
  4. ④ 1.6
정답 확인

정답 ①

19번
길이 500mm, 지름 16mm의 균일한 강봉의 양 끝에 12kN 의 축 방향 하중이 작용하여 길이는 300μm 가 증가하고 지 름은 2.4μm가 감소하였다. 이 선형 탄성 거동하는 봉 재료 의 프와송비는?
  1. ① 0.22
  2. ② 0.25
  3. ③ 0.29
  4. ④ 0.32
정답 확인

정답 ②

20번
지름이 2cm 이고 길이가 1m인 원통형 중실기둥의 좌굴에 관한 임계하중을 오일러공식으로 구하면 약 몇 kN 인가? (단, 기둥의 양단은 회전단이고, 세로탄성곗는 200GPa 이 다.)
  1. ① 11.5
  2. ② 13.5
  3. ③ 15.5
  4. ④ 17.5
정답 확인

정답 ③

21번
증기터빈에서 질량유량이 1.5kg/s 이고, 열손실률이 8.5kW 이다. 터빈으로 출입하는 수증기에 대한 값은 아래 그림과 같다면 터빈의 출력은 약 몇 kW 인가?
  1. ① 273 kW
  2. ② 656 kW
  3. ③ 1357 kW
  4. ④ 2616 kW
정답 확인

정답 ②

22번
수소(H2)가 이상기체라면 절대압력 1MPa, 온도 100℃ 에서 의 비체적은 약 몇 m3/kg인가? (단, 일반기체상수는 8.3145 kJ/(kmol·K) 이다.)
  1. ① 0.781
  2. ② 1.26
  3. ③ 1.55
  4. ④ 3.46
정답 확인

정답 ③

23번
열펌프를 난방에 이용하려고 한다. 실내 온도는 18℃이고, 실외 온도는 –15℃이며 벽을 통한 열손실은 12kW 이다. 열 펌프를 구동하기 위해 필요한 최소 동력은 약 몇 kW 인가?
  1. ① 0.65 kW
  2. ② 0.74 kW
  3. ③ 1.36 kW
  4. ④ 1.53 kW
정답 확인

정답 ③

24번
계가 정적과정으로 상태 1에서 상태 2로 변화할 때 단순압 축성 계에 대한 열역학 제1법칙을 바르게 설명한 것은? (단, U, Q, W는 각각 내부에너지, 열량, 일량이다.)
  1. ① U1 - U2 = Q12
  2. ② U2 - U1 = Q12
  3. ③ U1 - U2 = W12
  4. ④ U2 - U1 = W12
정답 확인

정답 ②

25번
완전가스의 내부에너지(u)는 어떤 함수인가?
  1. ① 압력과 온도의 함수이다.
  2. ② 압력만의 함수이다.
  3. ③ 체적과 압력의 함수이다.
  4. ④ 온도만의 함수이다.
정답 확인

정답 ④

26번
비열비가 1.29, 분자량이 44인 이상 기체의 정압비열은 약 몇 kJ/(kg·K)인가? (단, 일반기체상수는 8.3145 kJ/(kmol·K) 이다.)
  1. ① 0.51
  2. ② 0.69
  3. ③ 0.84
  4. ④ 0.91
정답 확인

정답 ③

28번
한 밀폐계가 190kJ의 열을 받으면서 외부에 20kJ의 일을 한다면 이 계의 내부에너지의 변화는 약 얼마인가?
  1. ① 210 kJ 만큼 증가한다.
  2. ② 210 kJ 만큼 감소한다.
  3. ③ 170 kJ 만큼 증가한다.
  4. ④ 170 kJ 만큼 감소한다.
정답 확인

정답 ③

29번
밀폐용기에 비내부에너지가 200kJ/kg인 기체가 0.5kg 들어 있다. 이 기체를 용량이 500W인 전기가열기로 2분 동안 가 열한다면 최종상태에서 기체의 내부에너지는 약 몇 kJ 인 가? (단, 열량은 기체로만 전달된다고 한다.)
  1. ① 20 kJ
  2. ② 100 kJ
  3. ③ 120 kJ
  4. ④ 160 kJ
정답 확인

정답 ④

30번
온도가 127℃, 압력이 0.5MPa, 비체적이 0.4m3/kg인 이상 기체가 같은 압력하에서 비체적이 0.3m3/kg 으로 되었다면 온도는 약 몇 ℃가 되는가?
  1. ① 16
  2. ② 27
  3. ③ 96
  4. ④ 300
정답 확인

정답 ②

31번
온도 20℃에서 계기압력 0.183MPa의 타이어가 고속주행으 로 온도 80℃로 상승할 때 압력은 주행 전과 비교하여 약 몇 kPa 상승하는가? (단, 타이어의 체적은 변하지 않고, 타 이어 내의 공기는 이상기체로 가정하며, 대기압은 101.3 kPa 이다.)
  1. ① 37 kPa
  2. ② 58 kPa
  3. ③ 286 kPa
  4. ④ 445 kPa
정답 확인

정답 ②

32번
다음 중 가장 낮은 온도는?
  1. ① 104 ℃
  2. ② 284 °F
  3. ③ 410 K
  4. ④ 684 R
정답 확인

정답 ①

33번
온도 15℃, 압력 100kPa 상태의 체적이 일정한 용기 안에 어떤 이상 기체 5kg이 들어 있다. 이 기체가 50℃가 될 때 까지 가열되는 동안의 엔트로피 증가량은 약 몇 kJ/K인가? (단, 이 기체의 정압비열과 정적비열은 각각 1001 kJ/(kg·K), 0.717 kJ/(kg·K) 이다.)
  1. ① 0.411
  2. ② 0.486
  3. ③ 0.575
  4. ④ 0.732
정답 확인

정답 ①

34번
증기를 가역 단열과정을 거쳐 팽창시키면 증기의 엔트로피 는?
  1. ① 증가한다.
  2. ② 감소한다.
  3. ③ 변하지 않는다.
  4. ④ 경우에 따라 증가도 하고, 감소도 한다.
정답 확인

정답 ③

35번
증기동력 사이클의 종류 중 재열사이클의 목적으로 가장 거 리가 먼 것은?
  1. ① 터빈 출구의 습도가 증가하여 터빈 날개를 보호한다.
  2. ② 이론 열효율이 증가한다.
  3. ③ 수명이 연장된다.
  4. ④ 터빈 출구의 질(quality)을 향상시킨다.
정답 확인

정답 ①

36번
오토사이클의 압축비(ε)가 8 일 때, 이론 열효율은 약 몇 % 인가? (단, 비열비(k)는 1.4 이다.)
  1. ① 36.8%
  2. ② 46.7%
  3. ③ 56.5%
  4. ④ 66.6%
정답 확인

정답 ③

37번
10℃에서 160℃까지 공기의 평균 정적비열은 0.7315 kJ/(kg·K)이다. 이 온도 변화에서 공기 1kg의 내부에너지 변 호는 약 몇 kJ 인가?
  1. ① 101.1 kJ
  2. ② 109.7 kJ
  3. ③ 120.6 kJ
  4. ④ 131.7 kJ
정답 확인

정답 ②

38번
이상적인 카르노 사이클의 열기관이 500℃인 열원으로부터 500 kJ을 받고, 25℃에 열을 방출한다. 이 사이클의 일(W) 과 효율(ηth)은 얼마인가?
  1. ① W = 307.2 kJ, ηth = 0.6143
  2. ② W = 307.2 kJ, ηth = 0.5748
  3. ③ W = 250.3 kJ, ηth = 0.6143
  4. ④ W = 250.3 kJ, ηth = 0.5748
정답 확인

정답 ①

39번
과열증기를 냉각시켰더니 포화영역 안으로 들어와서 비체적 이 0.2327m3/kg 이 되었다. 이 때 포화액과 포화증기의 비 체적이 각각 1.079×10-3m3/kg, 0.5243m3/kg 이라면, 건도 는 얼마인가?
  1. ① 0.964
  2. ② 0.772
  3. ③ 0.653
  4. ④ 0.443
정답 확인

정답 ④

40번
어떤 냉동기에서 0℃의 물로 0℃의 얼음 2ton을 만드는데 180MJ의 일이 소요된다면 이 냉동기의 성적계수는? (단, 물 의 용해열은 334 kJ/kg 이다.)
  1. ① 2.05
  2. ② 2.32
  3. ③ 2.65
  4. ④ 3.71
정답 확인

정답 ④

41번
유동장에 미치는 힘 가운데 유체의 압축성에 의한 힘만이 중요할 때에 적용할 수 있는 무차원수로 옳은 것은?
  1. ① 오일러수
  2. ② 레이놀즈수
  3. ③ 프루드수
  4. ④ 마하수
정답 확인

정답 ④

42번
Stokes의 법칙에 의해 비압축성 점성유체에 구(sphere)가 낙하될 때 항력(D)을 나타낸 식으로 옳은 것은? (단, μ : 유 체의 점성계수, α : 구의 반지름, V : 구의 평균속도, CD : 항력계수, 레이놀즈수가 1보다 작아 박리가 존재하지 않는 다고 가정한다.)
  1. ① D = 6παμV
  2. ② D = 4 αμV
  3. ③ D = 2παμV
  4. ④ D = CDπαμV
정답 확인

정답 ①

43번
경계층의 박리(Sparation)가 일어나는 주 원인은?
  1. ① 압력이 증기압 이하로 떨어지기 때문에
  2. ② 유동방향으로 밀도가 감소하기 때문에
  3. ③ 경계층의 두께가 0으로 수렴하기 때문에
  4. ④ 유동과정에 역압력 구배가 발생하기 때문에
정답 확인

정답 ④

44번
길이 600m 이고 속도 15km/h 인 선박에 대해 물속에서의 조파 저항을 연구하기 위해 길이 6m인 모형선의 속도는 몇 km/h 으로 해야 하는가?
  1. ① 2.7
  2. ② 2.0
  3. ③ 1.5
  4. ④ 1.0
정답 확인

정답 ③

45번
안지름 1cm의 원관 내를 유동하는 0℃의 물의 층류 임계레 이놀즈수가 2100일 때 임계속도는 약 몇 cm/s 인가? (단, 0℃ 물의 동점성계수는 0.01787 cm2/s 이다.)
  1. ① 37.5
  2. ② 375
  3. ③ 75.1
  4. ④ 751
정답 확인

정답 ①

46번
어떤 물체가 대기 중에서 무게는 6N 이고 수중에서 무게는 1.1N 이었다. 이 물체의 비중은 약 얼마인가?
  1. ① 1.1
  2. ② 1.2
  3. ③ 2.4
  4. ④ 5.5
정답 확인

정답 ②

47번
기준면에 있는 어떤 지점에서의 물의 유속이 6m/s, 압력이 40kPa 일 때 이 지점에서의 물의 수력기울기선의 높이는 약 몇 m 인가?
  1. ① 3.24
  2. ② 4.08
  3. ③ 5.92
  4. ④ 6.81
정답 확인

정답 ②

49번
지름 D1=30cm의 원형 물제트가 대기압 상태에서 V의 속도 로 중앙부분에 구멍이 뚫린 고정 원판에 충돌하여, 원판 뒤 로 지름 D2=10cm의 원형 물제트가 같은 속도로 흘러나가고 있다. 이 원판이 받는 힘이 100N 이라면 물제트의 속도 V 는 약 몇 m/s 인가?
건설기계설비기사 2021년 1회 49번 문제 그림
  1. ① 0.95
  2. ② 1.26
  3. ③ 1.59
  4. ④ 2.35
정답 확인

정답 ②

50번
가스 속에 피토관을 삽입하여 압력을 측정하였더니 정체압 이 128Pa, 정압이 120Pa 이었다. 이 위치에서의 유속은 몇 m/s 인가? (단, 가스의 밀도는 1.0 kg/m3이다.)
  1. ① 1
  2. ② 2
  3. ③ 4
  4. ④ 8
정답 확인

정답 ③

51번
지름 4m 의 원형수문이 수면과 수직방향이고 그 최상단이 수면에서 3.5m 만큼 잠겨있을 때 수문에 작용하는 힘 F와 수면으로부터 힘의 작용점까지의 거리 x는 각각 얼마인가?
건설기계설비기사 2021년 1회 51번 문제 그림
  1. ① 638kN, 5.68m
  2. ② 677kN, 5.68m
  3. ③ 638kN, 5.57m
  4. ④ 677kN, 5.57m
정답 확인

정답 ②

52번
그림과 같은 탱크에서 A점에 표준 대기압이 작용하고 있을 때, B점의 절대압력은 약 몇 kPa 인가? (단, A점과 B점의 수직거리는 2.5m 이고 기름의 비중은 0.92 이다.)
건설기계설비기사 2021년 1회 52번 문제 그림
  1. ① 78.8
  2. ② 788
  3. ③ 179.8
  4. ④ 1798
정답 확인

정답 ①

53번
2차원 직각좌표계 (x, y) 상에서 x방향의 속도 u = 1, y방향 의 속도 v = 2x인 어떤 정상상태의 이상유체에 대한 유동장 이 있다. 다음 중 같은 유선 상에 있는 점을 모두 고르면?
건설기계설비기사 2021년 1회 53번 문제 그림
  1. ① ㄱ, ㄴ
  2. ② ㄴ, ㄷ
  3. ③ ㄱ, ㄷ
  4. ④ ㄱ, ㄴ, ㄷ
정답 확인

정답 ③

54번
표면장력이 0.07 N/m인 물방울의 내부압력이 외부압력보다 10Pa 크게 되려면 물방의 지름은 몇 cm 인가?
  1. ① 0.14
  2. ② 1.4
  3. ③ 0.28
  4. ④ 2.8
정답 확인

정답 ④

55번
일률(power)을 기본차원인 M(질량), L(길이), T(시간)로 나 타내면?
  1. ① L2T-2
  2. ② ML2T-1
  3. ③ ML2T-2
  4. ④ ML2T-3
정답 확인

정답 ④

56번
평면 벽과 나란한 방향으로 점성계수가 2×10-5 Pa·s 인 유 체가 흐를 때, 평면과의 수직거리 y[m]인 위치에서의 속도 가 y = 5(1 – e-0.2v)[m/s] 이다. 유체에 걸리는 최대 전단 응력은 약 몇 Pa 인가?
  1. ① 2×10-5
  2. ② 2×10-6
  3. ③ 5×10-6
  4. ④ 10-4
정답 확인

정답 ①

57번
수평으로 놓인 지름 10cm, 길이 200m 인 파이프에 완전히 열린 글로브 밸브가 설치되어 있고, 흐르는 물의 평균속도 는 2m/s 이다. 파이프의 관마찰계수가 0.02이고, 전체 수두 손실이 10m 이면, 글로브 밸브의 손실계수는 약 얼마인가?
  1. ① 0.4
  2. ② 1.8
  3. ③ 5.8
  4. ④ 9.0
정답 확인

정답 ④

58번
동점성계수가 1×10-4 m2/s 인 기름이 안지름 50mm의 관 을 3m/s의 속도로 흐를 때 관의 마찰계수는?
  1. ① 0.015
  2. ② 0.027
  3. ③ 0.043
  4. ④ 0.061
정답 확인

정답 ③

59번
유체역학에서 연속방정식에 대한 설명으로 옳은 것은?
  1. ① 뉴턴의 운동 제2법칙이 유체 중의 모든 점에서 만족하여 야 함을 요구한다.
  2. ② 에너지와 일 사이의 관계를 나타낸 것이다.
  3. ③ 한 유선 이에 두 점에 대한 단위 체적당의 운동량의 관 계를 나타낸 것이다.
  4. ④ 검사체적에 대한 질량 보존을 나타내는 일반적인 표현식 이다.
정답 확인

정답 ④

60번
다음 중 정체압의 설명으로 틀린 것은?
  1. ① 정체압은 정압과 같거나 크다.
  2. ② 정체압은 액주계로 측정할 수 없다.
  3. ③ 정체압은 유체의 밀도에 영향을 받는다.
  4. ④ 같은 정압의 유체에서는 속도가 빠를수록 정체압이 커진 다.
정답 확인

정답 ②

61번
압축기의 손실을 기계손실과 유체손실로 구분할 때 다음 중 유체손실에 속하지 않는 것은?
  1. ① 흡입구에서 송출구에 이르기까지 유체전체에 관한 마찰 손실
  2. ② 곡관이나 단면변화에 의한 손실
  3. ③ 베어링, 패킹상자 및 기밀장치 등에 의한 손실
  4. ④ 회전차 입구 및 출구에서의 충돌손실
정답 확인

정답 ③

62번
펌프의 운전 중 관로에 장치된 밸브를 급폐쇄한 경우 관로 내 압력이 변화(상승,하강 반복)되어 충격파가 발생하는 것 은?
  1. ① 공동현상
  2. ② 수격현상
  3. ③ 서징현상
  4. ④ 부식작용
정답 확인

정답 ②

63번
진공펌프의 성능표시에 대한 설명으로 틀린 것은?
  1. ① 규정압력과 그 때의 배기용량으로 표시한다.
  2. ② 도달 가능한 흡입 최소압은 성능을 평가하는 중요한 요 소이다.
  3. ③ 대기압 이하의 압력표시에는 계기압력을 기준으로 한다.
  4. ④ 진공펌프의 압축비는 배기구의 압력을 흡기구의 압력으 로 나눈 값이다.
정답 확인

정답 ③

64번
다음 중 터보형 펌프가 아닌 것은?
  1. ① 원심형 펌프
  2. ② 벌류트 펌프
  3. ③ 사류 펌프
  4. ④ 피스톤 펌프
정답 확인

정답 ④

65번
토마계수 σ를 사용하여 펌프의 캐비테이션이 발생하는 한계 를 표시할 때, 캐비테이션이 발생하지 않는 영역을 바르게 표시한 것은? (단, H는 유효낙차, Ha는 대기압 수두, Hv는 포화증기압 수두, Hs는 흡출고를 나타낸다. 또한 펌프가 흡 출하는 수면은 펌프 아래에 있다.)
  1. ① Ha-Hv-Hs ＞ σ×H
  2. ② Ha+Hv-Hs ＞ σ×H
  3. ③ Ha-Hv-Hs ＜ σ×H
  4. ④ Ha+Hv-Hs ＜ σ×H
정답 확인

정답 ①

66번
비교회전도 176m3/min, 회전수 2900rpm, 양정도 220m인 4단 원심펌프에서 유량(m3/min)은 얼마인가?
  1. ① 2.3
  2. ② 2.7
  3. ③ 1.5
  4. ④ 1.9
정답 확인

정답 ③

67번
입력축과 출력축의 토크를 변환시키기 위해 펌프 회전차와 터빈 회전차 중간에 스테이터를 설치한 유체전동기구는?
  1. ① 토크 컨버터
  2. ② 유체 커플링
  3. ③ 축압기
  4. ④ 서보밸브
정답 확인

정답 ①

68번
수차의 유효 낙차(effective head)를 가장 올바르게 설명한 것은?
  1. ① 총 낙차에서 도수로와 방수로의 손실 수두를 뺀 것
  2. ② 총 낙차에서 수압관 내의 손실 수두를 뺀 것
  3. ③ 총 낙차에서 도수로, 수압관, 방수로의 손실 수두를 뺀 것
  4. ④ 총 낙차에서 터빈의 손실 수두를 뺀 것
정답 확인

정답 ③

69번
다음 유체기계 중 유체로부터 에너지를 받아 기계적 에너지 로 변환시키는 장치로 볼 수 없는 것은?
  1. ① 송풍기
  2. ② 수차
  3. ③ 유압모터
  4. ④ 풍차
정답 확인

정답 ①

70번
프란시스 수차의 안내깃에 대한 설명으로 틀린 것은?
  1. ① 회전차의 바깥에 위치한다.
  2. ② 부하 변동에 따라서 열림각이 변한다.
  3. ③ 회전축에 의해 구동된다.
  4. ④ 물의 선회 속도 성분을 주는 역할을 한다.
정답 확인

정답 ③

71번
압력 제어 밸브에서 어느 최소 유량에서 어느 최대 유량까 지의 사이에 증대되는 압력은?
  1. ① 오버라이드 압력
  2. ② 전량 압력
  3. ③ 정격압력
  4. ④ 서지 압력
정답 확인

정답 ①

72번
개스킷(gasket)에 대한 설명으로 옳은 것은?
  1. ① 고정부분에 사용되는 실(seal)
  2. ② 운동부분에 사용되는 실(seal)
  3. ③ 대기로 개방되어 있는 구멍
  4. ④ 흐름의 단면적을 감소시켜 관로 내 저항을 갖게 하는 기 구
정답 확인

정답 ①

73번
유압에서 체적탄성계수에 대한 설명으로 틀린 것은?
  1. ① 압력의 단위와 같다.
  2. ② 압력의 변화량과 체적의 변화량과 관계있다.
  3. ③ 체적탄성계수의 역수는 압축률로 표현한다.
  4. ④ 유압에 사용되는 유체가 압축되기 쉬운 정도를 나타낸 것으로 체적탄성계수가 클수록 압축이 잘 된다.
정답 확인

정답 ④

74번
자중에 의한 낙하, 운동물체의 관성에 의한 액추에이터의 자중 등을 방지하기 위해 배압을 생기게 하고, 다른 방향의 흐름이 자유로 흐르도록 한 밸브는?
  1. ① 풋 밸브
  2. ② 스풀 밸브
  3. ③ 카운터 밸런스 밸브
  4. ④ 변환 밸브
정답 확인

정답 ③

75번
펌프의 효율을 구하는 식으로 틀린 것은? (단, 펌프에 손실 이 없을 때 토출압력은 P0, 실제 펌프 토출압력은 P, 이론 펌프 토출량은 Q0, 실제 펌프 토출량은 Q, 유체동력은 Lh, 축동력은 Ls이다.)
건설기계설비기사 2021년 1회 75번 문제 그림건설기계설비기사 2021년 1회 75번 문제 그림
  1. ① 용적효율 =
  2. ② 압력효율 =
  3. ③ 기계효율 =
  4. ④ 전효율 = 효율×압력효율×기계효율
정답 확인

정답 ②

76번
오일의 팽창, 수축을 이용한 유압 응용장치로 적절하지 않 은 것은?
  1. ① 전동 개폐 밸브
  2. ② 압력계
  3. ③ 온도계
  4. ④ 쇼크 업소버
정답 확인

정답 ④

77번
토출량이 일정한 용적형 펌프의 종류가 아닌 것은?
  1. ① 기어 펌프
  2. ② 베인 펌프
  3. ③ 터빈 펌프
  4. ④ 피스톤 펌프
정답 확인

정답 ③

78번
그림과 같은 기호의 밸브 명칭은?
건설기계설비기사 2021년 1회 78번 문제 그림
  1. ① 스톱 밸브
  2. ② 릴리프 밸브
  3. ③ 체크 밸브
  4. ④ 가변 교축 밸브
정답 확인

정답 ②

79번
유압 모터의 효율에 대한 설명으로 틀린 것은?
  1. ① 전효율은 체적효율에 비례한다.
  2. ② 전효율은 기계효율에 반비례한다.
  3. ③ 전효율은 축 출력과 유체 압력의 비로 표현한다.
  4. ④ 체적효율은 실제송출유량과 이론송출유량의 비로 표현한 다.
정답 확인

정답 ②

80번

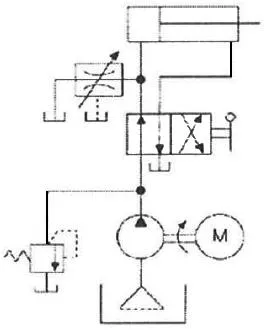

그림과 같은 유압회로의 명칭으로 적합한 것은?
건설기계설비기사 2021년 1회 80번 문제 그림
  1. ① 어큐뮬레이터 회로
  2. ② 시퀀스 회로
  3. ③ 블리드 오프 회로
  4. ④ 로킹(로크) 회로
정답 확인

정답 ③

81번
굴삭기의 작업 장치 중 유압 셔블(shovel)에 대한 설명으로 적절하지 않은 것은?
  1. ① 백호 버킷을 뒤집어 사용하기도 한다.
  2. ② 페이스 셔블이라고 한다.
  3. ③ 장비가 있는 지면보다 낮은 곳을 굴착하기에 적합하다.
  4. ④ 산악지역에서 토사, 암반 등을 굴착하여 트럭에 싣기에 적합한 장치이다.
정답 확인

정답 ③

82번
앞쪽에서 굴착하여 로더 차체 위를 넘어 후면에 적재할 수 있는 것으로 터널공사 등에 효과적인 것은?
  1. ① 오버 헤드형 로더
  2. ② 백호 셔블형 로더
  3. ③ 프런트 엔드형 로더
  4. ④ 사이드 덤프형 로더
정답 확인

정답 ①

83번
아스팔트 피니셔에서 노면에 살포된 혼합재료를 매끈하게 다듬는 판은?
  1. ① 스크리드
  2. ② 피더
  3. ③ 리시빙 호퍼
  4. ④ 아스팔트 캐틀
정답 확인

정답 ①

85번
증기사용설비 중 응축수를 외부로 자동배출하는 장치로서 응축수에 의한 효율저하를 방지하기 위한 것은?
  1. ① 증발기
  2. ② 탈기기
  3. ③ 인젝터
  4. ④ 증기트랩
정답 확인

정답 ④

86번
강판제의 드럼 바깥둘레에 여러 개의 돌기가 용접으로 고정 되어 있어 흙을 다지는데 매우 효과적인 것은?
  1. ① 타이어형 롤러
  2. ② 탬핑 롤러
  3. ③ 머캐덤 롤러
  4. ④ 탠덤 롤러
정답 확인

정답 ②

87번
굴삭기의 작업장치가 아닌 것은?
  1. ① 붐
  2. ② 암
  3. ③ 버킷
  4. ④ 마스트
정답 확인

정답 ④

88번
일반적인 지게차 조향장치로 가장 적절한 방식은?
  1. ① 전륜(앞바퀴)조향식에 유압식으로 제어
  2. ② 후륜(뒷바퀴)조향식에 유압식으로 제어
  3. ③ 전륜(앞바퀴)조향식에 공압식으로 제어
  4. ④ 후륜(뒷바퀴)조향식에 공압식으로 제어
정답 확인

정답 ②

89번
강의 표면을 경화시키는 방법으로 화학적 경화법이 아닌 것 은?
  1. ① 침탄법
  2. ② 질화법
  3. ③ 고주파 경화법
  4. ④ 청화법
정답 확인

정답 ③

90번
조향기어의 섹터축과 세레이션으로 연결되며 조향핸들을 움 직이면 중심링크나 드래그링크를 밀거나 당기는 것은?
  1. ① 센터 링크
  2. ② 피트먼 암
  3. ③ 타이로드
  4. ④ 조향너클
정답 확인

정답 ②

91번
일반적은 스테인리스 강관에 대한 설명으로 적절하지 않은 것은?
  1. ① 크롬을 첨가하며 크롬이 산소나 수산기와 결합하여 강의 표면에 얇은 보호피막을 만들며 이 피막이 부식의 진행 을 막는다.
  2. ② 용도별로 배관용, 보일러용, 기계구조용 등으로 구분할 수 있다.
  3. ③ 강관에 비해 기계적 성질이 좋으나 두께가 두꺼워 운반 에 어려움이 있다.
  4. ④ 나사식, 용접식, 몰코식 이음법 등 특수 시공법으로 시공 이 간단하다.
정답 확인

정답 ③

92번
배관부식에 대한 설명으로 틀린 것은?
  1. ① 전면부식에는 극간부식, 입계부식, 선택부식이 있다.
  2. ② 배관부식에는 금속의 이온화에 의한 부식, 외부에서의 전류에 의한 부식 등이 있다.
  3. ③ 부식은 물에 접하는 관의 내면에 많이 생기나, 지중 매 설관 등은 지하수에 접하는 외벽에도 생긴다.
  4. ④ 관의 부식 상태는 관의 재질에 따라 따르나, 이에 접하 는 물이나 공기가 크게 관계한다.
정답 확인

정답 ①

93번
파이프와 파이프를 홈 조인트로 체결하기 위해 파이프 끝을 가공하는 기계는?
  1. ① 기계톱 머신
  2. ② 휠 고속절단기 머신
  3. ③ CNC 파이프 벤더
  4. ④ 그루빙 조인트 머신
정답 확인

정답 ④

94번
유체의 흐름을 한쪽 방향으로만 흐르게 하고 역류 방지를 위해 수평·수직배관에 사용하는 체크밸브의 형식은?
  1. ① 풋형
  2. ② 스윙형
  3. ③ 리프트형
  4. ④ 다이아프램형
정답 확인

정답 ②

95번
배관 중심선 간의 길이(L)를 나타내는 식으로 옳은 것은? (단, 이음쇠 중심에서 단면까지의 길이는 A, 나사가 물리는 최소길이(여유치수)는 a, 관의 길이는 l 이다.)
  1. ① L = l + 2(A – a)
  2. ② L = l - 2(A – a)
  3. ③ L = l + (A – a)
  4. ④ L = l - (A – a)
정답 확인

정답 ①

96번
압축 공기를 관 속에 압입하여 이음매에서 공기가 새는 것 을 조사하는 시험은?
  1. ① 만수시험
  2. ② 통수시험
  3. ③ 수압시험
  4. ④ 기압시험
정답 확인

정답 ④

97번
관 공작용 기계에서 동력 나사절삭기의 종류가 아닌 것은?
  1. ① 램식 나사절삭기
  2. ② 호브식 나사절삭기
  3. ③ 오스터식 나사절삭기
  4. ④ 다이헤드식 나사절삭기
정답 확인

정답 ①

98번
배관지지 장치에 대한 설명으로 틀린 것은?
  1. ① 온도변화에 따른 관의 신축이 적합하고 관의지지 간격이 적당할 것
  2. ② 무거운 밸브나 계전기 등이 있는 경우 그 기기 가까이에 지지할 것
  3. ③ 곡관부가 있을 경우 곡관부 멀리서 지지할 것
  4. ④ 외부 충격, 진동에 충분히 견딜 수 있을 것
정답 확인

정답 ③

99번
배관 재료를 재질별로 분류한 것으로 틀린 것은?
  1. ① 강관 : 탄소강 강관, 합금강 강관
  2. ② 주철관 : 보통 주철관, 고급 주철관
  3. ③ 비철금속관 : 동관, 석면, 시멘트관
  4. ④ 합성수지관 : 염화비닐관, 폴리에틸렌관
정답 확인

정답 ③

100번
동관의 끝부분을 원형으로 정형하는 동관용 공구는?
  1. ① 리머(reamer)
  2. ② 사이징 툴(sizig tool)
  3. ③ 튜브 커터(tube cutter)
  4. ④ 파이프 커터(pipe cutter) 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ②

이전 회차2020년 2회 다음 회차2021년 2회

건설기계설비기사의 다른 회차

2021년 3회
2021-08-14 · 90문항
2021년 2회
2021-05-15 · 91문항
2021년 1회
2021-03-07 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 87문항
2019년 2회
2019-08-04 · 86문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-08-19 · 89문항
2018년 2회
2018-04-28 · 88문항
2018년 1회
2018-03-04 · 88문항
2017년 2회
2017-08-26 · 84문항
2017년 1회
2017-05-07 · 91문항
2016년 2회
2016-08-21 · 89문항
2016년 1회
2016-03-06 · 84문항
