전자기능사 2016년 3회 기출문제

2016-07-10 시행 · 56문항

이 회차 문제 풀기 →
1번
오실로스코프에 연결하여 파형을 측정하였을 때 측정 파형이 다음 그림과 같았다. 최고점간(peak to peak) 전압(VP-P)은 몇 V 인가? (단, 프로브는 10:1을 사용하였다.)
전자기능사 2016년 3회 1번 문제 그림
  1. ① 0.2
  2. ② 0.4
  3. ③ 4
  4. ④ 8
정답 확인

정답 ④

2번
LC 발진 회로에서 귀환 회로에 3소자의 연결 형태에 따라 발 진 회로를 구분할 수 있다. 다음 발진 회로의 발진 조건은? (단, 항상 Z1, Z2, Z3 소자는 부호가 같다고 가정한다.)
전자기능사 2016년 3회 2번 문제 그림
  1. ① Z1 : 용량성, Z2 : 용량성, Z3: 유도성
  2. ② Z1 : 용량성, Z2 : 유도성, Z3: 용량성
  3. ③ Z1 : 유도성, Z2 : 용량성, Z3: 용량성
  4. ④ Z1 : 유도성, Z2 : 용량성, Z3: 유도성
정답 확인

정답 ③

3번
저항 5Ω, 용량성 리액턴스 4Ω이 병렬로 접속된 회로의 임피 던스는 약 몇 Ω 인가?
  1. ① 0.32
  2. ② 0.67
  3. ③ 1.49
  4. ④ 3.12
정답 확인

정답 ④

5번
정현파(사인파) 발진 회로가 아닌 것은?
  1. ① RC 발진 회로 LC 발진 회로
  2. ② 수정 발진 회로
  3. ③ 블로킹 발진 회로
정답 확인

정답 ④

6번
7 세그먼트 표시장치(seven-segment display)의 용도로 적 합한 것은?
  1. ① 10진수 표시
  2. ② 신호 전송
  3. ③ 레벨 이동
  4. ④ 잡음 방지
정답 확인

정답 ①

7번
정류기의 평활회로는 어떤 종류의 여파기에 속하는가?
  1. ① 대역 통과 여파기
  2. ② 고역 통과 여파기
  3. ③ 저역 통과 여파기
  4. ④ 대역 소거 여파기
정답 확인

정답 ③

8번
하나의 집적 회로(integrated circuits, IC) 속에 들어있는 집 적 소자의 개수가 10개 이하 범위에 속하는 집적 회로는?
  1. ① VLSI
  2. ② SSI
  3. ③ LSI
  4. ④ MSI
정답 확인

정답 ②

9번
주파수 안정도가 가장 높은 발진 회로는?
  1. ① 수정 발진 회로
  2. ② 클랩 발진 회로
  3. ③ 하틀리 발진 회로
  4. ④ 콜피츠 발진 회로
정답 확인

정답 ①

11번

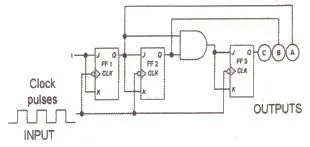

JK 플립플롭을 이용한 동기식 카운터 회로에서 어떻게 동작 하는가?
전자기능사 2016년 3회 11번 문제 그림
  1. ① 10진 증가(down) 카운터
  2. ② 3비트 Mod-8 카운터
  3. ③ 16진 감소(down) 카운터
  4. ④ 10비트 Mod-8 카운터
정답 확인

정답 ②

12번
다음 회로의 입력(Vi)에 구형파를 가하면 출력 파형(Ve)은?
  1. ① 정현파
  2. ② 구형파
  3. ③ 삼각파
  4. ④ 사다리꼴파
정답 확인

정답 ③

14번

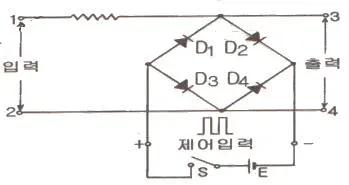

다음 회로에 대한 설명으로 틀린 것은?
전자기능사 2016년 3회 14번 문제 그림
  1. ① 회로는 브리지형 게이트 회로이다.
  2. ② 스위치 S에 무관하게 입력한 전압이 그대로 출력 측의 전압으로 나타난다.
  3. ③ 스위치 S를 닫으면 D1~D4가 도통되므로 단자 1~2에 가해지는 전압은 출력단자에 나타나지 않는다.
  4. ④ 스위치 S가 개방되면 단자 3~4 사이의 다이오드 임피던 스는 높으므로 입력 전압은 출력에 그대로 나타난다.
정답 확인

정답 ②

15번
빛의 변화로 전류 또는 전압을 얻을 수 없는 것은?
  1. ① 광전 다이오드
  2. ② 광전 트랜지스터
  3. ③ 황화카드뮴(CdS) 셀
  4. ④ 태양전지
정답 확인

정답 ③

16번

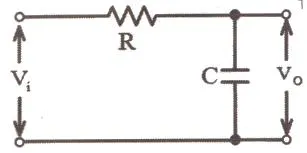

다음 회로에 입력 Vi 파형으로 펄스폭이 △t[sec]인 구형파 를 가할 때 출력 Vo 파형은? (단, 회로의 시정수 RC는 입력 파형의 펄스폭보다 훨씬 크다고 가정한다.)
전자기능사 2016년 3회 16번 문제 그림
  1. ① 정현파
  2. ② 구형파
  3. ③ 계단파
  4. ④ 삼각파
정답 확인

정답 ④

17번
중앙처리장치(CPU)의 구성 요소에 해당하지 않는 것은?
  1. ① 연산장치
  2. ② 입력장치
  3. ③ 제어장치
  4. ④ 레지스터
정답 확인

정답 ②

18번
다음 중 고급언어로 작성된 프로그램을 한꺼번에 번역하여 목적프로그램을 생성하는 프로그램은?
  1. ① 어셈블리어
  2. ② 컴파일러
  3. ③ 인터프리터
  4. ④ 로더
정답 확인

정답 ②

19번
메모리로부터 읽어낸 데이터나 기억장치에 쓸 데이터를 임 시 보관하는 레지스터는?
  1. ① 인덱스 레지스터
  2. ② 메모리 어드레스 레지스터
  3. ③ 메모리 버퍼 레지스터
  4. ④ 범용 레지스터
정답 확인

정답 ③

20번
2진수 (1010)2의 1의 보수는?
  1. ① 0101
  2. ② 1010
  3. ③ 1011
  4. ④ 1101
정답 확인

정답 ①

21번
아래 그림과 같이 두 개의 게이트를 상호 접속할 때 결과로 얻어지는 논리게이트는?
전자기능사 2016년 3회 21번 문제 그림
  1. ① OR
  2. ② NOT
  3. ③ NAND
  4. ④ NOR
정답 확인

정답 ③

22번
주소 지정방식 중 명령어의 피연산자 부분에 데이터의 값을 저장하는 주소지정 방식은?
  1. ① 즉시 주소지정 방식
  2. ② 절대 주소지정 방식
  3. ③ 상대 주소지정 방식
  4. ④ 간접 주소지정 방식
정답 확인

정답 ①

23번
자료전송에 발생하는 에러(error) 검출을 위하여 추가된 bit 는?
  1. ① 3-초과
  2. ② gray
  3. ③ parity
  4. ④ error
정답 확인

정답 ③

24번
다음 중 선입선출(FIFO) 동작을 하는 것은?
  1. ① RAM
  2. ② ROM
  3. ③ STACK
  4. ④ QUEUE
정답 확인

정답 ④

25번
컴퓨터에서 2KB의 크기를 byte단위로 표현하면?
  1. ① 512 byte
  2. ② 1024 byte
  3. ③ 2048 byte
  4. ④ 4096 byte
정답 확인

정답 ③

26번
주기억장치(RAM)과 중앙처리장치(CPU)의 속도 차이를 해소 하기 위한 기억장치의 명칭은?
  1. ① 가상 기억장치
  2. ② 캐시 기억장치
  3. ③ 자기코어 기억장치
  4. ④ 하드디스크 기억장치
정답 확인

정답 ②

27번
산술 및 논리 연산의 결과를 일시적으로 기억하는 레지스터 는?
  1. ① 기억 레지스터(storage register)
  2. ② 누산기(accumulator)
  3. ③ 인덱스 레지스터(index register)
  4. ④ 명령 레지스터(instruction register)
정답 확인

정답 ②

28번
순서도 사용에 대한 설명 중 틀린 것은?
  1. ① 프로그램 코딩의 직접적인 기초 자료가 된다.
  2. ② 오류 발생 시 그 원인을 찾아 수정하기 쉽다.
  3. ③ 프로그램의 내용과 일 처리 순서를 파악하기 쉽다.
  4. ④ 프로그램 언어마다 다르게 표현되므로 공통적으로 사용 할 수 없다.
정답 확인

정답 ④

29번
표준 신호 발생기(SSG)가 갖추어야 할 조건 중 옳지 않은 것은?
  1. ① 불필요한 출력을 내지 않을 것
  2. ② 발진 주파수가 정확하고, 파형이 양호할 것
  3. ③ 출력이 가변 될 수 있고, 정확한 값을 알 수 있을 것
  4. ④ 출력 임피던스가 작고, 가변적일 것
정답 확인

정답 ④

30번
1㏁ 이상의 고저항 또는 절연 저항의 측정에서 사용되는 방 법으로 틀린 것은?
  1. ① 직편법
  2. ② 전압계법
  3. ③ 충격 검류계법
  4. ④ 헤비사이드 브리지법
정답 확인

정답 ④

31번
오실로스코프에서 다음과 같은 파형을 얻었다. 이것은 무엇 을 측정한 파형인가? (단, A = 3, B = 1 이다.)
전자기능사 2016년 3회 31번 문제 그림
  1. ① 100% AM 변조파
  2. ② 100% FM 변조파
  3. ③ 50% AM 변조파
  4. ④ 50% FM 변조파
정답 확인

정답 ③

32번
정재파에 의하여 마이크로파의 임피던스를 측정하고자 한 다. 싱크로스코프에 의한 정재파형이 그림과 같을 때 전압 정재파비는 얼마인가?
전자기능사 2016년 3회 32번 문제 그림
  1. ① 1.25
  2. ② 0.8
  3. ③ 80
  4. ④ 18
정답 확인

정답 ①

33번
고주파 전류를 측정하는데 사용하는 계기는?
  1. ① 계기용 변류기
  2. ② 열전형 전류계
  3. ③ 직류 변류기
  4. ④ 후크 미터
정답 확인

정답 ②

34번
고주파 전류측정에 적합한 계기는?
  1. ① 열전형
  2. ② 가동 코일형
  3. ③ 정류형
  4. ④ 가동 철편형
정답 확인

정답 ①

35번
전류 측정 시 참값이 100mA이고, 측정값이 102mA일 때 오 차율은 몇 % 인가?
  1. ① -2
  2. ② 2
  3. ③ -1.96
  4. ④ 1.96
정답 확인

정답 ②

37번
아날로그 회로시험기와 비교한 디지털 멀티미터의 장점이 아닌 것은?
  1. ① 입력임피던스가 높아 피측정량이 미치는 영향이 적다.
  2. ② 측정결과를 읽을 때 개인오차가 없다.
  3. ③ 대부분의 측정이 수동으로 수행된다.
  4. ④ 측정 정밀도가 높다.
정답 확인

정답 ③

38번
기전력 100V, 내부저항 33Ω인 전지에 내부저항 300Ω인 전 압계를 접속할 때, 전압계의 지시값은 약 몇 V 인가?
  1. ① 90
  2. ② 93
  3. ③ 96
  4. ④ 100
정답 확인

정답 ①

39번
테스트 패턴 발생기(test pattern generator)의 용도로 옳은 것은?
  1. ① 정현파 발생용
  2. ② 전자회로 도면 작성용
  3. ③ 라디오의 주파수 복조용
  4. ④ 텔레비전의 송수신의 조정용
정답 확인

정답 ④

40번
오실로스코프 측정 시 파형이 정지하지 않고 움직일 때 조 정해야 하는 것은?
  1. ① 수평축 제어
  2. ② 포지션 제어
  3. ③ 트리거 제어
  4. ④ 수직축 제어
정답 확인

정답 ③

41번
녹음기 헤드 사용상의 주의사항으로서 틀린 것은?
  1. ① 헤드에 충격을 주지 말 것
  2. ② 헤드면을 때때로 알코올을 가제에 적셔 가볍게 닦는 것
  3. ③ 자성체를 헤드에 접근시키지 말 것
  4. ④ 헤드가 자화되면 강한 자석을 헤드에 접근시켜 소자(消 磁)하는 것
정답 확인

정답 ④

42번
반도체에 전기장을 가하면 생기는 현상은?
  1. ① 열전 효과
  2. ② 전기 발광
  3. ③ 광전 효과
  4. ④ 홀 효과
정답 확인

정답 ②

43번
안테나 전력이 100W에서 400W로 증가하면 동일 지점의 전 계 강도는 몇 배로 변하는가?
  1. ① 0.5
  2. ② 0.25
  3. ③ 2
  4. ④ 4
정답 확인

정답 ③

44번
VTR의 재생 화면에 하나 또는 다수의 흰 수평선이 나타나 는 드롭 아웃(Drop Out) 현상의 원인은?
  1. ① 수평 동기가 정확히 잡히지 않기 때문에
  2. ② 영상 신호에 강한 잡음 신호가 혼입되기 때문에
  3. ③ 전원전압이 순간적으로 불안정하기 때문에
  4. ④ 테이프와 헤드 사이에 먼지 등이 끼기 때문에
정답 확인

정답 ④

45번
태양 전지에 축전 장치가 필요한 이유는?
  1. ① 연속적인 사용을 위해서
  2. ② 빛의 반사를 위해서
  3. ③ 빛의 굴절을 위해서
  4. ④ 위의 3가지 모두를 위해서
정답 확인

정답 ①

46번
음압의 단위를 올바르게 표현한 것은?
  1. ① N/C
  2. ② µbar
  3. ③ Hz
  4. ④ Neper
정답 확인

정답 ②

47번
AN(Arriaval Notice) 레인지 비컨(range beacon)에서 등신 호 방향과 관계가 없는 것은?
  1. ① 45°
  2. ② 135°
  3. ③ 190°
  4. ④ 315°
정답 확인

정답 ③

48번
전자현미경에 초점은 무엇으로 조정하는가?
  1. ① 투사렌즈의 여자전류
  2. ② 대물렌즈의 여자전류
  3. ③ 집광렌즈의 여자전류
  4. ④ 드림렌즈의 여자전류
정답 확인

정답 ②

49번
오디오 시스템(Audio System)에서 잡음에 대하여 가장 영 향을 많이 받은 부분은?
  1. ① 등화 증폭기
  2. ② 저주파 증폭기
  3. ③ 전력 증폭기
  4. ④ 주출력 증폭기
정답 확인

정답 ①

50번
라디오 수신기의 중간 주파수가 455kHz 이고, 상측 헤테로 다인 방식이라면 700kHz 방송을 수신할 때 국부발진 주파 수는 몇 kHz 인가?
  1. ① 455
  2. ② 700
  3. ③ 1155
  4. ④ 1600
정답 확인

정답 ③

51번
TV수상기 고스트(ghost)의 경감 대책에 관계가 없는 것은?
  1. ① 안테나 높이를 바꾼다.
  2. ② 지향성이 예민한 안테나를 사용한다.
  3. ③ 안테나와 급전선 거리를 멀리 떼어야 한다.
  4. ④ 동축케이블을 사용한다.
정답 확인

정답 ③

52번
CD 플레이어의 구조에서 광학부의 역할은?
  1. ① 모터를 구동하는 부분
  2. ② 디스크의 정해진 위치에 레이저를 비추어 그 반사광을 픽업하는 부분
  3. ③ 수록된 음악 소스의 연주 시간과 재생되는 부분을 나타 내는 표시하는 부분
  4. ④ D/A 컨버터 및 리샘플링 회로에 의해 좌우로 분리된 아 날로그 신호를 LPF를 통해서 증폭되어 아날로그 스테이 지를 거쳐 프리앰프로 출력하는 부분
정답 확인

정답 ②

53번
2헤드 방식의 VTR에서 한 장의 재생화면(1 frame)을 완성 하려면 헤드 드림은 몇 회전을 하여야 하는가?
  1. ① 0.5
  2. ② 1
  3. ③ 30
  4. ④ 60
정답 확인

정답 ②

54번
스트레이트 수신기가 슈퍼헤테로다인 수신기에 비해 다른 특징이 아닌 것은?
  1. ① 조정이 복잡하다.
  2. ② 감도가 나쁘다.
  3. ③ 인접 주파수 선택도가 나쁘다.
  4. ④ 구성이 간단하다.
정답 확인

정답 ①

55번
다음 중 압력을 변위로 변환할 수 있는 것은?
  1. ① 스프링
  2. ② 전자석
  3. ③ 전자코일
  4. ④ 유도형 변환기
정답 확인

정답 ①

56번
주파수가 1 MHz 인 전자기파의 파장은 몇 m 인가? (단, v=3×108 이다.)
  1. ① 30
  2. ② 100
  3. ③ 300
  4. ④ 450
정답 확인

정답 ③

57번
초음파의 감쇠율에 관한 설명으로 틀린 것은?
  1. ① 감쇠율은 물질에 따라 다르다.
  2. ② 초음파의 진동수가 클수록 감쇠율이 크다.
  3. ③ 초음파의 세기는 진폭의 제곱에 비례한다.
  4. ④ 고체가 가장 크고, 액체 , 기체의 순서로 작아진다.
정답 확인

정답 ④

58번
셀렌에 빛을 쬐면 기전력이 발생하는 원리를 이용하여 만든 계기는?
  1. ① 조도계
  2. ② 체온계
  3. ③ 압축계
  4. ④ 풍속계
정답 확인

정답 ①

59번
프로세스 제어(process control)는 어느 제어에 속하는가?
  1. ① 추치 제어
  2. ② 속도 제어
  3. ③ 정치 제어
  4. ④ 프로그램 제어
정답 확인

정답 ③

60번
FM 검파 회로에서 비검파(ratio) 회로가 사용되는 주된 이유 는?
  1. ① 동조가 간단하므로
  2. ② 검파 출력 전압이 크므로
  3. ③ 출력 임피던스가 낮으므로
  4. ④ 진폭제한 작용을 하므로 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ④
