전자기능사 2013년 4회 기출문제

2013-10-12 시행 · 58문항

이 회차 문제 풀기 →
1번

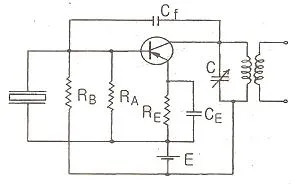

다음 그림과 같은 회로의 명칭은?
전자기능사 2013년 4회 1번 문제 그림
  1. ① 피어스 C-B형 발진회로
  2. ② 피어스 B-E형 발진회로
  3. ③ 하틀리 발진회로
  4. ④ 콜피츠 발진회로
정답 확인

정답 ②

2번
FET의 핀치오프(Pinch-off) 전압이란?
  1. ① 드레인 전류가 포화일 때의 드레인-소스간의 전압
  2. ② 드레인 전류가 0 인 때의 드레인-소스간의 전압
  3. ③ 드레인 전류가 0 인 때의 게이트-드레인간의 전압
  4. ④ 드레인 전류가 0 인 때의 게이트-소스간의 전압
정답 확인

정답 ④

3번
JK 플립플롭을 이용한 비동기식 계수기의 오동작에 대한 설 명으로 적합한 것은?
  1. ① 오동작과 클록 주파수와는 관련 없다.
  2. ② 클록 주파수가 높을수록 오동작 가능성이 크다.
  3. ③ 클록 주파수가 낮을수록 오동작 가능성이 크다.
  4. ④ 직렬로 연결된 플립플롭의 수가 많을수록 오동작의 가능 성이 적다.
정답 확인

정답 ②

4번
증폭기에서 바이어스가 적당하지 않으면 일어나는 현상으로 옳지 않은 것은?
  1. ① 이득이 낮다.
  2. ② 전력 손실이 많다.
  3. ③ 파형이 일그러진다.
  4. ④ 주파수 변화 현상이 일어난다.
정답 확인

정답 ④

5번
열전자 방출 재료의 구비조건으로 옳지 않은 것은?
  1. ① 일함수가 적을 것
  2. ② 융점이 낮을 것
  3. ③ 방출효율이 좋을 것
  4. ④ 가공, 공작이 용이할 것
정답 확인

정답 ②

6번
트랜지스터와 비교하여 전계효과 트랜지스터(FET)에 관한 설 명 중 옳지 않은 것은?
  1. ① 다수 캐리어 제어 방식이다.
  2. ② 게이트 전압 제어로 드레인 전류를 제어한다.
  3. ③ 출력 임피던스가 매우 높다.
  4. ④ 열적으로 안정된 동작을 한다.
정답 확인

정답 ③

7번
다음과 같은 회로에서 출력 Vo는?
  1. ① ∞
  2. ② 1
  3. ③ Vi
  4. ④ -Vi
정답 확인

정답 ③

8번
직렬형 정전압 회로의 특징에 대한 설명 중 옳지 않은 것은?
  1. ① 과부하시 전류가 제한된다.
  2. ② 경부하시 효율이 병렬에 비하여 훨씬 크다.
  3. ③ 출력 전압의 안정 범위가 비교적 넓게 설계된다.
  4. ④ 증폭단을 증가시킴으로써 출력저항 및 전압 안정계수를 매우 작게 할 수 있다.
정답 확인

정답 ①

9번
다음 중 제너 다이오드를 사용하는 회로는?
  1. ① 검파회로
  2. ② 전압안정회로
  3. ③ 고주파발진회로
  4. ④ 고압정류회로
정답 확인

정답 ②

10번
Y 결선의 전원에서 각 상의 전압이 100[V]일 때 선간 전압 은?
  1. ① 약 100[V]
  2. ② 약 141[V]
  3. ③ 약 173[V]
  4. ④ 약 200[V]
정답 확인

정답 ③

11번
다음 중 집적회로(Integrated Circuit)의 장점이 아닌 것은?
  1. ① 신뢰성이 높다.
  2. ② 대량 생산할 수 있다.
  3. ③ 회로를 초소형으로 할 수 있다.
  4. ④ 주로 고주파 대전력용으로 사용된다.
정답 확인

정답 ④

13번
다음 중 플립플롭 회로와 같은 것은?
  1. ① 클리핑회로
  2. ② 무안정 멀티바이브레이터회로
  3. ③ 단안정 멀티바이브레이터회로
  4. ④ 쌍안정 멀티바이브레이터회로
정답 확인

정답 ④

14번
100[Ω]의 저항에 10[A]의 전류를 1분간 흐르게 하였을 때 의 발열량은?
  1. ① 36[kcal]
  2. ② 72[kcal]
  3. ③ 144[kcal]
  4. ④ 288[kcal]
정답 확인

정답 ③

15번
고전압 고전류를 얻기 위해서는 다음 중 어느 정류 회로가 좋은가?
  1. ① 반파정류기
  2. ② 단상 양파정류기
  3. ③ 브리지정류기
  4. ④ 배전압 반파정류기
정답 확인

정답 ③

16번
다음 중 저주파 발진기로 가장 적합한 것은?
  1. ① CR 발진기
  2. ② 콜피츠 발진기
  3. ③ 수정 발진기
  4. ④ 하틀리 발진기
정답 확인

정답 ①

17번
2진수 11010.11110를 8진수와 16진수로 올바르게 변환한 것은?
  1. ① (32.74)8, (D0.F)16
  2. ② (32.74)8, (1A.F)16
  3. ③ (62.72)8, (D0.F)16
  4. ④ (62.72)8, (1A.F)16
정답 확인

정답 ②

18번
ADD 명령을 사용하여 1을 덧셈하는 것과 같이 해당 레지스 터의 내용에 1을 증가시키는 명령어는?
  1. ① DEC
  2. ② INC
  3. ③ MUL
  4. ④ SUB
정답 확인

정답 ②

19번
다음 중 C 언어의 자료형과 거리가 먼 것은?
  1. ① integer
  2. ② double
  3. ③ char
  4. ④ short
정답 확인

정답 ①

20번
다음 중 제어장치의 역할이 아닌 것은?
  1. ① 명령을 해독한다.
  2. ② 두수의 크기를 비교한다.
  3. ③ 입출력을 제어한다.
  4. ④ 시스템 전체를 감시 제어한다.
정답 확인

정답 ②

21번
마이크로프로세서의 구성요소가 아닌 것은?
  1. ① 제어 장치
  2. ② 연산 장치
  3. ③ 레지스터
  4. ④ 분기 버스
정답 확인

정답 ④

22번
8비트로 부호와 절대값 방법으로 표현된 수 42를 한 비트씩 좌우측으로 산술 시프트 하면?
  1. ① 좌측 시프트 : 42, 우측 시프트 : 42
  2. ② 좌측 시프트 : 84, 우측 시프트 : 42
  3. ③ 좌측 시프트 : 42, 우측 시프트 : 21
  4. ④ 좌측 시프트 : 84, 우측 시프트 : 21
정답 확인

정답 ④

23번
불 대수의 기본 정리 중 틀린 것은?
  1. ① x＋x·y＝y
  2. ② x·(x＋y)＝x
  3. ③ (xㆍy)'=x'+y'
  4. ④ x·(y＋z)＝x·y＋x·z
정답 확인

정답 ①

24번
다음 중 설명이 바르게 된 것은?
  1. ① 자심(magnetic core)은 보조기억장치로 사용된다.
  2. ② 자기디스크, 자기 테이프는 주기억장치로 사용된다.
  3. ③ DRAM은 SRAM보다 용량이 크고 속도가 빠르다.
  4. ④ 누산기는 사칙연산, 논리연산 등의 중간 결과를 기억한 다.
정답 확인

정답 ④

25번
입출력 장치에 대한 설명으로 옳지 않은 것은?
  1. ① 대표적인 출력장치로는 프린터, 모니터, 플로터 등이 있 다.
  2. ② 스캐너는 그림이나 사진, 문서 등을 이미지 형태로 입력 하는 장치이다.
  3. ③ 광학마크판독기(OMR)는 특정한 의미를 지닌 굵고 가는 막대로 이루어진 코드를 판독하는 입력장치이며 판매시 점 관리시스템에 주로 사용한다.
  4. ④ 디지타이저는 종이에 그려져 있는 그림, 차트, 도형, 도 면 등을 판 위에 대고 각각의 위치와 정보를 입력하는 장치이며 CAD/CAM 시스템에 사용한다.
정답 확인

정답 ③

26번
연산에 관계되는 상태와 인터럽트(interrupt) 신호를 기억하 는 것은?
  1. ① 가산기
  2. ② 누산기
  3. ③ 상태 레지스터
  4. ④ 보수기
정답 확인

정답 ③

27번
순서도를 사용함으로써 얻을 수 있는 효과가 아닌 것은?
  1. ① 프로그램 코딩의 직접적인 자료가 된다.
  2. ② 프로그램을 다른 사람에게 쉽게 인수, 인계할 수 있다.
  3. ③ 프로그램의 내용과 일 처리 순서를 한눈에 파악할 수 있 다.
  4. ④ 오류가 발생했을 때 그 원인을 찾아 수정하기가 어렵다.
정답 확인

정답 ④

28번
ROM에 대한 설명 중 틀린 것은?
  1. ① 비휘발성 소자이다.
  2. ② 내용을 읽어내는 것만이 가능하다.
  3. ③ 사용자가 작성한 프로그램이나 데이터를 저장하고 처리 할 수 있다.
  4. ④ 시스템 프로그램을 저장하기 위해 많이 사용된다.
정답 확인

정답 ③

29번
어떤 전자 기술자가 색 띠 저항을 측정하고자 한다. 그런데 그 저항의 색 띠가 벗겨져 값을 읽을 수 없었다. 그래서 그 전자 기술자는 옆에 있는 테스터기(MultiTester)를 두고, 연 구실에 있는 휘트스톤 브리지(Wheatstone Bridge)를 가져와 저항 값을 측정하였다. 그 이유로 가장 적당한 것은?
  1. ① 시간이 남아서
  2. ② 저항의 정밀한 값을 알고 싶어서
  3. ③ 저항 값과 전류 용량을 알고 싶어서
  4. ④ 저항의 저항 값뿐만 아니라 저항의 전력(W) 용량까지 알 아보려고
정답 확인

정답 ②

30번
가동코일형 전류계에서 측정하고자 하는 전류가 50[mA] 이 상으로 클 때에는 계기에 무엇을 접속하여 측정하는가?
  1. ① 정류기
  2. ② 분류기
  3. ③ 검류기
  4. ④ 배율기
정답 확인

정답 ②

32번
저항값을 측정하는 방법 중 중저항 1[Ω] ~ 1[㏁]을 측정하 는 방법으로 가장 적합하지 않은 것은?
  1. ① 전류 전압계법
  2. ② 전위차계법
  3. ③ 브리지법
  4. ④ 저항계법
정답 확인

정답 ②

33번
참값이 25.00[V]인 전압을 측정하였더니 24.85[V] 라는 값 을 얻었다. 이 때 보정 백분율은 약 몇 [%] 인가?
  1. ① +0.6[%]
  2. ② -0.6[%]
  3. ③ +0.15[%]
  4. ④ -0.15[%]
정답 확인

정답 ①

34번
기록계기의 기록 방법에 해당하지 않는 것은?
  1. ① 실선식
  2. ② 타점식
  3. ③ 자동평형식
  4. ④ 흡수식
정답 확인

정답 ④

35번
3상 전력을 측정하는 방법으로 적합하지 않은 것은?
  1. ① 2 전력계법
  2. ② 3 전력계법
  3. ③ 고주파 전력계법
  4. ④ 멀티미터 전력계법
정답 확인

정답 ③

36번
안테나의 실효 저항은 희망주파수에서 공진시킨 상태에서 측정해야 한다. 실효 저항 측정법이 아닌 것은?
  1. ① 저항 삽입법
  2. ② 작도법(Pauli의 방법)
  3. ③ 치환법
  4. ④ coil 삽입법
정답 확인

정답 ④

37번
표준신호 발생기의 출력은 1[㎶]를 기준으로 하여 0[dB]로 표시하는 것이 보통이다. 환산된 출력이 60[dB]일 때, 전압 은 몇 [㎶] 인가?
  1. ① 1[㎶]
  2. ② 10[㎶]
  3. ③ 100[㎶]
  4. ④ 1000[㎶]
정답 확인

정답 ④

38번
오실로스코프로 전압을 측정할 때 수평 편향판에 가해지는 전압의 파형은?
  1. ① 정현파
  2. ② 직류
  3. ③ 톱니파
  4. ④ 구형파
정답 확인

정답 ③

39번
R, L, C 등을 직렬로 연결시켜 직렬 공진회로의 특성을 이 용한 주파수계는?
  1. ① 동축 주파수계
  2. ② 흡수형 주파수계
  3. ③ 헤테로다인 주파수계
  4. ④ 공동 주파수계
정답 확인

정답 ②

40번
다음은 무엇에 대한 설명인가?
전자기능사 2013년 4회 40번 문제 그림
  1. ① 표본화
  2. ② 양자화
  3. ③ 부호화
  4. ④ 복호화
정답 확인

정답 ①

41번
다음 제어량 중 서보 기구에 속하는 것은?
  1. ① 압력
  2. ② 유량
  3. ③ 위치
  4. ④ 속도
정답 확인

정답 ③

42번
다음 중 공정제어에 속하지 않는 것은?
  1. ① 온도 제어
  2. ② 전압 제어
  3. ③ 액면 제어
  4. ④ 압력 제어
정답 확인

정답 ②

43번
다음 설명 중 전장 발광과 관계가 없는 것은?
  1. ① 전장 발광판, 고유형 EL과 주입형 EL 등 3종류로 나눈 다.
  2. ② 전장 발광 현상을 일렉트로 루미네센스 라고 한다.
  3. ③ 전장 발광판은 발광재료에 따라 발광색이 다르나 주파수 에는 관계가 없다.
  4. ④ 전장 발광은 반도체의 성질을 가지고 있는 물질에 전장 을 가하였을 때 생기는 발광 현상을 말한다.
정답 확인

정답 ③

44번
다음 중 태양전지는 무슨 효과를 이용한 것인가?
  1. ① 광전자 방출 효과
  2. ② 광방전 효과
  3. ③ 광기전력 효과
  4. ④ 광증폭 효과
정답 확인

정답 ③

45번
초음파의 발생 소자 중 전기왜형 진동자로 사용되는 소자 는?
  1. ① 페라이트
  2. ② 수정
  3. ③ 티탄산 바륨
  4. ④ 롯셀염
정답 확인

정답 ③

46번
그림과 같이 복합유전체를 선택 가열하는 경우 온도가 높은 순서로 옳은 것은? (단, 그림은 3개의 비커를 축이 일치하 도록 하여 전극판 사이에 놓고 유전가열 하는 경우로서 주 파수는 20[MHz]로 하며, 식염수는 0.1% NaCl 이다.)
전자기능사 2013년 4회 46번 문제 그림
  1. ① 식염수 >지방 >물
  2. ② 물 >식염수 >지방
  3. ③ 지방 >식염수 >물
  4. ④ 식염수 >물 >지방
정답 확인

정답 ①

47번
다음 중 자동 온수기에서 제어대상은?
  1. ① 온도
  2. ② 물
  3. ③ 연료
  4. ④ 조절밸브
정답 확인

정답 ②

48번
흑백 방송은 정상이나 컬러 방송 수신시 색이 전혀 안 나온 다면 조사 할 요소는?
  1. ① 제2영상 증폭회로
  2. ② X 복조회로
  3. ③ 컨버전스 회로
  4. ④ 컬러 킬러회로
정답 확인

정답 ④

49번
펄스레이더에서 전파를 발사하여 수신할 때까지 2.8[㎲]가 걸렸다면 목표물까지의 거리는?
  1. ① 14[m]
  2. ② 28[m]
  3. ③ 280[m]
  4. ④ 420[m]
정답 확인

정답 ④

50번
다음 그림은 동작 신호량(Z)과 조작량(Y)의 관계를 나타낸 것이다. 그림의 ( )안에 알맞은 것은?
  1. ① 적분시간
  2. ② 미분시간
  3. ③ 동작범위
  4. ④ 비례대
정답 확인

정답 ④

51번
전자 냉동기의 기본원리를 나타낸 것이다. "ㄷ"점에서 발열 이 있었다면 흡열현상이 나타나는 곳은?
전자기능사 2013년 4회 51번 문제 그림
  1. ① ㄱ
  2. ② ㄴ
  3. ③ ㄷ
  4. ④ ㄹ
정답 확인

정답 ②

52번
수신기의 종합특성에 해당되지 않는 것은?
  1. ① 감도
  2. ② 충실도
  3. ③ 선택도
  4. ④ 변조도
정답 확인

정답 ④

53번
2개의 스피커를 병렬 연결했을 때의 합성 임피던스는 1개의 스피커 때보다 어떻게 되는가?
  1. ① 1/4
  2. ② 1/2
  3. ③ 2배
  4. ④ 4배
정답 확인

정답 ②

54번
FM 수신기에서 스켈치(squelch) 회로의 사용 목적은?
  1. ① 입력신호가 없을 때 수신기 내부 잡음을 제거한다.
  2. ② FM 전파 수신기 수신기 내부 잡음을 증폭한다.
  3. ③ 국부발진 주파수의 변동을 막는다.
  4. ④ 안테나로부터 불필요한 복사를 제거한다.
정답 확인

정답 ①

55번
녹음 때는 고역을 재생 때는 저역을 각각의 증폭기로 보정 하여 전체를 통하여 평탄한 특성으로 만드는 것을 무엇이라 고 하는가?
  1. ① 등화
  2. ② 소거
  3. ③ 증폭
  4. ④ 재생
정답 확인

정답 ①

56번
다음 중 TV 수신 안테나가 아닌 것은?
  1. ① 반파장 다이폴 안테나
  2. ② 폴디드(folded) 안테나
  3. ③ 야기(yagi) 안테나
  4. ④ 비월 안테나
정답 확인

정답 ④

57번
오디오 앰프(audio amp)에 부궤환을 걸어줄 때의 현상이 아닌 것은?
  1. ① 주파수 특성이 개선된다.
  2. ② 안정도가 향상된다.
  3. ③ 찌그러짐이 감소된다.
  4. ④ 증폭도가 증가한다.
정답 확인

정답 ④

58번
다음 중 산란 효과를 보완하여 X-선 영상의 해상도를 높이 기 위해 사용되는 것은?
  1. ① 필터
  2. ② 셔터
  3. ③ 그리드
  4. ④ 증감지
정답 확인

정답 ③

59번
다음 중 전력 증폭기의 출력 P[W]는? (단, V는 출력되는 음성전압, R은 스피커의 부하저항)
  1. ① P = V2/R[W]
  2. ② P = R/V2[W]
  3. ③ P = V/R[W]
  4. ④ P = R/V[W]
정답 확인

정답 ①

60번
광학 현미경의 광원은 전자현미경의 어느 곳에 해당되는가?
  1. ① 전자총
  2. ② 전자렌즈
  3. ③ 여자 전류전원
  4. ④ 시료 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
