전자기능사 2015년 3회 기출문제

2015-07-19 시행 · 57문항

이 회차 문제 풀기 →
1번
전류와 전압이 비례 관계를 갖는 법칙은?
  1. ① 키르히호프의 법칙
  2. ② 줄의 법칙
  3. ③ 렌츠의 법칙
  4. ④ 옴의 법칙
정답 확인

정답 ④

3번
다음 중 정현파 발진기가 아닌 것은?
  1. ① LC 반결합 발진기
  2. ② CR 발진기
  3. ③ 멀티바이브레이터
  4. ④ 수정발진기
정답 확인

정답 ③

4번
단측파대(single side band) 통신에 사용되는 변조 회로는?
  1. ① 컬렉터 변조회로
  2. ② 베이스 변조회로
  3. ③ 주파수 변조회로
  4. ④ 링 변조회로
정답 확인

정답 ④

5번
평활회로에서 리플률을 줄이는 방법은?
  1. ① R과 C를 작게 한다.
  2. ② R과 C를 크게 한다.
  3. ③ R을 크게, C를 작게 한다.
  4. ④ R을 적게, C를 크게 한다.
정답 확인

정답 ②

6번
실리콘 제어 정류기(SCR)의 게이트는 어떤 형의 반도체인가?
  1. ① N형 반도체
  2. ② P형 반도체
  3. ③ PN형 반도체
  4. ④ NP형 반도체
정답 확인

정답 ②

7번
다음 회로의 설명 중 틀린 것은?
전자기능사 2015년 3회 7번 문제 그림
  1. ① 음 클램프 회로이다.
  2. ② 입력 펄스의 파형이 상승 시 다이오드가 동작한다.
  3. ③ C가 충전되는 동안 저항(R)값은 무한대이다.
  4. ④ 입력 펄스 파형이 하강 시 C가 충전된다.
정답 확인

정답 ④

8번
슈미트 트리거(schmitt trigger) 회로는?
  1. ① 톱니파 발생회로
  2. ② 계단파 발생회로
  3. ③ 구형파 발생회로
  4. ④ 삼각파 발생회로
정답 확인

정답 ③

9번
베이스 접지 시 전류증폭률이 0.89인 트랜지스터를 이미터 접지회로에 사용할 때 전류증폭률은?
  1. ① 8.1
  2. ② 6.9
  3. ③ 0.99
  4. ④ 0.89
정답 확인

정답 ①

10번
전계 효과 트랜지스터(FET)에 대한 설명으로 틀린 것은?
  1. ① BJT보다 잡음특성이 양호하다.
  2. ② 소수 반송자에 의한 전류 제어형이다.
  3. ③ 접합형의 입력저항은 MOS형보다 낮다.
  4. ④ BJT보다 온도 변화에 따른 안정성이높다.
정답 확인

정답 ②

11번
회로의 전원 VS가 최대 전력을 전달하기 위한 부하 저항 RL 의 값은?
전자기능사 2015년 3회 11번 문제 그림
  1. ① 25[Ω]
  2. ② 50[Ω]
  3. ③ 75[Ω]
  4. ④ 100[Ω]
정답 확인

정답 ③

12번
쌍안정 멀티바이브레이터에 관한 설명으로 틀린 것은?
  1. ① 부궤환을 하는 2단 비동조 증폭회로로 구성된다.
  2. ② 능동소자로 트랜지스터나 IC가 주로 이용된다.
  3. ③ 플립플롭회로도 일종의 쌍안정 멀티바이브레이터이다.
  4. ④ 입력 트리거 펄스 2개마다 1개의 출력펄스가 얻어지는 회로이다.
정답 확인

정답 ①

13번
연산증폭기의 응용회로가 아닌 것은?
  1. ① 멀티플렉서
  2. ② 미분기
  3. ③ 가산기
  4. ④ 적분기
정답 확인

정답 ①

14번
PLL회로에서 전압의 변화를 주파수로 변화하는 회로를 무엇 이라 하는가?
  1. ① 공진 회로
  2. ② 신시사이저 회로
  3. ③ 슈미트 트리거 회로
  4. ④ 전압제어 발진기(VCO)
정답 확인

정답 ④

15번
전압 증폭도가 30[dB]와 50[dB]인 증폭기를 직렬로 연결 시켰을 때 종합이득은?
  1. ① 20
  2. ② 80
  3. ③ 1500
  4. ④ 10000
정답 확인

정답 ④

17번
논리식 와 같은 기능을 갖는 논리식 은?
전자기능사 2015년 3회 17번 문제 그림
  1. ① AㆍB
  2. ② A + B
  3. ③ A – B
  4. ④ B
정답 확인

정답 ②

18번
반도체 기반 저장장치가 아닌 것은?
  1. ① Solid State Drive
  2. ② MicroSD
  3. ③ Floppy Disk
  4. ④ Compact Flash
정답 확인

정답 ③

19번
ALU(Arithmetic and Logical Unit)의 기능은?
  1. ① 산술연산 및 논리연산
  2. ② 데이터의 기억
  3. ③ 명령 내용의 해석 및 실행
  4. ④ 연산 결과의 기억될 주소 산출
정답 확인

정답 ①

20번
데이터를 스택에 일시 저장하거나 스택으로부터 데이터를 불러내는 명령은?
  1. ① STORE/LOAD
  2. ② ENQUEUE/DEQUEUE
  3. ③ PUSH/POP
  4. ④ INPUT/OUTPUT
정답 확인

정답 ③

21번
2n개의 입력 중에 선택 입력 n개를 입력하여 하나의 정보를 출력하는 조합회로는?
  1. ① 디코더
  2. ② 인코더
  3. ③ 멀티플렉서
  4. ④ 디멀티플렉서
정답 확인

정답 ③

22번
2진수 10111을 그레이 코드(Gray Code)로 변환하면 그 결 과는?
  1. ① 11101
  2. ② 11110
  3. ③ 11100
  4. ④ 10110
정답 확인

정답 ③

23번
어셈블리어(Assembly Language)의 설명 중 틀린 것은?
  1. ① 기호 언어(Symbolic Language)라고도 한다.
  2. ② 번역프로그램으로 컴파일러(Compiler)를 사용한다.
  3. ③ 기종 간에 호환성이 적어 전문가들만 주로 사용한다.
  4. ④ 기계어를 단순히 기호화한 기계 중심 언어이다.
정답 확인

정답 ②

24번
16진수 1B7을 10진수로 변환하면?
  1. ① 339
  2. ② 340
  3. ③ 438
  4. ④ 439
정답 확인

정답 ④

25번
R/W, Reset, INT와 같은 신호는 마이크로컴퓨터의 어느 부 분에 내장되어 있는가?
  1. ① 주변 I/O 버스
  2. ② 제어 버스
  3. ③ 주소 버스
  4. ④ 자료 버스
정답 확인

정답 ②

26번
여러 하드디스크 드라이브를 하나의 저장장치처럼 사용 가 능하게 하는 기술은?
  1. ① CD-ROM
  2. ② SCSI
  3. ③ EIDE
  4. ④ RAID
정답 확인

정답 ④

27번
기억장치의 계층 구조에서 캐시 메모리(cache memory)가 위치하는 곳은?
  1. ① 입력장치와 출력장치 사이
  2. ② 주기억장치와 보조기억장치 사이
  3. ③ 중앙처리장치와 보조기억장치 사이
  4. ④ 중앙처리장치와 주기억장치 사이
정답 확인

정답 ④

28번
C언어에서 사용되는 관계 연산자가 아닌 것은?
  1. ① =
  2. ② !=
  3. ③ >
  4. ④ <=
정답 확인

정답 ①

29번
다음 설명에 가장 알맞은 계기의 명칭은?
전자기능사 2015년 3회 29번 문제 그림
  1. ① 가동코일형 계기
  2. ② 전압계형 계기
  3. ③ 가동철판형 계기
  4. ④ 유도형 계기
정답 확인

정답 ④

30번
수신기의 감도를 올리기 위하여 사용되고, 신호대 잡음비 및 선택도의 향상에 도움이 되는 회로는?
  1. ① 검파회로
  2. ② 고주파 증폭회로
  3. ③ 주파수 변환회로
  4. ④ 중간주파 증폭회로
정답 확인

정답 ②

31번
60[Hz]의 주파수와 8[Vp-p]의 직사각형파를 입력공급 전압 으로 사용하는 표시기는?
  1. ① LED 표시기
  2. ② LCD 표시기
  3. ③ 디지털 표시관
  4. ④ 브라운관
정답 확인

정답 ②

32번
출력 임피던스가 50[Ω]인 표준 신호 발생기의 출력 레벨을 40[dB]에 고정시키고 50[Ω]의 임피던스를 가진 부하를 연 결하였을 때, 부하 양단의 단자 전압은?
  1. ① 50[㎶]
  2. ② 100[㎶]
  3. ③ 150[㎶]
  4. ④ 200[㎶]
정답 확인

정답 ②

33번
자동평형 기록기에서 직류 입력 전압을 교류로 바꾸는 장치 로서 기계적인 부분이 없으므로 수명이 긴 것은?
  1. ① 초퍼
  2. ② 서보 모터
  3. ③ 자기 변조기
  4. ④ 자기 초퍼
정답 확인

정답 ③

34번
다음 중 회로 시험기를 사용할 때 극성을 구분해서 측정해 야 하는 것은?
  1. ① 저항
  2. ② 교류전압
  3. ③ 직류전압
  4. ④ 통전시험
정답 확인

정답 ③

35번
오실로스코프의 X축에 미지 신호를 가하고, Y축에 100[Hz] 의 신호를 가했더니 그림과 같은 리사주 도형이 얻어졌을 때, 미지 주파수는?
전자기능사 2015년 3회 35번 문제 그림
  1. ① 50[Hz]
  2. ② 100[Hz]
  3. ③ 150[Hz]
  4. ④ 200[Hz]
정답 확인

정답 ①

36번
주파수 측정 브리지의 일종일 때, 어떤 종류의 브리지인가? (단, M : 상호 인덕턴스)
전자기능사 2015년 3회 36번 문제 그림
  1. ① 빈 브리지(Wien bridge)
  2. ② 공진 브리지(Resonance bridge)
  3. ③ 캠벨 브리지(Campbell bridge)
  4. ④ 휘트스톤 브리지(Wheatstone bridge)
정답 확인

정답 ③

37번

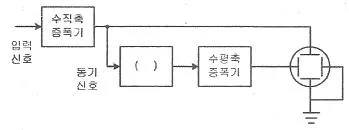

다음과 같이 브라운관 회로의 블록 다이어그램을 나타내었 을 때, 빈 칸에 들어갈 알맞은 것은?
전자기능사 2015년 3회 37번 문제 그림
  1. ① 톱니파 발생기
  2. ② 정현파 발생기
  3. ③ 구형파 발생기
  4. ④ 직류 발생기
정답 확인

정답 ①

39번
가청주파수 측정에 사용되는 주파수계에 해당되지 않는 것 은?
  1. ① 주파수 브리지
  2. ② 헤테로다인 파장계
  3. ③ 오실로스코프
  4. ④ 흡수형 주파수계
정답 확인

정답 ④

40번
측정범위의 확대를 위한 장치에 대한연결로 틀린 것은?
  1. ① 변류기 - 교류전류
  2. ② 배율기 - 직류전압
  3. ③ 분류기 - 직류전류
  4. ④ 계기용 변압기 - 교류전류
정답 확인

정답 ④

41번
심장의 박동에 따르는 혈관의 맥동 상태를 측정하고 기록하 는 의용 전자기기는?
  1. ① 맥파계(sphygmograph)
  2. ② 근전계(electromyograph)
  3. ③ 심음계(phono cardiograph)
  4. ④ 심전계(electrocardiograh)
정답 확인

정답 ①

42번
반도체의 성질을 가지고 있는 물질(형광체를 포함)에 전장을 가하였을 때 생기는 현상은?
  1. ① 광전 효과
  2. ② 줄 효과
  3. ③ 전장 발광
  4. ④ 톰슨 효과
정답 확인

정답 ③

43번
VTP로 기록된 테이프를 재생할 때 VHF출력의 채널은?
  1. ① 2~3ch
  2. ② 3~4ch
  3. ③ 4~5ch
  4. ④ 1~2ch
정답 확인

정답 ②

44번
다음 제어요소의 동작 중 연속동작이 아닌 것은?
  1. ① D 동작
  2. ② ON-OFF 동작
  3. ③ P+D 동작
  4. ④ P+I 동작
정답 확인

정답 ②

45번
야기(YAGI) 안테나의 특성에 대한 설명으로 옳지 않은 것 은?
  1. ① 소자수가 많을수록 이득이 증가하고 지향성이 예민해진 다.
  2. ② 소자수가 많을수록 반사기나 도파기에 의한 영향으로 안 테나 급전검 임피던스가 저하된다.
  3. ③ 도파기는 투사기보다 짧게 하여 용량성으로 동작한다.
  4. ④ 반사기는 투사기보다 짧게 하여 용량성으로 동작한다.
정답 확인

정답 ④

46번
원통형 도체를 유도가열할 때 주파수를 높게 하여 가열하면 맴돌이 전류밀도는 어떻게 되는가?
  1. ① 축의 위치에서 가장 크다.
  2. ② 표면에 가까워질수록 작아진다.
  3. ③ 단면 전체가 거의 같다.
  4. ④ 표면에 가까워질수록 커진다.
정답 확인

정답 ④

47번
자기녹음기에서 테이프를 일정한 속도로 구동시키기 위한 금속 롤러는?
  1. ① 핀치 롤러
  2. ② 캡스턴 롤러
  3. ③ 릴 축
  4. ④ 이아들러
정답 확인

정답 ②

48번
방송국으로부터 직접파와 반사파가 수상될 때 수상되는 시 간 차이로 인하여 다중상이 생기는 현상을 무엇이라 하는 가?
  1. ① 고스트(ghost)
  2. ② 글로스(gloss)
  3. ③ 그라데이션(gradation)
  4. ④ 콘트라스트(contrast)
정답 확인

정답 ①

49번
제어계의 출력 신호와 입력 신호와의 비를 무엇이라 하는 가?
  1. ① 전달함수
  2. ② 미분함수
  3. ③ 적분함수
  4. ④ 제어함수
정답 확인

정답 ①

50번
전자빔이 시료를 투과할 때 속도가 다른 여러 전자가 생겨 서 상이 흐려지는 현상은?
  1. ① 색 수차
  2. ② 구면 수차
  3. ③ 라디오존데
  4. ④ 축 비대칭 수차
정답 확인

정답 ①

51번
다음 그림은 저음 전용 스피커(W)와 고음 전용 스피커(T)를 연결한 것이다. 이에 관한 설명 중 옳지 않은 것은?
전자기능사 2015년 3회 51번 문제 그림
  1. ① 콘덴서는 저음만 T로 들어가도록 해준다.
  2. ② T의 구경은 W의 구경보다 보통 작게 한다.
  3. ③ 두 스피커의 위상은 같이 해주어야 한다.
  4. ④ 콘덴서 용량은 보통 2~6[㎌]정도이다.
정답 확인

정답 ①

52번
다음 회로에서 출력전압은 얼마인가?
  1. ① 0[V]
  2. ② 50[mV]
  3. ③ -50[mV]
  4. ④ 500[mV]
정답 확인

정답 ②

53번
펄스변조의 종류에 해당되지 않는 것은?
  1. ① PAM
  2. ② PWM
  3. ③ PSM
  4. ④ PPM
정답 확인

정답 ③

54번
주파수 50[MHz]인 전파의 1/4 파장에 대한 값은?
  1. ① 1.5[m]
  2. ② 3[m]
  3. ③ 15[m]
  4. ④ 30[m]
정답 확인

정답 ①

55번
다음 중 서보기구에 사용되지 않는 것은?
  1. ① 리졸버
  2. ② 카보런덤
  3. ③ 싱크로
  4. ④ 저항식 서보기구
정답 확인

정답 ②

56번
가청증폭기에 부궤환 회로를 인가하는 목적으로 옳지 않은 것은?
  1. ① 비직선 일그러짐을 감소하기 위하여
  2. ② 주파수 특성을 개선하기 위하여
  3. ③ 잡음을 적게 하기 위하여
  4. ④ 출력을 크게 하기 위하여
정답 확인

정답 ④

57번
수직해상도 350, 수평해상도 340인 경우 해상비는 약 얼마 인가?
  1. ① 0.86
  2. ② 0.89
  3. ③ 0.94
  4. ④ 0.97
정답 확인

정답 ④

58번
잡음 전압이 10[㎶]이고 신호 전압이 10[V]일 때, S/N은 몇 [dB]인가?
  1. ① 40[dB]
  2. ② 60[dB]
  3. ③ 80[dB]
  4. ④ 120[dB]
정답 확인

정답 ④

59번
다음 중 초음파 세쳑은 초음파의 무슨 작용을 이용한 것인 가?
  1. ① 진동
  2. ② 반사
  3. ③ 굴절
  4. ④ 간섭
정답 확인

정답 ①

60번
자동제어의 요소 분류 중 사람의 두뇌에 해당되는 부분은?
  1. ① 제어요소
  2. ② 조작부
  3. ③ 조절부
  4. ④ 검출부 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
