전자기능사 2014년 4회 기출문제

2014-10-11 시행 · 57문항

이 회차 문제 풀기 →
1번
PN 접합 다이오드의 기본 작용은?
  1. ① 증폭작용
  2. ② 발진작용
  3. ③ 발광작용
  4. ④ 정류작용
정답 확인

정답 ④

2번
이미터 접지 증폭회로에서 바이어스 안정지수 S는 얼마인가? (단, 고정 바이어스임)
  1. ① β
  2. ② 1+β
  3. ③ 1-β
  4. ④ 1-α
정답 확인

정답 ②

4번
다음과 같은 연산증폭기의 출력 e0는?
전자기능사 2014년 4회 4번 문제 그림
  1. ① -6[V]
  2. ② -10[V]
  3. ③ -15[V]
  4. ④ -20[V]
정답 확인

정답 ②

5번
4[Ω]의 저항과 8[mH]의 인덕턴스가 직렬로 접속된 회로에 60[Hz], 100[V]의 교류전압을 가하면 전류는 약 몇 [A]인 가?
  1. ① 20[A]
  2. ② 25[A]
  3. ③ 30[A]
  4. ④ 35[A]
정답 확인

정답 ①

6번
정류회로의 직류전압이 300[V]이고, 리플 전압이 3[V]이었 다. 이 회로의 리플율은 몇 [%]인가?
  1. ① 1[%]
  2. ② 2[%]
  3. ③ 3[%]
  4. ④ 5[%]
정답 확인

정답 ①

7번
A급 저주파 증폭기의 최대 효율은 몇 [%]인가?
  1. ① 25[%]
  2. ② 50[%]
  3. ③ 78.5[%]
  4. ④ 100[%]
정답 확인

정답 ②

8번
T 플립플롭의 설명으로 옳지 않은 것은?
  1. ① 클럭 펄스가 가해질 때마다 출력상태가 반전한다.
  2. ② 출력파형의 주파수는 입력주파수의 1/2이 되기 때문에 2 분주회로 및 계수회로에 사용된다.
  3. ③ JK플립플롭의 두 입력을 묶어서 하나의 입력으로 만든 것 이다.
  4. ④ 어떤 데이터의 일시적인 보존이나 디지털신호의 지연작용 등의 목적으로 사용되는 회로이다.
정답 확인

정답 ④

9번
변조도 "m>1"일 때 과변조(over modulation) 전파를 수신하 면 어떤 현상이 생기는가?
  1. ① 검파기가 과부하된다.
  2. ② 음성파 전력이 커진다.
  3. ③ 음성파 전력이 작아진다.
  4. ④ 음성파가 많이 일그러진다.
정답 확인

정답 ④

10번
다음 중 억셉터(accepter)에 속하지 않는 것은?
  1. ① 붕소(B)
  2. ② 인듐(In)
  3. ③ 게르마늄(Ge)
  4. ④ 알루미늄(Al)
정답 확인

정답 ③

11번
이상적인 연산증폭기에 대한 설명으로 옳지 않은 것은?
  1. ① 대역폭은 일정하다.
  2. ② 출력저항은 0이다.
  3. ③ 전압이득은 무한대이다.
  4. ④ 입력저항은 무한대이다.
정답 확인

정답 ①

12번
트랜지스터가 정상 동작(전류 증폭)을 하는 영역은?
  1. ① 포화영역(saturation region)
  2. ② 항복영역(breakdown region)
  3. ③ 활성영역(active region)
  4. ④ 차단영역(cutoff region)
정답 확인

정답 ③

13번
J-K Flip-Flop에서 입력이 J=1, K=1일 때 Close pulse가 계속 들어오면 출력의 상태는?
  1. ① Toggle
  2. ② Set
  3. ③ Reset
  4. ④ 동작불능
정답 확인

정답 ①

14번
직렬형 정전압 회로의 특징에 대한 설명으로 틀린 것은?
  1. ① 경부하시 효율이 병렬에 비하여 훨씬 크다.
  2. ② 과부하시 전류가 제한된다.
  3. ③ 출력전압의 안정 범위가 비교적 넓게 설계된다.
  4. ④ 증폭단을 증가시킴으로써 출력저항 및 전압 안정계수를 매우 작게 할 수 있다.
정답 확인

정답 ②

15번
다음과 같은 연산증폭기의 기능으로 가장 적합한 것은? (단, R¡=Rf이고 연산증폭기는 이상적이다.)
전자기능사 2014년 4회 15번 문제 그림
  1. ① 적분기
  2. ② 미분기
  3. ③ 배수기
  4. ④ 부호변환기
정답 확인

정답 ④

16번
자체 인덕턴스 0.2[H]의 코일에 흐르는 전류를 0.5초 동안 에 10[A]의 비율로 변화시키면 코일에 유도되는 기전력은?
  1. ① 2[V]
  2. ② 3[V]
  3. ③ 4[V]
  4. ④ 5[V]
정답 확인

정답 ③

17번
16진수 D27을 2진수로 변환하면?
  1. ① 110101110010
  2. ② 110100100111
  3. ③ 011111010010
  4. ④ 011100101101
정답 확인

정답 ②

18번

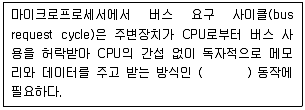

다음 ( )안에 들어갈 용어로 알맞은 것은?
전자기능사 2014년 4회 18번 문제 그림
  1. ① interrupt
  2. ② polling
  3. ③ DMA
  4. ④ MAR
정답 확인

정답 ③

19번
마이크로프로세서의 내부 구성요소 중 산술연산과 논리연산 동작을 수행하는 것은?
  1. ① PC
  2. ② MAR
  3. ③ IR
  4. ④ ALU
정답 확인

정답 ④

20번
정적인 기억소자 SRAM은 무슨 회로로 구성되어 있는가?
  1. ① COUNTER
  2. ② MOSFET
  3. ③ ENCODER
  4. ④ FLIPFLOP
정답 확인

정답 ④

21번
컴퓨터시스템에서 자료를 처리하는 최소 단위는?
  1. ① 바이트(byte)
  2. ② 비트(bit)
  3. ③ 워드(word)
  4. ④ 니블(Nibble)
정답 확인

정답 ②

22번
다음 중 인간중심 언어인 고급언어가 아닌 것은?
  1. ① BASIC
  2. ② COBOL
  3. ③ FORTRAN
  4. ④ ASSEMBLY
정답 확인

정답 ④

23번
다음 중 "0"에서부터 "9"까지의 10진수를 4비트의 2진수로 표현하는 코드는?
  1. ① 아스키 코드
  2. ② 3-초과 코드
  3. ③ 그레이 코드
  4. ④ BCD 코드
정답 확인

정답 ④

24번
다음 그림은 순서도의 기호를 나타낸 것이다. 무엇을 나타 내는 기호인가?
전자기능사 2014년 4회 24번 문제 그림
  1. ① 처리
  2. ② 판단
  3. ③ 터미널
  4. ④ 준비
정답 확인

정답 ②

26번
다음 중 컴퓨터를 구성하는 기본 소자의 발전 과정을 순서 대로 옳게 나열한 것은?
  1. ① Tube→TR→IC
  2. ② Tube→IC→TR
  3. ③ TR→IC→Tube
  4. ④ IC→TR→Tube
정답 확인

정답 ①

27번
프로그램에서 자주 반복하여 사용되는 부분을 별도로 작성 한 후 그 루틴이 필요할 때마다 호출하여 사용하는 것으로, 개방된 서브루틴이라고도 하는 것은?
  1. ① 매크로
  2. ② 레지스터
  3. ③ 어셈블러
  4. ④ 인터럽트
정답 확인

정답 ①

28번
컴퓨터에서 보수(complement)를 사용하는 가장 큰 이유는?
  1. ① 가산과 승산을 간단히 하기 위해
  2. ② 감산을 가산의 방법으로 처리하기 위해
  3. ③ 가산의 결과를 정확히 하기 위해
  4. ④ 감산의 결과를 정확히 하기 위해
정답 확인

정답 ②

29번
그림에서 a=15mm, b=13mm라 하면 수직 수평 두 전압의 위상차는?
전자기능사 2014년 4회 29번 문제 그림
  1. ① 약 30˚
  2. ② 약 45˚
  3. ③ 약 60˚
  4. ④ 약 75˚
정답 확인

정답 ③

30번
시간에 따라서 직선적으로 증가하는 전압은?
  1. ① 비교 전압
  2. ② 계수 전압
  3. ③ 직류 전압
  4. ④ 램프 전압
정답 확인

정답 ④

31번
다음 중 가장 높은 주파수를 측정할 수 있는 계기는?
  1. ① 동축형 주파수계
  2. ② 흡수형 주파수계
  3. ③ 헤테로다인 주파수계
  4. ④ 전력계형 주파수계
정답 확인

정답 ①

32번
다음 중 흡수형 주파수계의 구성으로 필요하지 않는 것은?
  1. ① 발진기
  2. ② 검파기
  3. ③ 직류 전류계
  4. ④ 공진회로
정답 확인

정답 ①

33번
정전용량이나 유전체 손실각의 측정에서 사용되는 브리지 는?
  1. ① 맥스웰 브리지
  2. ② 셰링 브리지
  3. ③ 헤이 브리지
  4. ④ 하트숀 브리지
정답 확인

정답 ②

34번
중저항 측정방법이 아닌 것은?
  1. ① 편위법
  2. ② 직편법
  3. ③ 미끄럼줄 브리지
  4. ④ 휘트스톤 브리지법
정답 확인

정답 ②

35번
다음 중 펄스형 주파수와 전압을 측정하는데 가장 적합한 것은?
  1. ① VTVM
  2. ② 헤테로다인 주파수계
  3. ③ 회로시험기
  4. ④ 오실로스코프
정답 확인

정답 ④

36번
자동 평형 기록기는 어느 측정법에 속하는가?
  1. ① 영위법
  2. ② 편위법
  3. ③ 직접측정법
  4. ④ 간접측정법
정답 확인

정답 ①

37번
내부저항 4[㏀], 최대눈금 50[V]의 전압계로 300[V]의 전 압을 측정하기 위한 배율기 저항은 몇 [Ω]인가?
  1. ① 670[Ω]
  2. ② 800[Ω]
  3. ③ 20000[Ω]
  4. ④ 24000[Ω]
정답 확인

정답 ③

38번
표준 신호발생기의 필요조건으로 옳지 않은 것은?
  1. ① 주파수가 정확하고 가변범위가 넓을 것
  2. ② 변조도가 자유롭게 조절될 수 있을 것
  3. ③ 출력 임피던스가 크고 가변적일 것
  4. ④ 불필요한 출력을 내지 않을 것
정답 확인

정답 ③

39번
다음 중 캠벨 브리지(Cambell bridge)는 주로 무엇을 측정 하는가?
  1. ① 고저항
  2. ② 컨덕턴스
  3. ③ 정전 용량
  4. ④ 상호 인덕턴스
정답 확인

정답 ④

40번
그림과 같이 전압계 및 전류계를 연결하였다. 부하 전력은 얼마인가? (단, 전압계, 전류계의 지시는 각각 100[V], 4{A]이고 전류계의 내부 저항은 0.5[Ω]이다.)
전자기능사 2014년 4회 40번 문제 그림
  1. ① 400[W]
  2. ② 398[W]
  3. ③ 392[W]
  4. ④ 384[W]
정답 확인

정답 ③

41번
초음파 진동자에서 자기 왜형 진동자에 적합한 진동자는?
  1. ① 니켈
  2. ② 연강
  3. ③ 수정
  4. ④ 압전결정체
정답 확인

정답 ①

42번
공정제어에서 제어량의 종류에 속하지 않는 것은?
  1. ① 온도
  2. ② 장력
  3. ③ 유량
  4. ④ 압력
정답 확인

정답 ②

43번
다음 중 마이크로폰의 종류가 아닌 것은?
  1. ① 가동코일형 마이크로폰
  2. ② 트랜지스터 마이크로폰
  3. ③ 일렉트리트형 마이크로폰
  4. ④ 콘덴서 마이크로폰
정답 확인

정답 ②

44번
제어요소의 동작 중 연속동작이 아닌 것은?
  1. ① D동작
  2. ② P+D동작
  3. ③ P+I동작
  4. ④ ON-OFF동작
정답 확인

정답 ④

45번
태양전지에 축전장치가 필요한 이유로 옳은 것은?
  1. ① 빛의 반사를 위해서
  2. ② 빛의 굴절을 위해서
  3. ③ 연속적인 사용을 위해서
  4. ④ 광전자를 방출하기 위해서
정답 확인

정답 ③

46번
유전가열의 공업상의 응용에 있어서 옳지 않은 것은?
  1. ① 고무의 가황
  2. ② 섬유류의 염색
  3. ③ 목재의 건조
  4. ④ 섬유류의 건조
정답 확인

정답 ②

47번
다음 중 전장 발광 장치의 설명으로 옳지 않은 것은?
  1. ① 형광체의 미소한 결정을 유전체와 혼합하여 여기에 높은 직류전압을 가하면 지속적으로 발광한다.
  2. ② 전극으로부터 전자나 정공이 직접 결정에 유입되지 않는 다.
  3. ③ 반도체의 성질을 가지고 있는 물질(형광체를 포함)에 전 장을 가하면 발광현상이 생긴다.
  4. ④ 발광은 결정 내부의 인가전압에 따라 높은 전장이 유기 되어서 생기므로 고유형 EL이라 한다.
정답 확인

정답 ①

48번
공기 중에 떠 있는 먼지나 가루를 제거하는 장치는 초음파 의 어느 작용을 응용한 것인가?
  1. ① 응집작용
  2. ② 캐비테이션
  3. ③ 확산작용
  4. ④ 에멀션화작용
정답 확인

정답 ①

49번
컬러 TV(수상기) 회로에서 색 동기회로의 링잉(Ringing)에 관한 설명으로 옳은 것은?
  1. ① 주파수 선택도가 높은 수정 필터에 간헐파의 버스트 신 호를 직접 가하여 연속파의 3.58[㎒]를 재생하는 회로방 식이다.
  2. ② 제1대역 증폭회로에 의해 증폭된 반송 색신호에 포함된 컬러 버스트 신호를 분리하여 증폭하는 회로이다.
  3. ③ 3.58[㎒]의 자려 발진회로에 수정 필터를 통한 정확한 3.58[㎒]의 신호를 가하여 자려 발진기의 발진 주파수를 강제적으로 컬러 버스트에 동기를 취하게 하는 방식이 다.
  4. ④ 컬러 버스트와 수상기 측의 3.58[㎒]의 발진기의 위상차 를 검출하여 3.58[㎒] 발진기의 위상을 제어하여 부반송 파를 얻을 수 있도록 한 회로이다.
정답 확인

정답 ①

50번
FM 통신 방식의 특징으로 옳은 것은?
  1. ① SN비가 나쁘다.
  2. ② 혼신 방해를 적게 할 수 있다.
  3. ③ 수신기의 출력 준위 변동이 많다.
  4. ④ 송신시의 효율을 높일 수 있고, 일그러짐이 많다.
정답 확인

정답 ②

51번
색의 3요소에 해당하지 않는 것은?
  1. ① 색상
  2. ② 채도
  3. ③ 투명도
  4. ④ 명도
정답 확인

정답 ③

52번
790[㎑]의 중파방송을 수신하려 할 때 슈퍼헤테로다인 수신 기의 국부발진 주파수는 얼마로 조정해야 하는가? (단, 중간 주파수는 450[㎑]이다.)
  1. ① 340[㎑]
  2. ② 450[㎑]
  3. ③ 790[㎑]
  4. ④ 1240[㎑]
정답 확인

정답 ④

53번
다음 중 캐비테이션(공동작용)을 이용한 것은?
  1. ① 소나
  2. ② 초음파 세척
  3. ③ 초음파 납땜
  4. ④ 고주파 가열
정답 확인

정답 ②

54번
전축 바늘이 레코드판 음구의 벽을 밀기 때문에 생기는 잡 음을 제거하기 위하여 사용하는 필터(filter)는?
  1. ① 수정 필터
  2. ② 스크래치 필터
  3. ③ RC 필터
  4. ④ CL 필터
정답 확인

정답 ②

55번
다음 중 소나(sonar)와 관계없는 것은?
  1. ① 수중 레이더
  2. ② 어군 탐지기
  3. ③ 물의 깊이와 수위
  4. ④ 물속에 녹아 있는 염분의 농도측정
정답 확인

정답 ④

56번
다음 각 항법장치의 설명 중 옳은 것은?
  1. ① TACAN : 전파의 도래 방향을 자동적으로 측정한다.
  2. ② ADF : 두국 A, B의 전파의 도래 시간차를 측정한다.
  3. ③ VOR : 사용주파수는 108[㎒]~118[㎒]의 초단파를 사용 한다.
  4. ④ 로란(Loran) : 지상국으로부터 방위와 거리를 측정하는 시스템이다.
정답 확인

정답 ③

57번
등화 증폭기의 역할로서 거리가 먼 것은?
  1. ① 고역에 대한 이득을 낮추어 원음 재생이 실현되도록 한 다.
  2. ② 고음역의 잡음을 감쇠시킨다.
  3. ③ 라디오의 음질을 좋게 한다.
  4. ④ 미약한 신호를 증폭한다.
정답 확인

정답 ③

59번
수신안테나의 특성으로 사용하지 않는 것은?
  1. ① 종횡비
  2. ② 대역폭
  3. ③ 지향성
  4. ④ 이득
정답 확인

정답 ①

60번
수신기의 성능에서 종합특성이 아닌 것은?
  1. ① 감도
  2. ② 충실도
  3. ③ 선택도
  4. ④ 증폭도 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
