전자기능사 2014년 2회 기출문제

2014-04-06 시행 · 57문항

이 회차 문제 풀기 →
1번
멀티바이브레이터의 비안정, 단안정, 쌍안정이라고 말하는 것 은 무엇으로 결정하는가?
  1. ① 전원의 크기
  2. ② 바이어스 전압의 크기
  3. ③ 저항의 크기
  4. ④ 결합회로의 구성
정답 확인

정답 ④

3번
다음 사이리스터 중 단방향성 소자는?
  1. ① TRIAC
  2. ② DIAC
  3. ③ SSS
  4. ④ SCR
정답 확인

정답 ④

4번
도체에 전압이 가해졌을 때 흐르는 전류의 크기는 가해진 전 압에 비례한다는 법칙은?
  1. ① 줄의 법칙
  2. ② 옴의 법칙
  3. ③ 중첩의 법칙
  4. ④ 키르히호프의 법칙
정답 확인

정답 ②

5번
저역통과 RC 회로에서 시정수가 의미하는 것은?
  1. ① 응답의 상승 속도를 표시한다.
  2. ② 응답의 위치를 결정해 준다.
  3. ③ 입력의 진폭 크기를 표시한다.
  4. ④ 입력의 주기를 결정해 준다.
정답 확인

정답 ①

6번
다음 중 이상적인 연산증폭기의 특징으로 적합하지 않은 것 은?
  1. ① 입력임피던스가 무한대이다.
  2. ② 출력임피던스가 무한대이다.
  3. ③ 주파수 대역폭이 무한대이다.
  4. ④ 오픈 루프 이득이 무한대이다.
정답 확인

정답 ②

7번
다음 중 FET에 대한 설명으로 적합하지 않은 것은?
  1. ① 입력임피던스가 매우 높다.
  2. ② 전압제어형 트랜지스터이다.
  3. ③ BJT 보다 잡음 특성이 양호하다.
  4. ④ 베이스, 드레인, 게이트 전극이 있다.
정답 확인

정답 ④

8번
쌍안정 멀티바이브레이터의 결합저항에 병렬로 접속한 콘덴 서의 목적은?
  1. ① 증폭도를 높이기 위한 것이다.
  2. ② 스위칭 속도를 높이는 동작을 한다.
  3. ③ 트랜지스터의 이미터 전위를 일정하게 한다.
  4. ④ 트랜지스터의 베이스 전위를 일정하게 한다.
정답 확인

정답 ②

9번
고정 바이어스 회로를 사용한 트랜지스터의 β가 50이다. 안 정도 S는 얼마인가?
  1. ① 49
  2. ② 50
  3. ③ 51
  4. ④ 52
정답 확인

정답 ③

10번
수정진동자의 직렬공진주파수를 fo, 병렬공진주파수를 fs라 할 때 수정진동자가 안정한 발진을 하기 위한 리액턴스 성 분의 주파수 f의 범위는?
  1. ① fo＜ f＜ fs
  2. ② fo＜ fs ＜ f
  3. ③ fs＜ f ＜ fo
  4. ④ f = fs = fo
정답 확인

정답 ①

11번
다음 중 저주파 증폭기의 핵심 능동소자로 알맞은 것은?
  1. ① 저항
  2. ② 콘덴서
  3. ③ 코일
  4. ④ 트랜지스터
정답 확인

정답 ④

12번
다음 회로에서 R1=Rf일 때 적합한 명칭은?
전자기능사 2014년 2회 12번 문제 그림
  1. ① 적분기
  2. ② 감산기
  3. ③ 부호변환기
  4. ④ 전류증폭기
정답 확인

정답 ③

13번
일반적으로 크로스 오버 일그러짐은 증폭기를 어느 급으로 사용 했을 때 생기는가?
  1. ① A급 증폭기
  2. ② B급 증폭기
  3. ③ C급 증폭기
  4. ④ AB급 증폭기
정답 확인

정답 ②

14번
반송파 전력이 100[W]이고, 변조도 60[%]로 진폭변조 시 키면 피변조파의 전력은 몇 [W]인가?
  1. ① 50[W]
  2. ② 100[W]
  3. ③ 118[W]
  4. ④ 136[W]
정답 확인

정답 ③

15번
연산증폭기에서 차동 출력을 0[V]가 되도록 하기 위하여 입 력 단자 사이에 걸어주는 것은?
  1. ① 입력 오프셋 전압
  2. ② 출력 오프셋 전압
  3. ③ 입력 오프셋 전류
  4. ④ 입력 오프셋 전류 드리프트
정답 확인

정답 ①

16번
다음 ( ) 안에 들어갈 내용으로 알맞은 것은?
전자기능사 2014년 2회 16번 문제 그림
  1. ① AND
  2. ② OR
  3. ③ NOT
  4. ④ NAND
정답 확인

정답 ③

17번
후입선출(LIFO) 동작을 수행하는 자료구조는?
  1. ① RAM
  2. ② ROM
  3. ③ STACK
  4. ④ QUEUE
정답 확인

정답 ③

18번
중앙처리장치(CPU)를 구성하는 주요 요소로 올바르게 짝지 어진 것은?
  1. ① 연산장치와 보조기억장치
  2. ② 입·출력장치와 보조기억장치
  3. ③ 연산장치와 제어 장치
  4. ④ 제어장치와 입·출력장치
정답 확인

정답 ③

19번
명령어는 전자계산기의 동작을 수행시키기 위한 비트들의 집합으로 나누어진다. 각 명령은 어떻게 구성되는가?
  1. ① 오퍼레이션코드와 실행프로그램
  2. ② 오퍼랜드와 목적프로그램
  3. ③ 오퍼레이션코드와 소스코드
  4. ④ 오퍼레이션코드와 오퍼랜드
정답 확인

정답 ④

20번
순서도를 작성하는 방향으로 틀린 것은?
  1. ① 처리순서의 방향은 아래에서 위로, 오른쪽에서 화살표로 표시한다.
  2. ② 논리적 타당성을 확보할 수 있도록 작성한다.
  3. ③ 처리과정을 간단명료하게 표시한다.
  4. ④ 순서도가 길거나 복잡할 경우 기능별로 분할한 후 연결 기호를 사용하여 연결한다.
정답 확인

정답 ①

21번
컴퓨터 기억용량의 1K바이트는 몇 바이트인가?
  1. ① 1000
  2. ② 1001
  3. ③ 1024
  4. ④ 1212
정답 확인

정답 ③

22번
데이터 처리과정 및 프로그램의 결과가 출력되는 전반적인 처리과정의 흐름을 일정한 기호를 사용하여 나타낸 것을 무 엇이라 하는가?
  1. ① 순서도
  2. ② 수식도
  3. ③ 로그
  4. ④ 분석도
정답 확인

정답 ①

24번
다음 중 일반적으로 가장 적은 bit로 표현 가능한 데이터는?
  1. ① 영상 데이터
  2. ② 문자 데이터
  3. ③ 숫자 데이터
  4. ④ 논리 데이터
정답 확인

정답 ④

25번
10진수 0.375를 2진수로 변환하면?
  1. ① (0.11)2
  2. ② (0.011)2
  3. ③ (0.110)2
  4. ④ (0.111)2
정답 확인

정답 ②

27번
상태 레지스터 중 2진 연산의 수행결과 나타난 자리 올림 또는 내림 상태를 판별하는 것은?
  1. ① Z(zero) 비트
  2. ② C(carry) 비트
  3. ③ S(sing) 비트
  4. ④ P(parity) 비트
정답 확인

정답 ②

28번
데이터 처리를 위하여 연산 능력과 제어 능력을 가지도록 하나의 칩 안에 연산장치와 제어 장치를 집적시킨 것은?
  1. ① 컴퓨터
  2. ② 레지스터
  3. ③ 누산기
  4. ④ 마이크로프로세서
정답 확인

정답 ④

29번
지시계기는 고정 부분과 가동 부분으로 구성되어 있는데 기 능상 지시계의 3대 요소에 속하지 않는 것은?
  1. ① 구동장치
  2. ② 가동장치
  3. ③ 제어장치
  4. ④ 제동장치
정답 확인

정답 ②

30번
다음 그림은 오실로스코프 상에 나타난 정현파이다. 주파수 는 몇 [Hz]인가?
전자기능사 2014년 2회 30번 문제 그림
  1. ① 500[Hz]
  2. ② 1000[Hz]
  3. ③ 5[Hz]
  4. ④ 1[hz]
정답 확인

정답 ①

31번
지침형 주파수계의 동작원리에 따른 분류에 속하지 않는 것 은?
  1. ① 진동파형
  2. ② 가동철판형
  3. ③ 편위형
  4. ④ 전류력계형
정답 확인

정답 ③

32번
마이크로파 측정에서 정재파비가2일 때 반사계수는?
  1. ① 1/2
  2. ② 1/3
  3. ③ 1
  4. ④ 2
정답 확인

정답 ②

33번
분류기 없이 상당히 큰 전류까지 측정할 수 있고 취급이 용 이하지만 강도가 높은 것은 제작하기 어려운 계기는?
  1. ① 가동 코일형 전류계
  2. ② 전류력계형 전류계
  3. ③ 가동철판형 전류계
  4. ④ 유도형 전류계
정답 확인

정답 ③

34번
디지털 주파수계에서 입력 주파수가 너무 높아서 계수가 어 려울 경우 입력회로와 게이트 사이에 추가하는 회로로 적합 한 것은?
  1. ① 분주회로
  2. ② 변조회로
  3. ③ 복조회로
  4. ④ 체배회로
정답 확인

정답 ①

35번
1차 Coil의 인덕턴스가 10[mH]이고, 2차 Coil의 인덕턴스 가 20[mH]인 변성기를 직렬로 접속하고 측정하니, 합성인 덕턴스가 36[mH]이였다. 이들의 사이의 상호인덕턴스는?
  1. ① 6[mH]
  2. ② 4[mH]
  3. ③ 3[mH]
  4. ④ 2[mH]
정답 확인

정답 ③

36번
발진 주파수가 주기적인 변화를 갖는 주파수 발진기로서 각 종 무선 주파회로의 주파수 특성을 관측, 수신기 중간주파 증폭기의 특성, 주파수 변별기 또는 증폭회로 등의 조정에 사용되는 발진기는?
  1. ① 이상 발진기
  2. ② 비트 발진기
  3. ③ 음차 발진기
  4. ④ 소인 발진기
정답 확인

정답 ④

37번
가동 코일형 계기로 교류형 전압을 측정하고자 할 때 필요 한 것은?
  1. ① 정류기
  2. ② 분류기
  3. ③ 배율기
  4. ④ 공중선계
정답 확인

정답 ①

38번
참값이 100[mA]이고, 측정값이 102[mA]일 때 오차율은?
  1. ① -2[%]
  2. ② 2[%]
  3. ③ -1.96[%]
  4. ④ 1.96[%]
정답 확인

정답 ②

39번
이미터 접지회로를 이용하여 β측정 하였더니 49가 되었다. 트랜지스터의 α는 얼마인가?
  1. ① 1
  2. ② 0.9
  3. ③ 0.96
  4. ④ 0.98
정답 확인

정답 ④

40번
표준 저항기용 저항 재료의 요구되는 조건으로 옳지 않은 것은?
  1. ① 저항값이 안정할 것
  2. ② 온도계수가 작을 것
  3. ③ 고유저항이 클 것
  4. ④ 구리에 대한 열기전력이 클 것
정답 확인

정답 ④

41번
초음파의 전파에 있어서 캐비테이션(cavitation)에 대한 설명 으로 옳은 것은?
  1. ① 액체인 매질에서 기포의 생성과 소멸 현상
  2. ② 액체인 매질에서 기포의 생성과 횡파 현상
  3. ③ 액체인 매질에서 종파에 의한 협대역 잡음
  4. ④ 액체인 매질에서 횡파에 의한 광대역 잡음
정답 확인

정답 ①

42번
온도의 예정 한도를 검출하는데 사용되는 것은?
  1. ① 레벨미터(level meter)
  2. ② 서모스태트(thermostat)
  3. ③ 리밋스위치(limit switch)
  4. ④ 압력스위치(pressurswitch)
정답 확인

정답 ②

43번
사이클링과 오프셋(offset)이 제거되고 응답속도가 빠르며 안정성이 좋은 제어동작은?
  1. ① 온·오프 동작
  2. ② P 동작
  3. ③ PI 동작
  4. ④ PID 동작
정답 확인

정답 ④

44번
라디오존데로서 측정할 수 없는 사항은?
  1. ① 풍속
  2. ② 온도
  3. ③ 기압
  4. ④ 습도
정답 확인

정답 ①

45번
다음 중 서미스터(thermistor)와 관계없는 것은?
  1. ① 온도측정
  2. ② 자동이득조정
  3. ③ 마이너스 온도계수
  4. ④ 전압에 의하여 저항값 변화
정답 확인

정답 ④

46번
녹음기에 녹음 바이어스 회로를 사용하는 주된 이유는?
  1. ① 증폭을 높이기 위해
  2. ② 대역폭을 넓히기 위하여
  3. ③ 신호를 없애기 위하여
  4. ④ 일그러짐을 없애기 위하여
정답 확인

정답 ④

47번
귀의 청력을 검사하기 위하여 가청 주파수 영역의 여러 가 지 레벨의 순음을 전기적으로 발생하는 음향 발생장치는?
  1. ① 심전계
  2. ② 뇌파계
  3. ③ 근전계
  4. ④ 오디오미터
정답 확인

정답 ④

48번
AM/FM 수신기의 성능특성을 표시하는 것으로 가장 관련이 적은 것은?
  1. ① 감도
  2. ② 변조도
  3. ③ 충실도
  4. ④ 선택도
정답 확인

정답 ②

49번
초음파 세척은 무슨 작용을 이용한 건가?
  1. ① 반사
  2. ② 굴절
  3. ③ 진동
  4. ④ 간섭
정답 확인

정답 ③

50번
다음 그림과 같은 정전압 회로의 동작을 옳게 설명한 것은?
전자기능사 2014년 2회 50번 문제 그림
  1. ① Vi가 커지면 TR1 의 내부저항이 작아진다.
  2. ② Vi가 커지면 D 양단의 전위차는 거의 변동이 없다.
  3. ③ Vi가 작아지면 D 양단의 전위차가 작아진다.
  4. ④ Vi가 작아지면 TR2 의 Base 전압은 커진다.
정답 확인

정답 ②

51번
다음 중 비월 주사의 이점으로 가장 옳은 것은?
  1. ① 고압발생이 용이하다.
  2. ② 색상재현이 용이하다.
  3. ③ 임피던스 매칭이 용이하다.
  4. ④ 일정 주파수대역에 대해서 플리커를 감소시킬 수 있다.
정답 확인

정답 ④

52번
유전가열의 공업제품에 대한 응용에 해당하지 않는 것은?
  1. ① 목재의 세척
  2. ② 목재의 접착
  3. ③ 합성수지의 접착
  4. ④ 합성수지의 예열 및 성형 가공
정답 확인

정답 ①

53번
무지향성 비컨, 호밍 비컨은 어떤 전파 방법 방식을 사용하 는 것인가?
  1. ① ρ-θ 항법
  2. ② 극좌표 항법
  3. ③ 방사성 합법
  4. ④ 쌍곡선 항법
정답 확인

정답 ③

54번

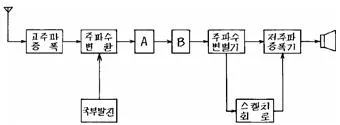

다음 블록도는 FM 수신기의 계통도이다. 빈칸에 A, B에 해 당하는 명칭은?
전자기능사 2014년 2회 54번 문제 그림
  1. ① A=중간 주파 증폭기, B=저주파 증폭기
  2. ② A=고주파 증폭기, B=진폭 제한기
  3. ③ A=중간 주파 증폭기, B=진폭 제한기
  4. ④ A=고주파 증폭기, B=검파기
정답 확인

정답 ③

55번
항법 보조장치의 ILS란?
  1. ① 계기 착륙 시스템
  2. ② 회전 비컨
  3. ③ 무지항성 무선표식
  4. ④ 호우머
정답 확인

정답 ①

56번
다음 중 초음파 속도가 1500[m/s]일 때 반사파의 도달 시 간이 1.5초이면 물속의 깊이는 몇 [m]인가?
  1. ① 1125[m]
  2. ② 1527[m]
  3. ③ 2000[m]
  4. ④ 2250[m]
정답 확인

정답 ①

57번
다음 녹음기의 녹음헤드(HEAD)의 특징이 아닌 것은?
  1. ① 투자율이 높은 합금의 박판을 사용한다.
  2. ② 공극의 형상에 따라 녹음주파수 특성이 달라진다.
  3. ③ 공극의 길이는 녹음파장에 비하여 충분히 넓은 것이 요 망된다.
  4. ④ 특수 퍼어멀로이나 페라이트 등의 자성합금을 이용한다.
정답 확인

정답 ③

58번
오디오 시스템에서 마이크로폰 신호가 입력되는 증폭기는?
  1. ① 주증폭기(main amplifier)
  2. ② 전치증폭기(pre-amplifier)
  3. ③ 전력증폭기(power amplifier)
  4. ④ 등화증폭기(equalizing amplifier)
정답 확인

정답 ②

59번
인간 형상 인식 과정 중 가시광선의 반사 패턴 또는 발광패 턴을 인식하는 과정을 무엇이라 하는가?
  1. ① 패턴매칭
  2. ② 특징추출
  3. ③ 전 처리
  4. ④ 영상의 입력
정답 확인

정답 ④

60번
다음 중 음압의 단위는?
  1. ① [N/C]
  2. ② [kcal]
  3. ③ [μbar]
  4. ④ [Neper] 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
