전자기능사 2015년 4회 기출문제

2015-10-10 시행 · 58문항

이 회차 문제 풀기 →

1번

음성 신호를 펄스 부호 변조 방식(PCM)을 통해 송신 측에서 디지털 신호로 변환하는 과정으로 옳은 것은?

① 표본화 → 양자화 → 부호화
② 부호화 → 양자화 → 표본화
③ 양자화 → 부호화 → 표본화
④ 양자화 → 표본화 → 부호화

정답 확인

정답 ①

2번

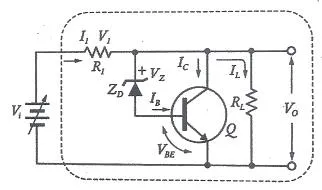

다음 회로의 명칭은 무엇인가?

① 직렬 제어형 정전압 회로
② 병렬 제어형 정전압 회로
③ 직렬형 정전류 회로
④ 병렬형 정전류 회로

정답 확인

정답 ②

3번

다음과 같은 회로의 명칭은?

① 클램퍼(clamper) 회로
② 슬라이서(slicer) 회로
③ 클리퍼(clipper) 회로
④ 리미터(limiter) 회로

정답 확인

정답 ①

4번

입력상태에 따라 출력 상태를 안정하게 유지하는 멀티 바이 브레이터는?

① 비안정 멀티 바이브레이터
② 단안정 멀티 바이브레이터
③ 쌍안정 멀티 바이브레이터
④ 모든 형식의 멀티 바이브레이터

정답 확인

정답 ③

5번

JK 플립플롭을 이용하여 10진 카운터를 설계할 때, 최소로 필요한 플립플롭의 수는?

① 1개
② 2개
③ 3개
④ 4개

정답 확인

정답 ④

6번

연산증폭기의 입력 오프셋 전압에 대한 설명으로 가장 적합 한 것은?

① 차동출력을 0V가 되도록 하기 위하여 입력단자 사이에 걸 어주는 전압이다.
② 출력전압이 무한대(∞)가 되도록 하기 위하여 입력단자 사 이에 걸어주는 전압이다.
③ 출력전압과 입력전압이 같게 될 때의 증폭기의 입력 전압 이다.
④ 두 입력단자가 접지되었을 때 두 출력단자 사이에 나타나 는 직류전압의 차이다.

정답 확인

정답 ①

7번

전원 회로의 구조가 순서대로 옳게 구성된 것은?

① 정류회로 → 변압회로 → 평활회로 → 정전압회로
② 변압회로 → 평활회로 → 정류회로 → 정전압회로
③ 변압회로 → 정류회로 → 평활회로 → 정전압회로
④ 정류회로 → 평활회로 → 변압회로 → 정전압회로

정답 확인

정답 ③

8번

증폭회로에서 되먹임의 특징으로 옳지 않은 것은? (단, 음 되 먹임(negative feedback) 증폭회로라 가정한다.)

① 이득의 감소
② 주파수 특성의 개선
③ 잡음 증가
④ 비선형 왜곡의 감소

정답 확인

정답 ③

9번

어떤 도체에 4A의 전류를 10분간 흘렸을 때 도체를 통과한 전하량 C는 얼마인가?

① 150
② 300
③ 1200
④ 2400

정답 확인

정답 ④

10번

다음 회로의 명칭은 무엇인가?

① 피어스 BC형 발진 회로
② 피어스 BE형 발진 회로
③ 하틀리 발진 회로
④ 콜피츠 발진 회로

정답 확인

정답 ②

11번

빈-브리지 발진회로에 대한 특징으로 틀린 것은?

① 고주파에 대한 임피던스가 매우 낮아 발진 주파수의 파 형이 좋다.
② 잡음 및 신호에 대한 왜곡이 작다.
③ 저주파 발진기 등에 많이 사용된다.
④ 사용할 수 있는 주파수 범위가 넓다.

정답 확인

정답 ①

12번

저항기의 색띠가 갈색, 검정, 주황, 은색의 순으로 표시되었 을 경우에 저항 값은 얼마인가?

① 27~33kΩ
② 9~11kΩ
③ 0.9~1.1kΩ
④ 18~22kΩ

정답 확인

정답 ②

13번

다음 중 공통 컬렉터 증폭기에 대한 설명으로 적합하지 않 은 것은?

① 전압이득은 대략 1 이다.
② 입력저항이 높아 버퍼로 많이 사용된다.
③ 입력과 출력의 위상은 동일하다.
④ 입력은 결합 커패시터를 통하여 이미터에 인가한다.

정답 확인

정답 ④

14번

모놀리식(monolithic) 집적 회로(IC)의 특징으로 적합하지 않은 것은?

① 제조 단가가 저렴하다.
② 높은 신뢰도를 가진다.
③ 대량 생산이 가능하고 소형화, 경량화 등의 특징을 가진 다.
④ 높은 정밀도가 요구되는 아날로그 회로에 사용된다.

정답 확인

정답 ④

15번

다음 중 1 ㎌를 F로 표시하면 얼마인가?

① 10-3F
② 10-6F
③ 10-9F
④ 10-12F

정답 확인

정답 ②

16번

실제 펄스 파형에서 이상적인 펄스 파형의 상승하는 부분이 기준 레벨보다 높은 부분을 무엇이라 하는가?

① 새그(sag)
② 링잉(ringing)
③ 오버슈트(overshoot)
④ 지연 시간(delay time)

정답 확인

정답 ③

17번

주기억장치로 사용되는 반도체 기억소자 중에서 읽기, 쓰기 를 자유롭게 할 수 있는 것은?

① RAM
② ROM
③ EP-ROM
④ PAL

정답 확인

정답 ①

18번

컴퓨터 내의 입출력 장치들 중에서 입출력 성능이 높은 것 에서 낮은 순으로 바르게 나열된 것은?

① 인터페이스 – 채널 – DMA
② DMA – 채널 – 인터페이스
③ 채널 – DMA – 인터페이스
④ 인터페이스 –DMA - 채널

정답 확인

정답 ③

19번

디코더(decoder)는 일반적으로 어떤 게이트를 사용하여 만 들 수 있는가?

① NAND, NOR
② AND, NOT
③ OR, NOR
④ NOT, NAND

정답 확인

정답 ②

20번

다음 문자 데이터 코드들이 표현할 수 있는 데이터의 개수 가 잘못 연결된 것은? (단, 패리티 비트는 제외한다.)

① 2진화 10진수(BCD) 코드 : 64개
② 아스키(ASCII) 코드 :128개
③ 확장 2진화 10진(EBCDIC) 코드 : 256개
④ 3-초과(3-Excess) 코드 : 512개

정답 확인

정답 ④

21번

마이크로프로세서의 주소 지정 방식 중 짧은 길이의 오퍼랜 드로 긴 주소에 접근할 때 사용되는 방식은?

① 직접 주소 지정 방식
② 간접 주소 지정 방식
③ 레지스터 주소 지정 방식
④ 즉시 주소 지정 방식

정답 확인

정답 ②

22번

데이터의 크기를 작은 것부터 큰 순서로 바르게 나열한 것 은?

① Bit <Word <Btye <Field
② Bit <Byte <Field <Word
③ Bit <Byte <Word <Field
④ Bit <Word <Field <Btye

정답 확인

정답 ③

23번

1024 × 8bit의 용량을 가진 ROM에서 address bus와 data bus의 필요한 선로 수는?

① address bus = 8선, data bus = 8선
② address bus = 8선, data bus = 10선
③ address bus = 10선, data bus = 8선
④ address bus = 1024선, data bus = 8선

정답 확인

정답 ③

24번

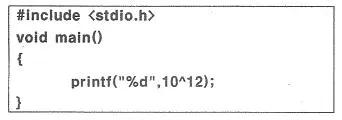

다음 표준 C언어로 작성한 프로그램의 연산 결과는?

① 6
② 8
③ 24
④ 14

정답 확인

정답 ①

25번

원시 언어로 작성한 프로그램을 동일한 내용의 목적 프로그 램으로 번역하는 프로그램을 무엇이라 하는가?

① 기계어
② 파스칼
③ 컴파일러
④ 소스 프로그램

정답 확인

정답 ③

26번

다음 중 10진수 (-7)을 부호화 절대치법에 의한 이진수 표 현으로 옳은 것은?

① 10000111
② 10000110
③ 10000101
④ 10000100

정답 확인

정답 ①

27번

컴퓨터의 중앙처리장치와 주기억 장치간에 발생하는 속도차 를 보완하기 위해 개발된 것은?

① 입·출력장치
② 연산장치
③ 보조기억장치
④ 캐시기억장치

정답 확인

정답 ④

28번

지정 어드레스로 분기하고, 분기한 후에 그 명령으로 되돌 아오는 명령은?

① 강제 인터럽트 명령
② 조건부 분기 명령
③ 서브루틴 분기 명령
④ 분기 명령

정답 확인

정답 ③

29번

오실로스코프 프로브(probe) 교정을 위해서 어떠한 파형을 이용하는가?

① 삼각파
② 정현파
③ 구형파
④ 스텝파

정답 확인

정답 ③

30번

다음 중 계통적 오차에 속하지 않는 것은?

① 우연 오차
② 이론적 오차
③ 기기적 오차
④ 개인적 오차

정답 확인

정답 ①

32번

오실로스코프를 이용하여 전자회로에서 전압 및 파형을 측 정하였더니 파형의 반주기가 2.5[ms] 이었다. 이때 측정된 주파수는?

① 50Hz
② 100Hz
③ 150Hz
④ 200Hz

정답 확인

정답 ④

33번

디지털 계측 방식 중의 하나인 비교법에 의한 측정에서 시 간에 따라 직선적으로 증가하는 전압을 무엇이라고 하는가?

① 램프 전압
② 기준 전압
③ 정형 전압
④ 비교 전압

정답 확인

정답 ①

34번

다음은 수신기의 감도측정 회로의 구성도이다. 빈칸 A, B에 들어갈 내용으로 옳은 것은?

① A : 수신기, B : 감쇠기
② A : 감쇠기, B : 수신기
③ A : 수신기, B : 의사 안테나
④ A : 의사 안테나, B : 수신기

정답 확인

정답 ④

35번

3상 평형 회로에서 운전하고 있는 3상 유도전동기에 2 전력 계법을 이용하여 전력을 측정하였더니 각각 5.96kW 와 2.36kW 이었다면 전동기의 역률은 얼마인가? (단, 2 전력계 법으로 측정하였을 때의 선간 전압은 200V, 선전류는 30A 이다.)

① 0.6
② 0.7
③ 0.8
④ 0.9

정답 확인

정답 ③

36번

다음 변조파형에 대한 설명으로 옳은 것은? (단, Ic는 반송 파 전류, Im은 변조파 전류이다.)

① 변조도(m)은 으로 표시한다.
② 변조도(m)은 으로 표시한다.
③ 주파수 변조(frequnecy modulation) 파형이다.
④ 변조가 잘 되었는지의 여부는 오실로스코프 화면상에 파 형 관측만으로 알아보기가 쉽다.

정답 확인

정답 ②

37번

증폭기에서 증폭도의 크기는 어떤 값으로 환산하여 표시하 는가?

① 전압
② 전류
③ 데시벨
④ 절대온도

정답 확인

정답 ③

38번

그림과 같은 가동코일(coil)형 계기에서 미터의 축에 아래위 로 인청동으로 된 스프링이 장치되어 때, 스프링의 역할은 무엇인가?

① 구동력
② 제어력
③ 제동력
④ 가동력

정답 확인

정답 ②

39번

콜라우슈 브리지의 측정 용도로 적합한 것은?

① 전해액의 저항 측정
② 저저항의 측정
③ 정전용량의 측정
④ 인덕턴스의 측정

정답 확인

정답 ①

40번

정전 전압계의 특징에 대한 설명으로 틀린 것은?

① 정전 전압계 또는 전위계는 전압을 직접 측정하는 계기 이다.
② 주로 저압 측정용 전압계로 많이 쓰인다.
③ 정전 전압계의 제동은 공기 제동이나 액체 제동 또는 전 자 제동을 사용한다.
④ 대표적인 예로는 아브라함 빌라드 형과 캘빈형의 정전 전압계가 있다.

정답 확인

정답 ②

41번

초음파의 진동수가 가장 높은 것은?

① 초음파 가공
② 소나
③ 초음파 탐상
④ 에멀션화

정답 확인

정답 ③

42번

다음 중 디지털 3D 그래픽스 처리의 구성이 아닌 것은?

① 기하처리
② 렌더링
③ 프레임버퍼
④ 모델링

정답 확인

정답 ③

43번

CR결합 증폭회로에서 대역폭을 2배로 늘리려면 전압증폭 이득을 몇 dB로 내려야 하는가?

① 1/2dB
② -3dB
③ -6dB
④ 4dB

정답 확인

정답 ③

44번

도래 전파가 8[mV]이고, 정재파비(SWR)가 3.0이다. 입력 회로에서 반사되는 전압은?

① 2[mV]
② 4[mV]
③ 6[mV]
④ 8[mV]

정답 확인

정답 ②

45번

전력 증폭기는 스피커를 구동시키는데 요구되는 충분한 전 력을 보내주는 역할을 한다. 전력 증폭기의 구성으로 옳지 않은 것은?

① 전압 증폭단
② 전치 구동단
③ 등화 증폭단
④ 출력단

정답 확인

정답 ③

46번

청력을 검사하기 위하여 가청주파수 영역 중 여러 가지 레 벨의 순음을 전기적으로 발생하는 음향발생 장치는?

① 심음계
② 오디오미터
③ 페이스메이커
④ 망막전도 측정기

정답 확인

정답 ②

47번

표준 12cm 오디오 CD 규격의 재생 및 녹음 가능한 최대 시간은?

① 37분
② 74분
③ 120분
④ 240분

정답 확인

정답 ②

48번

FM스트레오 수신기에서 19[㎑] 파일럿(pilot)신호의 목적은 무엇인가?

① 스트레오 신호 복조기에서 좌우신호를 분리시키는 스위 칭 신호이다.
② 스트레오 차신호용 서브캐리어(subcarrier)이다.
③ FM전파 속의 잡음 펄스 성분을 제거한다.
④ 스트레오 신호인 좌우와의 합성신호를 만든다.

정답 확인

정답 ①

49번

궤환 제어계(feed back control)에서 공정제어 제어량에 해 당하지 않는 것은?

① 유량
② 전압
③ 압력
④ 온도

정답 확인

정답 ②

50번

음색 조절이 가능한 음향장치는?

① 턴테이블
② 보이스레코더
③ 이퀄라이저
④ 인티앰프

정답 확인

정답 ③

51번

다음과 같은 N/S를 갖는 수신기 중에서 잡음이 가장 큰 수 신기는?

① N/S = 2 [㎶]/5[V]
② N/S = 1 [㎶]/1[V]
③ N/S = 2 [㎶]/15[V]
④ N/S = 2 [㎶]/20[V]

정답 확인

정답 ②

52번

선박이 A 무선표지국이 있는 항구에 입항하려고 할 때, 그 전파의 방향, 즉 진북에 대한 도의 방향을 추적함으로써, A 무선표지국이 있는 항구에 직선으로 도달하는 것을 무엇이 라고 하는가?

① 로란(Loran)
② 데카(Decca)
③ 호밍(Homing)
④ 센스결정(Sense determination)

정답 확인

정답 ③

53번

광학 현미경에서 시료 위의 정보를 전하는 매개체로서는 빛 을 사용한다. 전자현미경에서는 무엇을 매개체로 하는가?

① 전자선
② 전자 렌즈
③ 전자총
④ 정전 렌즈

정답 확인

정답 ①

54번

증폭회로에 1[㎽]를 공급하였을 때 출력으로 1[W]가 얻어 졌다면, 이 때 이득은?

① 40[dB]
② 30[dB]
③ 20[dB]
④ 10[dB]

정답 확인

정답 ②

55번

2개의 종류가 다른 금속 또는 합금으로 하나의 폐회로를 만 들고 두 접점을 다른 온도로 유지하면 이 회로에 일정 방향 의 전류가 흐르는 현상은?

① 제벡 효과
② 펠티에 효과
③ 스킨 효과
④ 볼츠만 효과

정답 확인

정답 ①

56번

자동제어의 서보기구가 제어를 수행하는 요소는?

① 온도
② 유량이나 압력
③ 위치나 각도
④ 시간

정답 확인

정답 ③

58번

태양전지를 연속적으로 사용하기 위하여 필요한 장치는?

① 변조 장치
② 정류 장치
③ 축전 장치
④ 검파 장치

정답 확인

정답 ③

59번

HDTV에 관한 설명으로 틀린 것은?

① 가로 : 세로 화면 비율은 16 : 9이다.
② CD급의 하이파이 음질의 방송이 가능하다.
③ 아날로그 TV에서는 셋톱박스가 필요하다.
④ 주사선의 수는 525~625선 정도이다.

정답 확인

정답 ④

60번

자기 녹음기의 교류 바이어스에 사용되는 주파수는 대략 얼 마의 범위가 사용되는가?

① 30[㎑] - 200[㎑]
② 100[㎐] - 2000[㎐]
③ 100[㎐] - 200[㎐]
④ 60[㎐] - 100[㎐] 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ①
