전자기능사 2012년 2회 기출문제

2012-04-08 시행 · 56문항

이 회차 문제 풀기 →
1번
다음 중 압전효과를 이용한 발진기는?
  1. ① LC 발진기
  2. ② RC 발진기
  3. ③ 블로킹 발진기
  4. ④ 수정 발진기
정답 확인

정답 ④

3번
그림과 같은 구형파 펄스의 충격계수(duty factor) D는?
전자기능사 2012년 2회 3번 문제 그림
  1. ① D = 1/T
  2. ② D = W/T
  3. ③ D = A/T
  4. ④ D=1/A
정답 확인

정답 ②

4번
이상적인 연산증폭기에 대한 설명으로 옳지 않은 것은?
  1. ① 주파수 대역폭이 무한대이다.
  2. ② 출력 임피던스가 무한대이다.
  3. ③ 입력 바이어스 전류는 0 이다.
  4. ④ 오픈 루프 전압이득이 무한대이다.
정답 확인

정답 ②

5번
연산증폭기의 특징에 대한 설명으로 옳지 않은 것은?
  1. ① 전압 이득이 크다.
  2. ② 입력 임피던스가 높다.
  3. ③ 출력 임피던스가 낮다.
  4. ④ 단일 주파수만을 통과시킨다.
정답 확인

정답 ④

6번
다음 중 부궤한 증폭회로에 대한 설명으로 적합하지 않은 것은?
  1. ① 증폭도가 저하된다.
  2. ② 안정도가 감소된다.
  3. ③ 주파수 특성이 개선된다.
  4. ④ 입ㆍ출력 임피던스가 궤환에 의해 변화된다.
정답 확인

정답 ②

7번
운동하고 있는 전자에 자장을 가하면 운동방향을 변화시킬 수 있다. 만약 전자의 운동방향이 자장의 운동방향과 직각 이면 전자는 무슨 운동을 하는가?
  1. ① 수직운동
  2. ② 수평운동
  3. ③ 원운동
  4. ④ 지그재그운동
정답 확인

정답 ③

8번
비검파회로에 삽입된 대용량 콘덴서 Co의 목적은?
  1. ① 결합작용
  2. ② 직류차단작용
  3. ③ 진폭제한작용
  4. ④ 측로(by pass)
정답 확인

정답 ③

10번

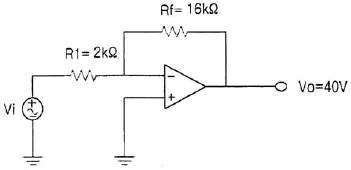

다음 연산증폭기 회로의 입력전압 V1값으로 옳은 것은? (단, 이상적인 연산증폭기이다.)
전자기능사 2012년 2회 10번 문제 그림
  1. ① -5[V]
  2. ② 7.5[V]
  3. ③ -10[V]
  4. ④ 12.5[V]
정답 확인

정답 ①

11번
충돌된 1차전자의 운동에너지에 의하여 방출된 자유전자의 명칭으로 바르게 된 것은?
  1. ① 열전자
  2. ② 광전자
  3. ③ 2차전자
  4. ④ 전기장전자
정답 확인

정답 ③

12번
베이스 접지 트랜지스터 회로에서 입력과 출력 신호 사이 의 위상차는?
  1. ① 동상
  2. ② 90°
  3. ③ 180°
  4. ④ 270°
정답 확인

정답 ①

13번
직류 안정화 전원회로의 기본 구성요소로 가장 적합한 것 은?
  1. ① 기준부, 비교부, 검출부, 증폭부, 지시부
  2. ② 기준부, 비교부, 검출부, 증폭부, 제어부
  3. ③ 기준부, 발진부, 검출부, 제어부, 증폭부
  4. ④ 기준부, 지시부, 검출부, 증폭부, 발진부
정답 확인

정답 ②

14번
정류회로의 직류전압이 300[V]이고 리플 전압이 3[V]였 다. 이 회로의 리플률은 몇 [%]인가?
  1. ① 1[%]
  2. ② 2[%]
  3. ③ 3[%]
  4. ④ 5[%]
정답 확인

정답 ①

15번
이미터 플로어에 대한 설명으로 옳지 않은 것은?
  1. ① 입력임피던스는 낮다.
  2. ② 전압 증폭도는 대략 1 이다.
  3. ③ 입 ㆍ 출력 위상은 동위상이다.
  4. ④ 부하효과를 최소화하는 버퍼증폭기로 많이 사용된다.
정답 확인

정답 ①

16번
다음 중 정류 회로의 종류가 아닌 것은?
  1. ① 브리지 정류회로
  2. ② 반파 정류회로
  3. ③ 전파 정류회로
  4. ④ 정전압 정류회로
정답 확인

정답 ④

17번
주기적으로 재기록하면서 기억 내용을 보존해야 하는 반도 체 기억장치는?
  1. ① SRAM
  2. ② EPROM
  3. ③ PROM
  4. ④ DRAM
정답 확인

정답 ④

18번
컴퓨터와 오퍼레이터 사이에 필요한 정보를 주고 받을 수 있는 장치는?
  1. ① 자기디스크
  2. ② 라인프린터
  3. ③ 콘솔
  4. ④ 데이터 셀
정답 확인

정답 ③

19번
다음 그림은 어떤 주소 지정 방식인가?
전자기능사 2012년 2회 19번 문제 그림
  1. ① 즉시주소(Immediate Address) 지정
  2. ② 직접주소(Direct Address) 지정
  3. ③ 간접주소(Indirect Address) 지정
  4. ④ 상대주소(Relative Address) 지정
정답 확인

정답 ②

20번
컴퓨터 내부에서 문자를 표현하는 방식은?
  1. ① 팩 방식
  2. ② 아스키 코드 방식
  3. ③ 고정 소수점 방식
  4. ④ 부동 소수점 방식
정답 확인

정답 ②

21번
16진수 (28C)16를 10진수로 변환한 것으로 옳은 것은?
  1. ① 626
  2. ② 627
  3. ③ 628
  4. ④ 652
정답 확인

정답 ④

22번
명령어 형식에서 오퍼랜드(operand)부의 역할이라고 할 수 없는 것은?
  1. ① 레지스터 지정
  2. ② 명령어 종류 지정
  3. ③ 기억장치의 어드레스 지정
  4. ④ 데이터 자체의 표현
정답 확인

정답 ②

23번
프로그래밍에 사용하는 고급언어 중 절차지향언어에 포함 되지 않는 것은?
  1. ① 코볼(COBOL)
  2. ② C언어
  3. ③ 자바(JAVA)
  4. ④ 베이직(BASIC)
정답 확인

정답 ③

24번
다음 논리연산 명령어 중 누산기의 값이 변하지 않는 것 은? (단, 여기서 X는 임의의 8bit 데이터이다.)
  1. ① CP X
  2. ② AND X
  3. ③ OR X
  4. ④ EX-OR X
정답 확인

정답 ①

25번
컴퓨터가 직접 인식하여 실행할 수 있는 언어로서, 2진수 “0” 과 “1” 만을 이용하여 명령어와 데이터를 나타내는 언어는?
  1. ① 기계어
  2. ② 어셈블리 언어
  3. ③ 컴파일러 언어
  4. ④ 인터프리터 언어
정답 확인

정답 ①

26번
다음 중 “0”에서부터 “9”까지의 10진수를 4비트의 2진수 로 표현하는 코드는?
  1. ① 아스키 코드
  2. ② 3-초과 코드
  3. ③ 그레이 코드
  4. ④ BCD 코드
정답 확인

정답 ④

27번
속도가 빠른 중앙처리장치와 속도가 느린 주기억장치 사이 에 위치하며 두 장치간의 속도 차를 줄여 컴퓨터의 전체적 인 동작 속도를 빠르게 하는 기억장치는?
  1. ① 캐시 메모리(Cache Memory)
  2. ② 가상 메모리(Virtual Memory)
  3. ③ 플래시 메모리(Flash Memory)
  4. ④ 자기버블 메모리(Magenetic Bubble Memory)
정답 확인

정답 ①

28번
각 세그먼트를 하나의 프로그램이 되도록 연결하고, 어셈 블러가 번역한 목적프로그램을 실행 모듈로 바꾸어 주는 프로그램은?
  1. ① 에디터
  2. ② ASM
  3. ③ LINKER
  4. ④ EXE2BIN
정답 확인

정답 ③

29번
내부저항이 20[kΩ]인 전압계의 측정 범위를 크게 하려고 80[kΩ]의 배율기를 직렬로 연결했을 때, 전압계의 지시값 이 50[V]였다면 측정 전압은?
  1. ① 220[V]
  2. ② 250[V]
  3. ③ 280[V]
  4. ④ 320[V]
정답 확인

정답 ②

30번
적산전력계의 알루미늄 원판에 유기되는 전류는?
  1. ① 여자 전류
  2. ② 맴돌이 전류
  3. ③ 자화 전류
  4. ④ 최대 전류
정답 확인

정답 ②

31번
일반적으로 1[Ω]이하 10-5[Ω]정도의 저저항 정밀측정에 사용되는 브리지는?
  1. ① 켈빈더블 브리지
  2. ② 휘스톤 브리지
  3. ③ 콜라우슈 브리지
  4. ④ 맥스웰 브리지
정답 확인

정답 ①

32번
표준신호발생기의 필요조건으로 옳지 않은 것은?
  1. ① 주파수가 정확하고 가변 파형이 양호할 것
  2. ② 변조특성이 좋으며 지시변조도가 정확할 것
  3. ③ 출력 임피던스가 가변될 것
  4. ④ 불필요한 출력을 내지 않을 것
정답 확인

정답 ③

33번
오실로스코프에서 휘도(intensity)를 조정하는 것은?
  1. ① 양극전압
  2. ② 편향판전압
  3. ③ 캐소드전압
  4. ④ 제어그리드전압
정답 확인

정답 ④

34번
자동평형식 기록계기의 구성요소가 아닌 것은?
  1. ① 함수발생기
  2. ② 증폭회로
  3. ③ 서보모터
  4. ④ DC-AC변환회로
정답 확인

정답 ①

35번
유도형 계기의 특징에 대한 설명 중 옳지 않은 것은?
  1. ① 가동부에 전류를 흘릴 필요가 없으므로 구조가 간단하 고, 견고하다.
  2. ② 공극이 좁고 자장이 강하므로 외부 자장의 영향이 작 고, 구동 토크가 크다.
  3. ③ 주파수의 영향이 다른 계기에 비하여 크므로 정밀급 계 기에는 부적합하다.
  4. ④ DC 전용 계기로 주로 사용된다.
정답 확인

정답 ④

36번
저주파 증폭기의 출력 측에서 기본파의 전압이 50[V], 제 2고조파의 전압이 4[V], 제3고조파의 전압이 3[V]임을 측 정으로 알았다면, 이 때 일그러짐율[%]은?
  1. ① 5
  2. ② 6
  3. ③ 8
  4. ④ 10
정답 확인

정답 ④

37번
아날로그 계측기와 비교시 디지털 계측기에만 반드시 필요 한 것은?
  1. ① 비교기
  2. ② 증폭기
  3. ③ A/D 변환기
  4. ④ D/A 변환기
정답 확인

정답 ③

38번
다음 중 가장 높은 주파수를 측정할 수 있는 것은?
  1. ① 헤테로다인 주파수계
  2. ② 공동 주파수계
  3. ③ 흡수형 주파수계
  4. ④ 동축 주파수계
정답 확인

정답 ②

39번
250[V]인 전지의 전압을 어떤 전압계로 측정하여 보정 백 분율로 구하였더니 0.2 이었다. 전압계의 지시값은?
  1. ① 250.5
  2. ② 250.2
  3. ③ 249.5
  4. ④ 249.8
정답 확인

정답 ③

40번
전압 측정 시 계측기에 흐르는 미소 전류에 의한 전압 강 하로 발생되는 오차를 줄이는 방법은?
  1. ① 계측기의 입력 저항을 크게 한다.
  2. ② 미끄럼 줄의 마찰에 의한 저항 변화를 줄인다.
  3. ③ 전압 분압기로 1[V] 정도 전압을 낮춰 측정한다.
  4. ④ 계측기에 배율기를 사용하여 측정 범위를 넓힌다.
정답 확인

정답 ①

41번
캡스턴의 원주속도가 고르지 않을 때 생기는 현상은?
  1. ① 험
  2. ② 와우플러터
  3. ③ 모터보팅
  4. ④ 잡음
정답 확인

정답 ②

42번
초음파 집진기는 초음파의 어떤 작용을 이용한 것인가?
  1. ① 응집작용
  2. ② 분산작용
  3. ③ 확산작용
  4. ④ 에멀션화작용
정답 확인

정답 ①

43번
기본파 진폭 20[mA], 제 2고조파 진폭 4[mA]인 고조파 전류의 왜율은 몇 [%] 인가?
  1. ① 10
  2. ② 20
  3. ③ 50
  4. ④ 80
정답 확인

정답 ②

44번
고주파 가열 중 유전가열에 대한 설명으로 거리가 먼 것 은?
  1. ① 가열이 골고루 된다.
  2. ② 온도 상승이 빠르다.
  3. ③ 피가열물의 모양에 제한을 받지 않는다.
  4. ④ 내부가열이므로 표면 손상이 되지 않는다.
정답 확인

정답 ③

45번
주파수 특성의 표현법과 관계없는 것은?
  1. ① 벡터 궤적
  2. ② 나이퀴스트 선도
  3. ③ 보드 선도
  4. ④ 스칼라 궤적
정답 확인

정답 ④

46번
한 조를 이루는 지상국에서 펄스 대신에 연속파를 발사하 여 수신 장소에서는 그 위상차를 이용하여 거리차를 알아 내는 쌍곡선 항법을 유럽에서 사용했는데 이를 무엇이라고 하는가?
  1. ① 데카(decca)
  2. ② 로란 A(loran A)
  3. ③ TACAN(tactical air navigation)
  4. ④ AN레인지(AN range)
정답 확인

정답 ①

47번
태양전지에 이용되는 효과는?
  1. ① 광기전력 효과
  2. ② 광전자 방출효과
  3. ③ 광증폭 효과
  4. ④ 펠티어 효과
정답 확인

정답 ①

48번
직류전동기의 속도제어 방법이 아닌 것은?
  1. ① 전압제어법
  2. ② 계자제어법
  3. ③ 주파수제어법
  4. ④ 저항제어법
정답 확인

정답 ③

49번
다음 중 잔류편차가 없는 제어 동작은?
  1. ① PI 동작
  2. ② P 동작
  3. ③ PD 동작
  4. ④ ON-OFF 동작
정답 확인

정답 ①

50번
다음 중 변위를 압력으로 변환하는 변환기는?
  1. ① 전자석
  2. ② 전자코일
  3. ③ 유압분사관
  4. ④ 차동변압기
정답 확인

정답 ③

51번
슈퍼헤테로다인 수신기에서 중간주파수가 455[kHz] 일 때 710[kHz] 의 전파를 수신하고 있다. 이때 수신될 수 있는 영상 주파수는 몇 [kHz] 인가?
  1. ① 910
  2. ② 1165
  3. ③ 1420
  4. ④ 1620
정답 확인

정답 ④

52번
출력이 500[W]인 송신기의 공중선에 5[A]의 전류가 흐를 때 복사저항은?
  1. ① 10[Ω]
  2. ② 20[Ω]
  3. ③ 30[Ω]
  4. ④ 40[Ω]
정답 확인

정답 ②

53번
서보 기구에 관한 일반적인 설명 중 옳지 않은 것은?
  1. ① 조작력이 강해야 한다.
  2. ② 서보 기구에서는 추종속도가 느려야 한다.
  3. ③ 유압 서보 모터나 전기적 서보 모터가 사용된다.
  4. ④ 전기식이면 증폭부에 전자관 증폭기나 자기증폭기가 사 용된다.
정답 확인

정답 ②

54번
초음파 탐상기의 주요 구성요소가 아닌 것은?
  1. ① 수신부
  2. ② 송신부
  3. ③ 동기부
  4. ④ 자동방향 탐지부
정답 확인

정답 ④

55번
항공기가 강하할 때 수직면 내에 올바른 코스를 지시하는 것으로 90[Hz] 및 150[Hz]로 변조된 두 전파에 의해 표 시되는 착륙 보조장치는?
  1. ① PAR
  2. ② 팬마커
  3. ③ 글라이드 패드
  4. ④ 지상 제어 진입장치
정답 확인

정답 ③

56번
다음 중 화상의 질을 판단하기 위한 시험도형으로 일반적 으로 사용되는 것은?
  1. ① 고스트
  2. ② 비월주사
  3. ③ 순차주사
  4. ④ 테스트패턴
정답 확인

정답 ④

59번
다음 중 태양전지에 대한 설명으로 옳지 않은 것은?
  1. ① 축전장치가 필요하다.
  2. ② 장치가 간단하고 보수가 편하다.
  3. ③ 대전력용은 부피가 크고, 가격이 비싸다.
  4. ④ 빛의 방향에 따라 발생 출력이 변하지 않는다.
정답 확인

정답 ④

60번
TV 수상기의 영상 증폭회로에서 피킹 코일에 관한 설명으 로 옳은 것은?
  1. ① 수직의 동기를 제어한다.
  2. ② 고역주파수 특성을 보상한다.
  3. ③ 저역주파수 특성을 보상한다.
  4. ④ 4.5[MHz]의 음성신호를 제거한다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②
