9급 지방직 공무원 기계일반 2020년 1회 기출문제

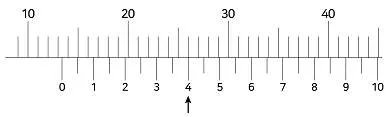

아들자 눈금이 0인 곳의 어미자 눈금: 13과 14 사이 = 13mm 아들자와 어미자의 눈금이 일치하는 곳의 아들 자 눈금 : 4 = 0.4mm 13 + 0.4 = 13.4mm

※ 톱니 나사 (buttless thread) : 압착기, 바이스, 나사잭 등 하중이 한쪽 방향으로만 작용하는 경우에 사용된다.

※ 소성 (plasticity) : 물체에 가한 힘을 제거해도 원래 형태로 돌아가지 않고 변형 된 상태로 남는 성질

※ 연삭 버닝의 발생 조건 ⑴ 매우 연한 공작물을 연삭할 때 ⑵ 공작물과 연삭숫돌 간에 과도한 압력이 가해질 때 ⑶ 연삭액을 사용하지 않거나 부적합하게 사용할 때

※ 크레이터 마모 (crater wear) : 절삭 중 공작물에서 발생한 칩과 공구의 경사면과의 지속적인 마찰로 인해 경사면이 오목하게 파여지는 현상으로 공구의 온도 가 최대가 되는 영역에서 발생한다.

※ 칠드주철 (chilled cast iron) : 보통주철의 쇳물을 금형에 넣고 표면만 급랭시켜 단단하게 만 든 것으로 냉경주철(냉강주물)이라고도 한다.

※ 골격 모형 (skeleton patten) : 주조품의 크기가 대형일 때, 주요 부분의 골격만 제작하고, 나 머지 공간은 점토 및 석고를 채워 넣어서 주형을 만드는 것으 로, 제작비를 절약할 수 있다.

※ 평삭 (planning) : 주로 대형 공작물의 길이방향 홈이나 노치 가공에 사용되는 공정으로, 고정된 공구를 이용하여 공작물의 직선운동에 따라 절삭행정과 귀환행정이 반복되는 가공법

① 압력수두, 속도수두, 위치수두로 구성된다. ③ 비압축성 유체만 적용할 수 있다. ④ 각 항의 단위는 m로, 차원은 [L]이다.

※ 에징 (edging) : 형단조의 예비성형 공정에서 오목면을 가지는 금형을 이용하 여 최종 제품의 부피가 큰 영역으로 재료를 모으는 작업

※ 프란츠 뢸로(Franz Reuleaux)가 정의한 기계의 구비 조건 ⑴ 저항체의 조합으로 구성되어 있을 것 ⑵ 각 부분의 운동은 한정되어 있을 것 ⑶ 에너지를 공급받아서 유효한 기계적 일을 할 것

② 원기둥의 바깥 표면에 나사산이 있는 것을 수나사라고 한다. ③ 오른나사는 시계방향으로 돌리면 죄어지며, 왼나사는 반시계 방향으로 돌리면 죄어진다. ④ 다중나사는 빨리 풀거나 죌 때 편리하나, 풀어지기 쉬우므로 죔나사로 적합하지 않다.

② 드릴 작업 시에는 회전하는 공구에 말려들어 갈 수 있기 때 문에 장갑은 끼지 않는다.

압축비 ε=(실린더체적+연소실체적)/연소실체적={(π d2/4)×10+250}/250={(3(10)2/4)×10+250}/250=4

① 상태 1 → 상태 2: 가역 등온 팽창 과정 ② 상태 2 → 상태 3: 가역 단열 팽창 과정 ③ 상태 3 → 상태 4: 가역 등온 압축 과정

④ 와이어 프레임 모델과 비교하여 형상 구현에 필요한 데이터 량이 많다.

※ 탄소강에 함유된 망간(Mn)의 영향 ⑴ 강도와 경도를 증가시킨다. ⑵ 주조성과 고온가공성을 증가시킨다. ⑶ 내마멸성을 증가시킨다. ⑷ 적열 취성을 방지한다.

※ 탄성계수 (단위: [kgf/cm2×10^6]) ① 납: 0.17 ② 구리: 1.25 ③ 알루미늄: 0.72 ④ 마그네슘: 41.16

C1: C1 틈새 (틈새 기호) ④ C5 기호의 틈새가 가장 크다.

※ 현상 (developing) : 반도체 제조공정에서 기판 표면에 코팅된 양성 포토레지스트 에 마스크를 이용하여 노광공정을 수행한 후, 자외선이 조사된 영역의 포토레지스트만 선택적으로 제거하는 공정 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 인터넷으로 종이 없이 문제를 풀고 자동채점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
