9급 지방직 공무원 기계일반 2018년 1회 기출문제

※ 자유 단조 (open-die forging) : 원통 소재를 두 개의 평금형 사이에 놓고 압축하여 높이를 감 소시키는 작업 ※ 압연 (rolling) : 긴 소재를 한 조의 롤 사이로 통과시키며 압축하중을 가하여 두께를 감소시키고, 단면형상을 변화시키는 공정

※ 머시닝 센터 (machining center) : 자동공구교환기능을 가진 컴퓨터제어 공작기계로 공작물의 모 든 면에 모든 방향에서 절삭작업을 할 수 있다.

② 주물의 급냉은 피한다.

헬리컬 기어는 회전력을 전달할 때 축방향으로 추력이 발생하므 로 추력을 지지할 수 있는 스러스트 베어링이 필요하다.

※ 공장자동화의 구성요소 : CAD/CAM, CNC 공작기계, 무인 반송차, 산업용 로봇, 자동창 고 등

점탄성은 동적 점탄성 시험으로 구할 수 있다.

③ 뜨임을 하면 담금질한 강의 인성이 증가한다.

② 정확한 위치제어가 어렵다. ③ 유압 기기에 비해 효율이 떨어진다. ④ 균일한 작업속도를 얻기 어렵다.

※ 선택적 레이저 소결 (selective laser sintering, SLS) : 폴리머 분말을 조형하고자 하는 제품의 형상대로 선택적으로 소결하는 방법으로 강도가 매우 높은 제품을 얻을 수 있다.

① 절삭유를 사용하면 공작물의 표면거칠기가 좋아진다. ③ 절삭깊이를 크게 하면 절삭저항이 커져, 절삭온도가 올라가 고 공구수명이 줄어든다. ④ 공작물의 표면거칠기는 절삭속도, 절삭깊이, 공구 및 공작물 의 재질에 따라 달라진다.

※ 하이드로포밍 (hydroforming) : 튜브 형상의 소재를 금형에 넣고 유체압력을 이용하여 소재를 변형시키는 가공법

③ 냉간압연판에서는 이방성이 나타나므로 2차 가공에서 주의하 여야 한다.

4행정 사이클 기관은 1사이클 동안 2회전 하므로, 12회전 하는 동안 흡기밸브는 6회 열린다.

※ 결합용 기계요소 : 나사, 볼트와 너트, 키, 핀, 코터, 리벳 등

σ_a=P/A=P/bt=(36×103)/{(30)(20)}=60MPa S=(σ_u)/(σ_a)=240/60=4

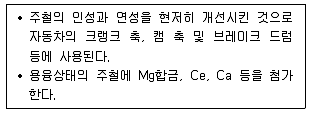

※ 구상 흑연 주철 (nodular cast iron) : 용융상태의 주철에 Mg, Ca, Ce 등을 첨가하여 인성과 연성을 개선한 것이다..파이프, 자동차의 크랭크 축, 캠 축 및 브레이크 드럼 등에 사용된다.

② 절삭속도가 빠를수록 절삭열이 어느정도 칩으로 배출될 수 있으므로 절삭속도를 가능하면 빠르게 하여 가공한다.

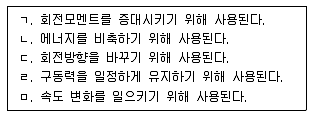

※ 플라이휠 (fly wheel) : 크랭크축의 출력 측에 설치되어 회전에너지를 일시적으로 흡 수하였다가 다시 방출하여 회전의 불균형을 줄이고, 회전진동을 억제하는 역할을 한다.

② STS316은 고크롬계 스테인리스 강에 니켈을 12%, 몰리브덴 을 2.5%정도 첨가한 것으로 STS304보다 내해수성이 우수하다. ③ STS304는 고크롬계 스테인리스 강에 니켈을 8% 이상 첨가 한 것으로 일반적으로 자성을 가지지 않는다. ④ STS304, STS316은 면심입방구조의 강재로 가공성과 내부식 성이 우수하다.

※ 전자 빔 용접 (electron-beam welding, EBW) : 진공상태에서 고속의 전자빔에 의해 발생되는 열을 이용한 용 접법으로 열변형이 매우 적다. 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 인터넷으로 종이 없이 문제를 풀고 자동채점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
