9급 지방직 공무원 기계일반 2017년 2회 기출문제

※ 스플라인 (spline) : 동일 간격으로 홈을 만든 축을 스플라인 축이라 하고, 이 스플 라인 축에 끼워지는 상대편 보스를 스플라인이라 한다.

③ 체크 밸브 - 방향 제어

코어는 엔진 블록이나 밸브같이 내부에 구멍이 있거나 통로를 갖는 주물에 이용된다.

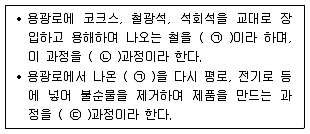

용광로에 코크스, 철광석, 석회석을 교대로 장입하고 용해하여 나오는 철을 선철(pig iron)이라 하며, 이 과정을 제선 과정이라 한다. 용광로에서 나온 선철을 다시 평로, 전기로 등에 넣어 불순물을 제거하여 제품을 만드는 과정을 제강 과정이라 한다.

※ 용접선 (weld line) : 용융 플라스틱 캐비티 내에서 분리되어 흐르다 서로 만나는 부분에서 생기는 사출 결함

④ 피스톤 링은 탄성을 주기 위하여 절개부가 있는 원형으로 만 든다.

② 절삭가공 시 공구 끝단에서 약간 떨어진 부분에서 최고 온도 점이 나타난다.

② 니켈은 인성과 내식성을 증가시키고, 담금질성을 증대시키며, 페라이트 조직을 안정화한다.

※ 아이어닝 (ironing) : 다이 공동부로 빨려 들어가는 판재의 두께가 펀치와 다이 사 이의 간극보다 클 때, 두께가 얇아지는 효과

③ 냉간가공도가 커질수록 재결정 온도는 낮아진다.

① 반지름이 작은 롤을 사용한다.

② 금속 및 비금속 재료에 적용이 가능하다.

C=(D1+D2)/2={m(Z1+Z2)}/2={4(25+50)}/2=150mm

자유도 m=3(n-1)-2j1-j2=3(7-1)-2(8)-0=2 여기서, n: 링크의 수, j1: 자유도가 1인 조인트의 수, j2: 자유도가 2인 조인트의 수

④ 강도가 높은 강일수록 수소취성에 더욱 취약해진다.

④ 축, 나사 등을 이용한 인서트 성형이 가능하다.

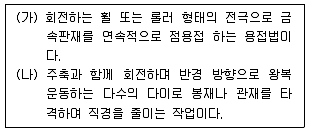

※ 심 용접 (seam welding) : 회전하는 휠 또는 롤러 형태의 전극으로 금속판재를 연속적으 로 점용접 하는 방법 ※ 스웨이징 (swaging) : 주축과 함께 회전하며 반경 방향으로 왕복 운동하는 다수의 다이로, 봉재나 관재를 타격하여 직경을 줄이는 작업

① 드레싱 - 눈메움, 눈무딤이 생긴 입자를 제거하여 숫돌 표면 에 새로운 입자를 생성시키는 작업 ② 로딩 - 연삭 작업에서 숫돌 입자의 표면이나 기공에 칩이 차 있는 상태 ④ 글레이징 - 자생작용이 잘되지 않아 마모된 입자가 탈락하지 않고, 그대로 연삭되는 상태

※ 너트의 풀림 방지법 ⑴ 와셔에 의한 방법 (스프링, 고무, 톱니붙이 등) ⑵ 로크너트에 의한 방법 ⑶ 자동죔너트에 의한 방법 ⑷ 핀에 의한 방법 ⑸ 멈춤나사에 의한 방법 ⑹ 플라스틱플러그에 의한 방법

※ 수관 보일러 (water tube boiler) : 외부에서 가열한 물로 여러 개의 수관을 순환시키는 보일러로, 오늘날 대부분의 화력발전소에서 사용된다. 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 인터넷으로 종이 없이 문제를 풀고 자동채점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
