9급 지방직 공무원 기계일반 2017년 1회 기출문제

2017-06-17 시행 · 19문항 · 해설 19문항

이 회차 문제 풀기 →

1번

회전 중에 임의로 힘의 전달을 끊을 수 없는 기계요소는?

① 맞물림 클러치(jaw clutch)
② 마찰차(friction wheel)
③ 마찰 클러치(friction clutch)
④ 커플링(coupling)

정답 확인 · 해설

정답 ④

커플링은 회전 중에 임의로 힘의 전달을 끊을 수 없는 영구 축 이음이다.

2번

무단 변속장치에 이용되는 마찰차가 아닌 것은?

① 원판 마찰차
② 원뿔 마찰차
③ 원통 마찰차
④ 구면 마찰차

정답 확인 · 해설

정답 ③

※ 무단 변속 마찰차의 분류 ⑴ 원판차식 ⑵ 원추(원뿔)차식 ⑶ 구면차식

3번

사형주조에서 사용되는 주물사의 조건이 아닌 것은?

① 성형성이 있어야 한다.
② 통기성이 있어야 한다.
③ 수축성이 없어야 한다.
④ 열전도도가 낮아야 한다.

정답 확인 · 해설

정답 ③

③ 신축성이 있어야 한다.

4번

펌프에서 수격현상의 방지 대책으로 옳지 않은 것은?

① 송출관 내의 유속이 빠르도록 관의 지름을 선정한다.
② 펌프에 플라이휠을 설치한다.
③ 송출 관로에 공기실을 설치한다.
④ 펌프의 급정지를 피한다.

정답 확인 · 해설

정답 ①

① 송출관 내의 유속이 느리도록 관의 지름을 크게 한다.

5번

일반적인 금속재료의 온도를 증가시킬 때 나타날 수 있는 현 상으로 옳지 않은 것은?

① 인성 및 연성이 증가한다.
② 강도에 대한 변형률속도의 영향이 감소한다.
③ 인장강도가 감소한다.
④ 탄성계수 및 항복응력이 감소한다.

정답 확인 · 해설

정답 ②

② 강도에 대한 변형률속도의 영향이 증가한다.

6번

재료의 피로 수명에 대한 설명으로 옳지 않은 것은?

① 시편의 파손을 일으키는데 필요한 반복 응력 사이클 수를 피로 수명이라 한다.
② 재료 표면에 숏피닝(shot peening) 공정을 통해 피로 수 명을 증가시킬 수 있다.
③ 반복 응력의 평균값이 클수록 피로 수명이 감소한다.
④ 재료 표면에 존재하는 노치(notch)를 제거하면 피로 수명 이 감소한다.

정답 확인 · 해설

정답 ④

④ 재료 표면에 존재하는 노치(notch)를 제거하면 피로 수명이 증가한다.

7번

디젤기관의 디젤노크 저감 방법으로 옳지 않은 것은?

① 발화성이 좋은 연료를 사용한다.
② 연소실 벽의 온도를 낮춘다.
③ 발화까지의 연료 분사량을 감소시킨다.
④ 가솔린 기관과 노크 저감 방법이 정반대이다.

정답 확인 · 해설

정답 ②

② 연소실 벽의 온도를 높게 한다.

8번

플라스틱 가공 공정에 대한 설명으로 옳지 않은 것은?

① 압출 공정은 고분자 재료에 압축력을 가하여 다이 오리피 스를 통과시키는 공정이다.
② 사출성형된 제품은 냉각 수축이 거의 없다.
③ 사출성형은 고분자 재료를 용융시켜 금형 공동에 고압으 로 주입하고 고화시키는 공정이다.
④ 압출된 제품의 단면적은 다이 구멍의 면적보다 크다.

정답 확인 · 해설

정답 ②

② 사출성형된 제품은 냉각하면서 수축한다.

9번

한줄 겹치기 리벳이음의 일반적인 파괴형태에 대한 설명으로 옳지 않은 것은?

① 리벳의 지름이 작아지면 리벳이 전단에 의해 파괴될 수 있다.
② 리벳 구멍과 판 끝 사이의 여유가 작아지면 판 끝이 갈라 지는 파괴가 발생할 수 있다.
③ 판재가 얇아지면 압축응력에 의해 리벳 구멍 부분에서 판 재의 파괴가 발생할 수 있다.
④ 피치가 커지면 리벳 구멍 사이에서 판이 절단될 수 있다.

정답 확인 · 해설

정답 ④

④ 피치가 작아지면 리벳 구멍 사이에서 판이 절단될 수 있다. ∑M_o=I_o×α=mgr 여기서, I_o: 전체 관성모멘트(I+mr2), I: 점 O에 대한 풀리의 회전 관성모멘트, α: 각가속도 α=mgr/(I_o)=mgr/(I+mr2)

11번

공압 발생 장치에서 공기의 온도를 이슬점 이하로 낮추어 압축 공기에 포함된 수분을 제거하는 공기 건조 방식은?

① 냉각식(냉동식) 건조
② 흡수식 건조
③ 흡착식 건조
④ 애프터 쿨러(after cooler)

정답 확인 · 해설

정답 ①

※ 냉각식(냉동식) 건조 : 공기의 온도를 이슬점 이하로 낮추어 압축공기에 포함된 수분 을 제거하는 공기 건조 방식

12번

백래시(backlash)가 적어 정밀 이송장치에 많이 쓰이는 운 동용 나사는?

① 사각 나사
② 톱니 나사
③ 볼 나사
④ 사다리꼴 나사

정답 확인 · 해설

정답 ③

※ 볼 나사 (ball screw) : 나사의 홈에 강구를 넣어 마찰을 줄인 나사로, 백래시가 적어 정밀 공작기계의 이송나사로 사용한다.

13번

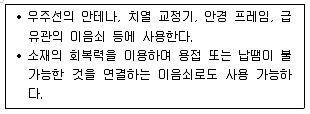

다음 설명에 가장 적합한 소재는?

① 압전재료
② 수소저장합금
③ 파인세라믹
④ 형상기억합금

정답 확인 · 해설

정답 ④

※ 형상기억합금 (shape-memory alloy) : 상온에서 소성변형을 일으키더라도 열을 가하면 원래의 모양 으로 돌아가는 성질을 가진 재료로 우주선의 안테나, 치열 교정 기, 안결 프레임, 급유관의 이음쇠 등에 사용한다.

14번

필라멘트(filament) 형태의 소재를 사용하는 쾌속조형법 (rapid prototyping)은?

① 융해융착모델(FDM:fused deposition modeling)
② 스테레오리소그래피(STL:stereolithography)
③ 폴리젯(polyjet)
④ 선택적 레이저 소결(SLS:selective laser sintering)

정답 확인 · 해설

정답 ①

※ 융해용착모델링 : 가열다이의 작은 구멍을 통해 필라멘트를 녹여서 공급하는 쾌 속조형법

15번

소성가공에 대한 설명으로 옳지 않은 것은?

① 절삭가공에 비하여 생산율이 낮다.
② 절삭가공 제품에 비하여 강도가 크다.
③ 취성인 재료는 소성가공에 적합하지 않다.
④ 절삭가공과 비교하여 칩(chip)이 생성되지 않으므로 재료 의 이용률이 높다.

정답 확인 · 해설

정답 ①

① 절삭가공에 비하여 생산율이 높다.

16번

딥 드로잉 공정에서 나타나는 결함에 대한 설명으로 옳지 않은 것은?

① 플랜지가 컵 속으로 빨려 들어가면서 수직 벽에서 융기 된 현상을 이어링(earing)이라고 한다.
② 플랜지부에 방사상으로 융기된 형상을 플랜지부 주름 (wrinkling)이라고 한다.
③ 펀치와 다이 표면이 매끄럽지 못하거나 윤활이 불충분하 면 제품 표면에 스크래치(scratch)가 발생한다.
④ 컵 바닥 부근의 인장력에 의해 수직 벽에 생기는 균열을 파열(tearing)이라고 한다.

정답 확인 · 해설

정답 ①

※ 귀생김 (earing) : 판재의 평면이방성으로 인해 드로잉된 컵의 벽면 끝에 파도모 양이 생기는 현상

17번

드릴링 머신 작업에 대한 설명으로 옳지 않은 것은?

① 드릴 가공은 드릴링 머신의 주된 작업이다.
② 카운터 싱킹은 드릴로 뚫은 구멍의 내면을 다듬어 치수 정밀도를 향상시키는 작업이다.
③ 스폿 페이싱은 볼트 머리나 너트 등이 닿는 부분을 평탄 하게 가공하는 작업이다.
④ 카운터 보링은 작은 나사나 볼트의 머리가 공작물에 묻 히도록 턱이 있는 구멍을 뚫는 작업이다.

정답 확인 · 해설

정답 ②

② 리밍은 드릴로 뚫은 구멍의 내면을 다듬어 치수정밀도를 향 상시키는 작업이다.

18번

Fe-Fe3C 상태도에 대한 설명으로 옳지 않은 것은?

① 오스테나이트는 공석변태온도보다 높은 온도에서 존재한 다.
② 0.5%의 탄소를 포함하는 탄소강은 아공석강이다.
③ 시멘타이트는 사방정계의 결정구조를 가지고 있어 높은 경도를 나타낸다.
④ 공석강은 공정반응을 보이는 탄소 성분을 가진다.

정답 확인 · 해설

정답 ④

④ 공석강은 공석반응을 보이는 탄소 성분을 가진다.

19번

알루미늄 합금인 두랄루민에 대한 설명으로 옳지 않은 것 은?

① Cu, Mg, Mn을 성분으로 가진다.
② 비중이 연강의 약 1/3 정도로 경량재료에 해당된다.
③ 주물용 알루미늄 합금이다.
④ 고온에서 용체화 처리 후 급랭하여 상온에 방치하면 시 효경화 한다.

정답 확인 · 해설

정답 ③

③ 가공용 알루미늄 합금이다.

20번

초소성 성형의 특징에 해당하지 않는 것은?

① 높은 변형률속도로 성형이 가능하다.
② 성형 제품에 잔류응력이 거의 없다.
③ 복잡한 제품을 일체형으로 성형할 수 있어 2차 가공이 거의 필요 없다.
④ 다른 소성가공 공구들보다 낮은 강도의 공구를 사용할 수 있어 공구 비용이 절감된다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인 · 해설

정답 ①

① 초소성재료는 변형률 속도에 민감하므로, 낮은 속도에서 가 공해야 한다. 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 인터넷으로 종이 없이 문제를 풀고 자동채점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
