9급 지방직 공무원 기계일반 2016년 1회 기출문제

2016-06-18 시행 · 19문항 · 해설 19문항

이 회차 문제 풀기 →

1번

재료의 원래 성질을 유지하면서 내마멸성을 강화시키는 데 가장 적합한 열처리 공정은?

① 풀림(annealing)
② 뜨임(tempering)
③ 담금질(quenching)
④ 고주파 경화법(induction hardening)

정답 확인 · 해설

정답 ④

※ 고주파 경화법 (induction hardening) : 소재를 코일 장치에 넣고, 고주파 전류로 가열한 후, 수냉하는 표면경화법

2번

응고수축에 의한 주물제품의 불량을 방지하기 위한 목적으로 주형에 설치하는 탕구계 요소는?

① 탕구(sprue)
② 압탕구(feeder)
③ 탕도(runner)
④ 주입구(pouring basin)

정답 확인 · 해설

정답 ②

※ 압탕구 (feeder) : 응고 수축에 의해 용탕(쇳물)이 부족할 때, 용탕을 보충하고 압력을 가해서 주물제품을 치밀하게 하기 위해 설치하는 탕구계 요소 중 하나이다.

3번

금속 판재의 가공 공정 중 가장 매끈하고 정확한 전단면을 얻을 수 있는 전단공정은?

① 슬리팅(slitting)
② 스피닝(spinning)
③ 파인블랭킹(fine blanking)
④ 신장성형(stretch forming)

정답 확인 · 해설

정답 ③

※ 정밀 블랭킹 (fine blanking) : 압판의 V자 모양 돌기로 가공할 소재에 홈을 찍어서 압력을 발생시킨 후, 펀치 작업을 하여서 매끈하고 정확한 전단면을 얻 을 수 있는 전단 공정

4번

다음 중 소성가공이 아닌 것은?

① 인발(drawing)
② 호닝(honing)
③ 압연(rolling)
④ 압출(extrusion)

정답 확인 · 해설

정답 ②

호닝은 정밀입자 가공법이다.

5번

각종 용접법에 대한 설명으로 옳은 것은?

① TIG용접(GTAW)은 소모성인 금속전극으로 아크를 발생시 키고, 녹은 전극은 용가재가 된다.
② MIG용접(GMAW)은 비소모성인 텅스텐 전극으로 아크를 발생시키고, 용가재를 별도로 공급하는 용접법이다.
③ 일렉트로 슬래그 용접(ESW)은 산화철 분말과 알루미늄 분말의 반응열을 이용하는 용접법이다.
④ 서브머지드 아크 용접(SAW)은 노즐을 통해 용접부에 미 리 도포된 용제(flux) 속에서, 용접봉과 모재 사이에 아크 를 발생시키는 용접법이다.

정답 확인 · 해설

정답 ④

① MIG 용접은 소모성인 금속전극으로 아크를 발생시키고, 녹은 전극은 용가재가 된다. ② TIG 용접은 비소모성인 텅스텐 전극으로 아크를 발생시키고, 용가재를 별도로 공급하는 용접법이다. ③ 테르밋 용접은 산화철 분말과 알루미늄 분말의 반응열을 이 용하는 용접법이다.

6번

금속의 결정격자구조에 대한 설명으로 옳은 것은?

① 체심입방격자의 단위 격자당 원자는 4개이다.
② 면심입방격자의 단위 격자당 원자는 4개이다.
③ 조밀육방격자의 단위 격자당 원자는 4개이다.
④ 체심입방격자에는 정육면체의 각 모서리와 각 면의 중심 에 각각 1개의 원자가 배열되어 있다.

정답 확인 · 해설

정답 ②

① 체심입방격자의 단위 격자당 원자는 2개이다. ③ 조밀육방격자의 단위 격자당 원자는 2개이다. ④ 체심입방격자에는 정육면체의 각 꼭짓점과 입방체의 중심에 각각 1개의 원자가 배열되어 있다.

7번

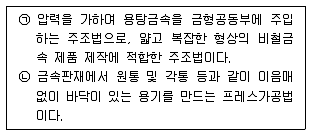

다음 ㉠, ㉡에 해당하는 것은? (순서대로 ㉠, ㉡)

① 인베스트먼트주조(investment casting), 플랜징(flanging)
② 다이캐스팅(die casting), 플랜징(flanging)
③ 인베스트먼트주조(investment casting), 딥드로잉(deep drawing)
④ 다이캐스팅(die casting), 딥드로잉(deep drawing)

정답 확인 · 해설

정답 ④

※ 다이캐스팅 (die casting) : 복잡하고 정밀한 모양의 금형에 용융된 마그네슘 또는 알루미 늄 등의 합금을 가압 주입하여 주물을 만드는 정밀 주조법 ※ 딥 드로잉 (deep drawing) : 금속판재에서 원통 및 각통 등과 같이, 이음매 없이 바닥이 있 는 용기를 만드는 프레스 가공법

8번

레이저 용접에 대한 설명으로 옳지 않은 것은?

① 좁고 깊은 접합부를 용접하는 데 유리하다.
② 수축과 뒤틀림이 작으며 용접부의 품질이 뛰어나다.
③ 반사도가 높은 용접 재료의 경우, 용접효율이 감소될 수 있다.
④ 진공 상태가 반드시 필요하며, 진공도가 높을수록 깊은 용입이 가능하다.

정답 확인 · 해설

정답 ④

④ 진공도가 높을수록 깊은 용입이 가능한 것은 맞으나, 진공 상태가 아니더라도 용접이 가능하다.

9번

윤곽투영기(optical comparator)에 대한 설명으로 옳은 것은?

① 빛의 간섭무늬를 이용해서 평면도를 측정하는 데 사용한 다.
② 측정침이 물체의 표면 위치를 3차원적으로 이동하면서 공 간좌표를 검출하는 장치이다.
③ 피측정물의 실제 모양을 스크린에 확대 투영하여 길이나 윤곽 등을 검사하거나 측정한다.
④ 랙과 피니언 기구를 이용해서 측정자의 직선운동을 회전 운동으로 변환시켜 눈금판에 나타낸다.

정답 확인 · 해설

정답 ③

① 광선정반 (optical flat) ② 3차원 측정기 (3D coordinate measuring machine) ④ 다이얼 게이지 (dial gauge)

10번

금속 재료의 파손에 대한 설명으로 옳지 않은 것은?

① 연성 금속이라도 응력부식 균열이 발생하면 취성 재료처 럼 파단된다.
② 파단면에 비치마크(beach mark)가 발견되면 피로에 의 한 파괴로 추정할 수 있다.
③ 재료 내부에 수소 성분이 침투하면 연성이 저하되어 예 상보다 낮은 하중에서 파단될 수 있다.
④ 숏피닝이나 롤러버니싱 같은 공정은 표면에 인장잔류응 력을 발생시키기 때문에 제품 수명을 향상시킨다.

정답 확인 · 해설

정답 ④

④ 숏피닝이나 롤러버니싱 같은 공정은 표면에 압축잔류응력을 발생시키기 때문에 제품 수명을 향상시킨다.

11번

두 축의 중심선을 일치시키기 어려운 경우, 두 축의 연결 부위에 고무, 가죽 등의 탄성체를 넣어 축의 중심선 불일치 를 완화하는 커플링은?

① 유체 커플링
② 플랜지 커플링
③ 플렉시블 커플링
④ 유니버설 조인트

정답 확인 · 해설

정답 ③

※ 플렉시블 커플링 (flexible coupling) : 두 축의 중심선을 일치시키기 어려울 경우, 두 축의 연결 부위 에 고무, 가죽 등의 탄성체를 넣어 충격과 진동을 흡수하고, 축 의 중심선 불일치를 완화하는 커플링

12번

자동차에 사용되는 판 스프링(leaf spring)이나 쇼크 업소버 (shock absorber)의 역할은?

① 클러치
② 완충 장치
③ 제동 장치
④ 동력 전달 장치

정답 확인 · 해설

정답 ②

※ 판 스프링 (leaf spring) : 두께가 길이에 비하여 작은 직사각형 단면의 스프링 강판을 몇 개 겹쳐서 고정한 것으로, 완충 장치로서 버스나 트럭의 현 가장치에 많이 사용된다. ※ 쇼크 업소버 (shock absorber) : 자동차의 현가장치 중 하나로, 주행 중 차체에 발생하는 충격 과 진동을 흡수하여 안정성과 승차감을 향상시킨다.

13번

4행정 기관과 2행정 기관에 대한 설명으로 옳은 것은?

① 배기량이 같은 가솔린 기관에서 4행정 기관은 2행정 기 관에 비해 출력이 작다.
② 배기량이 같은 가솔린 기관에서 4행정 기관은 2행정 기 관에 비해 연료 소비율이 크다.
③ 4행정 기관은 크랭크축 1회전 시 1회 폭발하며, 2행정 기관은 크랭크축 2회전 시 1회 폭발한다.
④ 4행정 기관은 밸브 기구는 필요 없고 배기구만 있으면 되고, 2행정 기관은 밸브 기구가 복잡하다.

정답 확인 · 해설

정답 ①

② 배기량이 같은 가솔린 기관에서 4행정 기관은 2행정 기관에 비해 연료 소비율이 작다. ③ 4행정 기관은 크랭크축 2회전 시 1회 폭발하며, 2행정 기관 은 크랭크축 1회전 시 1회 폭발한다. ④ 4행정 기관은 밸브 기구가 복잡하고, 2행정 기관은 밸브 기 구가 필요 없고 배기구만 있으면 된다.

14번

한 쌍의 기어가 맞물려 회전할 때 이의 간섭을 방지하기 위 한 방법으로 옳지 않은 것은?

① 압력각을 작게 한다.
② 기어의 이 높이를 줄인다.
③ 기어의 잇수를 한계 잇수 이하로 감소시킨다.
④ 피니언의 잇수를 최소 잇수 이상으로 증가시킨다.

정답 확인 · 해설

정답 ①

① 압력각을 크게 한다.

15번

감기 전동기구에 대한 설명으로 옳지 않은 것은?

① 벨트 전동기구는 벨트와 풀리 사이의 마찰력에 의해 동 력을 전달한다.
② 타이밍 벨트 전동기구는 동기(synchronous)전동을 한다.
③ 체인 전동기구를 사용하면 진동과 소음이 작게 발생하므 로 고속 회전에 적합하다.
④ 구동축과 종동축 사이의 거리가 멀리 떨어져 있는 경우 에도 동력을 전달할 수 있다.

정답 확인 · 해설

정답 ③

③ 체인 전동기구는 진동과 소음이 심하고, 고속 회전에 부적합 하다.

16번

냉매의 구비 조건에 대한 설명으로 옳지 않은 것은?

① 응축 압력과 응고 온도가 높아야 한다.
② 임계 온도가 높고, 상온에서 액화가 가능해야 한다.
③ 증기의 비체적이 작아야 하고, 부식성이 없어야 한다.
④ 증발 잠열이 크고, 저온에서도 증발 압력이 대기압 이상 이어야 한다.

정답 확인 · 해설

정답 ①

① 응축압력과 응고온도가 낮아야 한다.

17번

축 방향의 압축하중이 작용하는 원통 코일 스프링에서 코일 소재의 지름이 d일 때 최대 전단응력이 τ1이고, 코일 소재 의 지름이 d/2일 때 최대 전단응력이 τ2일 경우 τ2/τ1는? (단, 응력 수정계수는 1로 하고, 다른 조건은 동일하다)

① 2
② 4
③ 8
④ 16

정답 확인 · 해설

정답 ③

τ1=8PDK/πd3 τ2=8PDK/{π(d/2)3}=8×(8PDK/πd3)=8τ1 τ2/τ1=(8τ1)/τ1=8

18번

유압 작동유의 점도 변화가 유압 시스템에 미치는 영향으로 옳지 않은 것은? (단, 정상운전 상태를 기준으로 한다)

① 점도가 낮을수록 작동유의 누설이 증가한다.
② 점도가 낮을수록 운동부의 윤활성이 나빠진다.
③ 점도가 높을수록 유압 펌프의 동력 손실이 증가한다.
④ 점도가 높을수록 밸브나 액추에이터의 응답성이 좋아진 다.

정답 확인 · 해설

정답 ④

④ 점도가 높을수록 밸브나 액추에이터의 응답성이 나빠진다.

20번

금속의 결정 구조에서 결정립에 대한 설명으로 옳은 것은?

① 피로현상은 결정립계에서의 미끄러짐과 관계있다.
② 일반적으로 결정립의 크기는 용융금속이 급속히 응고되 면 커지고, 천천히 응고되면 작아진다.
③ 결정립 자체는 등방성(isotropy)이지만, 다결정체로 된 금속편은 평균적으로 이방성(anisotropy)이 된다.
④ 결정립이 작을수록 단위 체적당 결정립계의 면적이 넓기 때문에 금속의 강도가 커진다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인 · 해설

정답 ④

① 크리프 현상은 결정립계에서의 미끄러짐과 관계있다. ② 일반적으로 결정립의 크기는 용융금속이 급속히 응고되면 작 아지고, 천천히 응고되면 커진다. ③ 결정립 자체는 이방성(anisotropy)이지만, 다결정체로 된 금 속편은 평균적으로 등방성(isotropy)이 된다. 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 인터넷으로 종이 없이 문제를 풀고 자동채점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
