9급 지방직 공무원 기계일반 2019년 1회 기출문제

2019-06-15 시행 · 20문항 · 해설 20문항

이 회차 문제 풀기 →

1번

사형주조법에서 주형을 구성하는 요소로 옳지 않은 것은?

① 라이저(riser)
② 탕구(sprue)
③ 플래시(flash)
④ 코어(core)

정답 확인 · 해설

정답 ③

※ 주형의 구성요소 : 용탕받이, 탕구, 탕도, 코어, 라이저 등 ※ 플래시 (flash) : 재료가 금형 사이로 삐져나온 것으로 주물의 결함 중 하나이 다.

2번

소성가공에 대한 설명으로 옳지 않은 것은?

① 열간가공은 냉간가공보다 치수 정밀도가 높고 표면상태가 우수한 가공법이다.
② 압연가공은 회전하는 롤 사이로 재료를 통과시켜 두께를 감소시키는 가공법이다.
③ 인발가공은 다이 구멍을 통해 재료를 잡아당김으로써 단 면적을 줄이는 가공법이다.
④ 전조가공은 소재 또는 소재와 공구를 회전시키면서 기어, 나사 등을 만드는 가공법이다.

정답 확인 · 해설

정답 ①

① 냉간가공은 열간가공보다 치수 정밀도가 높고 표면상태가 우 수한 가공법이다.

3번

TIG 용접에 대한 설명으로 옳지 않은 것은?

① 용제를 사용하지 않으므로 후처리가 용이하다.
② 텅스텐 전극을 사용한다.
③ 소모성 전극을 사용하는 아크 용접법이다.
④ 불활성 가스인 아르곤이나 헬륨 등을 이용한다.

정답 확인 · 해설

정답 ③

③ 비소모성 전극을 사용하는 아크 용접법이다.

4번

드릴 가공에서 회전당 공구 이송(feed)이 1mm/rev, 드릴 끝 원추 높이가 5mm, 가공할 구멍 깊이가 95mm, 드릴의 회전 속도가 200rpm일 때, 가공 시간은?

① 10초
② 30초
③ 1분
④ 0.5시간

정답 확인 · 해설

정답 ②

절삭시간 t=l/Nf=(5+95)/{(200)(1)}=0.5min=30sec

5번

플라스틱 사출성형공정에서 수축에 대한 설명으로 옳지 않은 것은?

① 동일한 금형으로 성형된 사출품이라도 고분자재료의 종류 에 따라 제품의 크기가 달라진다.
② 사출압력이 증가하면 수축량은 감소한다.
③ 성형온도가 높으면 수축량이 감소한다.
④ 제품의 두께가 두꺼우면 수축량이 감소한다.

정답 확인 · 해설

정답 ④

④ 제품의 두께가 두꺼우면 수축량이 증가한다.

6번

관용나사에 대한 설명으로 옳지 않은 것은?

① 관용나사의 나사산각은 60°이다.
② 관 내부를 흐르는 유체의 누설을 방지하기 위해 사용한 다.
③ 관용 평행나사와 관용 테이퍼나사가 있다.
④ 관용 테이퍼나사의 테이퍼 값은 1/16이다.

정답 확인 · 해설

정답 ①

① 관용나사의 나사산각은 55°이다.

7번

절삭가공에 대한 설명으로 옳지 않은 것은?

① 초정밀가공(ultra-precision machining)은 광학 부품 제작 시 단결정 다이아몬드 공구를 사용하여 주로 탄소강의 경 면을 얻는 가공법이다.
② 경식선삭(hard turning)은 경도가 높거나 경화처리된 금속 재료를 경제적으로 제거하는 가공법이다.
③ 열간절삭(thermal assisted machining)은 소재에 레이저 빔, 플라즈마아크 같은 열원을 집중시켜 절삭하는 가공법 이다.
④ 고속절삭(high-speed machining)은 강성과 회전정밀도가 높은 주축으로 고속 가공함으로써 공작물의 열팽창이나 변형을 줄일 수 있는 이점이 있는 가공법이다.

정답 확인 · 해설

정답 ①

① 초정밀가공은 광학 부품 제작 시 단결정 다이아몬드 공구를 사용하여 주로 비철금속의 경면을 얻는 가공법이다.

8번

다음과 같은 수치제어 공작기계 프로그래밍의 블록 구성에서, ㉠~㉤에 들어갈 내용을 바르게 연결한 것은? (순서대로 ㉠, ㉡, ㉢, ㉣, ㉤)

① 준비기능, 이송기능, 주축기능, 공구기능, 보조기능
② 준비기능, 주축기능, 이송기능, 공구기능, 보조기능
③ 준비기능, 이송기능, 주축기능, 보조기능, 공구기능
④ 보조기능, 주축기능, 이송기능, 공구기능, 준비기능

정답 확인 · 해설

정답 ①

※ 어드레스의 종류 N: 전개 번호 G: 준비 기능 X, Y, Z: 좌표어 F: 이송 기능 S: 주축 기능 T: 공구 기능 M: 보조 기능 ; End of Block (EOB)

9번

벨트 전동의 한 종류로 벨트와 풀리(pulley)에 이(tooth)를 붙 여서 이들의 접촉에 의하여 구동되는 전동 장치의 일반적인 특징으로 옳지 않은 것은?

① 초기 장력이 작으므로 베어링에 작용하는 하중을 작게 할 수 있다.
② 정확한 회전비를 얻을 수 있다.
③ 미끄럼이 대체로 발생하지 않는다.
④ 효과적인 윤활이 필수적으로 요구된다.

정답 확인 · 해설

정답 ④

④ 금속끼리의 접촉이 없으므로 윤활이 불필요하다. 추가 타이밍벨트라 부르고 타이밍벨트엔 이가 있어서 기어의 홈과 딱 맞아 떨어지게 들어갑니다..이미지는 검색 ㄱㄱ

10번

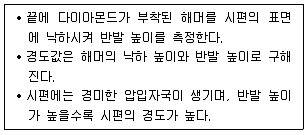

다음 설명에 해당하는 경도시험법은?

① 누우프 시험(Knoop test)
② 쇼어 시험(Shore test)
③ 비커스 시험(Vickers test)
④ 로크웰 시험(Rockwell test)

정답 확인 · 해설

정답 ②

※ 쇼어 시험 (Shore test) : 다이아몬드 해머를 시험면 위에 일정한 높이 [mm]에서 낙하 시켜, 해머가 반발하여 올라간 높이 [mm]를 측정하여 경도값을 구한다.

11번

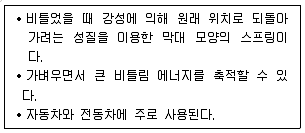

다음 설명에 해당하는 스프링은?

① 코일 스프링(coil spring)
② 판 스프링(leaf spring)
③ 토션 바(torsion bar)
④ 공기 스프링(air spring)

정답 확인 · 해설

정답 ③

※ 토션 바 (torsion bar) : 비틀었을 때 강성에 의해 원래 위치로 되돌아가려는 성질을 이용한 막대 모양의 스프링으로 자동차나 전동차 등의 현가장치 에 주로 사용된다. ※ 판 스프링 (leaf spring) : 두께가 길이에 비하여 작은 직사각형 단면의 스프링 강판을 몇 개 겹쳐서 고정한 것으로, 완충 장치로서 버스나 트럭의 현 가장치에 많이 사용된다.

12번

디젤 기관에 대한 설명으로 옳지 않은 것은?

① 공기만을 흡입 압축하여 압축열에 의해 착화되는 자기착 화 방식이다.
② 노크를 방지하기 위해 착화지연을 길게 해주어야 한다.
③ 가솔린 기관에 비해 압축 및 폭발압력이 높아 소음, 진 동이 심하다.
④ 가솔린 기관에 비해 열효율이 높고, 연료소비율이 낮다.

정답 확인 · 해설

정답 ②

② 노크를 방지하기 위해 착화지연을 짧게 해주어야 한다.

13번

프레스 가공에 해당하지 않는 것은?

① 리소그래피(lithography)
② 트리밍(trimming)
③ 전단(shearing)
④ 블랭킹(blanking)

정답 확인 · 해설

정답 ①

※ 리소그래피 (lithography) : 소자의 기하학적 형상을 레티클(reticle)로부터 모재표면으로 옮기는 공정

14번

방전가공에 대한 설명으로 옳지 않은 것은?

① 소재제거율은 공작물의 경도, 강도, 인성에 따라 달라진 다.
② 스파크방전에 의한 침식을 이용한 가공법이다.
③ 전도체이면 어떤 재료도 가공할 수 있다.
④ 전류밀도가 클수록 소재제거율은 커지나 표면거칠기는 나빠진다.

정답 확인 · 해설

정답 ①

① 소재제거율은 방전주파수와 방전에너지에 따라 달라진다.

15번

합성 수지에 대한 설명으로 옳지 않은 것은?

① 합성 수지는 전기 절연성이 좋고 착색이 자유롭다.
② 열경화성 수지는 성형 후 재가열하면 다시 재생할 수 없 으며 에폭시 수지, 요소 수지 등이 있다.
③ 열가소성 수지는 성형 후 재가열하면 용융되며 페놀 수 지, 멜라민 수지 등이 있다.
④ 아크릴 수지는 투명도가 좋아 투명 부품, 조명 기구에 사용된다.

정답 확인 · 해설

정답 ③

③ 페놀 수지와 멜라민 수지는 열경화성 수지이다.

16번

기계제도에서 사용하는 선에 대한 설명으로 옳지 않은 것 은?

① 중심선은 굵은 1점 쇄선으로 표시한다.
② 가상선은 가는 2점 쇄선으로 표시한다.
③ 지시선은 가는 실선으로 표시한다.
④ 외형선은 굵은 실선으로 표시한다.

정답 확인 · 해설

정답 ①

① 중심선은 가는 1점 쇄선으로 표시한다.

17번

측정 대상물을 지지대에 올린 후 촉침이 부착된 이동대를 이동하면서 촉침(probe)의 좌표를 기록함으로써, 복잡한 형 상을 가진 제품의 윤곽선을 측정하여 기록하는 측정기기는?

① 공구 현미경
② 윤곽 투영기
③ 삼차원 측정기
④ 마이크로미터

정답 확인 · 해설

정답 ③

※ 3차원 측정기 (3D coordinate measuring machine) : 측정침이 물체의 표면 위치를 3차원적으로 이동하면서 공간좌 표를 검출하는 장치

18번

물리량과 단위의 연결로 옳지 않은 것은?

① 압력－N/m2
② 일률－Nㆍm/s
③ 힘－kgㆍm/.s2
④ 관성모멘트－kgㆍm/s

정답 확인 · 해설

정답 ④

④ 관성모멘트 - kg·m2

19번

담금질에 의한 잔류 응력을 제거하고, 재질에 적당한 인성 을 부여하기 위해 담금질 온도보다 낮은 변태점 이하의 온 도에서 일정 시간을 유지하고 나서 냉각시키는 열처리 방법 은?

① 표면경화(surface hardening)
② 풀림(annealing)
③ 뜨임(tempering)
④ 불림(normalizing)

정답 확인 · 해설

정답 ③

※ 뜨임 (tempering, 소려) : 담금질한 강의 내부응력을 제거하고, 인성을 증가시키기 위해 A1변태점 이하에서 재가열 한 후, 냉각시키는 열처리

20번

응력－변형률 선도에 대한 설명으로 옳은 것은?

① 탄성한도 내에서 응력을 제거하면 변형된 상태가 유지된 다.
② 진응력－진변형률 선도에서의 파괴강도는 공칭응력－공 칭변형률 선도에서 나타나는 값보다 크다.
③ 연성재료의 경우, 공칭응력－공칭변형률 선도 상에서 파 괴강도는 극한강도보다 크다.
④ 취성재료의 경우, 공칭응력－공칭변형률 선도 상에 하항 복점과 상항복점이 뚜렷이 구별된다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인 · 해설

정답 ②

① 탄성한도 내에서 응력을 제거하면 변형이 제거되고, 하중이 가해지기 전의 상태로 회복된다. ③ 연성재료의 경우, 공칭응력-공칭변형률 선도 상에서 파괴강 도는 극한강도보다 작다. ④ 취성재료의 경우, 공칭응력-공칭변형률 선도 상에 항복점이 뚜렷하게 나타나지 않는다. 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 인터넷으로 종이 없이 문제를 풀고 자동채점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
