초음파비파괴검사기사 2022년 1회 기출문제

2022-03-05 시행 · 78문항

이 회차 문제 풀기 →
1번
방사선투과검사와 초음파탐상검사의 일반적인 특징에 대해 기술한 것으로 옳은 것은?
  1. ① 방사선투과검사에서는 검출된 결함의 유해도에 따라 등급 으로 분류하고 있다.
  2. ② 강판의 라미네이션을 검출하는데 적합한 방법은 방사선투 과검사이다.
  3. ③ 조대한 입자의 판의 검사는 초음파탐상검사가 더 유리하 다.
  4. ④ 판면에 평행으로 내재하는 균열을 검출하는데 적합한 방 법은 방사선투과검사이다.
정답 확인

정답 ①

2번
자분탐상시험과 비교한 침투탐상시험의 장점은?
  1. ① 자분탐상시험에 비하여 표면하의 결함검출이 용이하다.
  2. ② 자분탐상시험에 비하여 자성체의 탐상에 신뢰도가 높다.
  3. ③ 자분탐상시험에 비하여 표면의 원형결함 검출 감도가 높 다.
  4. ④ 자분탐상시험에 비하여 시간이 경과해도 지시모양의 변화 가 없다.
정답 확인

정답 ③

3번
방사선투과검사를 할 때 투과도계는 원칙적으로 어디에 위치 해야 하는가?
  1. ① 시험체의 선원측에 위치
  2. ② 시험체의 필름측에 위치
  3. ③ 시험자와 선원측 사이에 위치
  4. ④ 필름 뒤에 위치
정답 확인

정답 ①

4번
비파괴검사 방법에 따른 적용법이 잘못된 것은?
  1. ① 방사선투과검사 : 용접부내 기공 검출
  2. ② 초음파탐상검사 : 강판의 라미네이션 검출
  3. ③ 와전류탐상시험 : 선재의 표면결함을 고속으로 검출
  4. ④ 자분탐상시험 : 오스테나이트계 스테인리스강의 표면 균 열 검출
정답 확인

정답 ④

5번
다음 중 이상기체의 설명으로 틀린 것은?
  1. ① 공기는 이상기체이다.
  2. ② 샤를의 법칙을 만족한다.
  3. ③ 아보가드로의 법칙을 만족한다.
  4. ④ 분자의 충돌은 완전탄성체로 이루어진다.
정답 확인

정답 ①

6번
다음 중 강의 경화능을 알아보기 위한 시험법으로 가장 적절 한 것은?
  1. ① 압축시험
  2. ② 조미니시험
  3. ③ 크리프시험
  4. ④ 설퍼프린트시험
정답 확인

정답 ②

7번
분말야금의 특징에 대한 설명으로 옳은 것은?
  1. ① 절삭공정을 생략할 수 있다.
  2. ② 다공질 재료를 제조하기 어렵다.
  3. ③ 단일 성분의 금속만 제조 가능하다.
  4. ④ 소결을 일으키기 위해서는 용융점 이상의 온도가 필요하 다.
정답 확인

정답 ①

8번
고속도공구강에 대한 설명으로 틀린 것은?
  1. ① 대표적인 표준 조성으로는 18%W-4%Cr-1%V이다.
  2. ② 합금 성분인 W은 C와 결합하여 탄화물을 형성하고 생성 된 탄화물은 마모성을 향상시킨다.
  3. ③ 내산화성과 경도를 높이기 위하여 Cr을 첨가한다.
  4. ④ 고속도공구강은 고합금강이며 고속절삭에 사용한다.
정답 확인

정답 ②

9번
스테인리스강의 주요 성분으로 옳은 것은?
  1. ① Fe-P-Mn
  2. ② Fe-S-Se
  3. ③ Fe-Si-Pb
  4. ④ Fe-Cr-Ni
정답 확인

정답 ④

10번
Al-Mg계 합금 중 바닷물과 알칼리성에 대한 내식성이 뛰어 난 소재는?
  1. ① 라우탈
  2. ② 인코넬
  3. ③ 하이드로날륨
  4. ④ Lo-Ex 합금
정답 확인

정답 ③

11번
강에서 고온취성의 직접적인 원인이 되는 것은?
  1. ① FeO
  2. ② FeS
  3. ③ MnO
  4. ④ Fe3P
정답 확인

정답 ②

12번
니켈의 비중과 용융점(℃)으로 옳은 것은?
  1. ① 비중 : 2.7, 용융점 : 670℃
  2. ② 비중 : 4.5, 용융점 : 780℃
  3. ③ 비중 : 6.8, 용융점 : 1020℃
  4. ④ 비중 : 6.9, 용융점 : 1455℃
정답 확인

정답 ④

13번
고강도 알루미늄 합금이 아닌 것은?
  1. ① Al-Cu-Mg계 합금
  2. ② Al-Zn-Mg계 합금
  3. ③ Al-Fe-S-Pb계 합금
  4. ④ Al-Cu-Ni-Mg계 합금
정답 확인

정답 ③

14번
Cu-Zn 2원계 상태도에서 발견되는 α상의 격자구조는?
  1. ① 면심입방격자
  2. ② 조밀육방격자
  3. ③ 체심입방격자
  4. ④ 사방조밀격자
정답 확인

정답 ①

15번
단면 수축율이 10%이고 원단면적이 20mm2인 시편을 최대 하중 20kN로 인장하였을 때, 파단직전의 단면적은?
  1. ① 10 mm2
  2. ② 15 mm2
  3. ③ 17 mm2
  4. ④ 18 mm2
정답 확인

정답 ④

16번
용접변형에 영향을 미치는 인자 중 용접 열에 관계되는 인 자와 거리가 가장 먼 것은?
  1. ① 용접전류
  2. ② 용접속도
  3. ③ 가용접의 크기와 피치
  4. ④ 용접봉의 종류와 크기
정답 확인

정답 ③

17번
다음 용접의 종류 중 압접에 속하는 것은?
  1. ① 테르밋 용접
  2. ② 초음파 용접
  3. ③ 가스텅스텐 아크 용접
  4. ④ 일렉트로 슬래그 용접
정답 확인

정답 ②

18번
아크용접에서 아크를 끊는 순간에 생기며, 용융 풀(pool)의 응고 수축에 의한 오목형상으로 편석이 생기기 쉬운 곳을 의미하는 용어는?
  1. ① 엔드탭
  2. ② 크레이터
  3. ③ 비드 시점
  4. ④ 스카핑
정답 확인

정답 ②

19번
용접기의 아크 발생 시간이 7분, 아크 발생 정지 시간이 3 분일 경우 용접기의 사용률은 몇 % 인가?
  1. ① 30
  2. ② 50
  3. ③ 70
  4. ④ 100
정답 확인

정답 ③

20번
다음 용접 중 일명, 잠호 용접이라고도 하며, 용접선의 전방 에 입상의 플럭스를 미리 산포하고, 그 속에 용접와이어를 자동으로 송급하여 와이어 선단과 모재 사이에 아크를 발생 시켜 아크열로 용접하는 것은?
  1. ① 가스텅스텐 아크 용접
  2. ② 서브머지드 아크 용접
  3. ③ 플럭스 코어드 아크 용접
  4. ④ 일렉트로 가스 아크 용접
정답 확인

정답 ②

21번
초음파탐상시험의 탐상방법에 대해 설명한 것으로 옳은 것 은?
  1. ① 동일크기의 결함이 있는 경우 초음파탐상시험에 의해서 가장 높은 결함에코가 검출되는 것은 초음파의 진행방향 에 평행한 균열이다.
  2. ② 경사각탐상에서 전후주사는 용접선에 대해 수직방향으로 탐촉자를 주사하는 것이다.
  3. ③ 경사각탐상시험에서는 주로 종파를 사용한다.
  4. ④ 수직탐상시험에서는 주로 횡파를 사용한다.
정답 확인

정답 ②

22번
동일한 두께의 2개 강판을 수직 탐상하였다. 하나는 저면반 사가 많이 나타났지만 다른 하나는 몇 회만 나타났다. 다음 중 저면 에코가 적게 나타난 재료로 옳은 것은?
  1. ① 음속이 빠른 재료
  2. ② 결정립이 작은 재료
  3. ③ 감쇠가 큰 재료
  4. ④ 라미네이션이 있는 재료
정답 확인

정답 ③

23번
다음 중 음파가 두 매질의 계면에 경사지게 입사할 때 입사 각과 같은 것은?
  1. ① 굴절각
  2. ② 반사각
  3. ③ 회절각
  4. ④ 임계각
정답 확인

정답 ②

24번
초음파탐상시험의 접촉매질에 대한 설명으로 가장 거리가 먼 것은?
  1. ① 글리세린은 음향임피던스가 크므로 전달 특성이 좋다.
  2. ② 물은 표면이 거친 제품 탐상의 접촉매질로 적합하다.
  3. ③ 페이스트는 경사면에서의 접촉매질로 적합하다.
  4. ④ 그리스를 접촉매질로 사용할 수 있다.
정답 확인

정답 ②

26번
전자 음향 탐촉자(EMAT)와 관련된 설명으로 옳은 것은?
  1. ① 전자 음향 탐촉자는 전자적으로 금속표면에 발생된 와전 류와 자계와의 사이에서 일어나는 상호작용으로 초음파 를 송수신한다.
  2. ② 전자 음향 탐촉자는 접촉매질이 필요 없으며 상온 또는 극저온의 시험체는 탐상이 가능하나 고온시험체는 탐상 할 수 없다.
  3. ③ 전자 음향 탐촉자는 RF(Radio Frequency)전류가 흐르는 코일 위에 압전재료를 놓아 초음파를 발생시키며 시험체 와 탐촉자 간의 접촉이 필요없다.
  4. ④ 전자 음향 탐촉자는 탐촉자와 시험체 사이의 간격을 적 절히 조정함으로써 횡파, 종파 및 표면파를 발생시킬 수 있다.
정답 확인

정답 ①

27번
탐상기의 성능에 대한 설명 중 입력신호에 대한 출력신호의 관계가 어느 정도 비례관계가 있는가를 나타내는 것은?
  1. ① 시간축직선성
  2. ② 증폭직선성
  3. ③ 수신기의 주파수특성
  4. ④ 분해능
정답 확인

정답 ②

28번
초음파 탐촉자의 성능점검 항목이 아닌 것은?
  1. ① 접근 한계 길이
  2. ② 불감대
  3. ③ 치우침각(편각)
  4. ④ 분해능
정답 확인

정답 ④

29번
음향임피던스가 다른 두 재질사이의 계면에 입사한 음파의 음향 진행각이 바뀌는 것을 무엇이라 하는가?
  1. ① 회절
  2. ② 간섭
  3. ③ 굽힘
  4. ④ 굴절
정답 확인

정답 ④

30번
초음파탐상시험에서 투과법에 대한 설명으로 틀린 것은?
  1. ① 투과법은 2개의 송수신 탐촉자를 이용하여 수직탐상만 적용한다.
  2. ② 시험체 내의 결함에 의한 산란 등의 원인에 의해 초음파 가 감쇠하는 정도에 따라 결함크기를 아는 방법이다.
  3. ③ 결함이나 시험체의 조직에 의한 초음파의 감쇠로부터 판 단하는 것이다.
  4. ④ 시험체의 다른 표면에서 초음파를 송수신하는 경우가 많 다.
정답 확인

정답 ①

31번
어떤 파의 주파수가 5MHz 일 때 이것의 주기는?
  1. ① 5μsec
  2. ② 1/5 μsec
  3. ③ 1 μsec
  4. ④ 6 μsec
정답 확인

정답 ②

32번
오스테나이트 스테인리스강 용접부의 초음파탐상검사 시 에 코식별을 용이하게 하기 위한 탐촉자로 가장 거리가 먼 것 은?
  1. ① 분할형 경사각탐촉자
  2. ② 고주파수 경사각탐촉자
  3. ③ 고분해능탐촉자
  4. ④ 점집속사각탐촉자
정답 확인

정답 ②

33번
초음파탐상시험을 할 때 결함에서 반사된 에너지의 의존을 가장 잘 설명한 것은?
  1. ① 결함의 크기, 방향에만 의존한다.
  2. ② 결함의 방향, 종류에만 의존한다.
  3. ③ 결함의 크기, 종류에만 의존한다.
  4. ④ 결함의 크기, 방향, 종류에 의존한다.
정답 확인

정답 ④

34번
다음 중 탐촉자와 탐촉자 케이블을 연결하는 컨넥터로 쓰이 지 않는 것은?
  1. ① Lemo Type Connector
  2. ② VHF Type Connector
  3. ③ UHF Type Connector
  4. ④ Microdot Type Connector
정답 확인

정답 ②

35번
수직탐상에서 결함이 근거리 음장 내에 있는 경우, 결함의 최대 에코높이가 얻어진 위치는 결함이 빔 중심에 위치하지 않는 경우도 있다. 이 경우의 대책으로 옳은 것은?
  1. ① 주파수를 높여 원거리음장에 있도록 한다.
  2. ② 진동자의 직경을 작은 것으로 하여 원거리음장에 있도록 한다.
  3. ③ 진동자의 직경을 큰 것으로 하여 원거리음장에 있도록 한다.
  4. ④ 근거리음장에서의 탐상은 정확히 검출할 수 있으므로 빔 중심에 위치하지 않는 경우는 없다.
정답 확인

정답 ②

36번
진동자에 있어 진동자의 진동 횟수를 감소시켜 분해능을 향 상시키기 위한 것은?
  1. ① 압전재
  2. ② 댐핑재
  3. ③ 가속재
  4. ④ 전극재
정답 확인

정답 ②

37번
수정진동자에서 Z와 Y축에 평행하고 X축에 수직인 면을 갖 는 결정체를 무엇이라 하는가?
  1. ① Y-cut
  2. ② X-cut
  3. ③ Z-cut
  4. ④ XY-cut
정답 확인

정답 ②

38번
강으로부터 납으로 음이 진행할 때의 음향투과율은 얼마인 가? (단, 강의 음향임피던스 : 4.5×107 kg/m2s, 납의 음향 임피던스 : 2.5×107 kg/m2s 이다.)
  1. ① 29%
  2. ② 92%
  3. ③ 71%
  4. ④ 50%
정답 확인

정답 ③

39번
아크릴에서 철강으로 종파가 굴절될 때 종파의 임계각은? (단, 아크릴 음파속도 = 2300m/s, 강의 음파속도 = 6000m/s 이다.)
  1. ① 22.5°
  2. ② 17.80°
  3. ③ 220°
  4. ④ 23.90°
정답 확인

정답 ①

40번
초음파탐상시험의 분산각에 대한 설명으로 틀린 것은?
  1. ① 파장이 감소하면 빔 분산각도 감소한다.
  2. ② 진동자의 직경이 감소하면 빔 분산각도 감소한다.
  3. ③ 주파수가 증가하면 빔 분산각도 감소한다.
  4. ④ 속도가 증가하면 빔 분산각도 커진다.
정답 확인

정답 ②

41번
펄스 반복주파수에 대한 설명 중 틀린 것은?
  1. ① 펄스 반복주파수가 높을 경우 고스트 에코(ghost echo) 가 발생하기 쉽다.
  2. ② 펄스 반복주파수가 낮을 경우 빠른 주사속도의 탐상에서 결함을 빠뜨리기 쉽다.
  3. ③ 펄스 반복주파수가 낮을 경우 저면에코의 높이가 낮게 나타난다.
  4. ④ 펄스 반복주파수가 높을 경우 브라운관의 에코가 밝게 나타난다.
정답 확인

정답 ③

42번
판재를 경사각 탐상할 때 불연속의 위치를 알아내기 위하여 알아야 되는 요소는? (단, 초음파의 진행거리는 알고 있다.)
  1. ① 판재의 두께와 탐촉자의 굴절각을 알아야 한다.
  2. ② 판재의 두께와 탐촉자의 웨지(Wedge)내 음향 속도를 알 아야 한다.
  3. ③ 탐촉자의 웨지(Wedge)와 판재의 음향속도를 알아야 한 다.
  4. ④ 탐촉자의 입사각과 판재의 음향속도를 알아야 한다.
정답 확인

정답 ①

43번
알루미늄 용접부를 펄스반사법을 이용하여 경사각탐상을 할 때 측정범위를 조정하기 위하여 STB-A7963(Miniature Block) 표준시험편을 사용했다. 초음파 빔의 방향이 곡률반 경 25mm 쪽 곡면을 향하였을 때 나타나는 에코로 틀린 것 은?
  1. ① 25mm 위치의 에코
  2. ② 65mm 위치의 에코
  3. ③ 100mm 위치의 에코
  4. ④ 175mm 위치의 에코
정답 확인

정답 ②

44번
초음파 탐상기의 CRT스크린에 표시하는 방법 중 시험재의 측면도를 볼 수 있으며 결함깊이를 정확히 단번에 볼 수 있 는 방법은?
  1. ① A scan 법
  2. ② B scan 법
  3. ③ C scan 법
  4. ④ P scan 법
정답 확인

정답 ②

45번
공기 중에 있는 얇은 판을 따라서 먼 거리까지 전파하여 장 거리 탐상이 가능하게 하는 파는?
  1. ① 레일리파
  2. ② 램파
  3. ③ 크리핑파
  4. ④ SV파
정답 확인

정답 ②

46번
초음파탐상시험에 의한 결함크기와 측정방법에 대하여 바르 게 설명한 것은?
  1. ① F/BF의 dB값은 그 값이 그대로 결함면적을 나타낸다.
  2. ② 경사각탐상에서 L선을 넘는 범위의 탐촉자 이동거리를 결함지시 길이로 하는 방법(L선 cut법)은 작은 결함의 치 수측정에 적합하다.
  3. ③ DGS선도는 결함이 STB-G와 같은 원형평면 결함이 아 니면 적용할 수 없다.
  4. ④ 수직탐상에서 최대 에코높이의 1/2을 넘는 범위의 탐촉 자 이동거리를 결함지시길이로 하는 방법(6dB drop 법) 은 큰 결함의 치수측정에 적합하다.
정답 확인

정답 ④

47번
아래 그림에 나타낸 STB-A3 시험편의 ㉠위치와 ㉡위치의 측정한 치수(mm)를 순서대로 나타낸 것은?
초음파비파괴검사기사 2022년 1회 47번 문제 그림
  1. ① 30, 40
  2. ② 45.5, 50
  3. ③ 48, 65.5
  4. ④ 100, 100
정답 확인

정답 ②

48번
다음 중 초음파 현미경법에 해당하지 않는 것은?
  1. ① SAM
  2. ② C-SAM
  3. ③ SLAM
  4. ④ T-SAM
정답 확인

정답 ④

49번
다음 중 용접부의 검사에서 경사평행주사 또는 용접선상 주 사를 하여 최대 에코높이가 나타날 결함은?
  1. ① 횡 균열
  2. ② 슬래그 개재
  3. ③ 내부의 용입부족 결함
  4. ④ 개선면의 융합불량 결함
정답 확인

정답 ①

50번
펄스반사법 초음파탐상장치를 사용하여 강 용접부를 60°의 경사각 탐촉자로 탐상할 때 용접부 부근에서 에코가 나타났 다. 결함의 종류를 추정하는 방법에 관한 설명으로 틀린 것 은?
  1. ① 최대 에코높이를 이용하는 방법으로 탐상하여 에코높이 의 변화로 결함종류를 추정한다.
  2. ② 여러 주사방법으로 탐상하여 에코높이의 변화로 결함종 류를 추정한다.
  3. ③ 탐상기에 나타난 에코의 파형모양으로 결함종류를 추정 한다.
  4. ④ 경사각 탐상 후 수직 탐촉자를 이용하여 결함모양을 그 려서 결함종류를 추정한다.
정답 확인

정답 ④

51번
초음파탐상시험 방법에 속하지 않는 것은?
  1. ① 흡수법
  2. ② 공진법
  3. ③ 투과법
  4. ④ 펄스 반사법
정답 확인

정답 ①

52번
수침 초음파탐상에서 적정 물거리(탐촉자-시편간 거리)를 결정하기 위한 일반적인 방법은? (단, 시편은 알루미늄이 다.)
  1. ① 물거리를 시편 두께와 동일하도록 한다.
  2. ② 물거리를 시편 두께의 1/2이 되도록 한다.
  3. ③ 물거리를 시편 두께의 1/4값에 1/4인치를 더한 값이 되 도록 한다.
  4. ④ 물거리를 시편 두께에 1/4인치를 더한 값이 되도록 한 다.
정답 확인

정답 ③

53번
STB-G 표준시험편의 주된 용도가 아닌 것은?
  1. ① 수직 탐상의 감도조정
  2. ② 수직 탐상 결과의 판정
  3. ③ 탐상기의 증폭직진성의 체크
  4. ④ 수직 탐촉자의 거리 진폭 특성 체크
정답 확인

정답 ②

54번

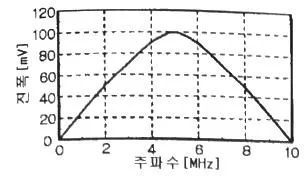

주파수에 대한 응답곡선이 그림과 같을 때 탐촉자의 밴드 폭(band width)은 약 얼마인가? (단, 밴드 폭은 진폭의 70% 이상인 주파수 영역을 나타낸다.)
초음파비파괴검사기사 2022년 1회 54번 문제 그림
  1. ① 1 MHz
  2. ② 4 MHz
  3. ③ 7 MHz
  4. ④ 10 MHz
정답 확인

정답 ②

55번
초음파 탐상기 내의 회로 중 검파정류회로의 역할은?
  1. ① 일정한 높이 이상의 잡음을 제거하는 역할을 한다.
  2. ② 복잡한 파형을 평활히 해주는 역할을 담당하며 과다한 사용 시 분해능 저하의 원인이 된다.
  3. ③ 교류를 직류로 바꾸어 주는 역할로 + 위상을 – 위상으 로, - 위상을 + 위상으로 바꾸는 역할을 한다.
  4. ④ 탐상기를 시간적으로 제어하는 역할로 초음파의 송신과 수신이 시간적으로 정확히 발생하도록 제어한다.
정답 확인

정답 ③

56번
용접부를 경사각탐상할 때 수직탐촉자로 경사각탐상할 모재 면의 주사범위를 검사하는 주된 이유는?
  1. ① 탐상면을 깨끗이 하기 위하여
  2. ② 탐상감도를 교정하기 위하여
  3. ③ 용접부의 결함 유무를 검사하기 위하여
  4. ④ 경사각 음파빔의 진행을 방해할 결함유무를 검사하기 위 하여
정답 확인

정답 ④

57번
공진법으로 시험체의 두께를 측정할 때 기본공진이 일어나 는 경우로 옳은 것은?
  1. ① 시험체 두께가 사용주파수의 1/3 일 때
  2. ② 시험체 두께가 사용주파수의 1/2 일 때
  3. ③ 시험체 두께가 사용주파수의 1/5 일 때
  4. ④ 시험체 두께가 사용주파수의 2/3 일 때
정답 확인

정답 ②

58번
초음파탐상기의 탐상도형의 표시방법에 해당되지 않는 것 은?
  1. ① A-scope
  2. ② B-scope
  3. ③ C-scope
  4. ④ E-scope
정답 확인

정답 ④

59번
탐촉자의 분해능과 감도에 영향을 주는 충진재에 대한 설명 으로 옳은 것은?
  1. ① 탐촉자의 감도를 높이기 위해서는 탐촉자의 진동이 가능 한한 빨리 흡음(DAmping)되어야 한다.
  2. ② 탐촉자의 분해능을 높이기 위해서는 가능한한 흡음이 낮 아야 한다.
  3. ③ 흡음재의 음향임피던스가 탐촉자의 재질과 거의 동일할 때 진동자의 흡음이 가장 이상적이 된다.
  4. ④ 흡음재의 음향임피던스가 탐촉자의 재질과 차이가 많을 수록 이상적이다.
정답 확인

정답 ③

60번
분할형 수직 탐촉자를 제작하여 사용하려 한다. 송신과 수 신효율이 가장 좋은 것으로 순서대로 묶인 탐촉자는?
  1. ① 황산리튬, 수정
  2. ② 수정, 티틴산바륨
  3. ③ 황산나트륨, 티탄산바륨
  4. ④ 티탄산바륨, 황산리튬
정답 확인

정답 ④

61번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec. V Art.4)에서 사용되는 공칭 주파수가 아닌 것은?
  1. ① 0.5 MHz
  2. ② 2 MHz
  3. ③ 3 MHz
  4. ④ 4 MHz
정답 확인

정답 ①

62번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V Art.23 SA-435)에 따라 2인치 두께를 갖는 강판을 검사할 때, 전체 저면반사의 손실을 일으키는 불연속부의 최대 합격 지름은?
  1. ① 2.54cm(1인치)
  2. ② 5.08cm(2인치)
  3. ③ 7.62cm(3인치)
  4. ④ 10.16cm(4인치)
정답 확인

정답 ③

63번
보일러 및 압력용기에 대한 표준 초음파탐상검사(ASME Sec.V Art.12 SA-388)에 따라 저면 반사기법으로 수직 탐 상할 때 저면반사 에코 높이의 감소를 일으키는 원인이 아 닌 것은?
  1. ① 불연속의 존재
  2. ② 두께의 감소
  3. ③ 접촉 불량
  4. ④ 전면과 후면이 평행하지 않음
정답 확인

정답 ②

64번
금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙 (KS B 0817)에 따른 에코 높이 기록 방법이 아닌 것은?
  1. ① 표시기 눈금의 풀 스케일에 대한 백분율(%)
  2. ② 미리 설정한 기준선 또는 특정 에코 높이와의 비의 데시 벨(dB)값
  3. ③ 미리 선정한 '에코 높이를 구분하는 영역'의 부호
  4. ④ 탐상 도형상의 입사점으로부터의 거리(mm)
정답 확인

정답 ④

65번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에 따라 판 두께 50mm인 용접부에 대하여 탠덤탐상을 할 때 탐상하는 면과 방향의 설명으로 틀린 것은?
  1. ① 맞대기 이음인 경우 한면 양쪽에서 한다.
  2. ② T이음인 경우에는 한면 한쪽에서 한다.
  3. ③ 맞대기 이음인 경우 양면 양쪽에서 한다.
  4. ④ 각 이음인 경우 한면 한쪽에서 한다.
정답 확인

정답 ③

66번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에 의한 평판 이음 용접부의 탐상에서 탐상면, 탐상의 방향 및 방법에 대한 설명 중 틀린 것은?
  1. ① 판 두께가 90mm인 T이음은 양면 한쪽에서 직사법으로 검사한다.
  2. ② 판 두께가 110mm인 맞대기이음은 양면 양쪽에서 직사 법으로 검사한다.
  3. ③ 판 두께가 100mm인 T이음은 한면 양쪽에서 직사법 및 1회 반사법으로 검사한다.
  4. ④ 판 두께가 50mm인 맞대기이음은 한면 양쪽에서 직사법 및 1회 반사법으로 검사한다.
정답 확인

정답 ③

67번
금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙 (KS B 0817)에서 기본 기호의 설명이 잘못된 것은?
  1. ① T : 송신펄스
  2. ② F : 흠집에코
  3. ③ S : 표면에코
  4. ④ W : 바닥면에코
정답 확인

정답 ④

68번
초음파탐상 시험용 표준시험편(KS B 0831)에서 규정하는 STB-A1시험편 제작 시 입사점의 허용도는?
  1. ① ±0.1mm
  2. ② ±0.5mm
  3. ③ ±1.0mm
  4. ④ ±1.5mm
정답 확인

정답 ②

69번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에 따라 탐촉자를 접촉시키는 부분의 판 두께가 100mm인 맞대기 용접부를 주파수 2MHz, 진동자 치수 20×20mm의 탐촉자를 사용하여 경사각탐상할 때의 불연속부의 지시 길 이를 바르게 설명한 것은?
  1. ① 지시의 길이는 2mm의 단위로 측정
  2. ② 좌우 주사하여 에코 높이가 M선을 넘는 탐촉자 이동거 리
  3. ③ 좌우 주사하여 에코 높이가 H선을 넘는 탐촉자 이동거리
  4. ④ 좌우 주사하여 에코 높이가 최대에코 높이의 1/2(-6dB) 을 넘는 탐촉자 이동거리
정답 확인

정답 ④

70번
초음파탐상 시험용 표준시험편(KS B 0831)에 따르면 후판, 조강 및 단조품에 대한 초음파탐상검사를 할 때, 탐상감도 의 조정, 수직탐촉자의 특성측정 및 탐상기의 종합성능 측 정 등의 목적으로 사용되는 표준 시험편은?
  1. ① STB-A1
  2. ② STB-A2
  3. ③ STB-A3
  4. ④ STB-G
정답 확인

정답 ④

71번
초음파탐상 시험용 표준시험편(KS B 0831)에서 STB-N1 표 준시험편은 어떤 경우에 사용하는가?
  1. ① 수직탐촉자의 분해능 측정
  2. ② 경사각탐촉자의 굴절각 측정
  3. ③ 수직탐촉자의 탐상감도 조정
  4. ④ 곡률이 있는 시험재의 탐상 시 경사각탐촉자의 원점 측 정
정답 확인

정답 ③

73번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에서 다음 불연속부의 등급은? (단, 불연속부 지시 : 판두께 80mm, 주파수 2MHz 사용, 영역 Ⅳ에서 에코 최대높이 지 시 평가에 따른 지시 길이가 18mm 이다.)
  1. ① 1류
  2. ② 2류
  3. ③ 3류
  4. ④ 4류
정답 확인

정답 ②

74번
보일러 및 압력용기의 재료에 대한 초음파탐상검사(ASME Sec.V Art.5)에서 볼트의 수직 초음파탐상검사에서 사용하는 교정시험편이 아닌 것은?
  1. ① A형
  2. ② B형
  3. ③ C형
  4. ④ D형
정답 확인

정답 ④

75번
압력용기 제작기준 규격 강제 부록(ASME Code Sec.Ⅷ Div.1 App.12)에 따라 75mm(3인치) 두께를 갖는 맞대기 용 접부를 검사한 결과 다음과 같은 흠집이 검출되었을 때 불 합격인 지시는?
  1. ① 기준 레벨(reference level)의 50%에 해당하는 12mm 슬 래그
  2. ② 기준 레벨의 50%에 해당하는 12mm 기공
  3. ③ 기준 레벨의 50%에 해당하는 16mm 슬래그
  4. ④ 기준 레벨의 25%에 해당하는 12mm 융합불량
정답 확인

정답 ④

76번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에서 경사가감상의 에코높이 구분선의 작성 시 RB-4 시험 편을 사용했을 때 눈금판의 몇 스킵거리 이내의 범위를 그 스킵거리의 에코높이로 하는가?
  1. ① 1/8 스킵거리
  2. ② 3/8 스킵거리
  3. ③ 4/8 스킵거리
  4. ④ 5/8 스킵거리
정답 확인

정답 ①

77번
금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙 (KS B 0817)에 의거 초음파탐상시험을 실시하고 시험의 결 과를 평가하는 경우 고려하여야 할 사항에 해당되지 않는 것은?
  1. ① 흠집의 에코 높이
  2. ② 흠집의 에코 위치
  3. ③ 흠집의 지시 길이
  4. ④ 흠집의 지시 높이
정답 확인

정답 ②

78번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에 따른 초음파탐상기가 갖추어야 할 성능으로 잘못된 것 은?
  1. ① 증폭 직선성은 3%의 범위 내
  2. ② 시간축의 직선성은 1%의 범위 내
  3. ③ 감도 여유값은 40dB 이상
  4. ④ 탐촉자 케이블의 길이는 3m 이상
정답 확인

정답 ④

79번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec. V Art.4)에 사용되는 교정시험편은 최소한 어떤 열처리가 행하 여진 것을 사용해야 하는가?
  1. ① 뜨임(tempering)
  2. ② 풀림(annealing)
  3. ③ 불림(normalizing)
  4. ④ 담금질(quenching)
정답 확인

정답 ①

80번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에 따른 대비시험편 RB-4 No.1 표준 구멍의 지름은?
  1. ① 2.4mm
  2. ② 3.2mm
  3. ③ 4.8mm
  4. ④ 6.4mm 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ①

이전 회차2021년 2회

초음파비파괴검사기사의 다른 회차

2022년 1회
2022-03-05 · 78문항
2021년 2회
2021-08-14 · 79문항
2021년 1회
2021-03-07 · 78문항
2020년 1회
2020-06-06 · 80문항
2019년 2회
2019-08-04 · 79문항
2019년 1회
2019-03-03 · 79문항
2018년 2회
2018-08-19 · 80문항
2018년 1회
2018-03-04 · 80문항
2017년 2회
2017-08-26 · 80문항
2017년 1회
2017-03-05 · 79문항
2016년 2회
2016-08-21 · 79문항
2016년 1회
2016-03-06 · 78문항
2015년 2회
2015-08-16 · 80문항
2015년 1회
2015-03-08 · 80문항
2014년 2회
2014-08-17 · 80문항
2014년 1회
2014-03-02 · 79문항
2013년 2회
2013-08-18 · 100문항
2013년 1회
2013-03-10 · 100문항
