초음파비파괴검사기사 2021년 1회 기출문제

2021-03-07 시행 · 78문항

이 회차 문제 풀기 →
1번
400℃이상의 온도에서 일정 하중조건하에서 장시간 사용 했 던 재료에 발생하는 파괴로, 일반적으로 모재에 많이 발생하 는 균열은?
  1. ① 열간균열
  2. ② 피로균열
  3. ③ 응력부식균열
  4. ④ 크리프균열
정답 확인

정답 ④

2번
다음 중 다른 비파괴검사방법에 비해 초음파탐상검사 방법의 장점을 설명한 것은?
  1. ① 초음파탐상검사는 방사선투과검사에 비해 균열 등 미세한 결함에 대해 감도가 높다.
  2. ② 다른 비파괴검사에 비해 빔에 평행한 방향의 결함은 쉽게 검출되지만 금속의 결정립 크기에 영향을 받기 쉽다.
  3. ③ 다른 비파괴검사에 비해 검사자의 많은 지식과 경험이 요 구된다.
  4. ④ 다른 비파괴검사에 비해 주로 탐촉자와 시험체간의 직접 접촉에 의하여 감도가 크게 변한다.
정답 확인

정답 ①

4번
다음 중 레이저(laser)가 필요한 비파괴검사법은?
  1. ① 입체 방사선투과검사(Stereo radiography)
  2. ② 자속누설검사(Magnetic flux leakage test)
  3. ③ 스펙클 간섭법(Speckle interferometry)
  4. ④ 광섬유 보아 스코프(Fiber optic borescope)
정답 확인

정답 ③

5번
다음 중 와전류탐상시험법으로 검사할 수 없는 재료는?
  1. ① 동관(Copper tube)
  2. ② 알루미늄 합금
  3. ③ PVC 파이프
  4. ④ 텅스텐 와이어
정답 확인

정답 ③

6번
피로강도를 증가시키는 방법으로 옳은 것은?
  1. ① 표면 거칠기를 증가시킨다.
  2. ② 표면층의 강도를 감소시킨다.
  3. ③ 가능한 한 노치를 많게 한다.
  4. ④ 표면에 쇼트 피닝 처리를 한다.
정답 확인

정답 ④

7번
순수한 마그네슘을 액체 상태로부터 상온까지 서서히 냉각시 키면서 시간에 따른 온도변화를 측정한 그래프가 다음과 같 을 때, To가 의미하는 것은?
  1. ① 마그네슘의 비등점
  2. ② 마그네슘의 응고점
  3. ③ 마그네슘의 액화점
  4. ④ 마그네슘의 자기변태점
정답 확인

정답 ②

8번
일정한 지름의 강철 볼을 일정한 하중으로 시험편 표면에 압 입한 다음, 하중을 제거한 후에 볼 자국의 표면적으로 하중을 나눈 경도값을 HBS 또는 HBW로 표기하는 경도기는?
  1. ① 브리넬 경도기
  2. ② 로크웰 경도기
  3. ③ 쇼어 경도기
  4. ④ 비커즈 경도기
정답 확인

정답 ①

9번
주철에서 흑연화를 방해하는 원소는?
  1. ① Cr
  2. ② Si
  3. ③ Ni
  4. ④ Co
정답 확인

정답 ①

10번
강에 포함되어 적열취성의 원인이 되는 성분은?
  1. ① Cu
  2. ② S
  3. ③ P
  4. ④ H
정답 확인

정답 ②

11번
다음 중 Mg의 특성을 설명한 것으로 틀린 것은?
  1. ① 융점은 약 1107℃이다.
  2. ② 비강도가 커서 항공우주용 재료로 사용된다.
  3. ③ 감쇠능이 주철보다 커서 소음방지 구조재로서 우수하다.
  4. ④ 상온에서 100℃까지는 장시간에 노출되어도 치수의 변화 가 거의 없다.
정답 확인

정답 ①

12번
강 중의 잔류 오스테나이트를 마텐자이트로 변태시킬 목적 의 열처리는?
  1. ① 템퍼링 처리
  2. ② 마템퍼링 처리
  3. ③ 서브제로 처리
  4. ④ 오스템퍼링 처리
정답 확인

정답 ③

13번
고속도공구강인 SKH51의 주요 합금 첨가원소로 옳은 것은?
  1. ① Co – Be – W - Cr
  2. ② N – Cr – Ni - Co
  3. ③ W – Cr- Mo - V
  4. ④ Co – Ni – W – Sn
정답 확인

정답 ③

14번
알루미늄의 일반적인 성질이 아닌 것은?
  1. ① 가공성이 좋다.
  2. ② 가볍고 내식성이 있다.
  3. ③ 순도가 높을수록 연질이 된다.
  4. ④ 알루미늄 내 Cu는 도전율을 향상시킨다.
정답 확인

정답 ④

15번
합금의 조직 미세화 처리 목적으로 용융금속에 금속 나트륨 을 첨가한 합금계는?
  1. ① Cu – Zn 계
  2. ② Cu - Ni 계
  3. ③ Al - Si 계
  4. ④ Zn – Al - Cu 계
정답 확인

정답 ③

16번
다음 중 피복제의 역할로 틀린 것은?
  1. ① 아크를 안정시킨다.
  2. ② 용착금속을 보호한다.
  3. ③ 용착금속의 냉각속도를 빠르게 한다.
  4. ④ 용착금속에 필요한 합금원소를 첨가시킨다.
정답 확인

정답 ③

17번
용접 중에 아크를 중단시키면 중단된 부분이 오목하거나 납 작하게 파진 모습으로 남는 것은?
  1. ① 기공
  2. ② 엔드 탭
  3. ③ 선상조직
  4. ④ 크레이터
정답 확인

정답 ④

18번
볼트나 환봉 등을 강판이나 형강 등에 직접 용접하는 방법 으로 모재와 볼트 사이에 순간적으로 아크를 발생시키는 용 접방법은?
  1. ① 스터드 용접
  2. ② 테르밋 용접
  3. ③ 서브머지드 아크 용접
  4. ④ 가스 텅스텐 아크 용접
정답 확인

정답 ①

19번
강의 용착 금속 결함 중 은점(Fish eye) 발생의 가장 큰 원 인이 되는 가스는?
  1. ① 질소
  2. ② 수소
  3. ③ 헬륨
  4. ④ 이산화탄소
정답 확인

정답 ②

20번
피복 아크 용접에서 아크전압이 20V, 아크전류는 150A, 용 접속도가 15cm/min 일 때 용접 입열은 몇 Joule/cm 이낙?
  1. ① 120
  2. ② 750
  3. ③ 12000
  4. ④ 75000
정답 확인

정답 ③

21번
1.6X0 이상의 영역에서 초음파의 전파거리에 따른 음압의 변화에 대한 설명으로 옳은 것은? (단, X0는 근거리음장거리 이다.)
  1. ① 파장의 제곱에 비례하고 진동자의 단면적에 반비례한다.
  2. ② 파장에 비례하고 진동자의 단면적의 제곱에 반비례한다.
  3. ③ 진동자의 단면적에 비례하고 파장과 거리의 곱에 반비례 한다.
  4. ④ 진동자의 직경에 비례하고 파장과 거리의 제곱에 반비례 한다.
정답 확인

정답 ③

22번
음향 임피던스가 서로 다른 두 재질의 경계면에 초음파를 입사시켰을 경우 나타나는 현상으로 옳은 것은?
  1. ① 모두 굴절된다.
  2. ② 입사한 초음파는 모두 흡수한다.
  3. ③ 입사한 초음파는 모두 반사한다.
  4. ④ 일부는 투과하고 일부는 반사한다.
정답 확인

정답 ④

23번
결정립의 크기와 초음파의 파장이 거의 같을 경우 발생되는 산란의 종류는?
  1. ① Rayleigh 산란
  2. ② Stochastic 산란
  3. ③ 확산 산란
  4. ④ 접촉 산란
정답 확인

정답 ②

24번
근거리 음장 한계거리를 가장 작게하는 방법은?
  1. ① 진동자의 직경을 작게 하고 주파수를 낮게 한다.
  2. ② 진동자의 직경을 크게 하고 주파수를 높게 한다.
  3. ③ 진동자의 직경을 작게 하고 주파수를 높게 한다.
  4. ④ 진동자의 직경을 크게 하고 주파수를 낮게 한다.
정답 확인

정답 ①

25번
다음 중 음향임피던스를 나타내는 식으로 옳은 것은?
초음파비파괴검사기사 2021년 1회 25번 문제 그림
  1. ① Z = ρ⦁E
  2. ② Z = ρ⦁V
  3. ③ Z = ρ/E
  4. ④ Z = ρ/V
정답 확인

정답 ②

27번
초음파탐상검사에서 접촉매질의 사용 목적이 아닌 것은?
  1. ① 탐촉자와 시험체 사이의 공기 제거
  2. ② 탐촉자와 시험체 음향 임피던스 조화
  3. ③ 음향 전달 효율 향상
  4. ④ 시험속도 증가
정답 확인

정답 ④

28번
피검체의 표면 거칠기는 감도와 분해능 저하의 주요 원인이 된다. 이에 대한 설명으로 틀린 것은?
  1. ① 표면 거칠기로 인해 탐촉자의 송신펄스가 길어져 근거리 음장 영역이 짧아지는 현상이 발생한다.
  2. ② 표면을 매끈하게 하거나 탐상기의 게인을 높임으로서 감 도와 분해능 저하를 줄일 수 있다.
  3. ③ 표면 거칠기로 인해 피검체 표면에서의 굴절과 저면에서 의 난반사로 인한 산란으로 감도가 떨어진다.
  4. ④ 감도와 분해능 저하를 막기 위해 탐촉자는 저주파수를 사용하거나 초음파 출력이 높은 것을 사용한다.
정답 확인

정답 ①

29번
경사각 탐촉자를 사용할 때 매질 1에서 매질 2로 초음파가 입사할 때 입사각이 제 2임계각보다 크게 되면 매질 2 내에 는 어떤 파가 존재하는가?
  1. ① 종파만 존재한다.
  2. ② 횡파만 존재한다.
  3. ③ 종파와 횡파가 함께 존재한다.
  4. ④ 종파와 횡파 모두 존재하지 않는다.
정답 확인

정답 ④

30번
입자의 크기와 일정한 초음파 파장의 관계 중 가장 산란의 영향이 적은 경우는?
  1. ① 입자 크기가 파장의 1배
  2. ② 입자 크기가 파장의 0.5배
  3. ③ 입자 크기가 파장의 0.1배
  4. ④ 입자 크기가 파장의 0.01배
정답 확인

정답 ④

31번
접촉매질(couplant)에 관한 설명으로 틀린 것은?
  1. ① 일반적으로 사용되는 접촉매질로는 글리세린, 물, 기름, 그리스 등이 있다.
  2. ② 접촉매질은 피검체와 상호 화학작용이 일어나지 않는 것 을 사용하여야 한다.
  3. ③ 접촉매질은 탐촉자와 탐상표면 사이의 화학반응이 없어 야 한다.
  4. ④ 접촉매질은 피검체와의 음향임피던스 차이를 크게 하여 전달이 용이하게 한다.
정답 확인

정답 ④

32번
수침법에서 근거리 음장(near zone)을 줄이기 위해 가장 좋 은 방법은?
  1. ① 주파수를 높인다.
  2. ② 물거리를 늘린다.
  3. ③ 탐촉자의 직경이 큰 것을 사용한다.
  4. ④ 물거리를 줄인다.
정답 확인

정답 ②

33번
기계 가공한 단조품의 평행부분을 수침법으로 탐상할대 결 함 지시 없이 부분적으로 저면에코가 낮아졌다. 다음 중 가 장 가능성이 높은 경우는?
  1. ① 조대한 결정립
  2. ② 작은 가늘고 긴 결함
  3. ③ 큰 비금속 개재물
  4. ④ 탐상면에 경사진 균열
정답 확인

정답 ④

34번
수직탐상에서 초음파의 지향각 때문에 음파가 저면에 닿기 전에 시험체의 옆면에서 반사되면 어떤 현상이 생기는가?
  1. ① 중복 전면 반사가 생긴다.
  2. ② 중복 저면 반사가 생긴다.
  3. ③ 전면 반사지시가 작아진다.
  4. ④ 파의 모드(Mode)가 변화될 수 있다.
정답 확인

정답 ④

35번
초음파탐상검사에 대한 설명으로 옳은 것은?
  1. ① 강판의 라미네이션 탐상에는 주로 경사각탐상이 이용된 다.
  2. ② 강의 맞대기 용접부 탐상에는 주로 수직탐상이 이용된 다.
  3. ③ 모서리 이음이나 T이음 등의 용접부에서 수직탐상이 유 효한 경우에는 그것을 병용한다.
  4. ④ 차축의 탐상에는 수직탐상과 두께측정기를 반드시 병용 한다.
정답 확인

정답 ③

36번
원거리 음장에서 빔의 분산각은 무엇에 의해 결정되는가?
  1. ① 초음파 탐상장치의 크기에 좌우된다.
  2. ② 진동자 직경에 반비례하고, 초음파 파장에 비례한다.
  3. ③ 진동자 직경에 비례하고, 초음파 파장에 반비례한다.
  4. ④ 진동자 직경과 초음파 파장에 비례한다.
정답 확인

정답 ②

37번
이론적으로 재질 내에서 판파의 속도는 무한하게 존재할 수 있는데 기본적으로 재질내에서 판파의 속도를 결정하는 주 요 인자는?
  1. ① 주파수 및 재질밀도
  2. ② 판두께 및 주파수
  3. ③ 판두께 및 음향임피던스
  4. ④ 주파수 및 음향임피던스
정답 확인

정답 ②

38번
초음파탐상시험에서 빔 분산이 발생하는 영역은?
  1. ① 근거리 음장영역
  2. ② 원거리 음장영역
  3. ③ 진동자 영역
  4. ④ 불감대 영역
정답 확인

정답 ②

39번
초음파의 진행 방향과 매질의 진동방식이 평행한 파의 종류 는?
  1. ① 표면파
  2. ② 횡파
  3. ③ 종파
  4. ④ 판파
정답 확인

정답 ③

40번
초음파 전달양식 중 대칭(symmetracal)과 비대칭 (anti-symmetracal)의 두 가지를 함께 가지고 있는 것은?
  1. ① 종파
  2. ② 횡파
  3. ③ 판파
  4. ④ 표면파
정답 확인

정답 ③

41번
판두께 15mm인 맞대기 용접부를 경사각탐상한 결과 빔진 행거리가 55mm로 측정된 결함이 검출되었다면 이 결함은 얼마의 깊이에 있는가? (단, 탐촉자 시험주파수 : 4MHz, 진 동자의 크기 : ø20mm, 공칭굴적각 : 70°, 실측굴적각 : 68° 이다.)
  1. ① 7.9mm
  2. ② 9.4mm
  3. ③ 11.0mm
  4. ④ 13.2mm
정답 확인

정답 ②

42번
종파 수직탐상 시 두 매질의 경계를 통과할 때 음압반사율 이 가장 큰 경우는?
  1. ① 철강, 물
  2. ② 알루미늄, 기름
  3. ③ 글리세린, 물
  4. ④ 철강, 공기
정답 확인

정답 ④

43번
펄스에크 방식의 초음파탐상장비에서 탐촉자에 전압을 걸어 초음파를 발생시키는 기능을 하는 것은?
  1. ① 펄서(pulser)
  2. ② 수신기(receiver)
  3. ③ 증폭기(amplifier)
  4. ④ 동기장치(syncronizer)
정답 확인

정답 ①

44번
그림의 STB-A1 시험편에서 반사체 “A”의 직경은 얼마인 가?
초음파비파괴검사기사 2021년 1회 44번 문제 그림
  1. ① 30mm
  2. ② 40mm
  3. ③ 50mm
  4. ④ 60mm
정답 확인

정답 ③

45번
배관의 길이이음 용접부의 경사각탐상에 대한 설명 중 틀린 것은?
  1. ① 탐촉자와 시험체의 접촉조건이 평판 용접부의 검사 때와 다르다.
  2. ② 외면으로부터 탐상하는 경우 내면으로의 입사각이 평판 의 경우와 다르다.
  3. ③ 스킵(skip) 거리는 동일한 두께의 판재에 비하여 길어지 며, 두께/이경 값이 작을소록 더 커진다.
  4. ④ 외면으로부터 탐상하는 경우 탐상한계로 두께/외경 값이 크게 될수록 굴절각을 작게 하여야 한다.
정답 확인

정답 ③

46번
초음파탐상검사 시 CRT 상에 나타나는 에코의 위치는 무엇 에 의해 결정되는가?
  1. ① 시험체 속의 초음파의 전파시간
  2. ② 시험체 속을 통과하는 펄스폭
  3. ③ 시험체와 탐촉자의 접촉 면적
  4. ④ 펄스반복 주파수
정답 확인

정답 ①

47번
초음파탐상시험에 주로 사용하는 탐촉자의 진동자재료는?
  1. ① 압전재료
  2. ② 도전재료
  3. ③ 자성재료
  4. ④ 탄성재료
정답 확인

정답 ①

48번
STB-A1 표준시험편의 100R의 원주의 중심점(입사점을 측 정하는 곳)에 폭 0.5mm, 깊이 2mm, 길이 30mm의 노치홈 (슬리트)이 있다. 이 노치홈이 없다면 경사각탐촉자를 사용 할 때 어떠한 점이 불편하겠는가?
  1. ① 입사전 측정이 곤란하다.
  2. ② 측정범위의 조정이 곤란하다.
  3. ③ 굴절각 측정이 곤란하다.
  4. ④ 분해능 측정이 곤란하다.
정답 확인

정답 ②

49번
초음파탐상검사 시 사용되는 탐촉자의 공진주파수에 대한 설명으로 옳은 것은?
  1. ① 탐촉자의 공진주파수에서 최대의 진동이 일어난다.
  2. ② 공진주파수는 종파속도에 반비례한다.
  3. ③ 공진주파수는 진동자 두께에 비례한다.
  4. ④ 공진주파수는 진동자 두께의 2배에 비례한다.
정답 확인

정답 ①

50번
두께가 26mm인 알루미늄판을 전몰수침법으로 탐상하려할 때 알루미늄판의 표면에커와 제1저면에코 사이에 탐상에 방 해가 되는 에코가 나타나지 않는 최소 물거리는? (단, 알루 미늄에서의 종파속도는 6500m/s이고, 물속에서의 종파속도 는 1500m/s 이다.)
  1. ① 6mm
  2. ② 13mm
  3. ③ 52mm
  4. ④ 113mm
정답 확인

정답 ①

51번
결함의 크기를 평가하는 방법 중 DGS 선도에 관한 설명으 로 옳은 것은?
  1. ① 결함의 크기를 등가의 원형 평면 결함의 직경으로 나타 내는 방법이다.
  2. ② 결함의 크기가 초음파 빔의 폭에 비해 충분히 큰 경우에 적용하기 적합하다.
  3. ③ 시험주파수가 높을수록 결함형상으로부터 영향이 적으므 로 고주파수를 적용하는 것이 바람직하다.
  4. ④ 진동자 크기가 큰 것을 사용하는 것이 바람직하다.
정답 확인

정답 ①

52번
다음 중 초음파 탐상기의 회로로 가장 거리가 먼 것은?
  1. ① 멀티플렉스
  2. ② 송신부
  3. ③ 동기부
  4. ④ 증폭회로
정답 확인

정답 ①

53번
송신탐촉자를 사용하여 시험체를 통과시킨 후 반대 쪽에 다 른 탐촉자로 초음파를 수신하는 검사 방법은?
  1. ① 수직법
  2. ② 투과법
  3. ③ 표면파법
  4. ④ 경사각법
정답 확인

정답 ②

54번
다음 중 A-스코프 장비에서 스크린을 더 밝게하려면 무엇을 조정하여야 하는가?
  1. ① 진동수
  2. ② 펄스의 폭
  3. ③ 소인지연 조정노브
  4. ④ 펄스 반복주파수
정답 확인

정답 ④

55번
탐촉자의 Q값이 크고, 대역폭이 작으며, 펄스폭이 길 때 감 도와 분해능의 관계는?
  1. ① 감도와 분해능이 커진다.
  2. ② 감도는 작아지고 분해능은 커진다.
  3. ③ 감도는 커지고 분해능은 작아진다.
  4. ④ 감도와 분해능이 작아진다.
정답 확인

정답 ③

56번

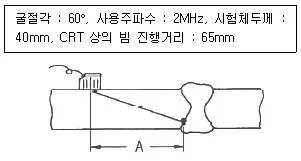

그림과 같이 용접부를 경사각 탐촉자로 검사하여 결함을 검 출하였다. 탐촉자-결함거리 A는 약 얼마인가?
초음파비파괴검사기사 2021년 1회 56번 문제 그림
  1. ① 30.5mm
  2. ② 34.6mm
  3. ③ 56.3mm
  4. ④ 60.0mm
정답 확인

정답 ③

57번
초음파탐상기의 성능과 가장 관련이 없는 것은?
  1. ① 근거리 음장
  2. ② 증폭의 직선상
  3. ③ 리젝션(Rejection)
  4. ④ 분해능(Resolution)
정답 확인

정답 ①

58번
STB-A2 시험편의 평저공이 아닌 것은?
  1. ① ø1×1
  2. ② ø2×2
  3. ③ ø3×3
  4. ④ ø4×4
정답 확인

정답 ③

59번
경사각탐상에서 2개의 탐촉자를 사용하는 주사방법은?
  1. ① 투과주사
  2. ② 진자주사
  3. ③ 지그재그주사
  4. ④ 목돌림주사
정답 확인

정답 ①

60번
판두께 19mm의 맞대기 용접부를 실측 굴절각 70° 탐촉자 로 경사각탐상을 할 때 Y1.0s(1스킵 거리)는 얼마인가?
  1. ① 62.5mm
  2. ② 68.5mm
  3. ③ 104.4mm
  4. ④ 120.5mm
정답 확인

정답 ③

61번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에서 탐상장치 영역구분의 결정을 위한 경사각 탐상 에코높 이 구분선 작성의 설명으로 옳은 것은?
  1. ① M선은 H선보다 6dB 낮다.
  2. ② L선은 M선보다 6dB 높다.
  3. ③ H선의 높이는 스크린 높이의 50% 이하가 되어서는 안된 다.
  4. ④ 에코높이 구분선의 영역구분은 3개로 한다.
정답 확인

정답 ①

62번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에서 영역구분의 결정 시 인접한 구분선 작성의 감도차는?
  1. ① 2dB
  2. ② 6dB
  3. ③ 9dB
  4. ④ 12dB
정답 확인

정답 ②

63번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에서 경사각 탐촉자의 성능 점검 항목 중 편향각에 대한 점 검시기 설명으로 옳은 것은?
  1. ① 작업개시 전
  2. ② 작업개시 시 및 작업시간 4시간 이내마다
  3. ③ 작업개시 시 및 작업시간 8시간 이내마다
  4. ④ 작업 종료 후
정답 확인

정답 ③

64번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.23 SA-388)에 따라 교정 시 이득수준의 몇 % 이상 손실이 나타나는 경우 필요한 교정을 재설정 하는가?
  1. ① 10%
  2. ② 15%
  3. ③ 20%
  4. ④ 25%
정답 확인

정답 ②

65번
탄소강 및 저합금강 단강품의 초음파탐상검사(KS D 0248) 에 따른 단강품의 초음파 탐상 검사 시 탐촉자의 스캔속도 는 매초 몇 mm 이하 인가?
  1. ① 100mm
  2. ② 120mm
  3. ③ 150mm
  4. ④ 200mm
정답 확인

정답 ③

66번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 관경 20인치 이하의 곡률을 가진 모든 시험체를 완전히 적용할 수 있게 하려면 곡률이 다른 곡면 대비 시험 편은 최소 몇 개를 만들어야 하는가?
  1. ① 4개
  2. ② 5개
  3. ③ 6개
  4. ④ 8개
정답 확인

정답 ③

67번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 거리진폭 특성곡선을 설정하여 실제검사를 하다 가 DAC Curve확인 결과, 감도가 2dB이상 감소되었음을 알 았다. 이 경우 취하여야 할 조치로 맞는 것은?
  1. ① 그 동안의 검사는 유효하나 거리진폭특성곡선은 수정해 야 한다.
  2. ② 최종 유효한 교정 점검이후 기록된 검사데이터는 무효로 하고 재검사해야 한다.
  3. ③ DAC Curve 및 검사결과가 모두 유효하다.
  4. ④ 기록된 지시에 대해서만 다시 DAC Curve 설정 후 재검 사해야 한다.
정답 확인

정답 ②

68번
알루미늄 판의 맞대기 용접 이음부에 대한 횡파 경사각 빔 을 사용한 초음파탐상검사(KS B 0897) 규격을 적용할 수 있는 범위(두께)로 틀린 것은?
  1. ① 4mm
  2. ② 8mm
  3. ③ 40mm
  4. ④ 80mm
정답 확인

정답 ①

69번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 규정하고 있는 진동자 주사 방향의 일반적인 중 첩 정도로 옳은 것은?
  1. ① 진동자 체적의 최소 5%
  2. ② 진동자 체적의 최소 10%
  3. ③ 진동자 면적의 최소 5%
  4. ④ 진동자 면적의 최소 10%
정답 확인

정답 ④

70번
압력용기용 강판의 초음파탐상 검사방법(KS D 0233)에 의 해 탐상할 때 일반적으로 이진동자 수직 탐촉자로 탐상할 수 없는 두께는?
  1. ① 25mm
  2. ② 45mm
  3. ③ 55mm
  4. ④ 65mm
정답 확인

정답 ④

71번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에서 경사각 탐상 결과 에코높이의 범위가 L선 초과 M선 이하일 때 에코높이의 영역은?
  1. ① Ⅰ영역
  2. ② Ⅱ영역
  3. ③ Ⅲ영역
  4. ④ Ⅳ영역
정답 확인

정답 ②

72번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 노즐 쪽 용접 융합영역을 검사하려고 한다. 이 때 교정 단일구멍의 기준 레벨 에코 높이는?
  1. ① 전체 스크린 높이의 60% ± 5%
  2. ② 전체 스크린 높이의 60% ± 10%
  3. ③ 전체 스크린 높이의 80% ± 5%
  4. ④ 전체 스크린 높이의 80% ± 10%
정답 확인

정답 ③

73번
알루미늄 판의 맞대기 용접 이음부에 대한 횡파 경사각 빔 을 사용한 초음파탐상검사(KS B 0897)에 의한 탐상 방법 및 검사결과의 분류방법에 대한 설명으로 틀린 것은?
  1. ① 불연속부를 평가하기 위한 레벨 중 A평가 레벨은 에코 높이의 레벨을 “HRL(기준레벨)-12dB”로 한다.
  2. ② 불연속부를 에코 높이의 레벨이 A평가 레벨을 넘는 것은 “C종 흠”으로 판정한다.
  3. ③ A평가 레벨 이하에서 B평가 레벨을 넘는 것을 “B종”으 로 판정한다.
  4. ④ 장치의 조정은 작업 개시 시 및 그 후 4시간 이내마다 실시한다.
정답 확인

정답 ②

74번
초음파탐상 시험용 표준시험편(KS B 0831)의 수직 탐촉자 로 두꺼운 단조품을 검사할 때 일반적으로 감도조정에 사용 하는 표준시험편은?
  1. ① G형 표준시험편(STB-G)
  2. ② A1형 표준시험편(STB-A1)
  3. ③ A2형 표준시험편(STB-A2)
  4. ④ A3형 표준시험편(STB-A3)
정답 확인

정답 ①

75번
비파괴시험 용어(KS B 0550)에서 송신펄스 및 쐐기 안 에 코 때문에 탐상할 수 없는 범위를 무엇이라 하는가?
  1. ① 분해능
  2. ② 불감대
  3. ③ 대역폭
  4. ④ 게이트폭
정답 확인

정답 ②

76번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에서 규정한 템덤 탐상이 가능한 두께는?
  1. ① 20 mm 이상
  2. ② 30 mm 이상
  3. ③ 40 mm 이상
  4. ④ 50 mm 이상
정답 확인

정답 ①

77번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에서 용접부에 용접 후 열처리에 대한 지정이 있는 경우 합 격여부 판정을 위한 탐상 시기는 언제인가?
  1. ① 열처리하기 바로 전
  2. ② 최종 열처리한 후
  3. ③ 기계가공하기 전
  4. ④ 기계가공 후 열처리하기 바로 전
정답 확인

정답 ②

78번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에 따라 용접부에 대한 초음파탐상검사 방법에서 규정 한 비 배관(평판형)의 사각빔 교정에 따른 응답균등화선의 범위는?
  1. ① 전 스크린 높이의 20~80%
  2. ② 전 스크린 높이의 40~80%
  3. ③ 전 스크린 높이의 30~80%
  4. ④ 전 스크린 높이의 60~80%
정답 확인

정답 ②

79번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에 따라 비 배관(non-piping) 맞대기 용접부의 두께가 75mm일 때 기본 교정 블록에서 감도 설정 홀의 직경은?
  1. ① 1.5mm
  2. ② 2.5mm
  3. ③ 3mm
  4. ④ 5mm
정답 확인

정답 ④

80번
페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896) 에서 초음파 탐상기 기능의 설정할 게이트 범위(횡파)는?
  1. ① 5 ~ 100 mm
  2. ② 20 ~ 150 mm
  3. ③ 50 ~ 200 mm
  4. ④ 10 ~ 250 mm 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ④

이전 회차2020년 1회 다음 회차2021년 2회

초음파비파괴검사기사의 다른 회차

2022년 1회
2022-03-05 · 78문항
2021년 2회
2021-08-14 · 79문항
2021년 1회
2021-03-07 · 78문항
2020년 1회
2020-06-06 · 80문항
2019년 2회
2019-08-04 · 79문항
2019년 1회
2019-03-03 · 79문항
2018년 2회
2018-08-19 · 80문항
2018년 1회
2018-03-04 · 80문항
2017년 2회
2017-08-26 · 80문항
2017년 1회
2017-03-05 · 79문항
2016년 2회
2016-08-21 · 79문항
2016년 1회
2016-03-06 · 78문항
2015년 2회
2015-08-16 · 80문항
2015년 1회
2015-03-08 · 80문항
2014년 2회
2014-08-17 · 80문항
2014년 1회
2014-03-02 · 79문항
2013년 2회
2013-08-18 · 100문항
2013년 1회
2013-03-10 · 100문항
