초음파비파괴검사기사 2016년 2회 기출문제

2016-08-21 시행 · 79문항

이 회차 문제 풀기 →
1번
자분탐상검사의 신뢰도를 향상시킬 수 있는 방법이 아닌 것 은?
  1. ① 교육과 훈련을 통하여 시험자의 기량을 향상시킨다.
  2. ② 검사에 적합한 규격을 선정하여 바르게 적용한다.
  3. ③ 결함의 검출감도를 높이기 위하여 가급적 높은 전류로 검 사한다.
  4. ④ 생산공정, 예상되는 결함의 종류 등에 따라 검사에 적합 한 자화방법을 선정한다.
정답 확인

정답 ③

2번
다음 중 자외선의 파장 3650Å과 동일한 것은?
  1. ① 365nm
  2. ② 3650nm
  3. ③ 36.5nm
  4. ④ 3.65nm
정답 확인

정답 ①

3번
비파괴 검사 방법 중 제품이나 부품의 전체적인 모니터링 방 법에 사용되는 것은?
  1. ① 스트레인 측정
  2. ② 방사선투과검사
  3. ③ 자분탐상검사
  4. ④ 침투탐상검사
정답 확인

정답 ①

4번
튜브, 관 같은 부품의 종방향 용접부 내부결함을 신속하게 측 정하기 위한 비파괴검사법으로 가장 적합한 조합은?
  1. ① 자분탐상시험. 누설검사
  2. ② 초음파탐상시험, 침투탐상시험
  3. ③ 방사선투과시험, 자분탐상시험
  4. ④ 초음파탐상시험, 와전류탐산시험
정답 확인

정답 ④

5번
방사선투과검사를 할 때 투과도계는 원칙적으로 어디에 위치 해야 하는가?
  1. ① 시험체의 선원측에 위치
  2. ② 시험체의 필름측에 위치
  3. ③ 시험체자와 선원측 사이에 위치
  4. ④ 필름 뒤에 위치
정답 확인

정답 ①

6번
켈멧(krelmet)에 대한 설명으로 옳은 것은?
  1. ① Cu-Zn계 황동으로 볼트, 너트 재료이다.
  2. ② Cu-Zn계 황동으로 장식용으로 사용한다.
  3. ③ Cu-Al계 청동으로 내마모성이 우수하다.
  4. ④ Cu-Pb계 황동으로 베어링용으로 사용한다.
정답 확인

정답 ④

7번
다공질 금속의 원리적인 제조방법에 대한 설명으로 틀린 것 은?
  1. ① 금속분말이나 단섬유를 소결하는 분말야금방법
  2. ② 용탕금속 중에 발포제를 직접 첨가해서 발포시키는 방법
  3. ③ 중력 상태에서 용융금속 내의 가스를 뽑아내는 방법
  4. ④ 발포재료 등과 같이 밀도가 작은 재료를 금속과 복합화 시키는 방법
정답 확인

정답 ③

8번
탄소강에서 망간 (Mn)영향으로 옳은 것은?
  1. ① 저온취성의 원인이 된다.
  2. ② 강의 유동성을 나쁘게 한다.
  3. ③ 고온에서 결정립 성장을 억제시킨다.
  4. ④ 결정립의 크기를 증가시키고 소성을 감소시킨다.
정답 확인

정답 ③

9번
내식성 알루미늄합금에 어떤 원소가 첨가되면 내식성을 악화 시키지 않고 소량만으로도 강도를 개선할 수 있는가?
  1. ① Fe
  2. ② Ni
  3. ③ Cu
  4. ④ Mg
정답 확인

정답 ④

10번
백주철을 탈탄 열처리하여 순철에 가까운 페라이트(ferrite) 기지로 해서 연성을 갖게 한 주철은?
  1. ① 백심 가단주철
  2. ② 애시큘러 주철
  3. ③ 흑심 가단주철
  4. ④ 펄라이트 가단주철
정답 확인

정답 ①

11번
철강에 합금원소를 첨가하였을 때의 일반적인 효과로 틀린 것은?
  1. ① 소성가공성 및 내식성이 저하한다.
  2. ② 결정립의 미세화에 따른 강인성이 향상된다.
  3. ③ 합금원소에 의한 기지의 고용강화가 일어난다.
  4. ④ 변태속도의 변화에 따른 열처리효과가 향상된다.
정답 확인

정답 ①

12번
10g의 Au-Ag 합금에 Ag가 5% 함유되어 있을 때, Au의 순 도(K, carat)는? (단, 단 기다 원소는 무시한다.)
  1. ① 20.6K
  2. ② 22.8K
  3. ③ 23.6K
  4. ④ 24.8K
정답 확인

정답 ②

13번
죠미니 시험 결과 [보기]와 같은 결과에 대한 설명으로 옳 은 것은?
초음파비파괴검사기사 2016년 2회 13번 문제 그림
  1. ① 퀜칭 끝단으로부터 떨어진 거리가 45mm 사이에 있는 어떤 점에서의 경도 값이 6~18HB에 도달한 것을 의미 한다.
  2. ② 퀜칭 끝단으로부터 떨어진 거리가 6~18mm 사이에 있는 어떤 점에서의 경도 값이 45HB에 도달한 것을 의미한 다.
  3. ③ 퀜칭 끝단으로부터 떨어진 거리가 45mm 사이에 있는 어떤 점에서의 경도 값이 6~18HRC에 도달한 것을 의미 한다.
  4. ④ 퀜칭 끝단으로부터 떨어진 거리가 6~18mm 사이에 있는 어떤 점에서의 경도 값이 45HRC에 도달한 것을 의미한 다.
정답 확인

정답 ④

14번
일반적으로 상용한도가 300℃ 까지 사용할 수 있는 열전대 는?
  1. ① Pt-PtㆍRh
  2. ② Cu-Constantan
  3. ③ Chromel-Alumel
  4. ④ Fe-Constantan
정답 확인

정답 ②

15번
다음 중 강의 표면경화법이 아닌 것은?
  1. ① 오스템퍼링
  2. ② 화염경화법
  3. ③ 침탄처리법
  4. ④ 질화처리법
정답 확인

정답 ①

16번
겹치기이음, T이음, 모서리이음에 있어서 거의 직교하는 두 면을 결합하는 3각형 단면의 용착부를 갖는 용접은?
  1. ① 필릿 용접
  2. ② 비드 용접
  3. ③ 맞대기 용접
  4. ④ 플러그 용접
정답 확인

정답 ①

17번
다음 중 대전류 용접이 가능하고 아크 효율이 95% 이상으 로 높으며, 용착 속도가 빠르고 용입이 깊은 용접법은?
  1. ① 피복 아크 용접
  2. ② 탄산 가스 아크 용접
  3. ③ 서브머지드 아크 용접
  4. ④ 불활성 가스 아크 용접
정답 확인

정답 ③

18번
교류 용접기는 무부하 전압이 비교적 높기 때문에 감전의 위험이 있으므로 용접사를 보호하기 위해 부착하는 장치는?
  1. ① 무부하 장치
  2. ② 핫 스타트 장치
  3. ③ 원격 제어 장치
  4. ④ 전격 방지 장치
정답 확인

정답 ④

19번
피복아크용접에서 아크전압이 20V, 아크전류는 150A, 용접 속도가 15cm/min 일 때 용접입열은 몇 Joule/cm 인가?
  1. ① 12000
  2. ② 22000
  3. ③ 24000
  4. ④ 45000
정답 확인

정답 ①

20번
다음 중 구조상 결함이 아닌 것은?
  1. ① 기공
  2. ② 변형
  3. ③ 균열
  4. ④ 언더컷
정답 확인

정답 ②

21번
초음파탐상검사에 대한 설명으로 옳은 것은?
  1. ① 강판의 라미네이션 탐상에는 주로 경사각탐상이 이용된 다.
  2. ② 강의 맞대기 용접부 탐상에는 주로 수직탐상이 이용된 다.
  3. ③ 모서리 이음이나 T이음 등의 용접부에서 수직탐상이 유 효한 경우에는 그것을 병용한다.
  4. ④ 차축의 탐상에는 수직탐상과 두께측정기를 반드시 병용 한다.
정답 확인

정답 ③

22번
그림과 같이 강에 표면파를 발생하게 하려면 경사각 탐촉자 의 쐐기는 약 몇 도의 경사를 가져야 하는가? (단, 쐐기의 재료는 아크릴이고 아크릴의 VAL=2730m/s, VSS=1430m/s, 강의 VSL=5900m/s, VAS=3200m/s 이다.)
초음파비파괴검사기사 2016년 2회 22번 문제 그림
  1. ① 14.0˚
  2. ② 26.5˚
  3. ③ 27.2˚
  4. ④ 58.5˚
정답 확인

정답 ④

23번
초음파탐상검사에서 판파의속도에 영향을 미치지 않는 것 은?
  1. ① 시험체의 밀도
  2. ② 시험체의 두께
  3. ③ 시험체의 화학조성
  4. ④ 주파수
정답 확인

정답 ③

24번
초음파탐상시험의 접촉매질에 대한 설명으로 가장 거리가 먼 것은?
  1. ① 글리세린은 음향임피던스가 크므로 전달 특성이 좋다.
  2. ② 물은 표면이 거친 제품 탐상의 접촉매질로 적합하다.
  3. ③ 페이스트는 경사면에서의 접촉매질로 적합하다.
  4. ④ 크리스를 접촉매질로 사용할 수 있다.
정답 확인

정답 ②

25번
초음파탐상검사에서 직경이 2.5cm, 주파수가 5MHz인 탐촉 자의 근거리 음장은? (단, V=1.4×105cm/s 이다.)
  1. ① 0.028cm
  2. ② 6.25cm
  3. ③ 55.8cm
  4. ④ 72.3cm
정답 확인

정답 ③

26번
초음파탐상장비에서 CRT상에서 관찰 가능한 범위를 변화시 키거나 CRT상의 지시를 임의의 위치로 이동시키는 기능과 관련이 있는 장치는?
  1. ① 소인회로
  2. ② 펄스회로
  3. ③ 타이머회로
  4. ④ 수신ㆍ증폭회로
정답 확인

정답 ①

27번
곡면 음향렌즈의 곡률반경과 초점거리의 관계는?
  1. ① 곡률반경과 초점거리는 비례한다.
  2. ② 곡률반경과 초점거리는 반비례한다.
  3. ③ 초점거리는 곡률반경의 제곱근에 비례한다.
  4. ④ 초점거리는 곡률반경의 제곱근에 반비례한다.
정답 확인

정답 ①

28번
초음파탐상검사에서 물질 내에서의 음속은 어느 것에 기인 하는가?
  1. ① 주파수
  2. ② 파장
  3. ③ 물질의 재질
  4. ④ 진동주기
정답 확인

정답 ③

29번
초음파탐상검사에서 아래 보기 중 감쇠현상을 크게 일으키 는 주파수는?
  1. ① 0.5kHz
  2. ② 1.0MHz
  3. ③ 15kHz
  4. ④ 25MHz
정답 확인

정답 ④

30번
표면이 거친 부품을 초음파탐상검사를 할 경우 만족할 만한 시험효과를 얻기 위하여 일반적으로 표면이 매끈한 부품에 사용하는 경우와 비교한 설명으로 옳은 것은?
  1. ① 표면이 매끈한 부품에 사용하는 경우보다 더 낮은 주파 수의 탐촉자와 점성이 높은 접촉 매질을 사용한다.
  2. ② 표면이 매끈한 부품에 사용하는 경우보다 더 높은 주파 수의 탐촉자와 점성이 높은 접촉 매질을 사용한다.
  3. ③ 표면이 매끈한 부품에 사용하는 경우보다 더 높은 주파 수의 탐촉자와 점성이 낮은 접촉 매질을 사용한다.
  4. ④ 표면이 매끈한 부품에 사용하는 경우보다 더 낮은 주파 수의 탐촉자와 점성이 낮은 접촉 매질을 사용한다.
정답 확인

정답 ①

31번
그림은 수침법을 이용한 초음파 탐상시험에서 표시기에 나 타난 탐상도형이다. CRT상에서 물거리는 어느 부분을 나타 내는가? (단, A는 송신펄스, B는 전면반사지시, C는 불연속 지시, D는 저면반사지시를 나타낸다.)
초음파비파괴검사기사 2016년 2회 31번 문제 그림
  1. ① A~B 거리
  2. ② B~C 거리
  3. ③ B~D 거리
  4. ④ C~D 거리
정답 확인

정답 ①

32번
음파와 전자파에 대한 비교 설명이 틀린 것은?
  1. ① 액체에서는 음파보다는 전자파가 잘 진행한다.
  2. ② 음파는 전자파보다 속도가 느리다.
  3. ③ 음파는 전자파보다 파장이 길다.
  4. ④ 진공에서 전자파는 진행하나 음파는 진행하지 않는다.
정답 확인

정답 ①

33번
두께측정에 사용되는 공진 원리의 설명으로 틀린 것은?
  1. ① 시험편의 두께가 초음파의 반파장 정수배에서 공진이 일 어난다.
  2. ② 초음파의 파장은 주파수를 이용하여 조정한다.
  3. ③ 공진의 확인은 수신된 펄스크기의 감소로 알 수 있다.
  4. ④ 공진법은 두 면이 평행인 얇은 시험체의 두께를 측정하 는 데 주로 사용된다.
정답 확인

정답 ③

34번
단강품의 초음파탐상시험에 대해 설명으로 옳은 것은?
  1. ① 단강품은 재질이나 형상이 다양하지 않기 때문에 항상 격사각탐상법이 적용된다.
  2. ② 단조한 그대로는 스케일이 부착되어 있는 경우가 많기 때문에 표면을 기계가공하여 매끄럽게 할 필요가 있다.
  3. ③ 접촉매질로 물이나 공기를 이용하는 것이 많지만 표면이 거칠 때는 글리세린 또는 물유리를 사용한다.
  4. ④ 주사범위는 검출해야 할 결함의 종류, 방향, 크기 및 사 용상의 영향을 고려하여 결정한다.
정답 확인

정답 ④

35번
콘크리트에 대한 초음파탐상검사의 특징이 아닌 것은?
  1. ① 고주파수 초음파는 감쇠가 심하므로 수십~수백 kHz의 초음파를 사용한다.
  2. ② 복합재료이므로 음속, 감쇠 등이 초음파 특성의 편차가 크다.
  3. ③ 타설 발향에 의한 음향이방성이 나타나는 경우가 있다.
  4. ④ 초음파의 지향성이 좋아지기 때문에 이상부의 위치 정확 도가 좋아진다.
정답 확인

정답 ④

36번
서로 다른 재질의 경계면에서 임피던스가 다르게 되면 초음 파는 어떤 현상이 발생하는가?
  1. ① 초음파가 모두 흡수된다.
  2. ② 초음파가 모두 반사된다.
  3. ③ 초음파가 모두 굴절된다.
  4. ④ 일부는 투과하고 일부는 반사된다.
정답 확인

정답 ④

38번
두께 10mm 미만의 강판에 존재하는 라미네이션의 검출에 관한 초음파탐상검사의 설명으로 옳은 것은?
  1. ① 일탐촉자에 의한 경사각탐상이 좋다.
  2. ② 탠덤법에 의한 경사각탐상이 좋다.
  3. ③ 수직탐상에 의한 다중반사법의 탐상이 좋다.
  4. ④ 수직탐상에 의한 저면에코를 탐상하는 것이 좋다.
정답 확인

정답 ③

39번
초음파탐상검사에서 검출해야 할 결함의 위치와 크기를 알 고 있을 때, 탐상감도 검출레벨을 정하고 또 검출한 결함의 크기를 원형등가 크기로 추정하는 방법으로 옳은 것은?
  1. ① 데시벨 드롭법
  2. ② DGS선도법
  3. ③ 문턱값에 의한 방법
  4. ④ APP선도법
정답 확인

정답 ②

40번
그래프에서와 같은 주파수 응답으로 볼 때, 이 탐촉자의 대 략적인 밴드(BAND) 폭은?
초음파비파괴검사기사 2016년 2회 40번 문제 그림
  1. ① 1MHz
  2. ② 4MHz
  3. ③ 6MHz
  4. ④ 9MHz
정답 확인

정답 ②

41번
경사각 탐촉자의 입사점과 굴절각을 측정할 경우 에코의 높 이는 몇 % 정도로 하는 것이 가장 적절한가?
  1. ① 10~20%
  2. ② 25~45%
  3. ③ 50~80%
  4. ④ 90~100%
정답 확인

정답 ③

42번
용접부의 초음파탐상검사에서 용접선에 평행한 방향으로 놓 인 불연속이 검출되어 결함의 지시길이를 dB drop법으로 결정하려 할 때 가장 바람직한 주사방법은?
  1. ① 전후 주사
  2. ② 진자 주사
  3. ③ 좌우 주사
  4. ④ 목돌림 주사
정답 확인

정답 ③

43번
초음파와 결함과의 각도가 얼마일 때 최대 에코를 얻을 수 있는가?
  1. ① 45˚
  2. ② 60˚
  3. ③ 70˚
  4. ④ 90˚
정답 확인

정답 ④

44번
TOFD(Time of Flight Doffraction)에 의한 초음파탐상검사 방법에 관한 설명으로 틀린 것은?
  1. ① 반사파가 아닌 회절파를 이용하는 방법으로 결함의 깊이 를 측정할 수 있다.
  2. ② 횡방향 주사만으로 전체 용접부의 검사가 가능하다.
  3. ③ 결함의 방향에 의한 영향이 적어 안정적인 탐상이 가능 하다.
  4. ④ 불감대가 없어 표면을 포함한 전체 용접부 단면을 1회에 검사할 수 있다.
정답 확인

정답 ④

45번
초음파 에코를 CRT 스크린이나 다른 기록장치에 나타내는 B주사표시법에 해당하는 설명은?
  1. ① 수평축은 경과시간을 나타내고 수직축은 에코높이를 나 타내는 방법이다.
  2. ② 시험체 내의 결함이 초음파 빔과 일직선 상에 여러 개가 있는 경우에는 각각 분리되어 나타낸다.
  3. ③ 초음파 빔과 탐촉자 주사방향에 수직으로 있는 결함은 넓이를 기록할 수 있다.
  4. ④ 일반적으로 시험체의 저면측 결함이 표면 결함보다 길게 나타난다.
정답 확인

정답 ④

46번
수침법에 의한 초음파 탐상검사를 할 때 필요에 따라 음향 렌즈를 사용하기도 한다. 이 때 사용되는 음향렌즈에 대한 설명으로 옳은 것은?
  1. ① 렌즈는 크기가 커야 한다.
  2. ② 진동자에 음향렌즈를 부착하면 음향 집속효과를 갖는다.
  3. ③ 빔을 집속하면 검사 유효범위가 넓어진다.
  4. ④ 볼록렌즈를 사용하는 경우에는 음파가 접속된다.
정답 확인

정답 ②

47번
AVG선도 또는 DGS선도에 나타나지 않는 정보는?
  1. ① 거리(Distance)
  2. ② 증폭(Gain)
  3. ③ 음파의 속도
  4. ④ 결함의 크기
정답 확인

정답 ③

48번
철과 알루미늄이 균일하게 접합된 시험체에 알루미늄판에서 발생한 초음파가 칠판으로 수직 입사할 때 음압반사율은 약 몇 % 가 되는가? (단, 알루미늄 : 밀도 2.7g/cm3, 음속 6400m/s, 철 : 밀도 7.8g/cm3, 음속 5900m/s, 초음파의 진행에 따른 감쇠는 없는 것으로 한다.)
  1. ① 45%
  2. ② 64%
  3. ③ 79%
  4. ④ 97%
정답 확인

정답 ①

49번
펄스반사식 초음파 탐상법에서 용접부 검사를 위한 경사각 탐촉자의 주사방법 중 초음파빔이 판의 두께방향 전체를 통 과하도록 하여, 결함의 깊이와 높이를 추정하는 데 사용되 는 주사방법은?
  1. ① 전후주사
  2. ② 좌우주사
  3. ③ 진자주사
  4. ④ 목독림주사
정답 확인

정답 ①

50번
그림과 같이 탐상도형이 나타났을 때 F1이 50%이고 B1이 80%이면 F1/B1을 dB값으로 나타내면 어떻게 되는가?
초음파비파괴검사기사 2016년 2회 50번 문제 그림
  1. ① -1dB
  2. ② -4dB
  3. ③ -6dB
  4. ④ -8dB
정답 확인

정답 ②

51번
초음파 탐상기의 송신기에 대한 기능으로 옳은 것은?
  1. ① 시간축을 제어한다.
  2. ② 탐상 게이트를 설정한다.
  3. ③ 수신된 신호를 증폭한다.
  4. ④ 고전압 전기펄스를 발생시킨다.
정답 확인

정답 ④

52번

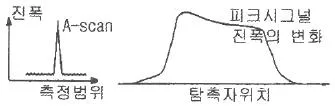

그림과 같이 A-스캔 탐상검사에서 날카로운 형태의 에코를 탐상하였다. 탐촉자를 좌우주사할 때, 진폭이 일정한 구간에 서 거의 변화가 없거나 약간의 변화를 하고, 전후주사할 때, 진폭이 부드럽게 변하는 경우의 결함 종류로 옳은 것은?
초음파비파괴검사기사 2016년 2회 52번 문제 그림
  1. ① 복수 결함
  2. ② 단일 점상 결함
  3. ③ 크고 평활한 반사체
  4. ④ 크고 불규칙한 반사체
정답 확인

정답 ③

53번
2진동자 탐촉자가 주로 사용되는 탐상은?
  1. ① 탐상면에서 먼 곳의 결함
  2. ② 탐상면에서 가까운 곳의 결함
  3. ③ 탐상면에서 평행한 곳의 결함
  4. ④ 탐상면에서 수직방향으로 있는 결함
정답 확인

정답 ②

54번
경사각 탐상을 이용하여 결함의 최고 에코가 76%가 나왔을 때 6dB drop법을 이용할 경우 결함의 시작점과 끝점의 에 코 높이는?
  1. ① 20%
  2. ② 32%
  3. ③ 38%
  4. ④ 43%
정답 확인

정답 ③

55번
초음파탐상시험에서 거리 또는 방향이 다른 근접한 2개의 반사원으로부터 에코를 충분히 분리하여 식별하기 위하여 사용할 수 있는 방법으로 틀린 것은?
  1. ① 초음파탐상기의 수신부가 증폭하는 주파수대역을 가능한 좁힌다.
  2. ② 높은 주파수의 초음파를 발생하는 탐촉자를 사용한다.
  3. ③ 광대역탐촉자를 사용한다.
  4. ④ 댐핑이 양호한 탐촉자를 사용한다.
정답 확인

정답 ①

56번
경사각탐촉자를 이용한 용접부의 초음파탐상검사를 할 때 균열에 의한 에코신호의 설명으로 옳은 것은?
  1. ① 균열에 의한 반사파의 에코높이는 어떠한 결함보다 크게 나타난다.
  2. ② 초음파 빔의 방향과 균열의 방향이 수직하지 않은 경우 검출되지 않을 수도 있다.
  3. ③ 항상 용접축을 따라 일직선으로 나타나므로 좌우주사에 의한 에코높이의 변화가 거의 없다.
  4. ④ 진자주사를 하면 반사파의 에코높이가 거의 변화하지 않 는다.
정답 확인

정답 ②

57번
초음파탐상검사에서 2탐촉자법의 분류로 틀린 것은?
  1. ① 두갈래주사
  2. ② K주사탐상법
  3. ③ 진자주사
  4. ④ 탠덤탐상법
정답 확인

정답 ③

58번
두갈래 주사(straddle scanning)로 경사각탐상을 할 때 송신 탐촉자와 수신 탐촉자의 각도로 옳은 것은?
  1. ① 45˚
  2. ② 60˚
  3. ③ 100˚
  4. ④ 180˚
정답 확인

정답 ③

59번
그림과같이 STB A7963형 시험편의 두 곡면(25mm 및 50mm)을 이용하여 경사각탐촉자의 거리보정을 하려고 한 다. 스크린의 시간축을 125mm로 보정한 경우 스크린에 나 타나는 에코지점이 아닌 것은? (단, 경사각탐촉자 음파의 입 사 방향은 그림과 같이 25mm 곡면을 향하고 있음)
초음파비파괴검사기사 2016년 2회 59번 문제 그림
  1. ① 0mm
  2. ② 25mm
  3. ③ 75mm
  4. ④ 100mm
정답 확인

정답 ③

60번
초음파탐상검사 방법을 선정할 때 고려하지 않아도 되는 것 은?
  1. ① 탐상방향의 선정
  2. ② 검사품의 색채
  3. ③ 불감대
  4. ④ 검출레벨
정답 확인

정답 ②

61번
강 용접부의 초음파탐상 시험방법(KS B 0896)에서 적용할 수 있는 모재 두께의 하한치는 몇 mm인가?
  1. ① 4
  2. ② 6
  3. ③ 8
  4. ④ 10
정답 확인

정답 ②

62번
강관의 초음파탐상검사 방법(KS D 0250)에 따른 인공 흠의 종류로 틀린 것은?
  1. ① 각 흠
  2. ② V 흠
  3. ③ 드릴 구멍
  4. ④ U 흠
정답 확인

정답 ④

63번
보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.4)에서 오스테나이트계 스테인레스강 또는 티타 늄에 사용되는 탐촉자의 접촉 매질은 몇 ppm 이상의 할로 겐 화합물을 포함하지 않도록 하였는가?
  1. ① 100
  2. ② 150
  3. ③ 200
  4. ④ 250
정답 확인

정답 ④

64번
강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 상온 (10~30℃)에서 시럼부위를 경사각탐상할 때 굴절각 70˚인 경사각 탐촉자의 실제 굴절각을 점검하였다. 다음 중 탐상 검사에 사용해서는 안되는 참촉자의 굴절각은?
  1. ① 69.0˚
  2. ② 69.5˚
  3. ③ 71.0˚
  4. ④ 72.5˚
정답 확인

정답 ④

65번
금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙 (SK B 0817)에 따른 탐상 도형을 표시하는 기본 기호가 틀 린 것은?
  1. ① T : 송신 펄스
  2. ② F : 측면 에코
  3. ③ B : 바닥면 에코
  4. ④ S : 표면 에코
정답 확인

정답 ②

66번
초음파탐상 시험용 표준시험편(KS B 0831)에서 규정한 표 준 시험편과 탐상 방법의 조합으로 틀린 것은?
  1. ① G형 STB : 수직 및 경사각
  2. ② NI형 STB : 수직
  3. ③ A1형 STB : 수직 및 경사각
  4. ④ A3형 STB : 경사각
정답 확인

정답 ①

67번
보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.4)에서 니켈합금에 사용하는 접촉매질은 몇 ppm 이상의 황(S)으로 제한하고 있는가?
  1. ① 5
  2. ② 50
  3. ③ 150
  4. ④ 250
정답 확인

정답 ④

68번
보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.23 SA-388)에 따른 절차를 수행할 때 잘못된 것은?
  1. ① 주사속도는 초당 152mm 이하이어야 한다.
  2. ② 단강품 전체를 검사하기 위해 탐촉자 경로는 최소 10% 씩 증가한ㄷ.
  3. ③ 가능한 한 단강품의 전체 단면적을 서로 수직인 방향에 서 주사한다.
  4. ④ 열처리가 요구되는 단강품의 형상이 초음파탐상검사에 지장을 주면 기계적 특성을 위한 열처리에 앞서 검사를 수행한다.
정답 확인

정답 ②

69번
보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.5)에 따라 시험절차서를 작성하고자 할 때 절차 서에 반드시 포함되어야 할 사항이 아닌 것은?
  1. ① 탐촉자 수파수
  2. ② 검사체의 두께 및 크기
  3. ③ 교정에 사용된 시험편
  4. ④ 검사체의 허용온도 범위
정답 확인

정답 ④

70번
강 용접부의 초음파탐상 시험방법(KS B 0896)에서 규정된 진동자의 공칭치수가 20×20mm 이고, 굴절각이 70˚일 때 접근한계거리는?
  1. ① 15mm
  2. ② 18mm
  3. ③ 25mm
  4. ④ 30mm
정답 확인

정답 ④

71번
금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙 (KS B 0817)에 의거 초음파탐상시험을 실시하고 시험의 결 과를 평가하는 경우 고려하여야 할 사항에 해당되지 않는 것은?
  1. ① 흠집의 에코 높이
  2. ② 흠집의 에코 위치
  3. ③ 흠집의 지시 길이
  4. ④ 흠집의 지시 높이
정답 확인

정답 ②

72번
강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라, 동 일하다고 간주되는 깊이에서 흠과 흠의 간격이 큰 쪽의 흠 의 지시길이와 같거나 그것보다 짧은 경우는 어떻게 분류하 는가?
  1. ① 독립 결함으로 긴 쪽 길이를 기준한다.
  2. ② 독립 결함으로 짧은 쪽 길이를 기준한다.
  3. ③ 각각의 흠군으로 간주하고, 그것들을 각각의 흠으로 나 누어 흠을 분류한다.
  4. ④ 동일한 흠군으로 간주하고, 그것들을 간격까지 포함시켜 연속한 흠으로 간주한다.
정답 확인

정답 ④

73번
보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.4)에 따라 지름이 200mm인 교정시험편으로 교 정에 사용할 수 있는 시험체의 곡률 범위는?
  1. ① 140~260mm
  2. ② 160~280mm
  3. ③ 180~300mm
  4. ④ 200~320mm
정답 확인

정답 ③

74번
압력용기용 강판의 초음파탐상검사방법(KS D 0233)의 규격 의 설명으로 옳은 것은?
  1. ① 이 규격에 규정된 이외의 일반사항은 KS D 0235의 금 속 재료의 펄스반사법에 따른다.
  2. ② 6mm 이하인 고품질 킬드강판 중 스테인레스강 판재의 초음파탐상검사에 대한 규정이다.
  3. ③ 원자로, 보일러, 압력 용기 등에 주로 사용한다.
  4. ④ 주사속도는 초당 200mm 이내로 하고 자동경보장치를 갖춘 수침법의 경우는 제한받지 않는다.
정답 확인

정답 ③

75번
보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.23 SA-388)에 따라 오스테나이트 스테인리스의 단강품을 초음파 탐상검사로 결함을 검출하는데 가장 효과 적인 주파수는?
  1. ① 1MHz
  2. ② 2.25MHz
  3. ③ 5MHz
  4. ④ 10MHz
정답 확인

정답 ①

76번
강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 강 용접부 두께 6mm를 탐상하고자 한다. 전원 전압의 변동에 따라 탐상기의 감도변화와 세로축 및 시간축의 이동량은 다 름 중 어느 범위 내까지 허용되는가?
  1. ① 감도변화는 ±1dB, 세로축 및 시간축 이동량은 풀 스케 일의 ±1%
  2. ② 감도변화는 ±1dB, 세로축 및 시간축 이동량은 풀 스케 일의 ±2%
  3. ③ 감도변화는 ±2dB, 세로축 및 시간축 이동량은 풀 스케 일의 ±1%
  4. ④ 감도변화는 ±2dB, 세로축 및 시간축 이동량은 풀 스케 일의 ±2%
정답 확인

정답 ②

77번
강 용접부의 초음파탐상 시험방법(KS B 0896)에서 경사각 탐상 시 초음파가 통과하는 부분의 모재는 필요에 따라 미 리 수직탐상을 하여 탐상에 방해가 되는 흠을 미리 검출해 야 하는데 이때 탐상감도는 어떻게 해야 하는가?
  1. ① 건전부의 제1회 바닥면 에코높이가 50%가 되게 한다.
  2. ② 건전부의 제1회 바닥면 에코높이가 80%가 되게 한다.
  3. ③ 건전부의 제2회 바닥면 에코높이가 50%가 되게 한다.
  4. ④ 건전부의 제2회 바닥면 에코높이가 80%가 되게 한다.
정답 확인

정답 ④

78번
건축용 강판 및 평강의 초음파탐상시험에 따른 등급분류와 판정기준(KS D 0040)에 따라 40mm초과 60mm 이하의 강 판에 대한 초음파탐상을 실시 할 때 수직 탐촉자의 공칭 주 파수로 옳은 것은?
  1. ① 5MHz
  2. ② 7MHz
  3. ③ 8MHz
  4. ④ 9MHz
정답 확인

정답 ①

79번
보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.23 SA-388)에 따라 2인치 두께를 갖는 강판을 검사할 때, 전체 저면반사의 손실을 일으키는 분연속부의 최대합격 지름은 얼마인가?
  1. ① 2.54cm(1인치)
  2. ② 5.08cm(2인치)
  3. ③ 7.62cm(3인치)
  4. ④ 10.16cm(4인치)
정답 확인

정답 ③

80번
초음파탐상장치의 성능측정 방법(KS B 0534)에서 탐촉자의 공통측정 항목이 아닌 것은?
  1. ① 시험주파수
  2. ② 전기임피던스
  3. ③ 빔 중심축의 편심과 편심각
  4. ④ 진동자의 유효치수 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2016년 1회 다음 회차2017년 1회

초음파비파괴검사기사의 다른 회차

2022년 1회
2022-03-05 · 78문항
2021년 2회
2021-08-14 · 79문항
2021년 1회
2021-03-07 · 78문항
2020년 1회
2020-06-06 · 80문항
2019년 2회
2019-08-04 · 79문항
2019년 1회
2019-03-03 · 79문항
2018년 2회
2018-08-19 · 80문항
2018년 1회
2018-03-04 · 80문항
2017년 2회
2017-08-26 · 80문항
2017년 1회
2017-03-05 · 79문항
2016년 2회
2016-08-21 · 79문항
2016년 1회
2016-03-06 · 78문항
2015년 2회
2015-08-16 · 80문항
2015년 1회
2015-03-08 · 80문항
2014년 2회
2014-08-17 · 80문항
2014년 1회
2014-03-02 · 79문항
2013년 2회
2013-08-18 · 100문항
2013년 1회
2013-03-10 · 100문항
