셀레늄(Selenium) 등의 반도체 뒤에 금속판을 대고 균일한 전하를 준 후 시험체를 투과한 방사선에 노출되면 방사선의 강도에 따라 반도체의 저항이 작아지고 전하가 이동하여 방 전하게 되는데, 여기에 반대 전하를 도포하면 육안으로 확인 가능한 영상이 형성되며 이에 적절한 수지를 도포함으로써 영상을 형성할 수 있다. 이 원리를 이용하는 방법을 무엇이라 고 하는가?
① 건식 방사선 투과검사법(Xero radiography)
② 전자 투과검사법(Electron radiography)
③ 자동 방사선 투과검사법(Auto radiography)
④ 순간 방사선 투과검사법(Flash radiography)
정답 확인
정답 ①
2번
결함의 형상을 육안으로 확인할 수 있어 해석이 용이한 비파 괴검사법만으로 조합된 것은?
① 방사선투과검사, 자분탐상검사
② 초음파탐상검사, 침투탐상검사
③ 와전류탐상검사, 자분탐상검사
④ 와전류탐상검사, 침투탐상검사
정답 확인
정답 ①
3번
부품의 체적검사에 적용되는 비파괴검사의 물리적 현상은?
① 전자파, 열
② 방사선, 초음파
③ 전자파, 음파
④ 침투액, 미립자
정답 확인
정답 ②
4번
압력용기 내에 있는 이상기체에 2배의 압력을 가하면, 이 이 상기체의 부피는 몇 배가 되는가? (단, 온도는 일정하다)
① 1/2
② 1
③ 2
④ 4
정답 확인
정답 ①
5번
침투탐상검사에서 침투액의 점성(Viscosity)은 침투액의 어떠 한 성능에 가장 큰 영향을 미치는가?
① 침투력
② 세척성
③ 형광성
④ 침투속도
정답 확인
정답 ④
6번
주철에서 흑연의 구상화 원소가 아닌 것은?
① Mg
② Ce
③ Ca
④ Sn
정답 확인
정답 ④
7번
46% Ni-Fe 합금으로 초기에는 Pt를 대용하는 전구 봉입선으 로 사용하였으나 Dume선이 개발되어 전자관, 전구, 방전램 프 등 연질유리의 봉입부에 사용하는 것은?
① 라우탈(Lautal)
② 퍼말로이(Permalloy)
③ 콘스탄탄(Constantan)
④ 플래티나이트(Platinite)
정답 확인
정답 ④
8번
시효경화성이 있으며, Cu 합금 중에서 경도 및 강도가 가장 큰 합금계는?
① Cu - Ag계
② Cu - Pt계
③ Cu - Be계
④ Cu - Zn계
정답 확인
정답 ③
9번
특정온도의 3원계 금속 상태도에서 3상으로 공존할 때의 자 유도는 얼마인가? (단, 압력은 일정하다.)
① 0
② 1
③ 2
④ 3
정답 확인
정답 ②
10번
형상기억효과나 초탄성 현상을 나타내는 합금이 아닌 것은?
① N-Ti
② Cu-Al-Ni
③ Cu-Zn-Al
④ Al-Cu-Si
정답 확인
정답 ④
11번
순철의 변태에 관한 설명 중 틀린 것은?
① 동소변태는 A3와 A4 변태가 있다.
② Ar은 냉각변태, Ac는 가열변태를 의미한다.
③ A2 변태점을 시멘타이트의 자기변태점이라 한다.
④ 자기변태는 자기적 성질이 변화하는 변태이다.
정답 확인
정답 ③
12번
정적 하중으로 파괴를 일으키는 응력보다 훨씬 낮은 응력으 로도 반복하여 하중을 가하게 되면 파괴되는 현상은?
① 마모(wear)
② 피로(fatigue)
③ 크리프(creep)
④ 취성파괴(brittle fracture)
정답 확인
정답 ②
13번
실루민을 Na 혹은 NaF로 개량처리하는 주된 목적은?
① 공정점 부근 조성의 Si 결정을 미세화하기 위하여
② 공석점 부근 조성의 Si 결정을 미세화하기 위하여
③ 공정점 부근 조성의 Fe 결정을 미세화하기 위하여
④ 공석점 부근 조성의 Fe 결정을 미세화하기 위하여
정답 확인
정답 ①
14번
활동 가공재를 상온에서 방치할 경우 시간의 경과에 따라 가공에 의한 불균일 변형(strain)이 균등화되어 경도 등 여 러 성질이 악화하는 현상은?
전자주사형 초음파탐상검사에서 사용되는 배열형(Array) 탐 촉자에 대한 설명으로 틀린 것은?
① 고속 자동탐상에 적합하다.
② 동시에 실시간으로 이미지화 할 수 있다.
③ C Scope 동시에 실시간으로 이미지화 할 수 없다.
④ 음향집속은 음향렌즈에 의한다.
정답 확인
정답 ③
23번
초음파탐상검사에 대한 설명으로 틀린 것은?
① 강 보다 알루미늄의 빔 분산각이 크다.
② 불규칙한 강도가 존재하는 초음파 빔의 영역을 “원 거리 음역”이라고 한다.
③ 탐촉자의 진동수는 주로 결정체 두께의 영향을 가장 크 게 받는다.
④ 검사체 내에서 결함을 검출하는 능력을 향상시키려면 펄 스의 폭을 좁히면 된다.
정답 확인
정답 ②
24번
알루미늄과 강의 계면에서 음압반사율은 약 몇 %인가? (단, 알루미늄 : VAL=6320m/s, 밀도=2700kg/m3, 강 : VL=5920m/s, 밀도=7850kg/m3이다.)
① 13%
② 46%
③ 75%
④ 100%
정답 확인
정답 ②
25번
피검체의 표면 거칠기는 감도와 분해능 저하의 주료 원인이 된다. 이에 대한 설명으로 틀린 것은?
① 표면 거칠기로 인해 탐촉자의 송신펄스가 길어져 근거리 음장 영역이 짧아지는 현상이 발생한다.
② 표면을 매끈하게 하거나 탐상기의 게인을 높임으로서 감 도와 분해능 저하를 줄일 수 있다.
③ 표면 거칠기로 인해 피검체 표면에서의 굴절과 저면에서 의 난반사로 인한 산란으로 감도가 떨어진다.
④ 감도가 분해능 저하를 막기 위해 탐촉자는 저주파수를 사용하거나 초음파 출력이 높은 것을 사용한다.
정답 확인
정답 ①
26번
초음파탐상검사에서 투과법에 대한 설명으로 틀린 것은?
① 투과법은 2개의 송수신 탐촉자를 이용하여 수직탐상만 적용한다.
② 시험체 내의 결함에 의한 산란 등의 원인에 의해 초음파 가 감쇠하는 정도에 따라 결함 크기를 아는 방법이다.
③ 결함이나 시험체의 조직에 의한 초음파의 감쇠로부터 판 단하는 것이다.
④ 시험체의 다른 표면에서 초음파를 송수신하는 경우가 많 다.
정답 확인
정답 ①
27번
초음파탐상검사에서 누설 램파법의 특징이 아닌 것은?
① 두 장의 판재를 접합한 재료의 접합계면의 양부 판단에 이용된다.
② 수침 1탐촉자 경사각법으로 배열하면 판상재료에 경사로 입사한 종파가 판두께와 주파수에 의해 결정되는 조건하 에서 램파로 변화하여 판재 내부를 전파한다.
③ 누설 램파가 발생하면 반사파의 음장에는 경계면 반사파 의 성분과 누설파 및 그들과의 위상간섭대가 생긴다.
④ 널영역의 음압은 경계조건의 영향을 강하게 받기 때문에 두장의 판재를 접착한 재료의 접합면의 상태에 대해 민 감하게 반응한다.
정답 확인
정답 ②
28번
얇은 수정판에 일정 전압을 가하였을 때의 현상으로 옳은 것은?
① 열이 나서 쉽게 파괴된다.
② 아무 변화도 안 일어난다.
③ 두께 방향으로 고주파 진동이 일어난다.
④ 두께 반대 방향으로 저주파 진동이 일어난다.
정답 확인
정답 ③
29번
수정진동자에서 Z와 Y축에 평행하고 X축에 수직인 면을 갖 는 결정체를 무엇이라 하는가?
① Y-cut
② X-cut
③ Z-cut
④ XY-cut
정답 확인
정답 ②
30번
용접부 경사각탐상에 대한 설명으로 옳은 것은?
① 결함, 이물질 또는 공동에 부딪히면 그대로 투과한다.
② 결함크기가 초음파 파장의 1/2보다 작으면 초음파는 잘 반사되지만, 결함의 형상이나 방향에 따라서 반사의 패 턴은 동일하다.
③ 평면형의 반사원인 균열면에 수직으로 초음파가 입사하 면 결함에 코 높이는 높아진다.
④ 용접부 탐상면이 거친 경우 높은 주파수를 사용한다.
정답 확인
정답 ③
31번
초음파탐상검사에서 Y-cut 진동자의 파형은?
① 종파
② 횡파
③ 판파
④ 종파 및 횡파
정답 확인
정답 ②
32번
강에 굴절각 45° 탐촉자 wedge를 설계하고자 한다면 시험 재 표면과 wedge가 이루는 각(θ1)은 얼마로 하여야 하겠는 가? (단, wedge 내에서의 속도 = 2730m/sec, 강에서의 속 도 : 종파 = 900m/sec, 횡파 = 3230m/sec 이다.)
① 36.7°
② 39.7°
③ 26.4°
④ 23.4°
정답 확인
정답 ①
33번
판재의 수직탐상법에서 결함을 탐상하였을 때 제1회 결함에 코 보다 제2회, 제3회의 에코가 더 높게 나타나는 현상은?
① 적산효과
② 모드변화 효과
③ 간섭효과
④ 확산효과
정답 확인
정답 ①
34번
초음파탐상검사에서 원거리음장에서 빔(beam)의 분산각이 작은 탐촉자는?
① 2.25MHz, 3/8인치 직경의 탐촉자
② 5.0MHz, 1인치 직경의 탐촉자
③ 2.25MHz, 1인치 직경의 탐촉자
④ 5.0MHz, 3/8인치 직경의 탐촉자
정답 확인
정답 ②
35번
초음파탐상기에서 1초 동안에 나오는 송신 펄스의 수는?
① 펄스 결함률
② 펄스 수신율
③ 펄스 반복률
④ 펄스 시간율
정답 확인
정답 ③
36번
초음파탐상검사에 사용되는 시험편에 관한 설명으로 틀린 것은?
① STB-A1 표준시험편과 IIW 시험편은 기본적으로 동일한 규격을 갖는다.
② STB-A1과 A2 시험편을 조합하여 만든 STB-A3 시험편 은 이동이 편리하다.
③ STB-G 시험편은 경사각탐상의 감도조정 및 탐촉자의 성능시험에 사용된다.
④ RB-4 대비시험편은 사각 및 수직탐상의 거리 진폭 특성 곡선 작성에 사용된다.
정답 확인
정답 ③
37번
초음파탐상검사에서 주파수 선택에 대한 설명으로 틀린 것 은?
① 감쇠가 클 경우에는 낮은 주파수가 좋다.
② 낮은 주파수 쪽이 분해능이 좋고 작은 결함의 검출에 적 합하다.
③ 주파수가 높은 쪽이 결함의 크기를 정하는데 정밀도가 높다.
④ 주파수가 높은 쪽이 지향성이 좋다.
정답 확인
정답 ②
38번
초음파 CT검사 방법에 대한 설명으로 틀린 것은?
① 촬영상으로부터 얻어진 흡수계수의 분포를 역연산하여 영상화한 것이다.
② 음속에 의한 CT상은 음속의 역수의 분포를 그 전파시간 의 촬영상으로 구한다.
③ 초음파에 의해 CT상을 구상하기 위해서는 가시화하려하 는 단면 주위에 다수 점간의 측정이 필요하다.
④ 촬영 데이터로는 음속(전파시간) 및 감쇠(진폭)가 이용된 다.
정답 확인
정답 ①
39번
초음파탐상검사에서 근거리 음장을 최소화하기 위한 방법으 로 옳은 것은?
① 파장의 크기를 줄인다.
② 탐촉자의 직경을 증가시킨다.
③ 속도를 줄인다.
④ 탐상 주파수를 낮춘다.
정답 확인
정답 ④
40번
에코높이에 영향을 미치는 인자가 아닌 것은?
① 결함의 크기
② 결함의 형상
③ 결함의 발생시기
④ 결함의 기울기
정답 확인
정답 ③
41번
두께 25mm 인 용접부위를 굴절각 45°의 탐촉자로 2스킵까 지 경사각탐상 할 때 2스킵거리 (Y2.0s)는 몇 mm인가?
① 100
② 125
③ 150
④ 200
정답 확인
정답 ①
42번
주강품과 단강품을 초음파탐상검사하였을 때 감쇠 현상을 설명한 것으로 옳은 것은?
① 일반적으로 주강품이 단강품보다 감쇠가 크다.
② 일반적으로 단강품이 주강품보다 감쇠가 크다.
③ 주강품, 단강품 모두 감쇠가 일어나지 않는다.
④ 일반적으로 주강품, 단강품의 감쇠 정도는 같다.
정답 확인
정답 ①
43번
경사각탐상의 성능특성측정에 사용하는 대비시험편으로 틀 린 것은?
① RB-4
② RB-5
③ RB-6
④ RB-7
정답 확인
정답 ②
44번

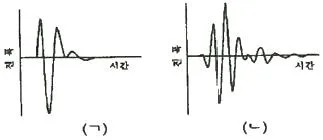

다음 그림은 탐촉자의 펄스파형이다. 이와 관련된 설명으로 옳은 것은?
① (ㄱ)은 펄스 폭이 짧기 때문에 협대역형 탐촉자라 불리며 근거리 결함의 분리를 목적으로 사용된다.
② (ㄱ)은 펄스 폭이 짧기 때문에 광대역형 탐촉자라 불리며 고분해능 탐촉자로 사용된다.
③ (ㄴ)은 펄스 폭이 길기 때문에 협대역형 탐촉자라 불리며 박판 탐상의 목적으로 사용된다.
④ (ㄴ)은 펄스 폭이 길기 때문에 광대역형 탐촉자라 불리며 고감도 탐촉자로 사용된다.
정답 확인
정답 ②
45번
STB-G형 시험편에서 V15-4가 의미하는 것은?
① 표면에서 저면까지의 거리가 150mm이고 결함의 깊이가 4mm이다.
② 표면에서 결함까지의 거리가 150mm이고 결함의 깊이가 4mm이다.
③ 표면에서 저면까지의 거리가 15mm이고 결함의 깊이가 4mm이다.
④ 표면에서 결함까지의 거리가 15mm이고 결함의 깊이가 4mm이다.
정답 확인
정답 ②
46번
탐상장치의 성능 중에서 이 성능이 나쁘면 정확한 에코높이 가 얻어지지 않고 결함을 빠뜨리기도 하고 결함을 과소 또 는 과대평가하게 되는 것은?
① 증폭직선성
② 시간축직선성
③ 근거리분해능
④ 방위분해능
정답 확인
정답 ①
47번
초음파탐상장치의 기능 중 스크린에 나타난 지시의 간격을 변동시키지 않고 지시를 이동시킬 수 있는 장치의 노브는?
① Sweep delay 노브
② Sweep lengrh 노브
③ Gain 노브
④ Attenuator 노브
정답 확인
정답 ①
48번
2Q20N의 탐촉자를 사용하여 측정범위를 40mm로 조정하고 두께 100mm의 대비시험편의 B1 에코높이 HB1을 80%로 조 정하였더니 B2 및 B3 에코높이 HB2, HB3는 각각 50% 및 30%였다. 이 감도에서 두께 140mm의 시험체의 건전부의 저면에코를 측정하였더니 B1에코 및 B2에코의 높이가 각각 50% (H1), 20% (H2)였다. 시험체와 대비시험편의 감쇠계수 차는 몇 dB 인가? (단, B1, B2에 해당하는 대비시험편의 거 리진폭곡선의 높이는 각각 65%, 34%이다.)
① 0.005dB
② 0.008dB
③ 0.010dB
④ 0.016dB
정답 확인
정답 ②
50번
초음파탐상시험 방법에 속하지 않는 것은?
① 흡수법
② 공진법
③ 투과법
④ 펄스 반사법
정답 확인
정답 ①
51번
수직탐상을 이용하여 알루미늄 시험체 결함의 크기를 6dB drop법으로 추정하였다. 계산의 편의를 위해 철강재 검사 때와 동일한 탐촉자의 지향각을 그대로 사용했을 때 결함크 기의 평가 결과는?
① 실제보다 크게 평가된다.
② 실제보다 작게 평가된다.
③ 실제와 동일하게 평가된다.
④ 시럼주파수에 따라 달라질 수 있다.
정답 확인
정답 ①
52번
용접부를 초음파탐상검사할 때 용접선상 주사 및 경사평행 주사는 표면 근방의 어떤 결함을 탐지할 목적으로 주로 실 시하는가?
① 융합불량 탐지
② 용접부의 횡균열 탐지
③ 용접부의 종균열 탐지
④ 용접부의 내부용입부족 탐지
정답 확인
정답 ②
53번
탐촉자의 감도가 커지는 경우는?
① Q값이 작을 때
② 대역 폭(band width)이 작을 때
③ 펄스 폭(pulse width)이 작을 때
④ 분해능이 클 때
정답 확인
정답 ②
54번
음향이방성 측정에 사용하는 탐촉자는?
① 직속수직 탐촉자
② 2진동자 탐촉자
③ 가변각 탐촉자
④ 횡파수직 탐촉자
정답 확인
정답 ④
55번
초음파탐상장치에서 스크린상에 결함에코 높이가 20%에 위 치하고 저면에코높이가 50%에 나타났다. 임상에코가 많아 리엑션(rejection)을 조정하였더니 저면에코높이가 25%로 조 정되었다. 결함에코높이는 어떻게 되는가?
① 나타나지 않는다.
② 10%에 나타난다.
③ 20%에 나타난다.
④ 25%에 나타난다.
정답 확인
정답 ①
56번
수직탐상에서 탐촉자의 진동자 치수보다 불연속의 길이가 큰 경우 불연속의 길이측정에 널리 사용되는 방법은?
① Top echo법
② TOFD법
③ Tandom법
④ 6dB drop법
정답 확인
정답 ④
57번
직경이 30mm, 높이가 2mm인 디스크의 무게를 측정하니 0.3kg이었다. 또한 오실로스코프를 이용하여 인접한 두 개 의 저면 반사파의 시간 간격이 30μsec임을 측정하였다. 이 재료의 음향 임피던스는? (단, SI 단위로 구하시오.)
① 2.78 × 107
② 6.6 × 102
③ 3.4 × 106
④ 2.5 × 104
정답 확인
정답 ①
58번
초음파탐상시험에서 스크린상에 나타난 지시가 5% 위치에 있었다. 이 지시를 80% 위치에 오도록 하려면 감쇠기를 몇 dB 움직여야 하는가?
① 14 dB
② 24 dB
③ 38 dB
④ 52 dB
정답 확인
정답 ②
59번
수직탐상법에서 STB V15-2로 감도를 조정하였다. 이 때 인 공결함 신호를 스크린 높이의 10%로 한다. 실제 검사에서 결함으로부처 신호가 80%였다면 기준치보다 몇 dB 차가 나 는가?
① +37 dB
② +18 dB
③ -28 dB
④ -15 dB
정답 확인
정답 ②
60번
수소성 결함과 같이 지연 발생 가능성이 있는 강판의 초음 파 검사 시기는?
① 압연종료 후
② 열처리 전
③ 열처리 중
④ 그라인더 손질 정도 단계
정답 확인
정답 ①
61번
강 용접부의 초음파탐상시험방법(KS B 0896)에서 거리 진 폭 특성 곡선의 에코높이와 빔 노정과의 관계를 직선으로 가정하여 그 경사를 나타낸 것은?
① DAC의 기점
② DAC 범위
③ DAC 경사값
④ DAC의 조정점
정답 확인
정답 ③
62번
알루미늄 맞대기 용접부의 초음파 경사각 탐상시험방법(KS B 0896)에서 모재 두께가 60mm일 때 흠 길이가 19mm이 면 흠의 분류는? (단, A종으로 구분된다.)
① 1류
② 2류
③ 3류
④ 4류
정답 확인
정답 ④
63번
알루미늄 맞대기 용접부의 초음파경사각탐상 시험방법(KS B 0897)에 경사각 탐촉자의 시험주파수 범위로 옳은 것은?
① 0.5MHz 이상 2MHz 이하
② 1MHz 이상 4.5MHz 이하
③ 2MHz 이상 5MHz 이하
④ 4.5MHz 이상 5.5MHz 이하
정답 확인
정답 ④
64번
강 용접부의 초음파탐상시험방법(KS B 0896)에서 길이이음 곡률 용접부를 경사각 탐상할 때 탐촉자 접촉면의 곡률반지 름은 시험재의 곡률 반지름의 몇 배 이상 몇 배 이하여야 하는가?
① 1.1배 이상 3.1배 이하
② 1.1배 이상 2.0배 이하
③ 1.1배 이상 1.5배 이하
④ 1.0배 이상 1.1배 이하
정답 확인
정답 ③
65번
강 용접부의 초음파탐상시험방법(KS B 0896)에서 RB-A6, RB-A8 대비시험편 제작할 때 대비 시험편의 곡률 반지름은 시험체 곡율 반지름의 몇 배인가?
① 0.5배 이상 0.9배 이하
② 0.5배 이상 1.5배 이하
③ 0.9배 이상 1.5배 이하
④ 2/3배 이상 1.5배 이하
정답 확인
정답 ③
66번
강 용접부의 초음파탐상시험방법(KS B 0896)에서 규정하는 경사각 탐촉자의 공칭 굴적각이 아닌 것은?
① 30°
② 45°
③ 60°
④ 70°
정답 확인
정답 ①
67번
압력용기용 강판의 초음파탐상검사방법(KS D 0233)에 따른 내부결함 보수 시 제거부분의 깊이는 공칭 판 두께의 몇 % 이내로 하는가?
① 10%
② 15%
③ 20%
④ 25%
정답 확인
정답 ④
68번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 용접부에 대한 초음파탐상시험할 때 주사감도는 기준감도보다 최소 몇 dB 높게 해야 하는가?
① 6dB
② 12dB
③ 14dB
④ 18dB
정답 확인
정답 ①
69번
강 용접부의 초음파탐상시험방법(KS B 0896)에서 탐상기의 성능 점검에 대한 설명 중 틀린 것은?
① 시간축 직선성은 장치 구입 시 및 12개월 이내마다 점검 한다.
② 증폭 직선성은 장치 구입시 및 12개월 이내마다 점검한 다.
③ 감도 여유값은 장치 구입 시 및 12개월 이내마다 점검한 다.
④ 전원 전압의 변동 안정도는 장치 구입 시 및 12개월 이 내 마다 점검한다.
정답 확인
정답 ④
70번
초음파펄스반사법에 의한 두께 측정 방법 (KSB 0536)을 따 른 펄스반사식 초음파두께 계기의 성능측정 방법에 관한 설 명으로 옳지 않은 것은?
① 측정 하한의 측정에 사용하는 시험편은 반드시 RB-T를 사용하여야 한다.
② 넓적 바닥 구멍의 거리측정에는 표준시험편 STB-G V2, V3, V5, V8 및 STB-A2를 사용하여도 된다.
③ 음속 조정은 측정기에 부속된 시험편이 없는 경우, 대비 시험편 RB-D의 1개 또는 2개의 두께를 사용하여야 한 다.
④ 오차 측정에 사용하는 시험편은 측정 범위가 50mm를 초과하는 두께를 측정할 수 있는 장치의 경우, 범위 내 의 적절한 3단계의 두께를 선택한다.
정답 확인
정답 ①
71번
강 용접부의 초음파탐상시험방법(KS B 0896)에서 곡률의 반지름이 얼마 이상일 때 평판으로 간주하는가?
① 250mm
② 300mm
③ 500mm
④ 1000mm
정답 확인
정답 ④
72번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V Art.23 SA-388)의 내용으로 옳지 않은 것은?
① 초음파탐상장치의 스크린높이 직선성은 ±5% 이내이어 야 한다.
② 일반적으로 사용되는 탐촉자 공칭 주파수는 1MHz ~ 5MHz 이다.
③ 초음파 탐상장치는 시험감도는 2dB 이하의 단계로 조절 되어야 한다.
④ 니켈 합금에 사용되는 접촉매질은 300ppm 이상의 황을 포함해야 한다.
정답 확인
정답 ④
73번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V Art.23 SA-388)에 따라 저면반사기법으로 수직 탐상 할 때 저면반시기법으로 수직 탐상할 때 저면반사에코높이 의 감소를 일으키는 원인이 아닌 것은?
① 불연속의 존재
② 두께의 감소
③ 접촉 불량
④ 전면과 후면이 팽행하지 않은
정답 확인
정답 ②
74번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V Art.4)에서 배관 용접부의 기본 교정시험편의 노치 깊 이로 옳은 것은?
① 최소 1.6%T에서 최대 2.2%T(T: 공칭 단벽 두께)
② 최소 3T에서 최대 6%T(T: 공칭 단벽 두께)
③ 최소 8%T에서 최대 11%T(T: 공칭 단벽 두께)
④ 최소 12%T에서 최대 15%T(T: 공칭 단벽 두께)
정답 확인
정답 ③
75번
강 용접부의 초음파탐상시험방법(KS B 0896)에서 탐촉자에 필요한 기능에 대한 설명으로 틀린 것은?
① 경사각 탐촉자의 양쪽에는 1mm 간격으로 가이드 눈금 으로 표시 한다.
② 수직 탐촉자는 진동자는 원형으로 하고 공칭주파수에 따 라 치수가 정해진다.
③ 탠덤 탐상에 사용하는 탐촉자의 진동자 공칭치수는 경사 각으로 표시 한다.
④ 시험 주파수는 공칭 주파수의 90~110%의 범위 내로 한 다.
정답 확인
정답 ③
76번
강 용접부의 초음파탐상시험방법(KS B 0896)에서 탐상감도 조정을 할 때 RB-4를 이용할 경우 표준 구멍의 에코높이 선으로 옳은 것은?
① L선
② M선
③ H선
④ 탐상 감도 조정 시 RB-4는 사용하지 않는다.
정답 확인
정답 ③
77번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 비 배관의 수직 빔 교정에서 거리 진폭 교정장치 로 교정하였을 경우 기본 교정시험편으로부터 응담 신호범 위로 옳은 것은?
① 전스크린 높이의 20%~60%
② 전스크린 높이의 20%~80%
③ 전스크린 높이의 40%~60%
④ 전스크린 높이의 40%~80%
정답 확인
정답 ④
78번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V Art.5)에서 탐상 지시평가할 때 DAC의 몇 % 초과하 는 지시를 적용 코드에 따라 판정 하는가?
① 10%
② 20%
③ 50%
④ 100%
정답 확인
정답 ②
79번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V Art.23 SB-548)에서 주사 속도는 얼마를 초과하지 않도록 규정하고 있는가?
① 5인치/초
② 6인치/초
③ 10인치/초
④ 12인치/초
정답 확인
정답 ④
80번
강 용접부의 초음파탐상시험방법(KS B 0896)에서 수직탐상 의 에코높이 구분선 작성 시 RB-4 두께가 120mm일 경우 최대 에코의 피크위치가 나타나는 표준 원과 탐촉자의 거리 가 아닌 것은?
① 31 mm
② 94 mm
③ 125 mm
④ 156 mm 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
