초음파비파괴검사기사 2017년 2회 기출문제

2017-08-26 시행 · 80문항

이 회차 문제 풀기 →
1번
전기적 성질을 이용하는 비파괴시험 중 정전기현상을 이용한 시험을 할 수 없는 시험체는?
  1. ① 법랑의 균열
  2. ② 강 용접부의 균열
  3. ③ 도자기의 균열
  4. ④ 유리제품의 균열
정답 확인

정답 ②

2번
하중을 받는 부품에서 결함의 생성 중에는 검출이 용이하지 만 결함의 생성이 정지된 상태에서는 검출이 어려운 비파괴 검사법은?
  1. ① 초음파탐상시험
  2. ② 방사선투과시험
  3. ③ 와전류탐상시험
  4. ④ 음향방출시험
정답 확인

정답 ④

3번
자력에 대한 자속밀도의 비율을 투자율이라 한다. 다음 중 자 력아 시험체에 없을 때와 동일점에서 측정될 때의 투자율은 무엇이라 하는가?
  1. ① 초기투자율
  2. ② 실효투자율
  3. ③ 재료투자율
  4. ④ 최대투자율
정답 확인

정답 ②

4번
관의 내경이 2.5cm이고 내삽형 프로브의 코일외경이 2.0cm 이면 와전류탐상검사의 충전율은 몇 %인가?
  1. ① 64%
  2. ② 80%
  3. ③ 125%
  4. ④ 156%
정답 확인

정답 ①

5번
초음파탐상검사에서 깊이 방향으로 인접한 두 불연속의 분해 능을 증가시키기 위해 가장 좋은 방법은?
  1. ① 파장을 길게 한다.
  2. ② 주파수를 감소시킨다.
  3. ③ 펄스 지속 시간을 짧게 한다.
  4. ④ 송신펄스의 강도를 증가시킨다.
정답 확인

정답 ③

6번
Fe-C 상태도에서 탄소 함유량이 0.5%인 아공석강의 A1변태 점 직상에서 초석 페라이트의 양은 약 몇 % 인가? (α의 탄 소 함량은 0.025%이며, 공석점에서의 탄소 함량은 0.8%이 다.)
  1. ① 12.9%
  2. ② 25.8%
  3. ③ 38.7%
  4. ④ 51.6%
정답 확인

정답 ③

7번
초강인강에서 나타나는 지체파괴(delayed fracture)의 원인에 대한 설명 중 틀린 것은?
  1. ① 강재의 강도 수준이 낮을 경우
  2. ② 잔류응력과 인장응력이 있을 경우
  3. ③ 수소를 함유하는 환경 하에 있을 경우
  4. ④ 미시적, 거시적인 응력집중부가 존재할 경우
정답 확인

정답 ①

8번
로크웰 경도 시험에서 시험하중이 가장 큰 스케일은?
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ③

9번
주성분이 Cu-Zn의 종류가 아닌 것은?
  1. ① Cartridge brass
  2. ② Muntz metal
  3. ③ Naval brass
  4. ④ Cupronickel
정답 확인

정답 ④

10번
내식성을 향상시키기 위한 실용 알루미늄 합금이 아닌 것 은?
  1. ① Al-Mn 계 합금
  2. ② Al-Mg 계 합금
  3. ③ Al-Ni-Sn 계 합금
  4. ④ Al-Mg-Si 계 합금
정답 확인

정답 ③

11번
주철의 용탕에 Fe-Si 등을 접종(inoculartion)시켜 얻을 수 있는 효과는?
  1. ① 재질의 강도 증가
  2. ② Shill의 깊이 증가
  3. ③ 흑연의 분포 불균일
  4. ④ 공정(共晶) cell수 감소
정답 확인

정답 ①

12번
Mg합금 중 엘렉트론(Elektron)합금에 대한 설명으로 옳은 것은?
  1. ① 가공용 마그네슘합금으로 Mg-Al 합금에 Ni과 As를 첨가 한 합금이다.
  2. ② 가공용 마그네슘합금으로 Mg-Zr-Cu 합금에 B를 첨가한 합금이다.
  3. ③ 주조용 마그네슘합금으로 Mg-Al 합금에 소량의 Zn과 Mn을 첨가한 합금이다.
  4. ④ 주조용 마그네슘합금으로 Mg-Zr-Cu 합금에 Sn을 첨가 한 합금이다.
정답 확인

정답 ③

13번
화폐용으로 사용되는 스터링 실버(sterling silver) 귀금속 합 금의 조성으로 옳은 것은?
  1. ① Ag-7.5% Pt합금
  2. ② Ag-10% Pd합금
  3. ③ Ag-7.5% Cu합금
  4. ④ Ag-10% Zn합금
정답 확인

정답 ③

14번
금속의 조직량을 측정하는 방법이 아닌 것은?
  1. ① 점 측정법
  2. ② 면적 측정법
  3. ③ 직선 측정법
  4. ④ 절단 측정법
정답 확인

정답 ④

15번
TTT 곡선은 무엇인가?
  1. ① 인장곡선
  2. ② 소성곡선
  3. ③ Fe-C곡선
  4. ④ 항온변태곡선
정답 확인

정답 ④

16번
용접부의 시험 중 기계적 시험에 속하지 않는 것은?
  1. ① 인장시험
  2. ② 굽힘시험
  3. ③ 충격시험
  4. ④ 침투시험
정답 확인

정답 ④

17번
용접부 변형 방지를 위한 냉각법에 속하지 않는 것은?
  1. ① 살수법
  2. ② 억제법
  3. ③ 석면포 사용법
  4. ④ 수냉동판 사용법
정답 확인

정답 ②

18번
접합법의 분류에서 기계적 접합법이 아닌 것은?
  1. ① 융접
  2. ② 볼트 이음
  3. ③ 리벳 이음
  4. ④ 접어 잇기
정답 확인

정답 ①

19번
아크 쏠림의 방지대책으로 틀린 것은?
  1. ① 직류용접을 피하고 교류용접을 한다.
  2. ② 용접부가 긴 경우는 후퇴법으로 용접한다.
  3. ③ 용접봉 끝을 아크 쏠림의 반대편으로 향하게 한다.
  4. ④ 접지점은 용접부 가까이에 접지하고 긴 아크로 용접한 다.
정답 확인

정답 ④

20번
다음 중 아크용접의 종류에 속하지 않는 것은?
  1. ① TIG 용접
  2. ② MIG 용접
  3. ③ 스폿 용접
  4. ④ 스터드 용접
정답 확인

정답 ③

21번
공진 주파수에서 강도의 증가를 Q라 할 때 분해능이 높은 탐촉자를 선정하고자 한다면 다음 중 Q값은 어떤 조건이어 야 하는가?
  1. ① Q값이 낮은 것
  2. ② Q값이 높은 것
  3. ③ Q값은 관계없다.
  4. ④ Q값의 변동이 심한 것
정답 확인

정답 ①

22번
그림과 같이 두께 50mm 강판을 수직탐상하여 다중반사 도 형을 구했다. B1/B2 의 값을 구했더니 8dB 이었다. 이 강판 의 초음파의 감쇠정수[dB/mm]는? (단, 진동자의 지향성, 접촉상태의 영향 등 보정은 필요없다.)
초음파비파괴검사기사 2017년 2회 22번 문제 그림
  1. ① 0.8
  2. ② 0.08
  3. ③ 0.016
  4. ④ 0.16
정답 확인

정답 ②

23번
초음파탐상검사에서 A스캔(주사) 시 불감대 영역이란?
  1. ① 근거리 음장내에 있는 거리
  2. ② 빔 분산의 외측 영역
  3. ③ 초기 표면 펄스의 폭에 가려진 거리
  4. ④ 원거리 음장과 근거리 음장 영역 사이의 영역
정답 확인

정답 ③

24번
동일 재질을 탐상할 때 A, B 두 에코의 높이가 CRT상에 100%와 20%로 나타났다면 이 두 에코 높이의 차이는 몇 dB인가?
  1. ① 6dB
  2. ② 10dB
  3. ③ 14dB
  4. ④ 20dB
정답 확인

정답 ③

25번
초음파탐상검사에서 결함의 위치 측정 시 고려되어야 할 사 항이 아닌 것은?
  1. ① 결함이 원거리 음장내에 있을 때
  2. ② 시험체와 표준시험편의 음속에 차가 있을 때
  3. ③ 시험체에 음향이방성이 있을 때
  4. ④ 시험체가 변형되어 있을 때
정답 확인

정답 ①

26번
초음파탐상검사에서 수직탐상할 때 원거리음장에 다음 중 분산각이 가장 작은 탐촉자는?
  1. ① 직경 1인치에 주파수 2.25 MHz 탐촉자
  2. ② 직경 1인치에 주파수 5 MHz 탐촉자
  3. ③ 직경 1/2인치에 주파수 5 MHz 탐촉자
  4. ④ 직경 1/2인치에 주파수 2.25 MHz 탐촉자
정답 확인

정답 ②

27번
초음파 두께 측정기로 구리를 측정하니 10mm였다. 이 측정 기로 다른 조건은 변경하지 않고 알루미늄을 측정하면 측정 기의 지시치는 얼마로 나타나겠는가? (단, 알루미늄과 구리 의 실제 두께는 모두 10mm, 구리의 음속 = 4700m/sec, 알루미늄의 음속=6300/sec 이다.)
  1. ① 7.5mm
  2. ② 10mm
  3. ③ 13.4mm
  4. ④ 15.0mm
정답 확인

정답 ①

28번
초음파탐상검사에서 표면과는 어느 위치의 결함을 검출하는 가?
  1. ① 표면 밑 1파장
  2. ② 표면 밑 2파장
  3. ③ 표면 밑 3파장
  4. ④ 표면 밑 6파장
정답 확인

정답 ①

29번
초음파탐상검사에 의한 재료의 음향이방성 검증에 대한 설 명으로 틀린 것은?
  1. ① 재료내에서 초음파의 음속이나 감쇠 등의 초음파 전파특 성이 탐상방향에 따라 다른 재료를 음향이방성을 갖는 재료라 부른다.
  2. ② 압연강판과 같이 주압연방향(L방향)과 이것에 직각인방 향(C방향)사이에 초음파 전파 특성이 현저히 다른 재료 에는 음향이방성에 대한 검정이 필요하다.
  3. ③ 음향이방성을 갖는 재료의 탐상에는 공칭굴절각이 70˚인 탐촉자를 사용한다.
  4. ④ 음속비의 측정에 의해 음향이방성을 검정할 경우 음속비 가 1.02를 넘을 때 음향이방성이 있는 것으로 간주한다.
정답 확인

정답 ③

30번
에코 A를 4dB올려 에코 B와 동일한 높이로 하면 에코 B의 진폭은 에코 A 진폭의 몇 배인가?
  1. ① 1.6배
  2. ② 2.6배
  3. ③ 3배
  4. ④ 6배
정답 확인

정답 ①

31번
다음 중 에코높이 비율을 나타낸 것 중 틀린 것은?
  1. ① 10 : 1 = 20db
  2. ② 100 : 1 = 40db
  3. ③ 1000 : 1 = 60db
  4. ④ 100000 : 1 = 120db
정답 확인

정답 ④

32번
초음파탐상검사에서 수직탐상에 대한 설명으로 옳은 것은?
  1. ① 수직탐상의 목적은 결함의 발생원인을 조사하는 것이므 로, 결함의 크기나 치수를 조사할 필요는 없다.
  2. ② 결함의 위치는 저면에코가 최대로 되었을 때 탐촉자의 직하에 있다.
  3. ③ 결함까지의 거리는 CRT상의 저면에코 상승위치로부터 알 수 있다.
  4. ④ 탐상감도의 결정방법에는 시험편방식과 저면에코방식이 있다.
정답 확인

정답 ④

33번
초음파탐상검사에서 에코높이를 이용하는 방법으로 결함의 크기를 측정하는 방법이 아닌 것은?
  1. ① 산란파법
  2. ② 결함 끝단에코법
  3. ③ 탠덤법
  4. ④ 투과반사법
정답 확인

정답 ②

34번
초음파탐상검사에서 A주사 표시법에 비해 B주사 표시법의 단점이 아닌 것은?
  1. ① 피검체내의 결함이 초음파 빔과 일직선상에 여러 개가 있을 때에는 탐촉자와 제일 가까운 한 개의 결함만 탐상 한다.
  2. ② 초음파 빔과 탐촉자 주사방향에 수직으로 있는 결함 넓 이는 기록할 수 없다.
  3. ③ 초음파 빔은 원통형이 아닌 원추형이므로 피검체의 저면 축 결함이 표면측 결함보다 길게 나타난다.
  4. ④ 결함의 위치 깊이를 쉽게 알 수 있다.
정답 확인

정답 ④

35번
초음파탐상에서 시험체 표면에 평행한 내부 결함을 검출하 고자 하는 경우 사용하는 탐촉자로 적합한 것은?
  1. ① N2Q10N
  2. ② B2M14×12A70
  3. ③ N3M10×10A70AL
  4. ④ B2M10×10A4525-35
정답 확인

정답 ①

36번
초음파탐상검사에서 횡파에 대한 설명으로 틀린 것은?
  1. ① 입자의 진동이 파의 진행방향에 대해 평행하다.
  2. ② 동일한 주파수에서 종파에 비해 짧은 파장을 갖게 된다.
  3. ③ 동일한 재질에 대해 종파속도의 1/2정도의 속도이다.
  4. ④ 액체와 기체에서 횡파는 존재하지 않는다.
정답 확인

정답 ①

37번
초음파탐상검사에서 근거리 음장 공식에 대한 인자가 아닌 것은?
  1. ① 진동자의 직경
  2. ② 주파수
  3. ③ 파장
  4. ④ 진동자에서의 음압
정답 확인

정답 ④

38번
초음파공명시험에서 1차공면(기본공명)은 시험체의 두께가 음파 파장의 얼마 크기일 때 발생되는가?
  1. ① 1/2
  2. ② 1
  3. ③ 1/4
  4. ④ 2
정답 확인

정답 ①

39번
초음파현미경 탐상방법의 원리가 아닌 것은?
  1. ① 송신부로부터 전기신호는 음향렌즈의 진동자에서 초음파 로 변환되고 음향렌즈로 집속되어 시험체에 조사된다.
  2. ② 시험체로부터 반사된 초음파는 거의동일한 역 경로로 진 동자에 도달한다.
  3. ③ 전기신호로 변환되어 화면의 휘도 변조신호로 이용된다.
  4. ④ 2회의 초음파의 송수신으로 화면상의 아주 작은 1개의 화소가 메워지게 된다.
정답 확인

정답 ④

40번
결함과 유사한 드릴구멍을 가공하여 비교할 수 있도록 한 시험편을 무엇이라 하는가?
  1. ① 기준시험편
  2. ② 대비시험편
  3. ③ 평저공시험편
  4. ④ 공인시험편
정답 확인

정답 ②

41번
초음파가 철강 내부에서 철강과 공기의 계면에 경사각으로 입사할 때 나타나는 현상을 설명한 내용으로 틀린 것은? (단, 철강의 종파 : 5300m/sec, 철강의 횡파 : 3230m/sec. 공기의 종파 : 330m/sec 이다.)
  1. ① 종파의 반사음압은 입사각이 68˚일 때 최소치가 되어 거 의 87%가 횡파로 변환된다.
  2. ② 입사하는 횡파의 굴절각이 30˚가 되면 횡파의 반사음압 은 대부분 종파로 변환된다.
  3. ③ 횡파가 입사할 때 입사각이 33.2˚ 이상이면 횡파는 전부 반사되어 파형변환은 없다.
  4. ④ 종파가 1차 임계각 이상에서 입사할 때 횡파를 거치지 않고 표면파로 파형변환이 일어난다.
정답 확인

정답 ④

42번
2개의 경사각 탐촉자를 용접부의 선상에서 전후로 배열하여 각각 송ㆍ수신용으로 하는 초음파탐상 주사법은?
  1. ① 진자주사
  2. ② 탠덤주사
  3. ③ 평행주사
  4. ④ 지그재그주사
정답 확인

정답 ②

43번
일반적인 경사각 탐촉자에서 발생한 초음파는 시험체 내에 서 어떤 파의 형태로 전파되는가?
  1. ① 종파
  2. ② 횡파
  3. ③ 판파
  4. ④ 표면파
정답 확인

정답 ②

44번
결함의 크기가 초음파 빔 폭보다 큰 경우 결함의 크기를 측 정하는 방법으로 틀린 것은?
  1. ① DGS 선도법
  2. ② 6dB drop법
  3. ③ 10dB drop법
  4. ④ L-선 컷 법
정답 확인

정답 ①

45번
경사각탐상시험에서 시편의 두께가 증가할 경우 스킵거리 는? (단, 다른 조건은 동일하다.)
  1. ① 감소한다.
  2. ② 증가한다.
  3. ③ 변하지 않는다.
  4. ④ 1/2씩 감소한다.
정답 확인

정답 ②

46번
철강 압연품을 수침법으로 초음파탐상검사를 할 때 음압반 사율(r)은? (단, 물에서의 음향임피던스 1.5 ×106kg/m2s 철 강에서의 음향 임피던스 45.4 × 106kg/m2s 이다.)
  1. ① 94%
  2. ② 54%
  3. ③ 32%
  4. ④ 12%
정답 확인

정답 ①

47번
초음파탐상검사를 할 때 직접 접촉법이 아닌 것은?
  1. ① 표면파시험(surface beam testing)
  2. ② 경사각시험(angle beam testing)
  3. ③ 수직시험(straight beam testing)
  4. ④ 침지시험(immersion beam testing)
정답 확인

정답 ④

48번
탠덤주사 및 두 갈래 주사에 사용되는 시험편으로 시험체와 초음파 특성이 유사한 재질로 제작되는 대비시험편은?
  1. ① RB-4
  2. ② RB-D
  3. ③ RB-A5
  4. ④ RB-A7
정답 확인

정답 ③

49번
펄스반사법 초음파 탐상장치를 사용하여 두께 20mm의 평 판 맞대기 강 용접부를 60˚의 경사각 탐촉자로 탐상할 때 탐상기의 시간축 상의 50mm 되는 지점에 에코가 나타났다. 이 에코를 발생시킨 반사체는 탐촉자의 접촉면으로부터 얼 마의 깊이에 존재하는가?
  1. ① 5mm
  2. ② 10mm
  3. ③ 15mm
  4. ④ 250mm
정답 확인

정답 ③

50번
큐리점이 높아 가장 고온에서 사용할 수 있는 진동자 재질 은?
  1. ① 황산리튬
  2. ② 티탄산바륨
  3. ③ 니오비움산납
  4. ④ 니오비움산리튬
정답 확인

정답 ④

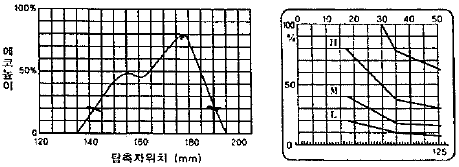

51번
판두께 20mm의 맞대기 용접부를 5Z10×10A70을 이용하여 STB-A2에 의해 탐상감도를 조정하고 L 검출레벨로 설정하 여 탐상하여 결함에코를 검출하였다. 최대 에코높이는 80%, 그 때의 진행거리는 25mm이었다. 결함길이를 측정하기 위 하여 작성한 좌우주사 그래프는 그림과 같다. 결함지시길이 는 약 얼마인가? (단, 에코높이 구분선은 그림과 같고 측정 점위는 125mm 이다.)
초음파비파괴검사기사 2017년 2회 51번 문제 그림
  1. ① 28
  2. ② 38
  3. ③ 48
  4. ④ 88
정답 확인

정답 ③

52번
초음파 탐상검사에서 이용되는 감도 조절법으로 틀린 것은?
  1. ① 저면에코(Back echo)방식
  2. ② 감쇠기(Attenuator)이용 방식
  3. ③ 표준시험편 이용방식
  4. ④ 대비시험편 이용방식
정답 확인

정답 ②

53번
공진법으로 시험체의 두께를 측정할 때 기본공진이 일어나 는 경우로 옳은 것은?
  1. ① 시험체 두께가 사용주파수의 1/3일 때
  2. ② 시험체 두께가 사용주파수의 1/2일 때
  3. ③ 시험체 두께가 사용주파수가 같을 때
  4. ④ 시험체 두께가 사용주파수의 3배일 때
정답 확인

정답 ②

54번
초음파 탐상기의 각종 회로에 대한 설명으로 틀린 것은?
  1. ① 송신부에서는 수백 볼트 이상의 높은 펄스를 발생시킨 다.
  2. ② 수신부에서는 수 mV의 전압을 수십 V로 증폭시켜준다.
  3. ③ 필터를 사용하면 분해능력이 향상되고 S/N비가 낮아진 다.
  4. ④ 수신부에서는 +위상을 -위상으로 바꾸는 역학을 한다.
정답 확인

정답 ③

55번
일반적으로 강판의 초음파탐상시험의 주 대상이 되는 결함 이 아닌 것은?
  1. ① 라미네이션
  2. ② 비금속 개재물
  3. ③ 융합 불량
  4. ④ 내부 균열
정답 확인

정답 ③

56번
초음파탐상검사를 할 때 기본표시(A-Scan)에서 횡축(가로 축)이 의미하는 것은?
  1. ① 주파수
  2. ② 파장
  3. ③ 속도
  4. ④ 반사체까지의 거리
정답 확인

정답 ④

57번
초음파탐상검사를 할 때 결함의 위치를 측정할 경우 유의해 야 할 점으로 틀린 것은?
  1. ① 시험체가 근거리음장 내에 있는 경우
  2. ② 시험체가 원거리음장 내에 있는 경우
  3. ③ 결함이 표면에 있는 경우
  4. ④ 초음파 빔이 결함면에 대해 경사로 입사하는 경우
정답 확인

정답 ②

58번
STB-Al 시험편에 존재하지 않는 것은?
  1. ① 반지름 100mm인 원주면
  2. ② 직경 50mm인 구멍
  3. ③ 직경 1.5mm인 관통구멍
  4. ④ 직경 2mm인 평저공
정답 확인

정답 ④

59번
초음파 탐상검사에 사용되는 탐촉자의 구성 재료 중 초음파 의 감쇠를 크게 하기 위하여 흡음재의 음향임피던스를 조정 하는 방법은?
  1. ① 흡음재의 두께를 조절한다.
  2. ② 진동자의 두께를 조절한다.
  3. ③ 동조코일의 저항값을 조절한다.
  4. ④ 흡음재의 금속분말과 플라스틱 비율을 조절한다.
정답 확인

정답 ④

60번
초음파탐상검사에서 두꺼운 강판의 용접부 검사에 일반적으 로 가장 많이 사용괴는 검사법은?
  1. ① 공진법
  2. ② 투과법
  3. ③ 펄스에코 반사법
  4. ④ 수침법
정답 확인

정답 ③

61번
금속재료의 펄스반사법에 따른 초음파탐상시험방법 통칙(KS B 0817)에서 주사범위를 결정할 때 고려대상에 포함되지 않는 것은?
  1. ① 흠집의 생성시기
  2. ② 흠집의 종류
  3. ③ 흠집의 방향
  4. ④ 흠집의 크기
정답 확인

정답 ①

62번
초음파 탕상시험용 표준시험편(KS B 0831)에서 Al형 표준 시험편의 재료 종류로 옳은 것은?
  1. ① SM25
  2. ② SM45
  3. ③ SM400
  4. ④ SNCM439
정답 확인

정답 ③

63번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에 따라 용접부 탐상검사에 경사각 탐촉자를 사용할 때 다음 중 일반적으로 이용되는 경사각이 아닌 것은?
  1. ① 90˚
  2. ② 45˚
  3. ③ 60˚
  4. ④ 70˚
정답 확인

정답 ①

64번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 노증 쪽 용접 융합영역을 검사하려고 한다. 이때 교정 단일 구멍의 기준 레벨 에코 높이는?
  1. ① 전체 스크린 높이의 60% ± 5%
  2. ② 전체 스크린 높이의 60% ± 10%
  3. ③ 전체 스크린 높이의 80% ± 5%
  4. ④ 전체 스크린 높이의 80% ± 10%
정답 확인

정답 ③

65번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에 따라 비 배관(non-piping) 맞대기 용접부의 두께가 75mm일 때 기본 교정 블록에서 감도 설정 홀의 직경은?
  1. ① 1.5mm
  2. ② 2.5mm
  3. ③ 3mm
  4. ④ 5mm
정답 확인

정답 ④

66번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에 따른 기록 지시 중 불합격 지시에서 반드시 기록하 여야 할 사항이 아닌 것은?
  1. ① 지시의 종류(균열, 융합불량, 슬래그 등)
  2. ② 지시의 위치
  3. ③ 지시의 발생시기
  4. ④ 지시의 크기(길이)
정답 확인

정답 ③

67번
아크용접 강관의 초음파탐상검사 방법(KS D 0252)에서 초 음파 탐상장치가 아닌 것은?
  1. ① 이송 장치
  2. ② 탐상기 보호장치
  3. ③ 자동 경보 장치
  4. ④ 탐촉자
정답 확인

정답 ②

68번
강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 경사 각 탐촉자로 탠덤 탐상 시 공칭 주파수 5MHz, 70˚의 입사 점 간 거리는?
  1. ① 20mm 이하
  2. ② 25mm 이하
  3. ③ 27mm 이하
  4. ④ 30mm 이하
정답 확인

정답 ③

69번
강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 25mm 평판 맞대기 용접부의 탐상결과 흠의 평가 레벨 M검 출 레벨에서 흠에코 높이 Ⅲ영역의 지시길이 10mm의 평가 분류로 옳은 것은?
  1. ① 1류
  2. ② 2류
  3. ③ 3류
  4. ④ 4류
정답 확인

정답 ②

70번
강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 판두 께가 75mm이상이고 2MHz, 진동자치수 20×20mm인 경사 각탐촉자를 사용하는 경우, 흠의 최고 에코 높이가 60%일 때 몇 % 이상의 탐촉자의 이동 거리를 흠 지시길이로 하는 가?
  1. ① 20%
  2. ② 30%
  3. ③ 40%
  4. ④ 50%
정답 확인

정답 ②

71번
강 용접부의 초음파탐상 시험방법(KS B 0896)에서 용접부 에 용접 후 열처리에 대한 지정이 있는 경우 합격여부 판정 을 위한 탐상 시기는 언제인가?
  1. ① 열처리하기 바로 전
  2. ② 최종 열처리한 후
  3. ③ 기계가공하기 전
  4. ④ 기계가공 후 열처리하기 바로 전
정답 확인

정답 ②

72번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.23 SA-609)에 따라 절차 A 평저공 교정 절차에서 이중 탐촉자로 대비시험편을 이용하여 DAC를 작성할 때 기준이 되는 평저공(FBH)의 직경은?
  1. ① 2.4mm
  2. ② 3.0mm
  3. ③ 4.4mm
  4. ④ 6.0mm
정답 확인

정답 ①

73번
강 용접부의 초음파탐상 시험방법(KS B 0896)에서 경사각 탐상 시 평가의 대상으로 하는 흠은?
  1. ① M 검출레벨의 경우 최대 에코높이가 30%를 초과하는 흠
  2. ② M 검출레벨의 경우 최대 에코높이가 M선을 초과하는 흠
  3. ③ L 검출레벨의 경우 최대 에코높이가 M선을 초과하는 흠
  4. ④ 최대 에코높이가 40%를 초과하는 경우
정답 확인

정답 ②

74번
강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 두께 50mm 맞대기 용접부를 초음파 탐상결과 흠의 에코 M 검출 레벨에서 지시에코 Ⅳ영역의 흠 길이 19mm에 대한 평가 분류로 옳은 것은?
  1. ① 1류
  2. ② 2류
  3. ③ 3류
  4. ④ 4류
정답 확인

정답 ③

75번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.23 SA-388)에서 단조품을 탐상 시 직접 접촉방법일 때 허용되는 외부가공의 최대 표면 거칠기는 얼마인가?
  1. ① 1μm
  2. ② 3μm
  3. ③ 6μm
  4. ④ 12μm
정답 확인

정답 ③

76번
건축용 강판 및 평강의 초음파탐상시험에 따른 등급분류와 판정기준(KS D 0040)에서 압연 방향으로 평행하게 주사할 경우 2진동자 수직탐촉자에 의한 결함의 분류 표시 기호 중 “X"의 의미는?
  1. ① 흠 에코의 높이가 DL선 이하인 것
  2. ② 흠 에코의 높이가 DL선 초과, DM선 이하인 것
  3. ③ 흠 에코의 높이가 DM선 초과한 것
  4. ④ 흠 에코의 높이가 DH선 초과한 것
정답 확인

정답 ③

77번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 규정하는 주사속도는?
  1. ① 6인치/초 이하
  2. ② 7인치/초 이하
  3. ③ 8인치/초 이하
  4. ④ 9인치/초 이하
정답 확인

정답 ①

78번
알루미늄 막대기 용접부의 초음파 경사각 탐상시험 방법(KS B 0897)에서 1탐촉자법으로 경사각 탐상을 할 때 기본 탐 상의 공칭 굴절각은?
  1. ① 45˚
  2. ② 60˚
  3. ③ 70˚
  4. ④ 90˚
정답 확인

정답 ③

79번
ASME Sec. Ⅷ에 따라 용접부 검사 시 기준선(Reference level)의 몇 %를 초과하는 불완전부를 불합격 평가대상으로 하는가?
  1. ① 5%
  2. ② 10%
  3. ③ 20%
  4. ④ 50%
정답 확인

정답 ③

80번
강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 판 두께가 20mm인 평판 이음 용접부를 M검출 레벨로 탐상하 여 최대 에코높이가 제 Ⅱ영역에 해당하고, 흠의 길이는 20mm로 측정되었다. 이 용접부에 대한 시험 결과의 분류 는?
  1. ① 1류
  2. ② 2류
  3. ③ 3류
  4. ④ 4류 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ①

이전 회차2017년 1회 다음 회차2018년 1회

초음파비파괴검사기사의 다른 회차

2022년 1회
2022-03-05 · 78문항
2021년 2회
2021-08-14 · 79문항
2021년 1회
2021-03-07 · 78문항
2020년 1회
2020-06-06 · 80문항
2019년 2회
2019-08-04 · 79문항
2019년 1회
2019-03-03 · 79문항
2018년 2회
2018-08-19 · 80문항
2018년 1회
2018-03-04 · 80문항
2017년 2회
2017-08-26 · 80문항
2017년 1회
2017-03-05 · 79문항
2016년 2회
2016-08-21 · 79문항
2016년 1회
2016-03-06 · 78문항
2015년 2회
2015-08-16 · 80문항
2015년 1회
2015-03-08 · 80문항
2014년 2회
2014-08-17 · 80문항
2014년 1회
2014-03-02 · 79문항
2013년 2회
2013-08-18 · 100문항
2013년 1회
2013-03-10 · 100문항
