초음파비파괴검사기사 2018년 1회 기출문제

2018-03-04 시행 · 80문항

이 회차 문제 풀기 →
1번
외경 30mm, 두께 2.5mm의 튜브를 직경 20mm인 코일이 감 겨있는 내삽형 탐촉자로 와전류탐상시험할 때, 충전율은 얼마 인가?
  1. ① 0.44
  2. ② 0.64
  3. ③ 0.67
  4. ④ 0.80
정답 확인

정답 ②

2번
다음 중 초음파탐상검사에서 결함을 가장 쉽게 검출할 수 있 는 탐상시점은?
  1. ① 거친 다듬질 후
  2. ② 정밀 다듬질 후
  3. ③ 표면이 거칠어지는 열처리 전
  4. ④ 감쇠를 적게 할 수 있는 열처리 후
정답 확인

정답 ④

3번
다음 중 비파괴평가법과 그 기본원리인 연결이 잘못된 것은?
  1. ① 방사선투과검사-투과성
  2. ② 초음파탐상검사-펄스반사
  3. ③ 와전류탐상검사-전자유도작용
  4. ④ 중성자투과검사-탄성파
정답 확인

정답 ④

4번
자분 집적 모양의 식별성을 향상 시키기 위해 고려할 사항이 아닌 것은?
  1. ① 식별성은 백그라운드와의 대비에 의해 좌우되므로 형광자 분을 사용할 때는 형광휘도가 낮은 것을 선택하여 사용해 야 한다.
  2. ② 불연속부에 충분한 양의 자분이 흡착되도록 균일하게 자 분을 적용해야 한다.
  3. ③ 적정한 자화로 불연속부로부터 충분한 누설자속이 형성되 도록 해야 한다.
  4. ④ 관찰하기 편리한 환경에서 눈과 시험면의 거리를 두고 바 른 관찰을 해야 한다.
정답 확인

정답 ①

5번
다음 중 방사선투과시험에서 X선 필름의 감도를 높이고 노출 시간을 단축시키며, 상질을 개선하기 위해 사용되는 것은?
  1. ① 계조계
  2. ② 증감지
  3. ③ 투과도계
  4. ④ 필름관찰기
정답 확인

정답 ②

6번
백금(Pt)에 대한 설명으로 옳은 것은?
  1. ① 백금은 회백색의 체심입방정 금속이다.
  2. ② 비중은 6.7이고 용융점은 670℃ 정도이며 내식성이 좋으 므로 화학공업에 사용한다.
  3. ③ 백금은 산화되지 않으나 P, S, Si 등의 알칼리, 알칼리토 금속의 염류에는 침식된다.
  4. ④ 45%~85%Rh 합금은 열전대로 사용하며, 0.8%~5%Pd의 백금합금은 장식용으로 사용된다.
정답 확인

정답 ③

7번
고속도공구강(SKH2)의 대표적인 조성으로 옳은 것은?
  1. ① 18%Mo-4%W-1%Cr
  2. ② 18%Mo-4%Cr-1%Mn
  3. ③ 18%W-4%Cr-1%V
  4. ④ 18%W-4%Mo-1%V
정답 확인

정답 ③

8번
경도시험과 그 영문 표기가 틀린 것은?
  1. ① 쇼어 경도 : HS
  2. ② 비커즈 경도 : HV
  3. ③ 브리넬 경도 : HB
  4. ④ 로크웰 경도 : HL
정답 확인

정답 ④

9번
희토류 원소 또는 Th 첨가로 크리프 특성, 내열성 및 주조성 이 좋아 제트엔진(Jet engine) 등의 구조용 재료로 가장 많이 사용되는 합금은?
  1. ① Al 합금
  2. ② Mg 합금
  3. ③ Ni 합금
  4. ④ Zn 합금
정답 확인

정답 ②

10번
냉간가공된 금속에 대한 설명으로 틀린 것은?
  1. ① 냉간가공으로 금속결정 내의 전위는 감소한다.
  2. ② 융점이 낮은 금속에서는 가공 후 가열하지 않고 실온에 방치만하여도 회복이 일어난다.
  3. ③ 냉간가공된 금속을 어닐링하면 회복, 재결정, 결정립성장 의 단계를 거친다.
  4. ④ 냉간가공으로 변형된 금속을 가열하면 그 내부에 새로운 결정립의 핵이 생기고 이것이 성장하여 변형이 없는 결 정립으로 치환되는 과정을 재결정이라고 한다.
정답 확인

정답 ①

11번
절삭성을 높이기 위한 쾌삭 황동(free cutting brass)은 황 동에 어떤 원소를 1.0~3.5% 정도 첨가시킨 합금인가?
  1. ① P
  2. ② Si
  3. ③ Sb
  4. ④ Pb
정답 확인

정답 ④

12번
금속을 원자로용, 고융점 구조재료, 반도체, 알칼리토류군 (群)으로 분류할 때 반도체군에 해당되는 것은?
  1. ① W, Re
  2. ② Na, Li
  3. ③ Ge, Si
  4. ④ U, Th
정답 확인

정답 ③

13번
재료시험법 중 동적시험에 해당되는 것은?
  1. ① 인장시험(Tensile test)
  2. ② 충격시험(Impact test)
  3. ③ 전단시험(Shearing test)
  4. ④ 압축시험(Compression test)
정답 확인

정답 ②

14번
항온열처리인 마퀜칭(Marquenching)처리를 한 후 얻어지는 조직은?
  1. ① 펄라이트
  2. ② 마텐자이트
  3. ③ 베리나이트
  4. ④ 투루스타이트
정답 확인

정답 ②

15번
Al-Cu 합금을 용체화처리한 다음 급냉한 후 시효처리할 때 석출되는 금속간화합물은?
  1. ① Cu2O
  2. ② CuAl2
  3. ③ CO2Al
  4. ④ Al2O3
정답 확인

정답 ②

16번
일반적인 서브머지드 아크 용접에 대한 설명으로 옳은 것 은?
  1. ① 용입 깊이가 얕다.
  2. ② 사용 용접전류가 적어 용접능률이 낮다.
  3. ③ 아크가 눈에 보이므로 용접상태를 확인하면서 용접할 수 있다.
  4. ④ 용접선이 길고, 연속용접이 가능한 부재에 적용하는 것 이 적합하다.
정답 확인

정답 ④

17번
10분의 용접작업 중 6분 동안 아크를 발생시키고, 4분 동안 아크를 발생시키지 않고 쉬었다면, 이 용접기의 사용율은?
  1. ① 20%
  2. ② 40%
  3. ③ 60%
  4. ④ 100%
정답 확인

정답 ③

18번
금속 중에서 용접 입열이 일정한 경우에 열전도율이 큰 순 서로 나열한 것 중 옳은 것은?
  1. ① 구리＞알루미늄＞스테인리스강
  2. ② 연강＞스테인리스강＞알루미늄
  3. ③ 스테인리스강＞구리＞알루미늄
  4. ④ 알루미늄＞스테인리스강＞구리
정답 확인

정답 ①

19번
용접작업에서 피닝(peening)을 실시하는 목적으로 옳은 것 은?
  1. ① 슬래그를 제거하고 용접부의 강도를 높인다.
  2. ② 소성가공에 의한 용접부의 경도를 증가시킨다.
  3. ③ 가공경화에 따른 용접부의 인성을 증가시킨다.
  4. ④ 비드 표면층에 성질 변화를 주어 용접부의 인장 잔류 응 력을 완화시킨다.
정답 확인

정답 ④

20번
일반적인 플라스마 아크 용접의 특징으로 틀린 것은?
  1. ① 용접속도가 빠르다.
  2. ② 용접비드의 폭이 넓다.
  3. ③ 열에너지의 집중이 좋다.
  4. ④ 각종 재료의 용접이 가능하다.
정답 확인

정답 ②

21번
주단조품의 조직과 감쇠의 임상에코에 대한 설명 중 틀린 것은?
  1. ① 결정입자에 의한 초음파의 산란에 의해 생기는 것이다.
  2. ② 플라스틱(plastic)도 결정입자가 크므로 임상에코가 크다.
  3. ③ 결정입자가 적을수록 임상에코도 적어진다.
  4. ④ 결정입자가 적을수록 감쇠도 적어진다.
정답 확인

정답 ②

22번
초음파탐상검사에서 결함의 분해능에 가장 큰 영향을 미치 는 인자는?
  1. ① 탐촉자의 직경
  2. ② 주파수
  3. ③ 입사각
  4. ④ 탐촉자의 초점거리
정답 확인

정답 ②

23번
초음파탐상시험의 분산각에 대한 설명으로 틀린 것은?
  1. ① 파장이 감소하면 빔 분산각도 감소한다.
  2. ② 진동자의 직경이 감소하면 빔 분산각도 감소한다.
  3. ③ 주파수가 증가하면 빔 분산각은 감소한다.
  4. ④ 속도가 증가하면 빔 분산각도 커진다.
정답 확인

정답 ②

24번
초음파탐상검사 시 결함에서 반사되어 나온 에너지의 변화 와 무관한 인자는?
  1. ① 결함의 크기
  2. ② 결함의 방향
  3. ③ 결함의 형태
  4. ④ 결함발생 시기
정답 확인

정답 ④

25번
SH 사각 횡파(horizontally shear)의 특징에 대한 설명 중 틀린 것은?
  1. ① SH파는 반사면에서 모드 변환이 없고 탐상도형이 간단 하여 판정이 용이하다.
  2. ② SH파의 파면은 진행방향에 평행하다.
  3. ③ SH파는 초음파가 탐상면과 수평방향으로 진동하면서 진 행하는 횡파이다.
  4. ④ SH파 탐상에는 횡파 전용의 점성이 높은 접촉매질을 사 용해야 한다.
정답 확인

정답 ②

26번
단강품의 초음파탐상검사에서 최적 탐상방법의 선정항목이 아닌 것은?
  1. ① 검사시기
  2. ② 감쇠계수의 측정과 보정방법
  3. ③ 결함의 길이
  4. ④ 탐상방향
정답 확인

정답 ③

27번
탐상기의 성능에 대한 설명 중 입력신호에 대한 출력신호의 관계가 어느 정도 비례관계가 있는가를 나타내는 것은?
  1. ① 시간축직선성
  2. ② 증폭직선성
  3. ③ 수신기의 주파수특성
  4. ④ 분해능
정답 확인

정답 ②

28번
초음파탐상검사에서 초음파를 발생시키는 원리는?
  1. ① 압전 효과
  2. ② 전압 효과
  3. ③ 전류 효과
  4. ④ 진동 효과
정답 확인

정답 ①

29번
탄소강(음향 임피던스Z1)의 한쪽에 스테인리스강(음향 임피 던스Z2)을 결합했을 때 탄소강 측으로부터 2MHz로 수직 탐 상을 했다. 경계면에서의 음압반사율은?
  1. ① (Z1-Z2)2/(Z2+Z1)
  2. ② (Z2-Z1)/(Z1+Z2)
  3. ③ {(Z1-Z2)/(Z2+Z1)}2
  4. ④ 2Z2/(Z1+Z2)
정답 확인

정답 ①

30번
초음파탐상검사에서 수직탐상 시 시험편방식에 의한 감도조 정에 관한 설명으로 옳은 것은?
  1. ① 감쇠가 적은 시험체에만 적용할 수 있다.
  2. ② 시험체의 탐상면과 저면이 평행하지 않으면 적용할 수 없다.
  3. ③ 감쇠가 큰 시험체일 때 결함을 과소평가할 우려가 있다.
  4. ④ 시험체의 탐상면의 거칠기에 영향을 받지 않는다.
정답 확인

정답 ③

31번
용접부 초음파탐상검사 시 모재두께 25mm, 굴절각이 70˚인 탐촉자로 탐상한 결과 결함에 대한 빔행정이 58.5mm 이었 다면 이 결함의 깊이는 몇 mm인가?
  1. ① 8.5
  2. ② 14.9
  3. ③ 20.0
  4. ④ 24.9
정답 확인

정답 ③

32번
초음파 탐촉자의 성능점검 항목이 아닌 것은?
  1. ① 접근 한계 길이
  2. ② 불감대
  3. ③ 치우침각(편각)
  4. ④ 분해능
정답 확인

정답 ④

33번
강 용접부의 초음파탐상시험에서 2탐촉자의 주사방법이 아 닌 것은?
  1. ① 탠덤주사
  2. ② 두갈래주사
  3. ③ 투과주사
  4. ④ 지그재그주사
정답 확인

정답 ④

34번
그림에서 불연속의 위치를 결정하고자 한다. a=WsinΘ 공식 의 인자가 아닌 것은?
초음파비파괴검사기사 2018년 1회 34번 문제 그림
  1. ① 입사점
  2. ② 굴절각
  3. ③ 빔행정거리
  4. ④ 시험편의 두께
정답 확인

정답 ④

35번
다음 중 감쇠가 가장 많이 일어난 초음파는?
  1. ① 종파
  2. ② 횡파
  3. ③ 표면파
  4. ④ 모든파 동일
정답 확인

정답 ③

36번
전위운동, 점성, 마찰, 탄성변환 및 분산 등의 원인에 대한 설명으로 옳은 것은?
  1. ① 감쇠
  2. ② 굴절
  3. ③ 빔 분산
  4. ④ 포화
정답 확인

정답 ①

37번

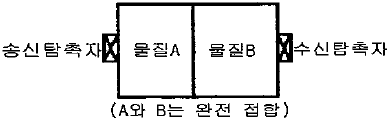

그림과 같은 투과법을 이용한 초음파탐상검사시 수신되는 음압이 가장 큰 물질로 조합된 것은? (단, 물질A의 음향임 피던스 : ZA, 물질 B의 음향임피던스 : ZB이다.)
초음파비파괴검사기사 2018년 1회 37번 문제 그림
  1. ① ZA=10kg/m2ㆍs, ZB=1kg/m2ㆍs
  2. ② ZA=9kg/m2ㆍs, ZB=2kg/m2ㆍs
  3. ③ ZA=8kg/m2ㆍs, ZB=3kg/m2ㆍs
  4. ④ ZA=7kg/m2ㆍs, ZB=4kg/m2ㆍs
정답 확인

정답 ④

38번
높은 큐리점으로 고온사용에 이용하는 탐촉자 재질은?
  1. ① 수정
  2. ② 황산리튬
  3. ③ 니오비움산납
  4. ④ 니오비움산 리튬
정답 확인

정답 ④

39번
초음파탐상검사에서 용접부검사 시 발생되는 결함이 아닌 것은?
  1. ① 슬래그 혼입(Slag Inclusion)
  2. ② 텅스텐계 혼입(Tungsten Inclusion)
  3. ③ 융합불량(Lack of Fusion)
  4. ④ 모래혼입(Sand Inclusion)
정답 확인

정답 ④

40번
음향 임피던스가 서로 다른 물질의 경계면에서 일으키는 물 리적인 현상이 아닌 것은?
  1. ① 굴절
  2. ② 반사
  3. ③ 투과
  4. ④ 회절
정답 확인

정답 ④

41번
초음파탐상시험 시 용접한 철판 내부의 용입영역에 평행하 게 있는 결함의 탐상에 가장 좋은 방법은?
  1. ① 표면파를 사용한 접촉 경사각 탐상
  2. ② 종파를 사용한 수직 접촉법
  3. ③ 표면파를 사용한 수침법
  4. ④ 횡파를 사용한 경사각 탐상
정답 확인

정답 ④

42번
에코간의 사이를 넓어지고 좁아지게 하는 조절기는?
  1. ① 게이트 폭(Gate width) 조절기
  2. ② 소인지연(Sweep delay) 조절기
  3. ③ 측정범위(Sweep length) 조절기
  4. ④ 음속 조정(Velocity controller)
정답 확인

정답 ④

43번
초음파탐상시험 시 공진법으로 측정이 불가능 한 것은?
  1. ① 두께 측정
  2. ② 깊이 측정
  3. ③ 결함 검출
  4. ④ 탄성률 측정
정답 확인

정답 ④

44번
결함의 크기가 같아도 위치에 따라서 표시되는 에코의 크기 가 달라지는데, 동일 크기의 거리에 관계없이 같은 에코 높 이를 갖도록 전기적으로 보상해 주는 방법은?
  1. ① 거리진폭보상
  2. ② 증폭직진성보상
  3. ③ 시간거리보상
  4. ④ 시간축 직진성보상
정답 확인

정답 ①

45번
산란파의 에코가 탐촉자에 되돌아와 나타나는 에코와 관련 이 없는 것은?
  1. ① 주파수
  2. ② 파장
  3. ③ 결정입자의 직경
  4. ④ 재질의 고유음속
정답 확인

정답 ④

46번
초음파탐상에 의한 결함높이 측정방법 중 에코 높이를 이용 하는 방법으로 틀린 것은?
  1. ① 산란파법
  2. ② 탠덤탐상법
  3. ③ 모드변환법
  4. ④ 단층탐상법
정답 확인

정답 ③

47번
탐촉자의 성능측정 방법으로 구성된 것은?
  1. ① 증폭의 직선설, CRT 크기, 빔폭
  2. ② 접근한계길이, 원거리분해능, CRT 크기
  3. ③ 증폭의 직선성, 분해능, 시간측의 직선성
  4. ④ 불감대, 빔중심축, 감도 여유값
정답 확인

정답 ③

48번
방해 에코오서 결정입계에 주로 발생되며 오스테나이트계 스테인리스강 용접부를 고감도로 탐상할 때 많이 나타나는 에코는?
  1. ① 잔향에코
  2. ② 임상에코
  3. ③ 결정에코
  4. ④ 쐐기내에코
정답 확인

정답 ②

49번
광대역형 탐촉자의 설명으로 틀린 것은?
  1. ① 진폭의 지속횟수가 매우적은 초음파펄스를 송수신하는 탐촉자이다.
  2. ② 얇은판 탐상이나 두께측정에 주로 사용한다.
  3. ③ 조직이 조대한 재료의 탐상에 유리하다.
  4. ④ 임상에코가 크기 때문에 S/N비가 개선된다.
정답 확인

정답 ④

50번
결함에코 높이가 비교적 낮고 폭이 좁은 특성이 있으며, 전 자주사를 하거나 반대쪽에서 주시를 하여도 거의 일정한 펄 스 강도를 나타냈다면 검출된 결함은?
  1. ① 균열
  2. ② 기공
  3. ③ 융합불량
  4. ④ 슬래그 혼입
정답 확인

정답 ②

51번
결정입자가 조대한 조직의 금속재료를 초음파탐상검사 할 때 초음파의 감쇠를 줄이기 위한 방법으로 가장 적합한 것 은?
  1. ① 탐상 주파수를 높인다.
  2. ② 횡파 전용 탐촉자로 탐상한다.
  3. ③ 접촉법에서 수침법으로 검사 방법을 변경한다.
  4. ④ 열처리를 하여 조직을 미세화시킨 후 검사한다.
정답 확인

정답 ④

52번
초음파탐상검사를 할 때 동일한 위치에 결함 2개가 브라운 관상에서 명확히 분리되어 나타났다. 어떠한 성능이 우수한 것인가?
  1. ① 감도
  2. ② 증폭직선성
  3. ③ 시간축직선성
  4. ④ 방위분해능
정답 확인

정답 ④

53번
초음파탐상검사를 할 때 탐상면에 접촉매질을 적용하는 가 장 큰 이유는?
  1. ① 탐촉자의 소모를 방지하여 위하여
  2. ② 탐촉자의 마모를 방지하여 위하여
  3. ③ 탐촉자의 움직임을 원활히 하기 위하여
  4. ④ 초음파의 전달효율을 좋게 하기 위하여
정답 확인

정답 ④

54번
강판의 초음파탐상검사에 대한 설명 중 옳은 것은?
  1. ① 강판의 건전부에서는 저면에코만이 나타나며 라미네이션 이 존재하면 다중반사에 의한 에코가 나타난다.
  2. ② 강판의 미소결함의 크기측정에는 6dB drop법의 적용이 유효하다.
  3. ③ 전몰수침법에 음향렌즈를 사용할 경우 미세한 결함의 검 출력이 저하된다.
  4. ④ 탐상면에 평행한 결함의 검출에는 텐덤법에 의한 경사각 탐상이 유효하다.
정답 확인

정답 ①

55번
강(steel)으로 제작된 시험체를 수침법을 이용하여 검사하고 자 한다. 두께 1인치, 5MHz 수직탐촉자를 사용하여 검사할 경우 물거리(탐촉자-시험체 표면간 거리)는 약 얼마인가? (단, 시험체 종파속도 : 5900m/sec, 횡파속도 : 3230m/sec 이며 물의 음속 : 1500m/sec이다.)
  1. ① 1/2인치
  2. ② 1인치
  3. ③ 2인치
  4. ④ 5/2인치
정답 확인

정답 ①

56번
알루미늄 용접부를 펄스반사법을 이용하여 경사각탐상을 할 때 측정범위를 조정하기 위하여 STB-A7963(Miniature Block)표준시험편을 사용했다. 초음파 빔의 방향이 곡률반경 25mm 쪽 곡면을 향하였을 때 나타나는 에코가 틀린 것은?
  1. ① 25mm 위치의 에코
  2. ② 50mm 위치의 에코
  3. ③ 100mm 위치의 에코
  4. ④ 175mm 위치의 에코
정답 확인

정답 ②

57번
대비시험편 RB-4를 이용하여 탐상감도 조정을 위한 에코높 이 구분선을 작성할 때 탐촉자의 위치로 틀린 것은?
  1. ① 3/8 S
  2. ② 4/8 S
  3. ③ 7.8 S
  4. ④ 9/8 S
정답 확인

정답 ②

58번

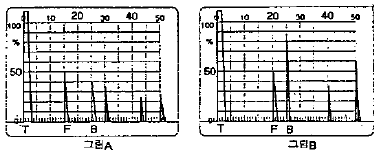

동일 두께 단강품의 시험체를 건전부의 저면에코높이 100 $로 탐상하였더니 그림 A, B와 같은 탐상도형이 얻어졌다. 옳은 설명은?
초음파비파괴검사기사 2018년 1회 58번 문제 그림
  1. ① 양쪽의 F에코가 같기 때문에 결함크기도 거의 동일하다.
  2. ② 양쪽의 F에코는 같으나 결함까지의 거리가 다르기 때문 에 그림 B의 결함이 크다.
  3. ③ 그림 A의 F/BF가 크기 때문에 A의 결함이 크다.
  4. ④ 그림A의 BF가 작기 때문에 A의 결함이 작다.
정답 확인

정답 ③

59번
초음파 탐촉자에 사용되는 압전재료들 중 송신효율이 가장 우수한 것은?
  1. ① 황산리튬
  2. ② 티탄산바륨
  3. ③ 지르콘산납
  4. ④ 니오비움산납
정답 확인

정답 ②

60번
결함 길이의 산정을 위해 초음파 빔 끝단부의 강도가 빔 중 심축 강도의 10%로 떨어지는 결함위치의 감도를 이용하는 방법은?
  1. ① 20dB 드롭법
  2. ② 10dB 드롭법
  3. ③ 6dB 드롭법
  4. ④ DGS 선도법
정답 확인

정답 ①

61번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.23 SA-609) 중 절차 A 평저공 교정 절차에서 탐촉자의 주파수 범위는?
  1. ① 0.5~2MHz
  2. ② 0.5~5MHz
  3. ③ 0.5~10MHz
  4. ④ 0.5~15MHz
정답 확인

정답 ②

62번
초음파탐상 시험용 표준시험편(KS B 0831) 중 G형 표준시 험편의 사용목적에 관한 설명으로 옳은 것은?
  1. ① 시각 탐촉자의 입사점, 굴절각, 측정범위, 탐상각도 조정
  2. ② 사각탐촉자의 탐상감도 조정, DAC작성, 불감대, 분해능 측정
  3. ③ 수직탐상으로 감도 조정, 수직탐촉자의 특성측정, 탐상기 의 종합 성능 측정
  4. ④ 수직탐상으로 감도 조정, 불감대, 측정범위조정
정답 확인

정답 ③

63번
초음파탐상장치의 성능측정 방법(KS B 0534)에서 신호원으 로 표준 시험편을 사용하지 않아도 되는 것은?
  1. ① 증폭 직선성
  2. ② 시간축 직선성
  3. ③ 수직 탐상의 감도 여유값
  4. ④ 경사각 탐상의 감도
정답 확인

정답 ②

64번
강 용접부의 초음파탐상 시험 방법(KS B 0896)에 따라 곡 률 반지름이 100mm인 시험체의 원둘레 이음 용접부를 탐 상하는 경우에 사용할 수 있는 대비시험편 및 탐촉자 접촉 면의 곡률 반지름 범위로 옳은 것은?
  1. ① 대비시험편 : 90~150mm, 탐촉자 : 90~150mm
  2. ② 대비시험편 : 110~200mm, 탐촉자 : 110~200mm
  3. ③ 대비시험편 : 110~200mm, 탐촉자 : 90~150mm
  4. ④ 대비시험편 : 90~150mm, 탐촉자 : 110~200mm
정답 확인

정답 ④

65번
강 용접부의 초음파탐상 시험 방법(KS B 0896)에서 탐상기 에 필요한 기능에 관한 설명으로 옳지 않은 것은?
  1. ① 게인 조정기는 1스템 1dB이하에서, 합계 조정량은 30dB 이상을 가진 것으로 한다.
  2. ② 게이트 범위는 10mm~250mm(횡파)의 범위에서 임의로 설정할 수 있어야 한다.
  3. ③ 경보 레벨은 표시기의 세로축 눈금 위 20%~80%의 범 위에서 임의로 설정 할 수 있어야 한다.
  4. ④ DAC회로를 내장하는 탐상기에는 DAC 회로의 스위치, SAC의 기점 및 경사를 조정하는 기능을 가진 것으로 한 다.
정답 확인

정답 ①

66번
강 용접부의 초음파탐상 시험 방법(KS B 0896)에서 탐상장 치 중 경사각 탐촉자의 성능 점검을 할 때 특별한 보수를 하지 않은 상태에서 작업개시 및 작업시간 8시간 이내마다 수행하는 점검 항목으로 옳은 것은?
  1. ① 불감대
  2. ② 빔 중심축의 치우침
  3. ③ 입사점 및 굴절각
  4. ④ 경사각 탐촉자의 감도
정답 확인

정답 ②

67번
알루미늄의 맞대기용접부의 초음파경사각탐상 시험방법(KS B 0897)에 따라 두께 24mm와 두께 30mm 의 두 판을 맞 대기 완전용입 용접부탐상 결과 길이 6mm의 지시를 검출하 였다. 이때 A종에 의한 지시의 분류는 어떻게 되는가?
  1. ① 1류
  2. ② 2류
  3. ③ 3류
  4. ④ 4류
정답 확인

정답 ③

68번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.4)에서 규정하고 있는 진동자 주사 방향의 일반 적인 중첩 정도로 옳은 것은?
  1. ① 진동자 제적의 최소 5%
  2. ② 진동자 제적의 최소 10%
  3. ③ 진동자 면적의 최소 5%
  4. ④ 진동자 면적의 최소 10%
정답 확인

정답 ④

69번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.5)에서 디지털형 초음파탐상 장치의 직선설 점검 최대 주기는 얼마인가?
  1. ① 1개월
  2. ② 2개월
  3. ③ 3개월
  4. ④ 12개월
정답 확인

정답 ④

70번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.23 SA-435)에 따라 지시를 판정할 때 다음 중 합격 판정을 내릴 수 있는 것은?
  1. ① 지름 75mm의 지시에코와 저면 반사가 소실했을 때
  2. ② 강판 두께의 3/4의 지시에코와 저면 반사가 소실했을 때
  3. ③ 지시에코의 지름이 50mm이고 저면반사가 소실했을 때
  4. ④ 지시의 길이가 평판두께와 같고 저면반사가 소실했을 때
정답 확인

정답 ③

71번
강 용접부의 초음파탐상 시험 방법(KS B 0896)에서 모재 두께가 15mm인 맞대기 용접부를 탐상한 결과, M 검출 레 벨에서 흠의 최대 에코 높이가 제 I영역에 해당하고 지시의 길이가 20mm인 것이 1개 검출되었다. 이 용접부의 시험결 과 분류로 옳은 것은?
  1. ① 1류
  2. ② 2류
  3. ③ 3류
  4. ④ 4류
정답 확인

정답 ①

72번
압력용기 제작기준 규격 강제 부록(ASME Sec. Ⅷ Div.1 App.12)에서 두께가 각각 25mm와 50mm인 평판의 맞대기 용접부를 초음파탐상한 결과, 다음과 같은 지시가 검출되었 다. 다음 중 불합격인 결함으로 옳은 것은?
  1. ① 참조기준(reference level)의 50%에 해당하는 6mm 슬래 그
  2. ② 참조기준(reference level)의 50%에 해당하는 7mm 기공
  3. ③ 참조기준(reference level)의 50%에 해당하는 6mm 융합 부족
  4. ④ 참조기준(reference level)의 50%에 해당하는 5mm 기공
정답 확인

정답 ③

73번
초음파탐상 시험용 표준시험편(KS B 0831)에 따른 초음파 탐상용 G형 표준시험편 중에서 STB-G, V15-4에서 12의 설명으로 옳은 것은?
  1. ① 평저공(flat bottomed hole)의 직경이 15mm이다.
  2. ② 평저공 반대편(탐상면)에서 평저공 바닥까지의 길이가 15mm이다.
  3. ③ 평저공 반대편(탐상면)에서 평저공 바닥까지의 길이가 150mm이다.
  4. ④ 시편의 총 길이가 150mm이다.
정답 확인

정답 ③

74번
보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.5)에서 거리진폭곡선 교정 후 시험할 때 몇 %를 초과하는 모든 불완전부를 조사하는가?
  1. ① 20%
  2. ② 30%
  3. ③ 50%
  4. ④ 60%
정답 확인

정답 ①

75번
보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 거리진폭 특성곡선을 설정하여 실제검사를 하다 가 DAC Curve 확인 결과, 진폭이 2dB이상 감소되었음을 알았다. 이 경우 취하여야 할 조치로 맞는 것은?
  1. ① 그동안의 검사는 유효하나 거리진폭특성곡선은 수정해야 한다.
  2. ② 최종 유효한 교정 점검이후 기록된 검사 데이터는 무효 로 하고 재검사해야 한다.
  3. ③ DAC Curve 및 검사결과가 모두 유효하다.
  4. ④ 기록된 지시에 대해서만 다시 DAC Curve 설정 후 재검 사해야 한다.
정답 확인

정답 ②

76번
건축용 강판 및 평강의 초음파탐상시험에 따른 등급 분류와 판정기준(KS D 0040)에서 강판을 탐상할 경우 탐상부위로 옳은 것은?
  1. ① 200mm 피치의 압연 방향 선을 탐상선으로 한다.
  2. ② 300mm 피치의 압연 방향과 수직인 선을 탐상선으로 한 다.
  3. ③ 100mm 피치의 압연 방향선을 탐상선으로 한다.
  4. ④ 100mm 피치의 압연 방향과 수직인 선을 탐상선으로 한 다.
정답 확인

정답 ①

77번
압력용기 제작기준 규격 강제 부록(ASME Sec. Ⅷ Div.1 App.12)에 따라 두께 15mm의 용접부에 대하여 검출된 지 시가 참조 레벨을 초과하고 균열, 융합불량 또는 용입부족 이 아니라고 판정된 경우에 허용할 수 있는 최대 지시 길이 로 옳은 것은?
  1. ① 길이는 관계가 없다.
  2. ② 6mm
  3. ③ 8mm
  4. ④ 18mm
정답 확인

정답 ②

78번
강 용접부의 초음파탐상 시험 방법(KS B 0896)에서 탐상장 치 영역구분의 결정을 위한 경사각 탐상 에코높이 구분선 작성의 설명으로 옳은 것은?
  1. ① M선은 H선보다 6dB 낮다.
  2. ② L선은 M선보다 6dB 높다.
  3. ③ H선의 높이는 스크린 높이의 50% 이하가 되어서는 안된 다.
  4. ④ 에코높이 구분선의 영역구분은 3개로 한다.
정답 확인

정답 ①

79번
강 용접부의 초음파탐상 시험 방법(KS B 0896)에서 대비시 험편 RB-4에 대한 설명으로 틀린 것은?
  1. ① 대비시험편 길이는 사용하는 빔 노정에 따라 정한다.
  2. ② 시험체의 두께가 25mm 이하일 때
  3. ③ 대비시험편은 시험체 또는 시험체와 초음파특성이 비슷 한 강재로 한다.
  4. ④ 표면 상태는 시험체와 비교하기 위하여 항상 매끄럽게 연마되어져 있어야 한다.
정답 확인

정답 ④

80번
강 용접부의 초음파탐상 시험 방법(KS B 0896)에서 탐촉자 에 필요한 시험 주파수는 공칭 주파수의 몇 % 범위인가?
  1. ① 60~100%
  2. ② 90~110%
  3. ③ 90~100%
  4. ④ 80~110% 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

이전 회차2017년 2회 다음 회차2018년 2회

초음파비파괴검사기사의 다른 회차

2022년 1회
2022-03-05 · 78문항
2021년 2회
2021-08-14 · 79문항
2021년 1회
2021-03-07 · 78문항
2020년 1회
2020-06-06 · 80문항
2019년 2회
2019-08-04 · 79문항
2019년 1회
2019-03-03 · 79문항
2018년 2회
2018-08-19 · 80문항
2018년 1회
2018-03-04 · 80문항
2017년 2회
2017-08-26 · 80문항
2017년 1회
2017-03-05 · 79문항
2016년 2회
2016-08-21 · 79문항
2016년 1회
2016-03-06 · 78문항
2015년 2회
2015-08-16 · 80문항
2015년 1회
2015-03-08 · 80문항
2014년 2회
2014-08-17 · 80문항
2014년 1회
2014-03-02 · 79문항
2013년 2회
2013-08-18 · 100문항
2013년 1회
2013-03-10 · 100문항
