전기기능장 2018년 1회 기출문제

2018-03-31 시행 · 53문항

이 회차 문제 풀기 →
1번
유도성 부하에 단상 100V의 전압을 가하면 30A의 전류가 흐 르고 1.8kW의 전력을 소비한다고 한다. 이 유도성 부하와 병 렬로 콘덴서를 접속하여 회로의 합성역률을 100%로 하기 위 한 용량성 리액턴스는 약 몇 Ω이면 되는가?
  1. ① 2.32
  2. ② 3.24
  3. ③ 4.17
  4. ④ 5.28
정답 확인

정답 ③

2번
그림과 같은 병렬회로에서 저항 r=3Ω, 유도 리액턴스 X=4Ω 이다. 이 회로 a-b간의 역률은?
전기기능장 2018년 1회 2번 문제 그림
  1. ① 0.8
  2. ② 0.6
  3. ③ 0.5
  4. ④ 0.4
정답 확인

정답 ①

3번
그림과 같은 RLC 병렬 공진회로에 관한 설명 중 옳지 않은 것은? (단, Q는 전류확대율이다.)
  1. ① R이 작을수록 Q가 커진다.
  2. ② 공진 시 입력 어드미턴스는 매우 작아진다.
  3. ③ 공진 주파수 이하에서의 입력 전류는 전압보다 위상이 뒤 진다.
  4. ④ 공진 시 L 또는 C를 흐르는 전류는 입력 전류 크기의 Q 배가 된다.
정답 확인

정답 ①

4번
환상 솔레노이드의 원환 중심선의 반지름 a=50㎜, 권수 N=1000회이고, 여기에 20mA의 전류가 흐를 때, 중심선의 자계의 세기는 약 몇 AT/m인가?
  1. ① 52.2
  2. ② 63.7
  3. ③ 72.5
  4. ④ 85.6
정답 확인

정답 ②

5번
그림의 회로에서 5Ω의 저항에 흐르는 전류 (A)는? (단, 각각 의 전원은 이상적인 것으로 본다.)
전기기능장 2018년 1회 5번 문제 그림
  1. ① 10
  2. ② 15
  3. ③ 20
  4. ④ 25
정답 확인

정답 ②

6번
순서회로 설계의 기본인 JK-FF 진리표에서 현재 상태의 출 력 Qn 이 “0”이고, 다음 상태의 출력 Qn+1 이 “1”일 때 필 요입력 J 및 K의 값 은? (단, x는 “0” 또는 “1”이다.)
  1. ① J = 0, K = 0
  2. ② J = 0, K = 1
  3. ③ J = 0, K = x
  4. ④ J = 1, K = x
정답 확인

정답 ④

7번

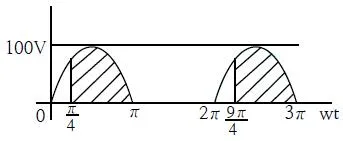

그림과 같은 v=sinωt V인 정현파 교류전압의 반파 정류파에 서 사선부분의 평균값은 약 몇 V 인가?
전기기능장 2018년 1회 7번 문제 그림
  1. ① 51.69
  2. ② 37.25
  3. ③ 27.17
  4. ④ 16.23
정답 확인

정답 ③

11번
회로에 접속된 콘덴서(C)와 코일(L)에서 실제적으로 급격하 게 변할 수 없는 것은?
  1. ① 코일(L): 전압, 콘덴서(C) : 전류
  2. ② 코일(L): 전류, 콘덴서(C) : 전압
  3. ③ 코일(L), 콘덴서(C) : 전류
  4. ④ 코일(L), 콘덴서(C) : 전압
정답 확인

정답 ②

12번
많은 입력선 중에 필요한 데이터를 선택하여 단일 출력선으 로 연결시켜 주는 회로는?
  1. ① 인코드
  2. ② 디코드
  3. ③ 멀티플렉서
  4. ④ 디멀티플렉서
정답 확인

정답 ③

13번
전계내의 임의의 한 점에 단위 전하 +1C을 놓았을 때 이에 작용하는 힘을 무엇이라 하는가?
  1. ① 전위
  2. ② 전위차
  3. ③ 전속밀도
  4. ④ 전계의 세기
정답 확인

정답 ④

14번
유도 기전력에 관한 렌츠의 법칙을 맞게 설명한 것은?
  1. ① 유도 기전력의 크기는 자기장의 방향과 전류의 방향에 의하여 결정된다.
  2. ② 유도 기전력은 자속의 변화를 방해하려는 방향으로 발생 한다.
  3. ③ 유도 기전력의 크기는 코일을 지나는 자속의 매초 변화 량과 코일의 권수에 비례한다.
  4. ④ 유도 기전력은 자속의 변화를 방해하려는 역방향으로 발 생한다.
정답 확인

정답 ②

15번
C1=1㎌, C2=2㎌, C3=3㎌인 3개의 콘덴서를 직렬로 접속하 여 500V의 전압을 가할 때 C1의 양단에 걸리는 전압은 약 몇 V인가?
  1. ① 91
  2. ② 136
  3. ③ 272
  4. ④ 327
정답 확인

정답 ③

17번
자기인덕턴스가 50mH인 코일에 흐르는 전류가 0.01초 사이 에 5A에서 3A로 감소하였다. 이 코일에 유기되는 기전력은 몇 V인가?
  1. ① 10
  2. ② 15
  3. ③ 20
  4. ④ 25
정답 확인

정답 ①

18번
101101에 대한 2의 보수는?
  1. ① 010001
  2. ② 010011
  3. ③ 101110
  4. ④ 010010
정답 확인

정답 ②

19번
동일 정격의 다이오드를 병렬로 연결하여 사용하면?
  1. ① 역전압을 크게 할 수 있다.
  2. ② 순방향 전류를 증가시킬 수 있다.
  3. ③ 절연효과를 향상시킬 수 있다.
  4. ④ 필터 회로가 불필요하게 된다.
정답 확인

정답 ②

21번
변압기의 등가회로 작성에 필요 없는 것은?
  1. ① 단락시험
  2. ② 반환부하법
  3. ③ 무부하시험
  4. ④ 저항측정시험
정답 확인

정답 ②

22번
출력 3kW, 회전수 1500rpm,인 전동기의 토크는 약 몇 kg·m 인가?
  1. ① 2
  2. ② 3
  3. ③ 5
  4. ④ 15
정답 확인

정답 ①

23번
150kVA의 전부하 동손이 2kW, 철손이 1kW일 때 이 변압기 의 최대효율은 전부하의 몇 % 일 때 인가?
  1. ① 50
  2. ② 63
  3. ③ 70.7
  4. ④ 141.4
정답 확인

정답 ③

24번
전압 스너버(snubber) 회로에 관한 설명으로 틀린 것은?
  1. ① 저항(R)과 캐패시터(C)로 구성된다.
  2. ② 전력용 반도체 소자와 병렬로 접속된다.
  3. ③ 전력용 반도체 소자의 보호회로로 사용된다.
  4. ④ 전력용 반도체 소자의 전류상승률(di/dt) 을 저감하기 위 한 것이다.
정답 확인

정답 ④

25번
직류 복권전동기 중에서 무부하 속도와 전부하 속도가 같도 록 만들어진 것은?
  1. ① 과복권
  2. ② 부족복권
  3. ③ 평복권
  4. ④ 차동복권
정답 확인

정답 ③

26번
동기발전기를 병렬 운전할 때 동기검정기(synchro scope) 를 사용하여 측정이 가능한 것은?
  1. ① 기전력의 크기
  2. ② 기전력의 파형
  3. ③ 기전력의 진폭
  4. ④ 기전력의 위상
정답 확인

정답 ④

28번
기동 토크가 큰 특성을 가지는 전동기는?
  1. ① 직류 분권전동기
  2. ② 직류 직권전동기
  3. ③ 3상 농형 유도전동기
  4. ④ 3상 동기전동기
정답 확인

정답 ②

29번
변류기의 오차를 경감시키는 방법은?
  1. ① 암페어 턴을 감소시킨다.
  2. ② 철심의 단면적을 크게 한다.
  3. ③ 도자율이 작은 철심을 사용한다.
  4. ④ 평균 자로의 길이를 길게 한다.
정답 확인

정답 ②

30번
서보(servo) 전동기에 대한 설명으로 틀린 것은?
  1. ① 회전자의 직경이 크다.
  2. ② 교류용과 직류용이 있다.
  3. ③ 속응성이 높다.
  4. ④ 기동·정지 및 정회전·역회전을 자주 반복할 수 있다.
정답 확인

정답 ①

32번
아래 그림과 같은 반파 다이오드 정류기의 상용 입력전압이 vs=Vmsinθ라면 다이오드에 걸리는 최대 역전압(Peak Inverse Voltage)은 얼마인가?
전기기능장 2018년 1회 32번 문제 그림
  1. ① Vm/π
  2. ② Vm
  3. ③ Vm/2
  4. ④ Vm/√2
정답 확인

정답 ②

33번
벅-부스트 컨버터(Buck-Boost Converter)에 대한 설명으로 옳지 않은 것은?
  1. ① 벅-부스트 컨버터의 출력전압은 입력전압 보다 높을 수 도 있고 낮을 수도 있다.
  2. ② 스위칭 주기(T)에 대한 스위치의 온(On) 시간(ton)의 비인 듀티비 D가 0.5보다 클 때 벅 컨버터와 같이 출력전압이 입력전압에 비해 낮아진다.
  3. ③ 출력전압의 극성은 입력전압을 기준으로 했을 때 반대 극성으로 나타난다.
  4. ④ 벅-부스트 컨버터의 입출력 전압비의 관계에 따르면 스 위칭 주기(T)에 대한 스위치의 온(On)시간(ton)의 비인 듀 티비 D가 0.5인 경우는 입력전압과 출력전압의 크기가 같게 된다.
정답 확인

정답 ②

34번
60㎐의 전원에 접속된 4극, 3상 유도전동기의 슬립이 0.05 일 때의 회전속도[rpm]는?
  1. ① 90
  2. ② 1710
  3. ③ 1890
  4. ④ 36000
정답 확인

정답 ②

35번
포화하고 있지 않은 직류 발전기의 회전수가 1/2로 감소되 었을 때 기전력을 전과 같은 값으로 하자면 여자를 속도 변 화 전에 비하여 몇 배로 하여야 하는가?
  1. ① 1.5배
  2. ② 2배
  3. ③ 3배
  4. ④ 4배
정답 확인

정답 ②

36번
3상 발전기의 전기자 권선에 Y결선을 채택하는 이유로 볼 수 없는 것은?
  1. ① 상전압이 낮기 때문에 코로나, 열화 등이 적다.
  2. ② 권선의 불균형 및 제3고조파 등에 의한 순환전류가 흐르 지 않는다.
  3. ③ 중성점 접지에 의한 이상 전압 방지의 대책이 쉽다.
  4. ④ 발전기 출력을 더욱 증대할 수 있다.
정답 확인

정답 ④

37번
전기설비가 고장이 나지 않은 상태에서 대지 또는 회로의 노출 도전성 부분에 흐르는 전류는?
  1. ① 접촉전류
  2. ② 누설전류
  3. ③ 스트레스전류
  4. ④ 계통의 도전성 전류
정답 확인

정답 ②

38번
동기조상기에 유입되는 여자전류를 정격보다 적게 공급시켜 운전했을 때의 현상으로 옳은 것은? (문제 오류로 실제 시 험에서는 모두 정답처리 되었습니다. 여기서는 1번을 누르 면 정답 처리 됩니다.)
  1. ① 콘덴서로 작용한다.
  2. ② 저항부하로 작용한다.
  3. ③ 부하의 앞선 전류를 보상한다.
  4. ④ 부하의 뒤진 전류를 보상한다.
정답 확인

정답 ①

39번
다음은 풍압하중과 관련된 내용이다. ㉮, ㉯의 알맞은 내용 으로 옳은 것은?
전기기능장 2018년 1회 39번 문제 그림
  1. ① ㉮ 갑종, ㉯ 갑종
  2. ② ㉮ 갑종, ㉯ 을종
  3. ③ ㉮ 갑종, ㉯ 병종
  4. ④ ㉮ 을종, ㉯ 병종
정답 확인

정답 ③

40번
저압 연접 인입선의 시설에 대한 기준으로 틀린 것은?
  1. ① 옥내를 통과하지 아니할 것
  2. ② 폭 5m를 초과하는 도로를 횡단하지 아니할 것
  3. ③ 인입선에서 분기하는 점으로부터 100m를 초과하는 지역 에 미치지 아니할 것
  4. ④ 철도 또는 궤도를 횡단하는 경우에는 노면상 5m를 초과 하지 아니할 것
정답 확인

정답 ④

41번
평균 구면광도 200cd의 전구 10개를 지름 10m인 원형의 방에 점등할 때 방의 평균조도는 약 몇 lx 인가? (단, 조명 률은 0.5, 감광보상률은 1.5 이다.)
  1. ① 26.7
  2. ② 53.3
  3. ③ 80.1
  4. ④ 106.7
정답 확인

정답 ④

42번
애자사용 공사에 의한 고압 옥내배선의 시설에 있어서 적당 하지 않은 것은?
  1. ① 전선 상호간의 간격은 8cm 이상일 것
  2. ② 전선의 지지점 간의 거리는 6m 이하일 것
  3. ③ 전선과 조영재와의 이격거리는 4㎝ 이상 일 것
  4. ④ 전선이 조영재를 관통할 때에는 난연성 및 내수성이 있 는 절연관에 넣을 것
정답 확인

정답 ③

43번
2종 가요전선관을 구부리는 경우 노출장소 또는 점검 가능 한 은폐장소에서 관을 시설하고 제거하는 것이 부자유 하거 나 또는 점검이 불가능한 경우는 곡률 반지름을 2종 가요전 선관 안지름의 몇 배 이상으로 하여야 하는가?
  1. ① 3배
  2. ② 6배
  3. ③ 8배
  4. ④ 12배
정답 확인

정답 ②

44번
저압, 고압 및 특고압 수전의 3상 3선식 또 는 3상 4선식에 서 불평형부하의 한도는 단상 접속부하로 계산하여 설비불 평형률을 30% 이하로 하는 것을 원칙으로 한다. 다음 중 이 제한에 따르지 않아도 되는 경우가 아닌 것은?
  1. ① 저압 수전에서 전용변압기 등으로 수전하는 경우
  2. ② 고압 및 특고압 수전에서 100 kVA 이하의 단상부하인 경우
  3. ③ 특고압 수전에서 100 kVA 이하의 단상 변압기 3대로 Δ 결선하는 경우
  4. ④ 고압 및 특고압 수전에서 단상 부하용량의 최대와 최소 의 차가 100 kVA 이하인 경우
정답 확인

정답 ③

45번
소도체 2개로 된 복도체 방식 3상 3선식 송 전선로가 있다 소도체의 지름 2㎝, 간격 36㎝, 등가 선간거리가 120 ㎝인 경우에 복도체 1 km의 인덕턴스는 약 몇 mH/km 인가?
  1. ① 1.536
  2. ② 1.215
  3. ③ 0.957
  4. ④ 0.624
정답 확인

정답 ④

46번
과전류차단기로 시설하는 퓨즈 중 고압전로에 사용하는 포 장 퓨즈는 정격전류의 몇 배의 전류에 견디어야 하는가? (단, 전기설비기술기준의 판단기준에 의한다.)
  1. ① 1.1배
  2. ② 1.3배
  3. ③ 1.5배
  4. ④ 2.0배
정답 확인

정답 ②

47번
가공 송전선로에서 단도체보다 복도체를 많이 사용하는 이 유는?
  1. ① 인덕턴스의 증가
  2. ② 정전용량의 감소
  3. ③ 코로나 손실 감소
  4. ④ 선로, 계통의 안정도 감소
정답 확인

정답 ③

48번
가공전선로의 지지물에 시설하는 지선의 시설기준이 아닌 것은?
  1. ① 소선 3가닥 이상의 연선일 것
  2. ② 지선의 안전율은 2.5이상 일 것
  3. ③ 소선의 지름이 2.6㎜ 이상의 금속선을 사용할 것
  4. ④ 도로를 횡단하여 시설하는 지선의 높이는 지표상 5.5m 이상으로 할 것
정답 확인

정답 ④

49번
송전 선로에서 소호환(arcing ring)을 설치하는 이유는?
  1. ① 전력 손실 감소
  2. ② 송전 전력 증대
  3. ③ 누설 전류에 의한 편열 방지
  4. ④ 애자에 걸리는 전압 분담을 균일
정답 확인

정답 ④

50번
저압의 전선로 중 절연부분의 전선과 대지 사이 및 전선의 심선 상호간의 절연저항은 사용 전압에 대한 누설전류가 최 대 공급전류의 얼마를 넘지 않도록 하여야 하는가? (단, 전 기설비기술기준에 따른다.)
  1. ① 1/500
  2. ② 1/1000
  3. ③ 1/2000
  4. ④ 1/4000
정답 확인

정답 ③

51번
전력원선도에서 알 수 없는 것은?
  1. ① 조상 용량
  2. ② 선로 손실
  3. ③ 과도안정 극한전력
  4. ④ 송수전단 전압간의 상차각
정답 확인

정답 ③

52번
소도체 두 개로 된 복도체 방식 3상 3선식 송전선로가 있 다. 소도체의 지름이 2㎝, 소도체 간격 16㎝, 등가 선간거리 200㎝인 경우 1상당 작용 정전용량은 약 몇 ㎌/km인가?
  1. ① 0.004
  2. ② 0.014
  3. ③ 0.065
  4. ④ 0.092
정답 확인

정답 ②

53번
송전선로의 코로나 임계전압이 높아지는 것은?
  1. ① 기압이 낮아지는 경우
  2. ② 온도가 높아지는 경우
  3. ③ 전선의 지름이 큰 경우
  4. ④ 상대 공기밀도가 작은 경우
정답 확인

정답 ③

54번
가요전선관과 금속관을 접속하는데 사용하는 것은?
  1. ① 플렉시블 커플링
  2. ② 앵글 박스 커넥터
  3. ③ 컴비네이션 커플링
  4. ④ 스트렛 박스 커넥터
정답 확인

정답 ③

55번
Ralph M. Barnes 교수가 제시한 동작경제의 원칙 중 작업 장 배치에 관한 원칙 (Arrangement of the workplace)에 해당되지 않는 것은?
  1. ① 가급적이면 낙하식 운반방법을 이용한다.
  2. ② 모든 공구나 재료는 지정된 위치에 있도록 한다.
  3. ③ 적절한 조명을 하여 작업자가 잘 보면서 작업할 수 있도 록 한다.
  4. ④ 가급적 용이하고 자연스런 리듬을 타고 일할수 있도록 작업을 구성하여야 한다.
정답 확인

정답 ④

56번
다음 데이터의 제곱합(sum of squares)은 약 얼마인가?
전기기능장 2018년 1회 56번 문제 그림
  1. ① 0.129
  2. ② 0.338
  3. ③ 0.359
  4. ④ 1.029
정답 확인

정답 ④

57번
전수검사와 샘플링검사에 관한 설명으로 맞는 것은?
  1. ① 파괴검사의 경우에는 전수검사를 적용한다.
  2. ② 검사항목이 많을 경우 전수검사보다 샘플링 검사가 유리 하다.
  3. ③ 샘플링검사는 부적합품이 섞여 들어가서는 안되는 경우 에 적용한다.
  4. ④ 생산자에게 품질향상의 자극을 주고 싶을 경우 전수검사 가 샘플링검사보다 더 효과적이다.
정답 확인

정답 ②

58번
어떤 회사의 매출액이 80000원, 고정비가 15000원, 변동비 가 40000원일 때 손익 분기점 매출액은 얼마인가?
  1. ① 25000원
  2. ② 30000원
  3. ③ 40000원
  4. ④ 55000원
정답 확인

정답 ②

59번
국제 표준화의 의의를 지적한 설명 중 직접 적인 효과로 보 기 어려운 것은?
  1. ① 국제간 규격통일로 상호 이익도모
  2. ② KS 표시품 수출 시 상대국에서 품질인증
  3. ③ 개발도상국에 대한 기술개발의 촉진을 유도
  4. ④ 국가 간의 규격상이로 인한 무역장벽의 제거
정답 확인

정답 ②

60번
직물, 금속, 유리 등의 일정 단위 중 나타나는 홈의 수, 핀 홀 수 등 부적합수에 관한 관리 도를 작성하려면 가장 적합 한 관리도는?
전기기능장 2018년 1회 60번 문제 그림
  1. ① c관리도
  2. ② np관리도
  3. ③ p관리도 관리도 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
