전기기능장 2017년 1회 기출문제

2017-03-05 시행 · 58문항

이 회차 문제 풀기 →
1번
Es, Er을 각각 송전단전압, 수전단전압, A, B, C, D를 4단자 정수라 할 때 전력원선도의 반지름은?
  1. ① (Es × Er) / D
  2. ② (Es × Er) / C
  3. ③ (Es × Er) / B
  4. ④ (Es × Er) / A
정답 확인

정답 ③

2번
동기전동기에 관한 설명 중 옳지 않은 것은?
  1. ① 기동 토크가 작다.
  2. ② 역률을 조정할 수 없다.
  3. ③ 난조가 일어나기 쉽다.
  4. ④ 여자기가 필요하다.
정답 확인

정답 ②

3번
직류 분권전동기가 있다. 단자 전압이 215V, 전기자 전류가 60A, 전기자 저항이 0.1Ω, 회전 속도 1500rpm 일 때 발생하 는 토크는 약 몇 kg·m인가?
  1. ① 6.58
  2. ② 7.92
  3. ③ 8.15
  4. ④ 8.64
정답 확인

정답 ③

4번
그림과 같은 브리지가 평형되기 위한 임피던스 Zx의 값은 약 몇 Ω인가? (단, Z1=3+j2Ω, R2=4Ω, R3=5Ω이다.)
전기기능장 2017년 1회 4번 문제 그림
  1. ① 4.62-j3.08
  2. ② 3.08+j4.62
  3. ③ 4.24-j3.66
  4. ④ 3.66+j4.24
정답 확인

정답 ①

5번
길이 5m의 도체를 0.5Wb/m2의 자장 중에서 자장과 평행한 방향으로 5m/s의 속도로 운동시 킬 때, 유기되는 기전력[V] 은?
  1. ① 0
  2. ② 2.5
  3. ③ 6.25
  4. ④ 12.5
정답 확인

정답 ①

7번
스너버(snubber) 회로에 관한 설명이 아닌 것은?
  1. ① R, C 등으로 구성된다.
  2. ② 스위칭으로 인한 전압스파이크를 완화시킨다.
  3. ③ 전력용 반도체 소자의 보호 회로로 사용된다.
  4. ④ 반도체 소자의 전류 상승률(di/dt)만을 저감하기 위한 것 이다.
정답 확인

정답 ④

8번
권수비 1:2의 단상 센터탭형 전파정류회로에서 전원 전압이 220V라면 출력 직류전압은 약 몇 V인가?
  1. ① 95
  2. ② 124
  3. ③ 180
  4. ④ 198
정답 확인

정답 ④

9번
수전용 변전설비의 1차측에 설치하는 차단기의 용량은 주로 어느 것에 의하여 정해지는가?
  1. ① 수전계약 용량
  2. ② 부하설비의 용량
  3. ③ 정격차단전류의 크기
  4. ④ 수전전력의 역률과 부하율
정답 확인

정답 ③

10번
해독기(decoder)에 대한 설명이다. 틀린 것은?
  1. ① 멀티플렉서로 쓸 수 있다.
  2. ② 기억회로로 구성되어 있다.
  3. ③ 입력을 조합하여 한 조합에 대하여 한 출력선만 동작하 게 할 수 있다.
  4. ④ 2진수로 표시된 입력의 조합에 따라 1개의 출력만 동작 하도록 한다.
정답 확인

정답 ②

11번
8극 동기전동기의 기동방법에서 유도전동기 로 기동하는 기 동법을 사용하려면 유도전동기의 필요한 극수는 몇 극으로 하면 되는가?
  1. ① 6
  2. ② 8
  3. ③ 10
  4. ④ 12
정답 확인

정답 ①

12번
R=5Ω, L=20mH 및 가변 콘덴서 C(μF)로 구 성된 RLC 직 렬회로에 주파수 1000㎐인 교류를 가한 다음 콘덴서를 가변 시켜 직렬 공진시킬 때 C의 값은 약 몇 μF인가?
  1. ① 1.27
  2. ② 2.54
  3. ③ 3.52
  4. ④ 4.99
정답 확인

정답 ①

13번
저항 10√3Ω, 유도리액턴스 10Ω인 직렬회로 에 교류 전압을 인가할 때 전압과 이 회로에 흐르는 전류와의 위상차는 몇 도인가?
  1. ① 60°
  2. ② 45°
  3. ③ 30°
  4. ④ 0°
정답 확인

정답 ③

14번
송배전선로의 작용 정전용량은 무엇을 계산하는데 사용되는 가?
  1. ① 선간단락 고장 시 고장전류 계산
  2. ② 정상운전 시 전로의 충전전류 계산
  3. ③ 인접 통신선의 정전 유도 전압 계산
  4. ④ 비접지 계통의 1선 지락고장 시지락 고장전류 계산
정답 확인

정답 ②

15번
코일의 성질을 설명한 것 중 틀린 것은?
  1. ① 전자석의 성질이 있다.
  2. ② 상호 유도 작용이 있다.
  3. ③ 전원 노이즈 차단 기능이 있다.
  4. ④ 전압의 변화를 안정시키려는 성질이 있다.
정답 확인

정답 ④

16번
전기자의 반지름이 0.15m인 직류발전기가 1.5kW의 출력에 서 회전수가 1500 rpm이고, 효율은 80%이다. 이 때 전기자 주변속도는 몇m/s 인가? (단, 손실은 무시한다.)
  1. ① 11.78
  2. ② 18.56
  3. ③ 23.56
  4. ④ 30.04
정답 확인

정답 ③

17번
그림과 같은 회로에서 20Ω에 흐르는 전류는 몇 A 인가?
전기기능장 2017년 1회 17번 문제 그림
  1. ① 0.4
  2. ② 0.6
  3. ③ 1.0
  4. ④ 1.2
정답 확인

정답 ③

18번
금속관 공사 시 관을 접지하는데 사용하는 것은?
  1. ① 엘보
  2. ② 터미널 캡
  3. ③ 어스 클램프
  4. ④ 노출 배관용 박스
정답 확인

정답 ③

19번
고압 또는 특고압 가공전선로로부터 공급을 받는 수용장소 의 인입구 또는 이와 근접한 곳에 시설하여야 하는 것은?
  1. ① 정류기
  2. ② 피뢰기
  3. ③ 동기조상기
  4. ④ 직렬리액터
정답 확인

정답 ②

20번
표준 상태에서 공기의 절연이 파괴되는 전위 경도는 교류 (실효값)로 약 몇 [kV/cm]인가?
  1. ① 10
  2. ② 21
  3. ③ 30
  4. ④ 42
정답 확인

정답 ②

21번
변압기의 효율이 회전기의 효율보다 좋은 이유는?
  1. ① 동손이 적기 때문이다.
  2. ② 철손이 적기 때문이다.
  3. ③ 기계손이 없기 때문이다.
  4. ④ 동손과 철손이 모두 적기 때문이다.
정답 확인

정답 ③

22번
다음 ( ) 안에 알맞은 내용으로 옳은 것은?
전기기능장 2017년 1회 22번 문제 그림
  1. ① ㉮ 10, ㉯ 20
  2. ② ㉮ 15, ㉯ 25
  3. ③ ㉮ 20, ㉯ 30
  4. ④ ㉮ 25, ㉯ 35
정답 확인

정답 ③

23번
%동기 임피던스가 130%인 3상 동기 발전기의 단락비는 약 얼마인가?
  1. ① 0.66
  2. ② 0.77
  3. ③ 0.88
  4. ④ 0.99
정답 확인

정답 ②

24번
송전선에 코로나가 발생하면 무엇에 의해 전선이 부식되는 가?
  1. ① 수소
  2. ② 아르곤
  3. ③ 비소
  4. ④ 산화질소
정답 확인

정답 ④

25번
현수애자 4개를 1련으로 한 66kV 송전선로가 있다. 현수애 자 1개의 절연저항이 2000MΩ이라면 표준경간을 200m로 할 때 1km당의 누설 컨덕턴스는 약 몇 ℧인가?
  1. ① 0.58 × 10-9
  2. ② 0.63 × 10-9
  3. ③ 0.73 × 10-9
  4. ④ 0.83 × 10-9
정답 확인

정답 ②

26번
3상 유도전동기가 입력 50kW, 고정자 철손 2kW일 때 슬립 5%로 회전하고 있다면 기계적 출력은 몇 kW인가?
  1. ① 45.6
  2. ② 47.8
  3. ③ 49.2
  4. ④ 51.4
정답 확인

정답 ①

27번

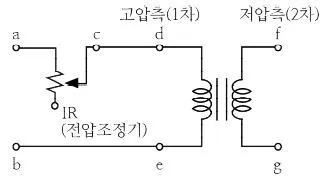

그림은 변압기의 단락시험 회로이다. 임피던스 전압과 정격 전류를 측정하기 위해 계측기를 연결해야 할 단자와 단락결 선을 하여야 하는 단자를 옳게 나타낸 것은?
전기기능장 2017년 1회 27번 문제 그림
  1. ① 임피던스 전압(a-b), 정격전류(c-d), 단락(e-g)
  2. ② 임피던스 전압(a-b), 정격전류(d-e), 단락(f-g)
  3. ③ 임피던스 전압(d-e), 정격전류(f-g), 단락(d-f)
  4. ④ 임피던스 전압(d-e), 정격전류(c-d), 단락(f-g)
정답 확인

정답 ④

28번
보호선과 전압선의 기능을 겸한 전선은?
  1. ① DV선
  2. ② PEM선
  3. ③ PEL선
  4. ④ PEN선
정답 확인

정답 ③

29번
10kW의 농형 유도전동기의 기동방법으로 가장 적당한 것 은?
  1. ① 전전압 기동법
  2. ② Y-Δ 기동법
  3. ③ 기동 보상기법
  4. ④ 2차 저항 기동법
정답 확인

정답 ②

30번
1 전자볼트(eV)는 약 몇 J 인가?
  1. ① 1.60 × 10-19
  2. ② 1.67 × 10-21
  3. ③ 1.72 × 10-24
  4. ④ 1.76 × 109
정답 확인

정답 ①

31번
다음 그림은 어떤 논리 회로인가?
  1. ① NOR
  2. ② NAND
  3. ③ exclusive OR(XOR)
  4. ④ exclusive NOR(XNOR)
정답 확인

정답 ①

32번
평형 3상 Δ부하에 선간전압 300V가 공급될때 선전류가 30A 흘렀다. 부하 1상의 임피던스는 몇 Ω인가?
  1. ① 10
  2. ② 10√3
  3. ③ 20
  4. ④ 30√3
정답 확인

정답 ②

33번

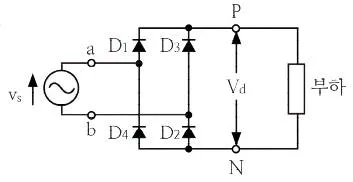

그림의 회로에서 입력 전원(vs)의 양(+)의 반주기 동안에 도 통하는 다이오드는?
전기기능장 2017년 1회 33번 문제 그림
  1. ① D1, D2
  2. ② D2, D3
  3. ③ D4, D1
  4. ④ D1, D3
정답 확인

정답 ①

34번
저압 가공 인입선의 시설기준이 아닌 것은?
  1. ① 전선은 나전선, 절연전선, 케이블을 사용할 것
  2. ② 전선이 케이블인 경우 이외에는 인장강도 2.30kN 이상일 것
  3. ③ 전선의 높이는 철도 또는 궤도를 횡단하는 경우에는 레 일면상 6.5m 이상일 것
  4. ④ 전선이 옥외용 비닐절연전선일 경우에는 사람이 접촉할 우려가 없도록 시설할 것
정답 확인

정답 ①

35번
전기회로에서 전류는 자기회로에서 무엇과 대응 되는가?
  1. ① 자속
  2. ② 기자력
  3. ③ 자속밀도
  4. ④ 자계의 세기
정답 확인

정답 ①

36번
전압계의 측정범위를 확대하기 위해 콘스탄탄 또는 망가닌 선의 저항을 전압계에 직렬로 접속하는데 이 때의 저항을 무엇이라고 하는가?
  1. ① 분류기
  2. ② 배율기
  3. ③ 분압기
  4. ④ 정류기
정답 확인

정답 ②

37번
220V인 3상 유도전동기의 전부하 슬립이 3%이다. 공급전압 이 200V가 되면 전부하 슬립은 약 몇 %가 되는가?
  1. ① 3.6
  2. ② 4.2
  3. ③ 4.8
  4. ④ 5.4
정답 확인

정답 ①

38번
GTO의 특성으로 옳은 것은?
  1. ① 게이트(gate)에 역방향 전류를 흘려서 주전류를 제어한 다.
  2. ② 소스(source)에 순방향 전류를 흘려서 주전류를 제어한 다.
  3. ③ 드레인(drain)에 역방향 전류를 흘려서 주전류를 제어한 다.
  4. ④ 드레인(drain)에 순방향 전류를 흘려서 주전류를 제어한 다.
정답 확인

정답 ①

39번
전력설비에 대한 설치 목적의 연결이 옳지 않은 것은?
  1. ① 소호 리액터 –지락전류 제한
  2. ② 한류 리액터 –단락전류 제한
  3. ③ 직렬 리액터 –충전전류 방전
  4. ④ 분로 리액터 –페란티 현상 방지
정답 확인

정답 ③

40번
다음은 어떤 게이트의 설명인가?
전기기능장 2017년 1회 40번 문제 그림
  1. ① OR 게이트
  2. ② AND 게이트
  3. ③ NAND 게이트
  4. ④ EX-OR 게이트
정답 확인

정답 ④

41번
파형률과 파고율이 같고 그 값이 1인 파형은?
  1. ① 고조파
  2. ② 삼각파
  3. ③ 구형파
  4. ④ 사인파
정답 확인

정답 ③

42번
지중에 매설되어 있는 케이블의 전식을 방지하기 위하여 누 설전류가 흐르도록 길을 만들어 금속표면의 부식을 방지하 는 방법은?
  1. ① 회생 양극법
  2. ② 외부 전원법
  3. ③ 강제 배류법
  4. ④ 배양법
정답 확인

정답 ③

43번
하나의 철심에 동일한 권수로 자기 인덕턴스 L[H]의 코일 두 개를 접근해서 감고, 이것을 자속 방향이 동일하도록 직 렬 연결할 때 합성 인덕턴스[H]는? (단, 두 코일의 결합계 수는 0.5 이다.)
  1. ① L
  2. ② 2L
  3. ③ 3L
  4. ④ 4L
정답 확인

정답 ③

44번
고·저압 진상용 콘덴서(SC)의 설치위치로 가장 효과적인 것 은?
  1. ① 부하와 중앙에 분산 배치하여 설치하는 방법
  2. ② 수전 모선단에 중앙 집중으로 설치하는 방법
  3. ③ 수전 모선단에 대용량 1개를 설치하는 방법
  4. ④ 부하 말단에 분산하여 설치하는 방법
정답 확인

정답 ④

45번
정격전압이 200V, 정격출력 50kW인 직류분권 발전기의 계 자 저항이 20Ω 일 때 전기자 전류는 몇 A인가?
  1. ① 10
  2. ② 20
  3. ③ 130
  4. ④ 260
정답 확인

정답 ④

46번
전압원 인버터에서 암 단락(arm short)을 방지하기 위한 방 법은?
  1. ① 데드타임 설정
  2. ② 스위칭 소자 양단에 커패시터 접속
  3. ③ 스위칭 소자 양단에 서지 흡수기 접속
  4. ④ 스위칭 소자 양단에 역병렬로 다이오드 접속
정답 확인

정답 ①

47번
16진수 B8516를 10진수로 표시하면?
  1. ① 738
  2. ② 1475
  3. ③ 2213
  4. ④ 2949
정답 확인

정답 ④

48번
진공 중에 2m 떨어진 2개의 무한 평형 도선에 단위 길이당 10-7N의 반발력이 작용할 때, 도선에 흐르는 전류는?
  1. ① 각 도선에 1A가 반대 방향으로 흐른다.
  2. ② 각 도선에 1A가 같은 방향으로 흐른다.
  3. ③ 각 도선에 2A가 반대 방향으로 흐른다.
  4. ④ 각 도선에 2A가 같은 방향으로 흐른다.
정답 확인

정답 ①

49번
철근콘크리트주로서 그 전체의 길이가 16m초과 20m 이하 이고, 설계하중이 6.8kN 이하인 것을 지반이 연약한 곳 이 외에 시설하려고 한다. 지지물의 기초 안전율을 고려하지 않고 철근 콘크리트주를 시설하려면 묻히는 깊이를 몇 m이 상으로 시설하여야 하는가?
  1. ① 2.5
  2. ② 2.8
  3. ③ 3.0
  4. ④ 3.2
정답 확인

정답 ②

50번
여자기(Exciter)에 대한 설명으로 옳은 것은?
  1. ① 주파수를 조정하는 것이다.
  2. ② 부하 변동을 방지하는 것이다.
  3. ③ 직류 전류를 공급하는 것이다.
  4. ④ 발전기의 속도를 일정하게 하는 것이다.
정답 확인

정답 ③

51번
변압기의 병렬운전 조건에 대한 설명으로 틀린 것은?
  1. ① 극성이 같아야 한다.
  2. ② 권수비, 1차 및 2차의 정격 전압이 같아야 한다.
  3. ③ 각 변압기의 저항과 누설 리액턴스비가 같아야 한다.
  4. ④ 각 변압기의 임피던스가 정격 용량에 비례하여야 한다.
정답 확인

정답 ④

52번
전력 원선도에서 구할 수 없는 것은?
전기기능장 2017년 1회 52번 문제 그림전기기능장 2017년 1회 52번 문제 그림전기기능장 2017년 1회 52번 문제 그림전기기능장 2017년 1회 52번 문제 그림전기기능장 2017년 1회 52번 문제 그림
  1. ① 선로손실
  2. ② 송전효율
  3. ③ 수전단 역률
  4. ④ 과도안정 극한전력 53. 의 라플라스 변환은?
정답 확인

정답 ④

54번
공사원가를 구성하고 있는 순공사 원가에 포함되지 않는 것 은?
전기기능장 2017년 1회 54번 문제 그림
  1. ① 경비
  2. ② 재료비
  3. ③ 노무비
  4. ④ 일반관리비
정답 확인

정답 ④

55번
3σ법의 관리도에서 공정이 관리 상태에 있는데도 불구 하고 관리상태가 아니라고 판정하는 제1종 과오는 약 몇 % 인가?
  1. ① 0.27
  2. ② 0.54
  3. ③ 1.0
  4. ④ 1.2
정답 확인

정답 ①

56번
검사의 종류 중 검사공정에 의한 분류에 해당되지 않는 것 은?
  1. ① 수입검사
  2. ② 출하검사
  3. ③ 출장검사
  4. ④ 공정검사
정답 확인

정답 ③

57번
워크 샘플링에 관한 설명 중 틀린 것은?
  1. ① 워크 샘플링은 일명 스냅리딩(Snap Reading)이라 불린 다.
  2. ② 워크 샘플링은 스톱워치를 사용하여 관측 대상을 순간적 으로 관측하는 것이다.
  3. ③ 워크 샘플링은 영국의 통계학자 L.H.C. Tippet가 가동률 조사를 위해 창안한 것이다.
  4. ④ 워크 샘플링은 사람의 상태나 기계의 가동 상태 및 작업 의 종류 등을 순간적으로 관측 하는 것이다.
정답 확인

정답 ②

58번
부적합품률이 20%인 공정에서 생산되는 제품을 매시간 10 개씩 샘플링 검사하여 공정을 관리하려고 한다. 이 때 측정 되는 시료의 부적합품 수에 대한 기댓값과 분산은 약 얼마 인가?
  1. ① 기댓값 : 1.6, 분산 : 1.3
  2. ② 기댓값 : 1.6, 분산 : 1.6
  3. ③ 기댓값 : 2.0, 분산 : 1.3
  4. ④ 기댓값 : 2.0, 분산 : 1.6
정답 확인

정답 ④

59번
설비배치 및 개선의 목적을 설명한 내용으로 가장 관계가 먼 것은?
  1. ① 재공품의 증가
  2. ② 설비투자 최소화
  3. ③ 이동거리의 감소
  4. ④ 작업자 부하 평준화
정답 확인

정답 ①

60번
설비보전조직 중 지역보전(area maintenance)의 장·단점에 해당하지 않는 것은?
  1. ① 현장 왕복 시간이 증가한다.
  2. ② 조업요원과 지역보전요원과의 관계가 밀접해진다.
  3. ③ 보전요원이 현장에 있으므로 생산 본위가 되며 생산의욕 을 가진다.
  4. ④ 같은 사람이 같은 설비를 담당하므로 설비를 잘 알며 충 분한 서비스를 할 수 있다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
