전기기능장 2016년 1회 기출문제

2016-04-02 시행 · 57문항

이 회차 문제 풀기 →
1번
고압 보안공사에서 전선을 경동선으로 사용하는 경우 지름 몇 ㎜ 이상의 것을 사용하여야 하는지 그 기준으로 옳은 것 은?
  1. ① 8
  2. ② 6
  3. ③ 5
  4. ④ 3
정답 확인

정답 ③

2번
제 2종 접지공사에 사용하는 접지선을 사람이 접촉할 우려가 있는 곳에 시설하는 경우, 접지극을 지중에서 철주 또는 기타 의 금속체로부터 몇 ㎝ 이상 떼어서 매설하여야 하는가?
  1. ① 80
  2. ② 100
  3. ③ 125
  4. ④ 150
정답 확인

정답 ②

3번
그림과 같은 회로에서 전류 I(A)는?
전기기능장 2016년 1회 3번 문제 그림
  1. ① -0.5
  2. ② -1.0
  3. ③ -1.5
  4. ④ -2.0
정답 확인

정답 ③

4번
일반 변전소 또는 이에 준하는 곳의 주요 변압기에 시설하여 야 하는 계측장치로 옳은 것은?
  1. ① 전류, 전력, 주파수
  2. ② 전압, 주파수 또는 역률
  3. ③ 전력, 주파수 또는 역률
  4. ④ 전압, 전류 또는 전력
정답 확인

정답 ④

5번
교류와 직류 양쪽 모두에 사용 가능한 전동기는?
  1. ① 단상 분권 정류자 전동기
  2. ② 단상 반발 전동기
  3. ③ 세이딩 코일형 전동기
  4. ④ 단상 직권 정류자 전동기
정답 확인

정답 ④

6번
송전단 전압 66kV, 수전단 전압 61kV인 송전선로에서 수전단 의 부하를 끊은 경우의 수전단 전압이 63kV이면 전압변동률 은 약 몇 % 인가?
  1. ① 2.8
  2. ② 3.3
  3. ③ 4.8
  4. ④ 8.2
정답 확인

정답 ②

7번
동기 전동기를 무부하로 하였을 때, 계자전류를 조정하면 동 기기는 L과 C소자와 같이 작동하고 계자전류를 어떤 일정 값 이하의 범위에서 가감하면 가변 리액턴스가 되고, 어떤 일정 값이상에서 가감하면 가변 커패시턴스로 작동한다 이와 같은 목적으로 사용되는 것은?
  1. ① 변압기
  2. ② 균압환
  3. ③ 제동권선
  4. ④ 동기조상기
정답 확인

정답 ④

8번
단권 변압기에 대한 설명이다. 틀린 것은?
  1. ① 3상에는 사용할 수 없다는 단점이 있다.
  2. ② 1차 권선과 2차 권선의 일부가 공통으로 되어 있다.
  3. ③ 동일 출력에 대하여 사용 재료 및 손실이 적고 효율이 높 다.
  4. ④ 단권 변압기는 권선비가 1에 가까울수록 보통 변압기에 비해 유리하다.
정답 확인

정답 ①

9번
JK FF에서 현재상태의 출력 Qn을 1로 하고, J입력에 0, K입 력에 0을 클럭펄스 CP에 rising edge의 신호를 가하게 되면 다음 상태의 출력 Qn+1은 무엇이 되는가?
전기기능장 2016년 1회 9번 문제 그림전기기능장 2016년 1회 9번 문제 그림
  1. ① 1
  2. ② 0
  3. ③ X
정답 확인

정답 ①

10번
합성수지몰드공사에 사용하는 몰드 홈의 폭과 깊이는 몇 ㎝ 이하가 되어야 하는가? (단, 두께는 1.2㎜ 이상이다.)
  1. ① 1.5
  2. ② 2.5
  3. ③ 3.5
  4. ④ 4.5
정답 확인

정답 ③

11번
3상 유도전동기의 2차 입력, 2차 동손 및 슬립을 각각 P2, P2c, s라 하면 이들의 관계식은?
전기기능장 2016년 1회 11번 문제 그림
  1. ① s=P2c+P2
  2. ② s=P2c-P2
  3. ③ s=P2c×P2
정답 확인

정답 ①

14번
변압기에서 여자전류를 감소시키려면?
  1. ① 접지를 한다.
  2. ② 우수한 절연물을 사용한다.
  3. ③ 코일의 권회수를 증가시킨다.
  4. ④ 코일의 권회수를 감소시킨다.
정답 확인

정답 ③

15번
역률을 개선하면 전력요금의 절감과 배전선의 손실경감, 전 압강하의 감소, 설비여력의 증가 등을 기할 수 있으나, 너무 과보상하면 역효과가 나타난다. 즉, 경부하시에 콘덴서가 과 대 삽입되는 경우의 결점에 해당되는 사항이 아닌 것은?
  1. ① 송전손실의 증가
  2. ② 전압변동폭의 감소
  3. ③ 모선 전압의 과상승
  4. ④ 고조파 왜곡의 증대
정답 확인

정답 ②

16번
전기설비기술기준의 판단기준에 의하여 전력용 커패시터의 뱅크용량이 15000kVA 이상인 경우에는 자동적으로 전로로 부터 자동 차단하는 장치를 시설하여야 한다. 장치를 시설 하여야 하는 기준으로 틀린 것은?
  1. ① 과전류가 생긴 경우에 동작하는 장치
  2. ② 과전압이 생긴 경우에 동작하는 장치
  3. ③ 내부에 고장이 생긴 경우에 동작하는 장치
  4. ④ 절연유의 농도변화가 있는 경우에 동작하는 장치
정답 확인

정답 ④

17번
그림은 동기발전기의 특성을 나타낸 곡선이다. 단락곡선은 어느 것인가? (단,Vn은 정격전압, In 정격전류, If 계자전류, Is는 단락전류이다.)
전기기능장 2016년 1회 17번 문제 그림
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ②

18번
변압기의 철손과 동손을 측정할 수 있는 시험으로 옳은 것 은?
  1. ① 철손 : 무부하시험, 동손 : 단락시험
  2. ② 철손 : 부하시험, 동손 : 유도시험
  3. ③ 철손 : 단락시험, 동손 : 극성시험
  4. ④ 철손 : 무부하시험, 동손 : 절연내력시험
정답 확인

정답 ①

19번
합성수지관 공사에 의한 저압 옥내배선의 시설 기준으로 틀 린 것은?
  1. ① 전선은 옥외용 비닐 절연전선을 사용할 것
  2. ② 습기가 많은 장소에 시설하는 경우 방습장치를 할 것
  3. ③ 전선은 합성수지관 안에서 접속점이 없도록 할 것
  4. ④ 관의 지지점간의 거리는 1.5m 이하로 할 것
정답 확인

정답 ①

20번
전등 및 소형기계기구의 용량합계가 25kVA, 대형 기계기구 8kVA의 학교에 있어서 간선의 전선 굵기 산정에 필요한 최 대 부하는 몇 kVA 인가? (단, 학교의 수용률은 70% 이다.)
  1. ① 18.5
  2. ② 28.5
  3. ③ 38.5
  4. ④ 48.5
정답 확인

정답 ②

21번
다음과 같은 회로에서 저항 R이 0Ω인 것을 사용하면 무슨 문제가 발생하는가?
전기기능장 2016년 1회 21번 문제 그림
  1. ① 저항 양단의 전압이 커진다.
  2. ② 저항 양단의 전압이 작아진다.
  3. ③ 낮은 전압이 인가되어 문제가 없다.
  4. ④ 스위치를 ON 했을 때 회로가 단락된다.
정답 확인

정답 ④

22번
그림과 같은 직렬형 인버터에 대해서 L=1mH, C=8㎌일 때 출력 주파수를 1kHz로 할 경우 거의 정현파의 출력전압 파 형이 얻어진다. 이 때 부하 저항 R은 몇 Ω인가?
전기기능장 2016년 1회 22번 문제 그림
  1. ① 13.5
  2. ② 18.5
  3. ③ 23.0
  4. ④ 27.5
정답 확인

정답 ②

23번
AND게이트 1개와 배타적 OR게이트 1개로 구성되는 회로 는?
  1. ① 전가산기 회로
  2. ② 반가산기 회로
  3. ③ 전비교기 회로
  4. ④ 반비교기 회로
정답 확인

정답 ②

24번
3상 전류원 인버터(CSI)에 관한 설명이다. 틀린 것은?
  1. ① 입력이 3상 교류이다.
  2. ② 일종의 병렬 인버터이다.
  3. ③ 출력 전류의 파형이 구형파이다.
  4. ④ 입력 임피던스의 값이 클수록 좋다.
정답 확인

정답 ①

25번
영상 변류기(ZCT)를 사용하는 계전기는?
  1. ① OCR
  2. ② SGR
  3. ③ UVR
  4. ④ DFR
정답 확인

정답 ②

26번
10진수 74210을 3초과 코드로 표시하면?
  1. ① 101001110101
  2. ② 011101000010
  3. ③ 010000010000
  4. ④ 111111111111
정답 확인

정답 ①

27번
평균 구면 광도 100cd의 전구 5개를 지름 10m인 원형의 방에 점등할 때 이방이 평균 조도는 약 몇 lx인가? (단, 조 명율은 0.5, 감광보상율은 1.5이다.)
  1. ① 24.5
  2. ② 26.7
  3. ③ 32.6
  4. ④ 48.2
정답 확인

정답 ②

28번
직류기에서 전기자 반작용을 방지하기 위한 보상권선의 전 류방향은?
  1. ① 계자 전류 방향과 같다.
  2. ② 계자 전류 방향과 반대이다.
  3. ③ 전기자 전류 방향과 같다.
  4. ④ 전기자 전류 방향과 반대이다.
정답 확인

정답 ④

29번
전등회로 절연전선을 동일한 셀룰라 덕트에 넣을 경우 그 크기는 전선의 피복을 포함한 단면적의 합계가 셀룰라 덕트 단면적의 몇 % 이하가 되도록 선정하여야 하는지 기준으로 옳은 것은?
  1. ① 20
  2. ② 32
  3. ③ 40
  4. ④ 48
정답 확인

정답 ①

30번
병렬 운전 중의 A, B 두 동기 발전기에서 A발전기의 여자를 B보다 강하게 하면 A발전기는 어떻게 변화 되는가?
  1. ① π/2앞선 전류가 흐른다.
  2. ② π/2뒤진 전류가 흐른다.
  3. ③ 동기화 전류가 흐른다.
  4. ④ 부하 전류가 증가한다.
정답 확인

정답 ②

31번
코로나 방지 대책으로 적당하지 않은 것은?
  1. ① 가선 금구를 개량한다.
  2. ② 복도체 방식을 채용한다.
  3. ③ 선간 거리를 증가시킨다.
  4. ④ 전선의 외경을 증가시킨다.
정답 확인

정답 ③

32번
30 V/m인 전계 내의 50V점에서 1C의 전하를 전계 방향으 로 70㎝이동한 경우 그 점의 전위는 몇 V인가?
  1. ① 71
  2. ② 29
  3. ③ 21
  4. ④ 19
정답 확인

정답 ②

33번
60㎐, 20극, 11400W의 3상 유도전동기가 슬립 5%로 운전 될 때 2차 동손이 600W이다. 이 전동기의 전부하시의 토크 는 약 몇 kg·m인가?
  1. ① 32.5
  2. ② 28.5
  3. ③ 24.5
  4. ④ 20.5
정답 확인

정답 ①

34번
용량이 같은 두 개의 콘덴서를 병렬로 접속하면 직렬로 접 속할 때보다 용량은 어떻게 되는가?
  1. ① 2배 증가한다.
  2. ② 4배 증가한다.
  3. ③ 1/2로 감소한다.
  4. ④ 1/4로 감소한다.
정답 확인

정답 ②

35번
100mH의 자기 인덕턴스에 220V, 60㎐의 교류 전압을 가하 였을 때 흐르는 전류는 약 몇 A인가?
  1. ① 1.86
  2. ② 3.66
  3. ③ 5.84
  4. ④ 7.24
정답 확인

정답 ③

36번

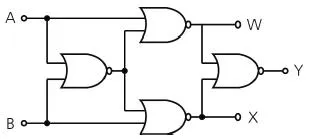

그림과 같은 회로는?
전기기능장 2016년 1회 36번 문제 그림
  1. ① 비교 회로
  2. ② 가산 회로
  3. ③ 반일치 회로
  4. ④ 감산 회로
정답 확인

정답 ①

37번
1500kW, 6000V, 60㎐의 3상 부하의 역률이 75%(뒤짐)이 다. 이 때 이부하의 무효분은 약 몇 kVar인가?
  1. ① 1092
  2. ② 1278
  3. ③ 1323
  4. ④ 1754
정답 확인

정답 ③

39번
그림과 같은 회로는 어떤 논리동작을 하는가? (단, A, B는 입력이며, F는 출력이다.)
전기기능장 2016년 1회 39번 문제 그림
  1. ① NAND
  2. ② NOR
  3. ③ AND
  4. ④ OR
정답 확인

정답 ②

40번
직류 발전기의 극수가 10극이고, 전기자 도체수가 500, 단 중 파권일 때 매극의 자속수가 0.01Wb이면 600rpm의 속도 로 회전할 때의 기전력은 몇 V 인가?
  1. ① 200
  2. ② 250
  3. ③ 300
  4. ④ 350
정답 확인

정답 ②

41번

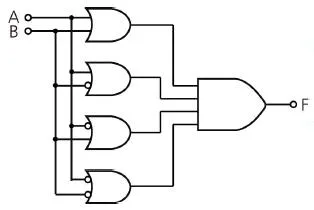

그림과 같은 논리회로의 논리함수는?
전기기능장 2016년 1회 41번 문제 그림전기기능장 2016년 1회 41번 문제 그림
  1. ① 0
  2. ② 1
  3. ③ A
정답 확인

정답 ①

42번
전격살충기를 시설 할 경우 전격격자와 시설물 또는 식물 사이의 이격거리는 몇 ㎝ 이상 이어야 하는가?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ③

43번
저압 연접인입선의 시설기준으로 옳은 것은?
  1. ① 옥내를 통과하여 시설할 것
  2. ② 폭 4m를 초과하는 도로를 횡단하지 말 것
  3. ③ 지름은 최소 1.5mm2 이상의 경동선을 사용할 것
  4. ④ 인입선에서 분기하는 점으로부터 100m를 초과하지 말 것
정답 확인

정답 ④

44번
소맥분, 전분, 기타의 가연성 분진이 존재하는 곳의 저압 옥 내배선 공사방법으로 적합하지 않은 것은?
  1. ① 합성수지관 공사
  2. ② 금속관 공사
  3. ③ 가요전선관 공사
  4. ④ 케이블 공사
정답 확인

정답 ③

45번
3상 3선식 선로에서 수전단 전압 6.6kV, 역률 80%(지상), 600kVA의 3상 평형부하가 연결되어 있다. 선로의 임피던스 R=3Ω, X=4Ω인 경우 송전단 전압은 약 몇 V인가?
  1. ① 6852
  2. ② 6957
  3. ③ 7037
  4. ④ 7543
정답 확인

정답 ③

46번
다음 중 SCR에 대한 설명으로 가장 옳은 것은?
  1. ① 게이트 전류로 애노드 전류를 연속적으로 제어 할 수 있 다.
  2. ② 쌍방향성 사이리스터이다.
  3. ③ 게이트 전류를 차단하면 애노드 전류가 차단된다.
  4. ④ 단락상태에서 애노드 전압을 0 또는 부(-)로 하면 차단 상태로 된다.
정답 확인

정답 ④

47번
최대 사용전압이 7kV 이하인 발전기의 절연 내력을 시험하 고자 한다. 최대사용전압의 몇 배의 전압으로 권선과 대지 사이에 연속하여 몇 분간 가하여야 하는지 그 기준을 옳게 나타낸 것은?
  1. ① 1.5배, 10분
  2. ② 2배, 10분
  3. ③ 1.5배, 1분
  4. ④ 2배, 1분
정답 확인

정답 ①

48번
전력 원선도에서 구할 수 없는 것은?
  1. ① 조상용량
  2. ② 과도안정 극한전력
  3. ③ 송전손실
  4. ④ 정태안정 극한전력
정답 확인

정답 ②

49번
3상 유도 전동기의 제동방법 중 슬립의 범위를 1~2 사이로 하여 제동하는 방법은?
  1. ① 역상제동
  2. ② 직류제동
  3. ③ 단상제동
  4. ④ 회생제동
정답 확인

정답 ①

50번
방향 계전기의 기능에 대한 설명으로 옳은 것은?
  1. ① 예정된 시간지연을 가지고 응동(應動)하는 것을 목적으로 한 계전기이다.
  2. ② 계전기가 설치된 위치에서 보는 전기적 거리등을 판별해 서 동작한다.
  3. ③ 보호구간으로 유입하는 전류와 보호구간에서 유출되는 전류와의 벡터차와 출입하는 전류와의 관계비로 동작하 는 계전기이다.
  4. ④ 2개 이상의 벡터량 관계위치에서 동작하며 전류가 어느 방향으로 흐르는가를 판정하는 것을 목적으로 하는 계전 기이다.
정답 확인

정답 ④

51번
나전선 상호 또는 나전선과 절연전선, 캡타이어 케이블 또 는 케이블과 접속하는 경우의 설명으로 옳은 것은?
  1. ① 접속슬리브(스프리트슬리브 제외), 전선 접속기를 사용하 여 접속하여야 한다.
  2. ② 접속부분의 절연은 전선 절연물의 80% 이상의 절연효력 이 있는 것으로 피복하여야 한다.
  3. ③ 접속부분의 전기저항을 증가시켜야 한다.
  4. ④ 전선의 강도는 30%이상 감소하지 않아야 한다.
정답 확인

정답 ①

52번
출력 10kVA, 정격 전압에서 철손이 85W,뒤진 역률 0.8, 3/4부하에서 효율이 가장 큰 단상 변압기가 있다. 역률 1 일 때 최대 효율은 약 몇 %인가?
  1. ① 96.2
  2. ② 97.8
  3. ③ 98.8
  4. ④ 99.1
정답 확인

정답 ②

53번
총 설비용량 80kW, 수용률 60%, 부하율 75%인 부하의 평 균전력은 몇 kW인가?
  1. ① 36
  2. ② 64
  3. ③ 100
  4. ④ 178
정답 확인

정답 ①

54번
3상 전파 정류회로에서 부하는 100Ω의 순저항 부하이고, 전원 전압은 3상 220V(선간전압), 60㎐이다. 평균 출력전압 (V) 및 출력전류(A)는 각각 얼마인가?
  1. ① 149V, 1.49A
  2. ② 297V, 2.97A
  3. ③ 381V, 3.81A
  4. ④ 419V, 4.19A
정답 확인

정답 ②

55번
어떤 작업을 수행하는데 작업소요시간이 빠른 경우 5시간, 보통이면 8시간, 늦으면 12시간 걸린다고 예측 되었다면 3 점 견적법에 의한 기대 시간치와 분산을 계산하면 약 얼마 인가?
  1. ① te=8.0, б2=1.17
  2. ② te=8.2, б2=1.36
  3. ③ te=8.3, б2=1.17
  4. ④ te=8.3, б2=1.36
정답 확인

정답 ②

56번
계량값 관리도에 해당되는 것은?
  1. ① c관리도
  2. ② u관리도
  3. ③ R관리도
  4. ④ np관리도
정답 확인

정답 ③

57번
작업측정의 목적 중 틀린 것은?
  1. ① 작업개선
  2. ② 표준시간 설정
  3. ③ 과업관리
  4. ④ 요소작업 분할
정답 확인

정답 ④

58번
일반적으로 품질코스트 가운데 가장 큰 비율을 차지하는 것 은?
  1. ① 평가코스트
  2. ② 실패코스트
  3. ③ 예방코스트
  4. ④ 검사코스트
정답 확인

정답 ②

59번
계수 규준형 샘플링 검사의 OC곡선에서 좋은 로트를 합격 시키는 확률을 뜻하는 것은? (단, α는 제1종과오, β는 제2 종과오이다.)
  1. ① α
  2. ② β
  3. ③ 1-α
  4. ④ 1-β
정답 확인

정답 ③

60번
정규분포에 관한 설명 중 틀린 것은?
  1. ① 일반적으로 평균치가 중앙값보다 크다.
  2. ② 평균을 중심으로 좌우대칭의 분포이다.
  3. ③ 대체로 표준편차가 클수록 산포가 나쁘다고 본다.
  4. ④ 평균치가 0이고 표준편차가 1인 정규분포를 표준정규분 포라 한다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
