전기기능장 2009년 2회 기출문제

2009-07-12 시행 · 55문항

이 회차 문제 풀기 →
1번
논리식 A • (A+B)를 간단히 하면?
  1. ① A'
  2. ② B
  3. ③ A • B
  4. ④ A
정답 확인

정답 ④

2번
시공이 불편하고 포설공사비의 고사, 공기의 지연등 난점을 해결한 지중 전선관으로 사용하는 것은?
  1. ① 흄관
  2. ② 동관
  3. ③ PVC관
  4. ④ ELP관
정답 확인

정답 ④

3번
다음 중 크로우링 현상은 어느 것에서 일어나는가?
  1. ① 농형 유도전동기
  2. ② 직류 직권전동기
  3. ③ 회전 변류기
  4. ④ 3상 변압기
정답 확인

정답 ①

4번
과전압이 걸리기 쉬운 옥외용 네온사인의 조광회로에 사용되 는 소자는?
  1. ① SCR
  2. ② TRIAC
  3. ③ SSS
  4. ④ TR
정답 확인

정답 ③

5번
직류 분권 전동기의 공급전압의 극성을 반대로 하였을 때 다 음 중 옳은 것은?
  1. ① 회전 방향은 변하지 않는다.
  2. ② 회전 방향이 반대로 된다.
  3. ③ 회전하지 않는다.
  4. ④ 발전기로 된다.
정답 확인

정답 ①

6번

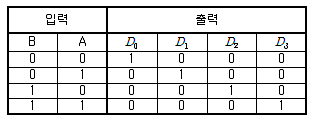

다음은 무엇을 나타내는 진리표인가?
전기기능장 2009년 2회 6번 문제 그림
  1. ① 디코더
  2. ② 인코더
  3. ③ 카운터
  4. ④ 멀티플렉서
정답 확인

정답 ①

7번
랙(rack)을 이용한 배선방법은 어떤 전선로에 사용되는가?
  1. ① 저압 가공 선로
  2. ② 고압 가공 선로
  3. ③ 저압 지중 선로
  4. ④ 고압 지중 선로
정답 확인

정답 ①

8번
다음 중 3상 권선형 유도전동기를 사용하는 주된 이유는?
  1. ① 효율 향상
  2. ② 역률 개선
  3. ③ 기동 특성의 향상
  4. ④ 소용량 기기에 적용
정답 확인

정답 ③

9번
특별고압은 몇 [V]를 초과하는 전압을 말하는가?
  1. ① 3300
  2. ② 6600
  3. ③ 7000
  4. ④ 9000
정답 확인

정답 ③

10번
Δ결선 변압기의 1대가 고장으로 제거되어 V결선으로 할 때 공급 가능한 전력은 고장전의 약 몇 [%]인가?
  1. ① 57.7
  2. ② 66.6
  3. ③ 75
  4. ④ 86.6
정답 확인

정답 ①

11번
동기기의 전기자 권선법이 아닌 것은?
  1. ① 분포권
  2. ② 2층권
  3. ③ 중권
  4. ④ 전절권
정답 확인

정답 ④

12번
5[Ω]의 저항 10개를 직렬 접속하면 병렬 접속시의 몇 배가 되는가?
  1. ① 20
  2. ② 50
  3. ③ 100
  4. ④ 250
정답 확인

정답 ③

13번
다음 그림의 회로 명칭은?
전기기능장 2009년 2회 13번 문제 그림
  1. ① D 플립플롭
  2. ② T 플립플롭
  3. ③ J-K 플립플롭
  4. ④ R-S 플립플롭
정답 확인

정답 ①

14번
농형 유도전동기의 속도제어를 위한 1차 주파수 제어방식이 아닌 것은?
  1. ① 전압, 주파수 제어
  2. ② 벡터 제어
  3. ③ 슬립, 주파수 제어
  4. ④ 일정전압 제어
정답 확인

정답 ④

15번
가공전선로의 지지물로부터 다른 지지물을 거치지 아니하고 수용장소의 붙임점에 이르는 가공전선을 무엇이라 하는가?
  1. ① 연접 인입선
  2. ② 가공 인입선
  3. ③ 전선로
  4. ④ 옥측배선
정답 확인

정답 ②

16번
고체 유전체의 파괴시험을 기름(oil) 중에서 행하는 이유로 가장 적당한 것은?
  1. ① 매질효과를 없애기 위하여
  2. ② 연면섬락을 방지하기 위하여
  3. ③ 선행 불꽃방전을 방지하기 위하여
  4. ④ 공기 중에서의 실행에 따른 위험을 방지하기 위하여
정답 확인

정답 ②

17번
동일한 굵기의 전선을 동일관내에 넣는 경우 금속관의 굵기 를 선정할 때 전선의 피복을 포함한 단면적의 총 합계가 관 내 단면적의 최대 몇 [%] 이하가 되도록 선정해야 하는가?
  1. ① 32
  2. ② 40
  3. ③ 48
  4. ④ 55
정답 확인

정답 ③

18번
전선에 대한 약호 중에서 HIV는 무엇을 말하는가?
  1. ① 인입용 비닐절연전선
  2. ② 내열용 비닐절연전선
  3. ③ 옥외용 비닐절연전선
  4. ④ 형광방전등용 비닐절연전선
정답 확인

정답 ②

19번
다음 논리회로는 무엇이라 하는가?
전기기능장 2009년 2회 19번 문제 그림
  1. ① 반가산기
  2. ② 반감산기
  3. ③ 전가산기
  4. ④ 전감산기
정답 확인

정답 ②

20번
SCR에 대한 설명 중 옳지 않은 것은?
  1. ① 게이트 전류로 턴-온 할 수 있다.
  2. ② 역전압이 걸리면 턴-오프 할 수 있다.
  3. ③ 턴-온시 게이트 전류를 차단하면 소호된다.
  4. ④ 애노드, 게이트, 캐소드 구간의 3 단자이다.
정답 확인

정답 ③

21번
다음 중 전선 접속에 관한 설명으로 옳지 않은 것은?
  1. ① 전선의 세기를 60[%] 이상 유지해야 한다.
  2. ② 접속 부분의 전기 저항을 증가시켜서는 안된다.
  3. ③ 절연을 원래의 절연효력이 있는 텥이프로 충분히 한다.
  4. ④ 접속 슬리브나 전선 접속기구를 사용하여 접속하거나 또 는 납땜을 한다.
정답 확인

정답 ①

22번
생산 공장 작업의 자동화에 널리 사용되며, 바이메탈과 조 합하여 실내 난방 장치의 자동 온도 조절에 사용되는 스위 치는?
  1. ① 압력 스위치
  2. ② 부동 스위치
  3. ③ 수은 스위치
  4. ④ 타임 스위치
정답 확인

정답 ③

23번
다음 중 배전 변전소에서 전력용 콘덴서를 설치하는 주된 목적은?
  1. ① 변압기 보호
  2. ② 선로 보호
  3. ③ 역률 개선
  4. ④ 코로나손 방지
정답 확인

정답 ③

24번
동기조상기를 과여자로 해서 운전하였을 때 나타나는 현상 이 아닌 것은?
  1. ① 리액터로 작용한다.
  2. ② 전압강하를 감소시킨다.
  3. ③ 진상전류를 취한다.
  4. ④ 콘덴서를 작용한다.
정답 확인

정답 ①

25번
다음의 진리표를 만족하는 논리회로는? (단, A, B는 입력이 고, 출력 S:Sum, C0:Carry 임)
전기기능장 2009년 2회 25번 문제 그림
  1. ① EX-OR 회로
  2. ② 비교 회로
  3. ③ 반가산기 회로
  4. ④ Latch 회로
정답 확인

정답 ③

26번
다음 중 UPS의 기능으로서 옳은 것은?
  1. ① 3상 전파정류 방식
  2. ② 가변주파수 공급 가능
  3. ③ 무정전 전원공급 가능
  4. ④ 고조파방지 및 정류평활
정답 확인

정답 ③

27번
금속 몰드의 접지공사는 몇 종 접지 공사를 하여야 하는가?
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별3종 접지공사
정답 확인

정답 ③

28번
2진수 (1001)2를 그레이코드(Gray Code)로 변환한 값은?
  1. ① (1110)G
  2. ② (1101)G
  3. ③ (1111)G
  4. ④ (1100)G
정답 확인

정답 ②

29번
다음 중 마이크로프로세서의 구조를 가장 잘 표현한 수식 은?
  1. ① ALU + CU
  2. ② ALU + CU + ROM
  3. ③ ALU + CU + RAM
  4. ④ ALU + CU + REGISTER
정답 확인

정답 ④

30번
변압기의 전압변동률을 작게 하려면 어떻게 해야 하는가?
  1. ① 권선의 리액턴스를 작게 한다.
  2. ② 권선의 임피던스를 크게 한다.
  3. ③ 권수비를 작게 한다.
  4. ④ 권수비를 크게 한다.
정답 확인

정답 ①

31번
동기 임피던스가 작은 동기발전기는?
  1. ① 단락비가 작다.
  2. ② 전기자 반작용이 작다.
  3. ③ 전압변동률이 크다.
  4. ④ 과부하 내량이 작다.
정답 확인

정답 ②

32번
주상변압기 철심용 규소강판의 두께는 보통 몇 mm정도를 사용하는가?
  1. ① 0.01
  2. ② 0.05
  3. ③ 0.35
  4. ④ 0,85
정답 확인

정답 ③

33번
권수비 1:2의 단상 센터탭형 전파정류회로에서 전원전압이 100[V]라면 직류전압은 약 몇 [V]인가?
  1. ① 90
  2. ② 100
  3. ③ 110
  4. ④ 140
정답 확인

정답 ①

34번
옥내 배선 회로에 누전이 발생 했을 때 이를 감지하고, 회 로를 자동 차단하여, 감전사고 및 화재를 방지할 수 있는 것은?
  1. ① 커버 나이프 스위치
  2. ② 세프티 스위치
  3. ③ 배선용 차단기
  4. ④ 누전 차단기
정답 확인

정답 ④

35번
낮은 전압에서 큰 저항을 나타내며, 높은 전압에서는 작은 저항을 갖는 소자는?
  1. ① 서미스터
  2. ② 바랙터
  3. ③ 바리스터
  4. ④ 사이리스터
정답 확인

정답 ③

36번
Z-80 마이크로 프로세서에서 쌍방향 버스는?
  1. ① Address bus
  2. ② Control bus
  3. ③ Data bus
  4. ④ ALU
정답 확인

정답 ③

38번
전기회로에 100[V] 라는 표시가 있다. 여기서 100[V]는 무 엇을 나타내는가?
  1. ① 최대값
  2. ② 실효값
  3. ③ 평균값
  4. ④ 파고율
정답 확인

정답 ②

39번
역률 80[%], 300[kW]의 전동기를 95[%]의 역률로 개선하 는데 필요한 콘덴서의 용량은 약 몇 [kVA]가 필요한가?
  1. ① 32
  2. ② 63
  3. ③ 87
  4. ④ 126
정답 확인

정답 ④

40번
공사원가는 공사시공 과정에서 발생한 항목의 합계액을 말 하는데 여기에 포함되지 않는 것은?
  1. ① 경비
  2. ② 재료비
  3. ③ 노무비
  4. ④ 일반관리비
정답 확인

정답 ④

41번
1전자 볼트(eV)는 약 몇 J인가?
  1. ① 1.60×10-19
  2. ② 1.67×10-21
  3. ③ 1.72×10-24
  4. ④ 1.76×109
정답 확인

정답 ①

42번
명령이 내려진 후 실제로 데이터를 판독(read) 또는 기록 (write)되기 시작할 때까지의 소요 시간을 무엇이라 하는가?
  1. ① Access time
  2. ② Write time
  3. ③ Delay time
  4. ④ Transmission time
정답 확인

정답 ①

43번
전동기가 매분 1200 회전하여 9.42[kW]의 출력이 나올 때 토크는 약 몇[kg·m]인가?
  1. ① 6.65
  2. ② 6.90
  3. ③ 7.65
  4. ④ 7.90
정답 확인

정답 ③

44번
다음 설명 중 옳은 것은?
  1. ① 인덕턴스를 직렬 연결하면 리액턴스가 커진다.
  2. ② 저항을 병렬 연결하면 합성저항은 커진다.
  3. ③ 콘덴서를 직렬 연결하면 용량이 커진다.
  4. ④ 유도 리액턴스는 주파수에 반비례한다.
정답 확인

정답 ①

45번
어느 면의 단위 면적으로부터 발산하는 광속을 무엇이라 하 는가?
  1. ① 광도
  2. ② 조도
  3. ③ 광속발산도
  4. ④ 휘도
정답 확인

정답 ③

46번
다음 중 Cache memory에 대한 설명으로 옳지 않은 것은?
  1. ① 주기억장치의 유효 access time을 줄이기 위해서 사용 된다.
  2. ② 캐시 메모리의 관리는 주로 하드웨어에 의해서 구현 한 다.
  3. ③ 캐시 메모리를 사용하면 User에게 실제의 기억공간보다 더 넓은 주소 공간을 제공한다.
  4. ④ 캐시 메모리를 가진 컴퓨터의 성능을 나타내는 척도의 하나로 적중률을 사용하며, 그 적중률은 높을수록 좋다.
정답 확인

정답 ③

47번
다음 중 전류의 열작용과 관계있는 법칙은?
  1. ① 옴의 법칙
  2. ② 키르히호프의 법칙
  3. ③ 줄의 법칙
  4. ④ 플레밍의 법칙
정답 확인

정답 ③

48번
비투자율 1500인 자로의 평균 길이 50cm, 단면적 30cm2인 철심에 감긴, 권수 425회의 코일에 0.5[A]의 전류가 흐르 때 저축된 전자(電磁)에너지는 약 몇 J인가?
  1. ① 0.25
  2. ② 2.73
  3. ③ 4.96
  4. ④ 15.3
정답 확인

정답 ①

50번
인버터 제어라고도 하며 유도전동기에 인가되는 전압과 주 파수를 변환시켜 제어하는 방식은?
  1. ① VVVF 제어방식
  2. ② 궤환 제어방식
  3. ③ 워드레오나드 제어방식
  4. ④ 1단속도 제어방식
정답 확인

정답 ①

51번
다음 중 온도에 따라 저항값이 부(-)의 방향으로 변화하는 특수 반도체는?
  1. ① 서미스터
  2. ② 바리스터
  3. ③ SCR
  4. ④ PUT
정답 확인

정답 ①

52번
언어 프로세서 중 object file을 생성하지 않고 번역 즉시 실 행하는 것은?
  1. ① Assembler
  2. ② compiler
  3. ③ debugger
  4. ④ interpreter
정답 확인

정답 ④

53번
2진수 10011의 2의 보수 표현으로 옳은 것은?
  1. ① 01101
  2. ② 10010
  3. ③ 01100
  4. ④ 01010
정답 확인

정답 ①

55번
ASME(American Society of Mechanical Engineers)에서 정 의하고 있는 제품공정 분석표에서 사용되는 기호 중 “저장 (Storage)”을 표현한 것은?
  1. ① O
  2. ② D
  3. ③ □
  4. ④ ∇
정답 확인

정답 ④

56번
다음 중 사내표준을 작성할 때 갖추어야 할 요건으로 옳지 않은 것은?
  1. ① 내용이 구체적이고 주관적일 것
  2. ② 장기적 방침 및 체계 하에서 추진할 것
  3. ③ 작업표준에는 수단 및 행동을 직접 제시할 것
  4. ④ 당사자에게 의견을 말하는 기회를 부여하는 절차로 정할 것
정답 확인

정답 ①

57번
다음 중 신제품에 대한 수요예측방법으로 가장 적절한 것 은?
  1. ① 시장조사법
  2. ② 이동평균법
  3. ③ 지수평활법
  4. ④ 최소자승법
정답 확인

정답 ①

60번
어떤 측정법으로 동일 시료를 무한횟수 측정하였을 때 데이 터 분포의 평균치와 모집단 참값과의 차를 무엇이라 하는 가?
  1. ① 편차
  2. ② 신뢰성
  3. ③ 정확성
  4. ④ 정밀도 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
