전기기능장 2009년 1회 기출문제

2009-03-29 시행 · 56문항

이 회차 문제 풀기 →
1번
인덕턴스 L=20[mH]인 코일에 실효값 V=50[V], 주파수 f=60[Hz]인 정현파 전압을 인가했을 때 코일에 축적되는 평 균 자기 에너지 WL[J]는 약 얼마인가?
  1. ① 6.3
  2. ② 4.4
  3. ③ 0/63
  4. ④ 0.44
정답 확인

정답 ④

3번
합성수지관 상호 및 관과 박스는 접속시에 삽입하는 깊이를 관 바깥지름의 몇 배 이상으로 하여야 하는가? (단, 접착제를 사용하지 않는다.)
  1. ① 0.8
  2. ② 1.0
  3. ③ 1.2
  4. ④ 1.4
정답 확인

정답 ③

4번
사이리스터의 유지전류(holding current)에 관한 설명으로 옳 은 것은?
  1. ① 사이리스터가 턴온(turn on) 하기 시작하는 순전류
  2. ② 게이트를 개방한 상태에서 사이리스터가 도통상태를 유지 하기 위한 최소의 순전류
  3. ③ 사이리스터의 게이트를 개방한 상태에서 전압을 상승 하 면 급히 증가하게 되는 순전류
  4. ④ 게이트 전압을 인가한 후에 급히 제거한 상태에서 도통상 태가 유지되는 최소의 순전류
정답 확인

정답 ②

5번
인스트럭션(Instruction)의 길이를 줄이는 방법이 아닌 것은?
  1. ① PC(prongram counter)를 사용한다.
  2. ② 다음 인스트럭션의 주소를 인스트럭션에 포함시킨다.
  3. ③ 오퍼랜드(Operand)중의 하나의 결과를 저장한다.
  4. ④ 레지스터내에 있는 자료만을 오퍼레이션(Operation)에 사 용한다.
정답 확인

정답 ②

6번
발광소자와 수광소자를 하나의 용기에 넣어 외부의 빛을 차 단한 구조로 출력 측의 전기적인 조건이 입력 측에 전혀 영 향을 끼치지 않는 소자는?
  1. ① 포토 다이오드
  2. ② 포토 트랜지스터
  3. ③ 서미스터
  4. ④ 포토 커플러
정답 확인

정답 ④

7번
각 상의 임피던스가 Z=6+j8[Ω]인 평형 Y결선 부하에 선간전 압 220[V]의 대칭 3상전압을 인가하였을 때 흐르는 선전류 는 약 몇[A]인가?
  1. ① 8.7
  2. ② 10.5
  3. ③ 12.7
  4. ④ 17.5
정답 확인

정답 ③

8번
산술 및 논리연산의 결과를 일시 보존하는 레지스터는?
  1. ① Accumulator
  2. ② Instruction register
  3. ③ Arithmetic register
  4. ④ Storage register
정답 확인

정답 ①

9번
다음 중 바리스터(Varister)의 주된 용도는?
  1. ① 전압 증폭용
  2. ② 서지전압에 대한 회로 보호용
  3. ③ 출력전류 조정용
  4. ④ 과전류방지 보호용
정답 확인

정답 ②

10번
다음 중 지중 송전선로의 구성 방식이 아닌 것은?
  1. ① 방사상 환상 방식
  2. ② 루프 방식
  3. ③ 가지식 방식
  4. ④ 단일 유닛 방식
정답 확인

정답 ③

11번
동기 전동기의 여자 전류가 증가하면 어떤 현상이 생기나?
  1. ① 토크가 증가한다.
  2. ② 전기자 전류의 위상이 앞선다.
  3. ③ 난조가 생긴다.
  4. ④ 앞선 무효 전류가 흐르고 유도 기전력은 높아진다.
정답 확인

정답 ②

12번
회로에서 단자 AB간의 합성저항은 몇 [Ω]인가?
전기기능장 2009년 1회 12번 문제 그림
  1. ① 10
  2. ② 12
  3. ③ 15
  4. ④ 30
정답 확인

정답 ②

13번
C[F]의 콘덴서에 V[V]의 전압을 가한 결과 Q[C]의 전기량 이 충전되었다. 이 콘덴서에 저장된 에너지 [J]는 어떻게 표현되는가?
  1. ① 2CV2
  2. ② 2CV
  3. ③ 1/2CV2
  4. ④ 1/2CV
정답 확인

정답 ④

14번
다음 중 전선의 접속 원칙이 아닌 것은?
  1. ① 전선의 허용전류에 의하여 접속 부분의 온도 상승값이 접속부 이외의 온도 상승값을 넘지 않도록 한다.
  2. ② 접속 부분은 접속관, 기타의 기구를 사용한다.
  3. ③ 전선의 강도를 30% 이상 감소시키지 않는다.
  4. ④ 구리와 알루미늄 등 다른 종류의 금속 상호간을 접속할 때에는 접속부에 전기적 부식이 생기지 않도록 한다.
정답 확인

정답 ③

15번
3상 동기 발전기를 병렬 운전시키는 경우 고려하지 않아도 되는 조건은?
  1. ① 기전력의 위상이 같을 것
  2. ② 회전수가 같을 것
  3. ③ 기전력의 크기가 같을 것
  4. ④ 상회전 방향이 같을 것
정답 확인

정답 ②

16번
사이리스터를 이용한 정류회로에서 직류전압의 맥동률이 가 장 작은 정류 회로는?
  1. ① 단상 반파 정류회로
  2. ② 단상 반파 정류회로
  3. ③ 3상 전파 정류회로
  4. ④ 3상 반파 정류회로
정답 확인

정답 ③

17번
단상 직권 정류자 전동기의 회전 속도를 높이는 이유는?
  1. ① 전기자에 유도되는 역기전력을 적게 한다.
  2. ② 역률을 개선한다.
  3. ③ 토크를 증가시킨다.
  4. ④ 리액턴스 강하를 크게 한다.
정답 확인

정답 ②

18번
동기기의 전기자 도체에 유기되는 기전력의 크기는 그 주파 수를 2배로 했을 경우 어떻게 되는가?
  1. ① 2배로 증가
  2. ② 2배로 감소
  3. ③ 4배로 증가
  4. ④ 4배로 감소
정답 확인

정답 ①

19번
3상 동기 발전기의 각 상의 유기 기전력 중에서 제5고조파 를 제거하려면 코일 간격/극 간격을 어떻게 하면 되는가?
  1. ① 0.5
  2. ② 0.6
  3. ③ 0.7
  4. ④ 0.8
정답 확인

정답 ④

20번
마이크로 프로세서의 주소버스(ADDRESS BUS)선의 수가 “20”인 경우, 접근할 수 있는 최대 메모리의 크기는 몇 byte인가?
  1. ① 256
  2. ② 512
  3. ③ 1K
  4. ④ 1M
정답 확인

정답 ④

21번
다음 중 플립플롭 회로에 대한 설명으로 잘못된 것은?
  1. ① 두 가지 안정 상태를 갖는다.
  2. ② 쌍안정 멀티바이브레이터이다.
  3. ③ 반도체 메모리 소자로 이용된다.
  4. ④ 트리거 펄스 1개마다 1개의 출력펄스를 얻는다.
정답 확인

정답 ④

22번
빌딩의 부하 설비 용량이 2000[kW], 부하역률 90[%], 수 용률이 75[%]일 때 수전 설비의 용량은 약 몇[KVA]인가?
  1. ① 1554
  2. ② 1666
  3. ③ 1800
  4. ④ 2400
정답 확인

정답 ②

23번
다음 중 보호선과 전압선의 기능을 겸한 전선은?
  1. ① PEM선
  2. ② PEL선
  3. ③ PEN선
  4. ④ DV선
정답 확인

정답 ②

24번
TRIAC을 사용하여 소용량 저항부하의 AC 전력제어를 하려 고 한다. 게이트용 소자로 가장 간단히 사용 할 수 있는 것 은?
  1. ① UJT
  2. ② PUT
  3. ③ DIAC
  4. ④ SUS
정답 확인

정답 ③

25번
셀룰로이드, 성냥, 석유류 등 기타 가연성 위험물질을 제조 또는 저장하는 장소의 배선에서 사용할 수 없는 공사 방법 은?
  1. ① 케이블 공사
  2. ② 금속관 공사
  3. ③ 애자 사용 공사
  4. ④ 합성수지관 공사
정답 확인

정답 ③

26번
고속의 입·출력장치와 메모리간에 CPU를 통하지 않고 직접 데이터를 주고 받는 입·출력 제어방법을 무엇이라 하는가?
  1. ① Interrupt
  2. ② DMA(Diredt memory Access)
  3. ③ time sharing
  4. ④ interruption
정답 확인

정답 ②

27번
다음 중 저압 연접인입선의 시설기준으로 옳지 않은 것은?
  1. ① 인입선에서 분기되는 점에서 100m를 초과하지 말것
  2. ② 폭 5m를 초과하는 도로를 횡단하지 말 것
  3. ③ 옥내를 관통하지 말 것
  4. ④ 지름은 최소 4.0mm 이상의 경동선을 사용할 것
정답 확인

정답 ④

29번
변압기에서 부하전류 및 전압은 일정하고, 주파수만 낮아지 면 변압기는 어떠헥 되는가?
  1. ① 철손이 증가한다.
  2. ② 철손이 감소한다.
  3. ③ 동손이 증가한다.
  4. ④ 동손이 감소한다.
정답 확인

정답 ①

30번
프로그램 작성 후 기계어 번역 때나 수행할 때 문법적, 논 리적 오류를 찾아서 바로 고치는 작업을 무엇이라 하는가?
  1. ① loading
  2. ② editing
  3. ③ debugging
  4. ④ trouble shooting
정답 확인

정답 ③

31번
수행할 명령의 주소를 기억하고 있는 레지스터는?
  1. ① Accumulator
  2. ② Program Counter
  3. ③ Instruction Register
  4. ④ Magnetic Bubble Memory
정답 확인

정답 ②

34번
다음 중 전류에 의해 만들어지는 자기장의 자기력선 방향을 간단하게 알아내는 법칙은?
  1. ① 앙페르의 오른나사 법칙
  2. ② 렌츠의 법칙
  3. ③ 플레밍의 왼손법칙
  4. ④ 가우스의 법칙
정답 확인

정답 ①

35번
부흐홀츠 계전기로 보호되는 기기는?
  1. ① 변압기
  2. ② 발전기
  3. ③ 동기전동기
  4. ④ 회전변류기
정답 확인

정답 ①

36번
어떤 정현파 전압의 평균값이 191[V]이면 최대값은 약 몇 [V]인가?
  1. ① 240
  2. ② 270
  3. ③ 300
  4. ④ 330
정답 확인

정답 ③

37번
3상 유도전동기의 회전자 입력 P 슬립 s 이면 2차 동손은 어떻게 표현되는가?
  1. ① sP2
  2. ② (2s-1)P2
  3. ③ (s+1)P2
  4. ④ (1-s)P2
정답 확인

정답 ①

38번
지상역률 80[%]인 1000[KVA]의 부하를 100[%]의 역률로 개선하는데 필요한 전력용 콘덴서의 용량은 몇[KVA]인가?
  1. ① 200
  2. ② 400
  3. ③ 600
  4. ④ 800
정답 확인

정답 ③

39번
다음 중 전계의 세기를 구하는 법칙은?
  1. ① 비오-사바르의 법칙
  2. ② 가우스의 법칙
  3. ③ 플레밍의 왼손법칙
  4. ④ 암페어의 법칙
정답 확인

정답 ②

40번
다음 그림과 같은 회로의 명칭은?
전기기능장 2009년 1회 40번 문제 그림
  1. ① 일치회로
  2. ② 반일치회로
  3. ③ 감산기회로
  4. ④ 반가산기회로
정답 확인

정답 ④

41번
DC를 AC로 변환시키는 변환장치는?
  1. ① 초퍼
  2. ② 인버터
  3. ③ 정류기
  4. ④ 사이클로 컨버터
정답 확인

정답 ②

42번
변압기의 등가회로 작성에 필요 없는 시험은?
  1. ① 단락시험
  2. ② 반환부하법
  3. ③ 무부하시험
  4. ④ 저항측정시험
정답 확인

정답 ②

43번
누전경보기의 시설방법에서 경보기의 조작 전원은 전용 회 로를 두고 또한 이에 설치하는 개폐기로 배선용 차단기를 사용할 때 몇[A] 이하의 것을 사용하는가?
  1. ① 20[A]
  2. ② 30[A]
  3. ③ 40[A]
  4. ④ 50[A]
정답 확인

정답 ①

44번

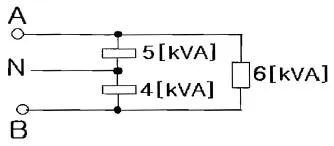

단상 3선식 선로에 그림과 같이 부하가 접속 되어있을 경우 에 설비 불평형률은 약 몇 [%] 인가?
전기기능장 2009년 1회 44번 문제 그림
  1. ① 13.33
  2. ② 14.33
  3. ③ 15.33
  4. ④ 16.33
정답 확인

정답 ①

45번
전기자 권선에 의해 생기는 전기자 기자력을 없애기 위하여 주 자극의 중간에 작은 자극으로 전기자 반작용을 상쇄하고 또한 정류에 의한 리액턴스 전압을 상쇄하여 불꽃을 없애는 역할을 하는 것은?
  1. ① 보상권선
  2. ② 공극
  3. ③ 전기자권선
  4. ④ 보극
정답 확인

정답 ④

46번
우선순위 인터럽트 처리 방법 중 소프트웨어에 의한 방법 은?
  1. ① 폴링 방법(polling method)
  2. ② 스트로브 방법(strobe method)
  3. ③ 데이지-체인 방법(daisy-chain method)
  4. ④ 우선순위 인코더 방법(priority encoder method)
정답 확인

정답 ①

47번
권선형 유도전동기에서 2차측 저항을 2배로 하면 그 최대 토크는 몇 배로 되는가?
  1. ① 1/2
  2. ② √2
  3. ③ 2
  4. ④ 불변
정답 확인

정답 ④

48번
접지 저감재의 구비조건과 거리가 먼 것은?
  1. ① 전기적으로 양도체일 것
  2. ② 지속성이 있을 것
  3. ③ 전극을 부식시키지 않을 것
  4. ④ 토양에 비해 도전도가 낮을 것
정답 확인

정답 ④

49번
다음 중 2방향성 3단자 사이리스터는 어느 것인가?
  1. ① SCS
  2. ② TRIAC
  3. ③ SSS
  4. ④ SCR
정답 확인

정답 ②

50번
동기 발전기의 단락비를 계산하는 데 필요한 시험의 종류 는?
  1. ① 무부하 포회 시험과 3상 단락시험
  2. ② 정상, 영상 리액턴스 측정시험
  3. ③ 돌발 단락시험과 부하시험
  4. ④ 단상 단락시험과 3상 단락시험
정답 확인

정답 ①

51번
최대사용전압 3300[V]의 고압 전동기가 있다. 이 전동기의 절연내력 시험전압은 몇[V]인가?
  1. ① 3925
  2. ② 4250
  3. ③ 4950
  4. ④ 10500
정답 확인

정답 ③

52번

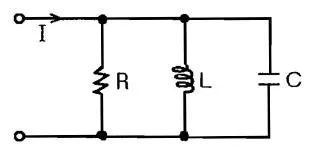

그림과 같은 R-L-C 병렬 공진회로에 관한 설명 중 옳지 않 은 것은?
전기기능장 2009년 1회 52번 문제 그림
  1. ① R이 작을수록 Q가 높다.
  2. ② 공진시 L 또는 C를 흐르는 전류는 입력 전류 크기의 Q 배가 된다.
  3. ③ 공진 주파수 이하에서의 입력 전류는 전압보다 위상이 뒤진다.
  4. ④ 공진시 입력 어드미턴스는 매우 작아진다.
정답 확인

정답 ①

53번
다음 심벌의 명칭은?
전기기능장 2009년 1회 53번 문제 그림
  1. ① 전류제한기
  2. ② 전등제한기
  3. ③ 전압제한기
  4. ④ 역률제한기
정답 확인

정답 ①

54번
길이 50[cm]인 직선상의 도체봉을 자속밀도 0.1[Wb/m2]의 평등 자계 중에 자계와 수직으로 놓고 이것을 50[m/s]의 속도로 자계와 60°의 각으로 움직였을 때 유도기전력은 약 몇[V]가 되는가?
  1. ① 1.08
  2. ② 1.25
  3. ③ 2.17
  4. ④ 2.51
정답 확인

정답 ③

55번
다음 [표]는 A 자동차 영업소의 월별 판매 실적을 나타낸 것이다. 5개월 단순이동평균법으로 6월의 수요를 예측하면 몇 대인가?
전기기능장 2009년 1회 55번 문제 그림
  1. ① 120
  2. ② 130
  3. ③ 140
  4. ④ 150
정답 확인

정답 ①

56번
부적합품률이 1%인 모집단에서 5개의 시료를 랜덤하게 샘 플링할 때, 부적합품수가 1개일 확률은 약 얼마인가? (단, 이항분포를 이용하여 계산한다.)
  1. ① 0.048
  2. ② 0.058
  3. ③ 0.48
  4. ④ 0.58
정답 확인

정답 ①

57번
품질관리 기능의 사이클을 표현한 것으로 옳은 것은?
  1. ① 품질개선 - 품질설계 - 품질보증 - 공정관리
  2. ② 품질설계 - 공정관리 - 품질보증 - 품질개선
  3. ③ 품질개선 - 품질보증 - 품질설계 - 공전관리
  4. ④ 품질설계 - 품질개선 - 공정관리 - 품질보증
정답 확인

정답 ②

58번
다음 중 반즈(Ralph M. Barnes)가 제시한 동작경제의 원칙 에 해당되지 않는 것은?
  1. ① 표준작업의 원칙
  2. ② 신체의 사용에 관한 원칙
  3. ③ 작업장의 배치에 관한 원칙
  4. ④ 공구 및 설비의 디자인에 관한 원칙
정답 확인

정답 ①

59번
다음 중 계수치 관리도가 아닌 것은?
  1. ① c관리도
  2. ② p관리도
  3. ③ u관리도
  4. ④ x관리도
정답 확인

정답 ④

60번
다음 검사의 종류 중 검사공정에 의한 분류에 해당 되지 않 는 것은?
  1. ① 수입검사
  2. ② 출하검사
  3. ③ 출장검사
  4. ④ 공정검사 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
