전기기능장 2010년 2회 기출문제

2010-07-11 시행 · 57문항

이 회차 문제 풀기 →

1번

분상 기동형 단상 유도 전동기의 회전 방향을 바꾸려면?

① 주권선 및 기동권선 단자의 접속을 모두 바꾼다.
② 기동권선이나 주권선 중 어느 한 권선의 접속을 바꾼다.
③ 전원의 두선을 바꾸어 접속한다.
④ 정지 후 손으로 회전방향을 바꾼 다음에 기동시킨다.

정답 확인

정답 ②

2번

역률 개선용 콘덴서에서 고조파 영향을 억제하기 위하여 사 용하는 것은?

① 직렬저항
② 병렬저항
③ 직렬리액터
④ 병렬리액터

정답 확인

정답 ③

3번

전류계 및 전압계를 확도에 따라 분류할 때 일반 배전반용으 로 사용되는 지시계기의 계급은?

① 0.5급
② 1.0급
③ 1.5급
④ 2.5급

정답 확인

정답 ③

4번

그림과 같은 회로에서 10[Ω]에 흐르는 전류는?

① 0.2[A]
② 0.5[A]
③ 1[A]
④ 1.5[A]

정답 확인

정답 ②

5번

과전류차단기로 저압전로에 사용하는 100[A] 초과 200[A] 이하의 퓨즈는 수평으로 붙여서 2배의 전류를 통하는 경우에 몇 분 안에 용단되어야 하는가?

① 2분
② 8분
③ 60분
④ 120분

정답 확인

정답 ②

6번

비수치적 연산 중에서 필요 없는 일부의 bit혹은 문자를 지워 버리고 나머지 bit나 문자들만을 가지고 처리하기 위하여 사 용되는 연산자는?

① NOT
② AND
③ XOR
④ OR

정답 확인

정답 ②

7번

금속관 배선에서 금속관의 굵기를 선정하는 경우 굵기가 다 른 절연전선을 동일 관내에 넣는 경우 피복 절연물을 포함한 단면적의 총합계가 관내 단면적의 얼마 이하가 되도록 하여 야 하는가?

① 20[%]
② 32[%]
③ 48[%]
④ 50[%]

정답 확인

정답 ②

8번

특고압 가공전선로의 지지물로 사용하는 철탑의 종류에 대한 설명으로 잘못된 것은?

① 직선형 전선로의 직선부분에 그 보강을 위하여 사용하는 것
② 각도형은 전선로 중 3도를 초과하는 수평각도를 이루는 곳에 사용하는 것
③ 인류형은 전가섭선을 인류하는 곳에 사용하는 것
④ 내장형은 전선로의 지지물 양쪽의 경간에 차가 큰 곳에 사용하는 것

정답 확인

정답 ①

9번

인버터(inverter)의 전력변환 관계에 대한 설명으로 옳은 것 은?

① 직류를 교류로 변환시키기 위한 전력변환기이다.
② 교류를 직류로 변환시키기 위한 전력변환기이다.
③ 하나의 다른 크기를 갖는 직류를 또 다른 크기의 직류 값 으로 변환하기 위한 전력변환기이다.
④ 다른 크기(amplitude)나 주파수(frequency)를 갖는 교류를 또 하나의 다른 크기나 주파수를 갖는 교류값으로 변환하 기 위한 전력변환기이다.

정답 확인

정답 ①

10번

그림 기호와 같은 반도체 소자의 명칭은?

① SCR
② UJT
③ TRIAC
④ FET

정답 확인

정답 ③

11번

피뢰기를 시설하지 않아도 되는 것은?

① 발전소·변전소의 가공전선 인입구 및 인출구
② 지중 전선로의 말단 부분
③ 가공 전선로에 접속한 1차측 전압이 35[kV] 이하, 2차 전압이 저압 또는 고압인 배전용 변압기의 고압측 및특 고압 측
④ 가공전선로와 지중전선로가 접속되는 곳

정답 확인

정답 ②

12번

건축물의 종류가 주택, 기숙사, 여관, 호텔, 병원, 창고인 경 우의 옥내배선 설계에 있어서 간선의 굵기를 선정할 때 전 등 및 소형전기기계기구이 용량합계가 10KVA를 초과하는 것은 그 초과량에 대하여 수용률을 몇[%]로 적용할 수 있 는가?

① 30[%]
② 50[%]
③ 70[%]
④ 80[%]

정답 확인

정답 ②

13번

22900/220[V]의 15[kVA] 변압기로 공급되는 저압 가공 전 선로의 절연부분의 전선에서 대지로 누설하는 전류의 최고 한도는?

① 약 34[mA]
② 약 45[mA]
③ 약 68[mA]
④ 약 75[mA]

정답 확인

정답 ①

14번

3상 동기발전기의 단락비를 산출하는데 필요한 시험은?

① 외부특성시험과 3상 단락시험
② 돌발 단락시험과 3상 단락시험
③ 무부하 포화시험과 3상 단락시험
④ 대칭분의 리액턴스 측정시험

정답 확인

정답 ③

15번

소맥분·전분·유황 등 가연성 분진에 전기설비가 발화원이 되 어 폭발할 우려가 있는 곳에 시설하는 저압 옥내배선의 공 사방법으로 옳지 않은 것은?

① 가요전선관 공사
② 금속관 공사
③ 합성수지관 공사
④ 케이블 공사

정답 확인

정답 ①

16번

정격전압에서 소비전력이 600[W]인 저항에 정격전압의 90[%]의 전압을 가할 때 소비되는 전력은?

① 480[W]
② 486[W]
③ 540[W]
④ 545[W]

정답 확인

정답 ②

17번

60[㎐]의 전원에 접속된 4극, 3상 유도전동기의 슬립이 0.05일 때의 회전속도는?

① 90[rpm]
② 1710[rpm]
③ 1890[rpm]
④ 36000[rpm]

정답 확인

정답 ②

18번

송전단 전압 66[kV], 수전단 전압 61[kV]인 송전 선로에서 수전단의 부하를 끊은 경우의 수전단 전압이 63[kV]이면 전 압변동률은?

① 약 2.8[%]
② 약 3.3[%]
③ 약 4.8[%]
④ 약 8.2[%]

정답 확인

정답 ②

19번

그림과 같은 회로에서 소비되는 전력은?

① 5808[W]
② 7744[W]
③ 9680[W]
④ 12100[W]

정답 확인

정답 ②

20번

권상 하중 25[t]인 기중기의 권상용 전동기의 출력이 25[kW]인 경우 권상 속도는? (단, 권상 장치의 효율은 0.7 이다.)

① 약 0.7[m/min]
② 약 1[m/min]
③ 약 4.28[m/min]
④ 약 6.12[m/min]

정답 확인

정답 ③

21번

저압 인입선의 시설에서 인입용 비닐절연전선을 사용하는 경우 지름은 몇[mm]이상 이어야 하는가? (단, 경간은 15[m]를 넘는 경우임)

① 1.6[㎜]
② 2.6[㎜]
③ 3.2[㎜]
④ 3.6[㎜]

정답 확인

정답 ②

22번

직류전동기의 제동법이 아닌 것은?

① 발전제동
② 저항제동
③ 회생제동
④ 역전제동

정답 확인

정답 ②

23번

지중에 매설되어 있고 대지와의 전기저항 값이 최대 몇[Ω] 이하의 값을 유지하고 있는 금속제 수도관로는 이를 각종 접지공사의 접지극으로 사용할 수 있는가?

① 0.3[Ω]
② 3[Ω]
③ 30[Ω]
④ 300[Ω]

정답 확인

정답 ②

24번

후강 전선관이란 관의 두께가 두꺼운 전선관을 말한다. 후 강 전선관의 규격 중 관의 호칭으로 잘못된 것은?

① 28
② 34
③ 42
④ 54

정답 확인

정답 ②

25번

진상용 고압 콘덴서에 방전 코일이 필요한 이유는?

① 전압 강하의 감소
② 낙뢰로부터 기기 보호
③ 역률 개선
④ 잔류 전하의 방전

정답 확인

정답 ④

26번

전로의 절연저항 및 절연내력 측정에 있어 사용전압이 저압 인 전로에서 정전이 어려운 경우 등 절연저항 측정이 곤란 한 경우에는 누설전류를 몇[mA]이하로 유지하여야 하는가?

① 1[mA]
② 2[mA]
③ 3[mA]
④ 4[mA]

정답 확인

정답 ①

27번

피뢰기의 제한전압이 750[kV]이고, 변압기의 절연강도가 1050[kV]라고 하면 보호 여유도는?

① 20[%]
② 30[%]
③ 40[%]
④ 60[%]

정답 확인

정답 ③

28번

60[㎐]로 설계된 유도기를 동일전압에서 50[㎐]로 사용할 때 낮아지거나 감소되는 것을 나열한 것으로 옳은 것은?

① 역률, 냉각속도, 누설리액턴스
② 온도, 최대토크, 자속
③ 역률, 철손, 기동전류
④ 자속, 냉각속도, 기동전류

정답 확인

정답 ①

29번

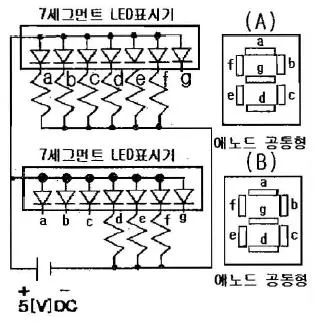

다음은 7세그먼트에 의한 표시 회로를 나타내고 있다. (A), (B)의 표시는?

① (A) 6, (B) 3
② (A) L, (B) 0
③ (A) 0, (B) 7
④ (A) 0, (B) L

정답 확인

정답 ④

30번

조명방식 중 원하는 곳에서 원하는 방향으로 조도를 줄 수 있으며, 불필요한 장소는 소등할 수 있어 필요한 만큼의 조 도를 가장 경제적으로 얻을 수 있는 특징을 갖는 조명 방식 은?

① 국부조명방식
② 전반조명방식
③ 간접조명방식
④ 직접전반조명방식

정답 확인

정답 ①

31번

전기설비가 고장이 나지 않은 상태에서 대지 또는 회로의 노출 도전성 부분에 흐르는 전류는?

① 접촉전류
② 누설전류
③ 스트레스전류
④ 계통의 도전성 전류

정답 확인

정답 ②

32번

PC(Program counter)의 기능에 대한 설명으로 올바른 것 은?

① PC의 내용은 fetch cycle 동안에 1이 증가된다.
② PC의 내용은 execute cycle 동안에 1이 증가된다.
③ PC의 내용은 fetching, executing과 관계없다.
④ PC의 내용은 변화하지 않는다.

정답 확인

정답 ①

33번

전원공급 점에서 각각 30[m]의 지점에 60[A], 40[m]의 지 점에 50[A], 50[m]의 지점에 30[A]의 부하가 걸려있는 경 우 부하중심까지의 거리는?

① 20.4[m]
② 37.9[m]
③ 44.2[m]
④ 122.3[m]

정답 확인

정답 ②

35번

그림과 같은 논리회로의 간략화 된 논리함수는?

① 0
② 1
③ A
④ B

정답 확인

정답 ②

36번

101101에 대한 2의 보수(補數)는?

① 101110
② 010010
③ 010001
④ 010011

정답 확인

정답 ④

37번

가로 9[m], 세로 6[m], 방바닥에서 천장까지의 높이가 3.85[m]인 방에서 조명기구를 천장에 직접 부착하고자 한 다. 이방의 실지수는? (단, 작업면은 방바닥에서 0.85[m]이 다.)

① 1.2
② 2.49
③ 9.8
④ 16.5

정답 확인

정답 ①

38번

직류기에서 보극을 설치하는 목적이 아닌 것은?

① 정류자의 불꽃방지
② 브러시의 이동방지
③ 정류 기전력의 발생
④ 난조의 방지

정답 확인

정답 ④

39번

%오차가 2[%]인 전압계로 측정한 전압이 153[V]라면 그 참값은?

① 122.4[V]
② 133.7[V]
③ 150[V]
④ 156[V]

정답 확인

정답 ③

40번

특별 제3종 접지공사의 접지선으로 연동선을 사용할때 접지 선의 굵기(공칭단면적)는 몇 [mm2]이상 이어야 하는가?

① 0.75[mm2]
② 2.5[mm2]
③ 6[mm2]
④ 16[mm2]

정답 확인

정답 ②

41번

전선 약호 중NRI(70)의 품명은?

① 450/750 V 일반용 단심 비닐절연전선(70°C)
② 450/750 V 일반용 유연성 단심 비닐절연전선(70°C)
③ 300/750 V 기기 배선용 단심 비닐절연전선(70°C)
④ 300/750 V 기기 배선용 유연성 단심 비닐절연전선 (70°C)

정답 확인

정답 ③

42번

변류기 개방시 2차측을 단락하는 이유로 가장 옳은 것은?

① 2차측 절연보호
② 2차측 과전류보호
③ 측정오차 방지
④ 1차측 과전류 방지

정답 확인

정답 ①

43번

인터럽트에 관한 설명으로 틀린 것은?

① 하드웨어와 소프트웨어 제어 기능이다.
② 인터럽트 기능을 이용하면 프로그램 오류를 자동으로 정 정할 수 있다.
③ 컴퓨터 시스템에서 비정상적인 상태가 발생했을 때 일어 날 수 있다.
④ CPU만의 PSW가 교체됨으로써 프로그램의 진행 순서가 바뀐다.

정답 확인

정답 ②

44번

컴퓨터 제어 장치의 기본 사이클에 속하지 않는 것은?

① 인출 사이클(fetch cycle)
② 다이렉트 사이클(direct cycle)
③ 실행 사이클(execute cycle)
④ 인터럽트 사이클(interrupt cycle)

정답 확인

정답 ②

46번

반가산기의 동작을 옳게 나타낸 것은?

① 2의 자리의 2진수 가산을 하는 동작을 한다.
② 1의 자리의 2진수 가산을 하는 동작을 한다.
③ 3의 자리의 2진수 가산을 하는 동작을 한다.
④ 1의 자리 carry를 덧셈과 같이 가산하는 동작을 한다.

정답 확인

정답 ②

47번

2종 가요전선관을 구부리는 경우 노출장소 또는 점검 가능 한 은폐장소에서 관을 시설하고 제거하는 것이 부자유하거 나 또는 점검이 불가능할 경우는 곡률 반지름을 2종 가요전 선관 안지름의 몇 배 이상으로 하여야 하는가?

① 3배
② 6배
③ 8배
④ 12배

정답 확인

정답 ②

48번

서지보호장치(SPD) 중 서지가 인가되지 않은 경우는 높은 임피던스 상태에 있으며, 전압서지에 응답한 경우는 임피던 스가 연속적으로 낮아지는 기능을 갖는 것은?

① 전압 스위칭형 SPD
② 전압 제한형 SPD
③ 임피던스 스위칭형 SPD
④ 임피던스 제한형 SPD

정답 확인

정답 ②

49번

20[KVA], 3300/210[V] 변압기의 1차 환산 등가 임피던스 가 6.2+j7[Ω]일 때 백분율 리액턴스강하는?

① 약 1.29[%]
② 약 1.75[%]
③ 약 8.29[%]
④ 약 9.35[%]

정답 확인

정답 ①

50번

지중전선로 및 지중함의 시설 방식으로 잘못된 것은?

① 지중전선로는 전선에 케이블을 사용할 것
② 지중전선로는 관로식, 암거식 또는 직접 매설식에 의하 여 시설할 것
③ 지중함 뚜껑은 시설자이외의 자가 쉽게 열 수 없도록 시 설할 것
④ 연소성가스가 침입할 우려가 있는 곳에 시설하는 최소 0.5m3 이상의 지중함에는 통풍장치를 할 것

정답 확인

정답 ④

51번

동기전동기를 무부하로 하였을 때, 계자전류를 조정하면 동 기기는 마치 L, C 소자로 작동하고, 계자전류를 어떤일정 값 이하의 범위에서 가감하면 가변 리액턴스가 되고 어떤 일정값 이상에서 가감하면 가변 커패시턴스로 작동한 이와 같은 목적으로 사용되는 것은?

① 변압기
② 동기조상기
③ 균압환
④ 제동권선

정답 확인

정답 ②

52번

SCR의 전압 공급 방법(Turn-On)으로 가장 옳은 것은?

① 애노드에 (-)전압, 캐소드에 (+)전압, 게이트에(-)전압을 공급한다.
② 애노드에 (-)전압, 캐소드에 (+)전압, 게이트에(+)전압을 공급한다.
③ 애노드에 (+)전압, 캐소드에 (-)전압, 게이트에(-)전압을 공급한다.
④ 애노드에 (+)전압, 캐소드에 (-)전압, 게이트에(+)전압을 공급한다.

정답 확인

정답 ④

54번

동기기의 안정도를 증진시키기 위한 방법으로 잘못된 것은?

① 속응 여자방식을 채용한다.
② 단락비를 크게 한다.
③ 회전부의 관성을 크게한다.
④ 역상 및 영상임피던스를 작게 한다.

정답 확인

정답 ④

55번

다음 중 브레인스토밍(Brainstorming)과 가장 관계가 깊은 것은?

① 파레토도
② 히스토그램
③ 회귀부넉
④ 특성요인도

정답 확인

정답 ④

56번

작업개선을 위한 공정분석에 포함되지 않는 것은?

① 제품공정분석
② 사무공정분석
③ 직장공정분석
④ 작업자 공정분석

정답 확인

정답 ③

57번

관리도에서 점이 관리한계 내에 있으나 중심선 한쪽에 연속 해서 나타나는 점의 배열현상을 무엇이라 하는가?

① 연
② 경향
③ 산포
④ 주기

정답 확인

정답 ①

58번

로트의 크기가 시료의 크기에 비해 10배 이상 클 때, 시료 의 크기와 합격판정개수를 일정하게 하고 로트의 크기를 증 가시키면 검사특성곡선의 모양 변화에 대한 설명으로 가장 적절한 것은?

① 무한대로 커진다.
② 거의 변화하지 않는다.
③ 검사특성곡선의 기울기가 완만해진다.
④ 검사특성곡선의 기울기 경사가 급해진다.

정답 확인

정답 ②

59번

로트의크기 30, 부적합품률이 10[%]인 로트에서 시료의 크 기를 5로 하여 랜덤 샘플링할 때, 시료 중 부적합품수가 1 개 이상일 확률은 약 얼마인가? (단, 초기하분포를 이용하여 계산한다.)

① 0.3695
② 0.4335
③ 0.5665
④ 0.6305

정답 확인

정답 ②

60번

과거의 자료를 수리적으로 분석하여 일정한 경향을 도출한 후 가까운 장래의 매출액, 생산량 등을 예측하는 방법을 무 엇이라 하는가?

① 델파이법
② 전문가패널법
③ 시장조사법
④ 시계열분석법 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ④
