전기공사산업기사 2020년 2회 기출문제

2020-08-22 시행 · 90문항

이 회차 문제 풀기 →
1번
망간건전지에서 분극작용에 의한 전압강하를 방지하기 위하 여 사용되는 감극제로 옳은 것은?
  1. ① O2
  2. ② HgO
  3. ③ MnO2
  4. ④ H2Cr2O7
정답 확인

정답 ③

2번
평균구면광도가 780cd인 전구로부터 발산하는 전광속(lm)은 약 얼마인가?
  1. ① 9800
  2. ② 8600
  3. ③ 7000
  4. ④ 6300
정답 확인

정답 ①

3번
목재건조에 적합한 가열 방식은?
  1. ① 저항가열
  2. ② 적외선 가열
  3. ③ 유전가열
  4. ④ 유도가열
정답 확인

정답 ③

4번
다음 전기로 중 열효율이 가장 좋은 것은?
  1. ① 저주파 유도로
  2. ② 흑연화로
  3. ③ 고압아크로
  4. ④ 가보런덤로
정답 확인

정답 ④

5번
사람이 눈부심을 느끼는 한계 휘도(cd/m2)는?
  1. ① 0.5×104
  2. ② 5×104
  3. ③ 50×104
  4. ④ 500×104
정답 확인

정답 ①

6번
조도 E(lx)에 대한 설명으로 옳은 것은?
  1. ① 광도에 비례하고 거리에 반비례한다.
  2. ② 광도에 반비례하고 거리에 비례한다.
  3. ③ 광도에 비례하고 거리의 제곱에 반비례한다.
  4. ④ 광도의 제곱에 반비례하고 거리에 비례한다.
정답 확인

정답 ③

7번
전차를 시속 100km로 운전하려 할 때 전동기의 출력(kW)은 약 얼마인가? (단, 차륜상의 견인력은 400kg이다.)
  1. ① 95
  2. ② 100
  3. ③ 109
  4. ④ 121
정답 확인

정답 ③

8번
전기도금에 의해 원형과 같은 모양의 복제품을 만드는 것은?
  1. ① 용융염 전해
  2. ② 전주
  3. ③ 전해정련
  4. ④ 전해연마
정답 확인

정답 ②

9번
제어요소가 제어대상에 주는 양은?
  1. ① 제어량
  2. ② 조작량
  3. ③ 동작신호
  4. ④ 되먹임 신호
정답 확인

정답 ②

10번
루소 선도가 그림처럼 표시되는 광원의 전광속(lm)은 약 얼 마인가?
전기공사산업기사 2020년 2회 10번 문제 그림
  1. ① 314
  2. ② 628
  3. ③ 942
  4. ④ 1256
정답 확인

정답 ①

11번
40t의 전차가 40/1000의 구배를 올라가는데 필요한 견인력 (kg)은? (단, 열차저항은 무시한다.)
  1. ① 1000
  2. ② 1200
  3. ③ 1400
  4. ④ 1600
정답 확인

정답 ④

12번
초음파 용접의 특징으로 옳지 않은 것은?
  1. ① 전기 저항 용접에 비하여 표면의 전처리가 간단하다.
  2. ② 가열을 필요로 하지 않는다.
  3. ③ 냉간 압접 등에 비하여 접합부 표면의 변형이 적다.
  4. ④ 고체상태에서의 용접이므로 열적 영향이 크다.
정답 확인

정답 ④

13번
열전도율을 표시하는 단위는?
  1. ① J/℃
  2. ② ℃/W
  3. ③ W/m·℃
  4. ④ m·℃/W
정답 확인

정답 ③

14번
트랜지스터 정합온도(Tj)의 최대 정격값이 75℃, 주위온도 (Ta)가 35℃이다. 컬렉터 손실 Pc의 최대 정격값을 10W라고 할 때 열저항(℃/W)은?
  1. ① 40
  2. ② 4
  3. ③ 2.5
  4. ④ 0.2
정답 확인

정답 ②

15번
열차의 자중이 120t이고, 동륜상의 중량이 90t인 기관차의 최대 견인력(kg)은? (단, 레일의 점착계수는 0.2로 한다.)
  1. ① 1800
  2. ② 2160
  3. ③ 18000
  4. ④ 21600
정답 확인

정답 ③

16번
평행평판 전극 사이에 유전체인 피열물을 삽입하고 고주파 전계를 인가하면 피열물 내 유전체손이 발생하여 가열되는 방식은?
  1. ① 저항가열
  2. ② 유도가열
  3. ③ 유전가열
  4. ④ 원자수소가열
정답 확인

정답 ③

17번
권상하중 10t, 매분 24m/min의 속도로 물체를 올리는 권상 용 전동기의 용량(kW)은 약 얼마인가? (단, 전동기를 포함 한 기중기의 효율은 65%이다.)
  1. ① 41
  2. ② 73
  3. ③ 60
  4. ④ 97
정답 확인

정답 ③

18번
리드 스위치(reed switch)의 특성이 아닌 것은?
  1. ① 회로 구성이 복잡하다.
  2. ② 사용 온도 범위가 넓다.
  3. ③ 내전압 특성이 우수하다.
  4. ④ 소형, 경량이다.
정답 확인

정답 ①

19번
적분 요소의 전달함수는?
  1. ① K
  2. ② Ts
  3. ③ 1/Ts
  4. ④ K/1+Ts
정답 확인

정답 ③

20번
반사율 60%, 흡수율 20%인 물체에 1000lm의 빛을 비추었 을 때 투과되는 광속(lm)은?
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ②

21번
다음 중 전력선에 의한 통신선의 전자유도장해의 주된 원인 으로 옳은 것은?
  1. ① 전력선과 통신선 사이의 상호 정전용량
  2. ② 전력선의 불충분한 연가
  3. ③ 전력선의 1선 지락 사고 등에 의한 영상전류
  4. ④ 통신선 전압보다 높은 전력선의 전압
정답 확인

정답 ③

22번
발전기의 정태 안정 극한전력이란?
  1. ① 부하가 서서히 증가할 때의 극한전력
  2. ② 부하가 갑자기 크게 변동할 때의 극한전력
  3. ③ 부하가 갑자기 사고가 났을 때의 극한전력
  4. ④ 부하가 변하지 않을 때의 극한전력
정답 확인

정답 ①

23번
3상으로 표준전압 3kV, 용량 600kW, 역률 0.85로 수전하는 공장의 수전회로에 시설할 계기용 변류기의 변류비로 적당 한 것은? (단, 변류기의 2차 전류는 5A이며, 여유율은 1.5 배로 한다.)
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ④

24번
변류기를 개방할 때 2차측을 단락하는 이유는?
  1. ① 1차측 과전류 보호
  2. ② 1차측 과전압 방지
  3. ③ 2차측 과전류 보호
  4. ④ 2차측 절연 보호
정답 확인

정답 ④

25번
송전선로의 중성점을 접지하는 목적으로 가장 알맞은 것은?
  1. ① 전선량의 절약
  2. ② 송전용량의 증가
  3. ③ 전압강하의 감소
  4. ④ 이상 전압의 경감 및 발생 방지
정답 확인

정답 ④

26번
수전용 변전설비의 1차측에 설치하는 차단기의 용량은 어느 것에 의하여 정하는가?
  1. ① 수전전력과 부하율
  2. ② 수전계약용량
  3. ③ 공급측 전원의 단락용량
  4. ④ 부하설비용량
정답 확인

정답 ③

27번
피뢰기의 제한전압이란?
  1. ① 상용주파전압에 대한 피뢰기의 충격방전 개시 전압
  2. ② 충격파 침입 시 피뢰기의 충격방전 개시전압
  3. ③ 피뢰기가 충격파 방전 종료 후 언제나 속류를 확실히 차 단할 수 있는 상용주파 최대전압
  4. ④ 충격파 전류가 흐르고 있을 때의 피뢰기 단자전압
정답 확인

정답 ④

28번
철탑의 접지저항이 커지면 가장 크게 우려되는 문제점은?
  1. ① 정전 유도
  2. ② 역섬락 발생
  3. ③ 코로나 증가
  4. ④ 차폐각 증가
정답 확인

정답 ②

29번
화력발전소에서 탈기기를 사용하는 주 목적은?
  1. ① 급수 중에 함유된 산소 등의 분리 제거
  2. ② 보일러 관벽의 스케일 부착 방지
  3. ③ 급수중에 포함된 염류의 제거
  4. ④ 연소용 공기의 예열
정답 확인

정답 ①

31번
30000kW의 전력을 50km 떨어진 지점에 송전하려고 할 때 송전전압(kV)은 약 얼마인가? (단, still식에 의하여 산정한 다.)
  1. ① 22
  2. ② 33
  3. ③ 66
  4. ④ 100
정답 확인

정답 ④

32번
단상 교류회로에 3150/210V의 승압기를 80kW, 역률 0.8인 부하에 접속하여 전압을 상승시키는 경우 약 몇 kVA의 승압 기를 사용하여야 적당한가? (단, 전원전압은 2900V이다.)
  1. ① 3.6
  2. ② 5.5
  3. ③ 6.8
  4. ④ 10
정답 확인

정답 ③

33번
어떤 발전소의 유효 낙차가 100m이고, 사용 수량이 10m3/s 일 경우 이 발전소의 이론적인 출력(kW)은?
  1. ① 4900
  2. ② 9800
  3. ③ 10000
  4. ④ 14700
정답 확인

정답 ②

34번
송전선로에서 4단자정수 A, B, C, D 사이의 관계는?
  1. ① BC-AD=1
  2. ② AC-BD=1
  3. ③ AB-CD=1
  4. ④ AD-BC=1
정답 확인

정답 ④

36번
( ) 안에 들어갈 내용으로 옳은 것은?
전기공사산업기사 2020년 2회 36번 문제 그림
  1. ① ㉠: 손실율, ㉡: 발열량, ㉢: 물, ㉣: 차
  2. ② ㉠: 열효율, ㉡: 전력량, ㉢: 연로, ㉣: 비
  3. ③ ㉠: 발전량, ㉡: 증기량, ㉢: 연로, ㉣: 결과
  4. ④ ㉠: 연료소비율, ㉡: 증기량, ㉢: 물, ㉣: 차
정답 확인

정답 ②

37번
전력 사용의 변동 상태를 알아보기 위한 것으로 가장 적당 한 것은?
  1. ① 수용률
  2. ② 부등률
  3. ③ 부하율
  4. ④ 역률
정답 확인

정답 ③

38번
역률 0.8(지상), 480kW 부하가 있다. 전력용 콘덴서를 설치 하여 역률을 개선하고자 할 때 콘덴서 220kVA를 설치하면 역률은 몇 %로 개선되는가?
  1. ① 82
  2. ② 90
  3. ③ 85
  4. ④ 96
정답 확인

정답 ④

39번
조상설비가 있는 발전소 측 변전소에서 주변압기로 주로 사 용되는 변압기는?
  1. ① 강압용 변압기
  2. ② 단권 변압기
  3. ③ 3권선 변압기
  4. ④ 단상 변압기
정답 확인

정답 ③

40번
수전단 전압이 송전단 전압보다 높아지는 현상과 관련된 것 은?
  1. ① 페란티 효과
  2. ② 표피 효과
  3. ③ 근접 효과
  4. ④ 도플러 효과
정답 확인

정답 ①

41번
단상 유도전동기 중 기동토크가 가장 작은 것은?
  1. ① 반발 기동형
  2. ② 분상 기동형
  3. ③ 쉐이딩 코일형
  4. ④ 커패시티 기동형
정답 확인

정답 ③

42번
단상 및 3상 유도전압조정기에 대한 설명으로 옳은 것은?
  1. ① 3상 유도전압조정기에는 단락권선이 필요 없다.
  2. ② 3상 유도전압조정기의 1차, 2차 전압은 동상이다.
  3. ③ 단락권선은 단상 및 3상 유도전압조정기 모두 필요하다.
  4. ④ 단상 유도전압조정기의 기전력은 회전자계에 의해서 유 도된다.
정답 확인

정답 ①

43번
30kW의 3상 유도전동기에 전력을 공급할 때 2대의 단상변 압기를 사용하는 경우 변압기의 용량은 약 몇 kVA인가? (단, 전동기의 역률과 효율은 각각 84%, 86%이고 전동기 손실은 무시한다.)
  1. ① 17
  2. ② 24
  3. ③ 51
  4. ④ 72
정답 확인

정답 ②

44번
직류전동기 중 부하가 변하면 속도가 심하게 변하는 전동기 는?
  1. ① 분권 전동기
  2. ② 직권 전동기
  3. ③ 자동 복권 전동기
  4. ④ 가동 복권 전동기
정답 확인

정답 ②

45번
인버터에 대한 설명으로 옳은 것은?
  1. ① 직류를 교류로 변환
  2. ② 교류를 교류로 변환
  3. ③ 직류를 직류로 변환
  4. ④ 교류를 직류로 변환
정답 확인

정답 ①

46번
전압비 a인 단상변압기 3대를 1차 △결선, 2차 Y결선으로 하고 1차에 선간전압 V(V)를 가했을 때 무부하 2차 선간전 압(V)은?
  1. ① V/a
  2. ② a/V
  3. ③ √3・V/a
  4. ④ √3・a/V
정답 확인

정답 ③

47번
유도전동기의 실부하법에서 부하로 쓰이지 않는 것은?
  1. ① 전동발전기
  2. ② 전기동력계
  3. ③ 프로니 브레이크
  4. ④ 손실을 알고 있는 직류발전기
정답 확인

정답 ①

48번
12극과 8극인 2개의 유도전동기를 종속법에 의한 직렬접속 법으로 속도제어할 때 전원주파수가 60Hz인 경우 무부하 속도 No는 몇 rps인가?
  1. ① 5
  2. ② 6
  3. ③ 200
  4. ④ 360
정답 확인

정답 ②

49번
돌극형 동기발전기에서 직출 리액턴스 Xd와 횡출 리액턴스 Xq는 그 크기 사이에 어떤 관계가 있는가?
  1. ① Xd = Xq
  2. ② Xd > Xq
  3. ③ Xd < Xq
  4. ④ 2Xd = Xq
정답 확인

정답 ②

50번
표면을 절연 피막처리 한 규소강판을 성층하는 이유로 옳은 것은?
  1. ① 절연성을 높이기 위해
  2. ② 히스테리시스손을 작게 하기 위해
  3. ③ 자속을 보다 잘 통하게 하기 위해
  4. ④ 와전류에 의한 손실을 작게 하기 위해
정답 확인

정답 ④

51번
직류기의 구조가 아닌 것은?
  1. ① 계자 권선
  2. ② 전기자 권선
  3. ③ 내철형 철심
  4. ④ 전기자 철심
정답 확인

정답 ③

52번
변압기의 효율이 가장 좋을 때의 조건은?
  1. ① 철손 = 동손
  2. ② 철손 = 1/2동손
  3. ③ 1/2철손 = 동손
  4. ④ 철손 = 2/3동손
정답 확인

정답 ①

53번
1차 전압 6900V, 1차 권선 3000회, 권수비 20의 변압기가 60Hz에 사용할 때 철심의 최대 자속(Wb)은?
  1. ① 0.76×10-4
  2. ② 8.63×10-3
  3. ③ 80×10-3
  4. ④ 90×10-3
정답 확인

정답 ②

54번
동기발전기 종류 중 회전계자형의 특징으로 옳은 것은?
  1. ① 고주파 발전기에 사용
  2. ② 극소용량, 특수용으로 사용
  3. ③ 소요전력이 크고 기구적으로 복잡
  4. ④ 기계적으로 튼튼하여 가장 많이 사용
정답 확인

정답 ④

55번
3상, 6극, 슬롯 수 54의 동기발전기가 있다. 어떤 전기자 코 일의 두 변이 제1슬롯과 제8슬롯에 들어있다면 단절권 계수 는 약 얼마인가?
  1. ① 0.9397
  2. ② 0.9567
  3. ③ 0.9837
  4. ④ 0.9117
정답 확인

정답 ①

56번
동기기의 전기자 권선법으로 적합하지 않은 것은?
  1. ① 중권
  2. ② 2층권
  3. ③ 분포권
  4. ④ 환상권
정답 확인

정답 ④

57번
어떤 정류기의 출력전압 평균값이 2000V이고, 맥동률이 3% 이면 교류분은 몇 V 포함되어 있는가?
  1. ① 20
  2. ② 30
  3. ③ 60
  4. ④ 70
정답 확인

정답 ③

58번
직류기에서 전류용량이 크고 저전압 대전류에 가장 적합한 브러시 재료로 옳은 것은?
  1. ① 탄소질
  2. ② 금속 탄소질
  3. ③ 금속 흑연질
  4. ④ 전기 흑연질
정답 확인

정답 ③

59번
직류전동기의 역기전력에 대한 설명으로 틀린 것은?
  1. ① 역기전력은 속도에 비례한다.
  2. ② 역기전력은 회전방향에 따라 크기가 다르다.
  3. ③ 역기전력이 증가할수록 전기자 전류는 감소한다.
  4. ④ 부하가 걸려 있을 때에는 역기전력은 공급전압보다 크기 가 작다.
정답 확인

정답 ②

60번
부흐홀츠 계전기로 보호되는 기기는?
  1. ① 변압기
  2. ② 발전기
  3. ③ 유도전동기
  4. ④ 회전변류기
정답 확인

정답 ①

61번

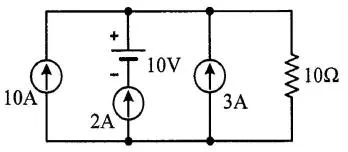

회로에서 10Ω의 저항에 흐르는 전류(A)는?
전기공사산업기사 2020년 2회 61번 문제 그림
  1. ① 8
  2. ② 10
  3. ③ 15
  4. ④ 20
정답 확인

정답 ③

62번

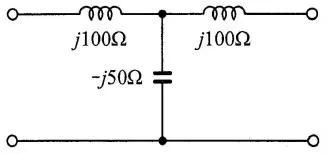

4단자 회로망에서의 영상 임피던스(Ω)는?
전기공사산업기사 2020년 2회 62번 문제 그림전기공사산업기사 2020년 2회 62번 문제 그림
  1. ① - 1
  2. ② 1
  3. ③ 0
정답 확인

정답 ④

63번
동일한 용량 2대의 단상 변압기를 V결선하여 3상으로 운전 하고 있다. 단상 변압기 2대의 용량에 대한 3상 V결선시 변 압기 용량의 비인 변압기 이용률 약 몇 %인가?
  1. ① 57.7
  2. ② 70.7
  3. ③ 80.1
  4. ④ 86.6
정답 확인

정답 ④

64번
22kVA의 부하가 0.8의 역률로 운전될 때 이 부하의 무효전 력(kvar)은?
  1. ① 11.5
  2. ② 12.3
  3. ③ 13.2
  4. ④ 14.5
정답 확인

정답 ③

66번
기본파의 30%인 제3고조파와 기본파의 20%인 제5고조파를 포함하는 전압의 왜형률은 약 얼마인가?
  1. ① 0.21
  2. ② 0.31
  3. ③ 0.36
  4. ④ 0.42
정답 확인

정답 ③

67번

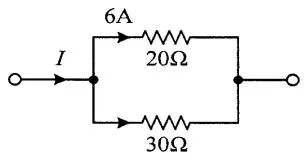

20Ω과 30Ω의 병렬회로에서 20Ω에 흐르는 전류가 6A이라 면 전체 전류 I(A)는?
전기공사산업기사 2020년 2회 67번 문제 그림전기공사산업기사 2020년 2회 67번 문제 그림전기공사산업기사 2020년 2회 67번 문제 그림
  1. ① 3
  2. ② 4
  3. ③ 9
  4. ④ 10 68. 에서 모 든 초기 값을 0으로 하고 라플라스 변환했을 때 I(s)는? (단, I(s), Ei(s)는 각각 i(t), ei(t)를 라플라스 변환한 것이다.)
정답 확인

정답 ④

69번

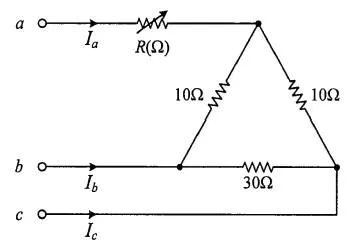

저항만으로 구성된 그림의 회로에 평형 3상 전압을 가했을 때 각 선에 흐르는 선전류가 모두 같게 되기 위한 R(Ω)의 값은?
전기공사산업기사 2020년 2회 69번 문제 그림
  1. ① 2
  2. ② 4
  3. ③ 6
  4. ④ 8
정답 확인

정답 ②

72번
2단자 회로망에 단상 100V의 전압을 가하면 30A의 전류가 흐르고 1.8kW의 전력이 소비된다. 이 회로망과 병렬로 커패 시터를 접속하여 합성 역률을 100%로하기 위한 용량성 리 액턴스는 약 몇 Ω인가?
  1. ① 2.1
  2. ② 4.2
  3. ③ 6.3
  4. ④ 8.4
정답 확인

정답 ②

76번
3상 회로의 대칭분 전압이 V0=-8+j3(V), V16-j8(V), V2=8+j12(V)일 때 a상의 전압(V)은? (단, V0는 영상분, V1은 정상분, V2는 역상분 전압이다.)
  1. ① 5-j6
  2. ② 5+j6
  3. ③ 6-j7
  4. ④ 6+j7
정답 확인

정답 ④

78번
RC 직렬회로의 과도현상에 대한 설명으로 옳은 것은?
  1. ① 과도상태 전류의 크기는 (R×C)의 값과는 무관하다.
  2. ② (R×C)의 값이 클수록 과도상태 전류의 크기는 빨리 사 라진다.
  3. ③ (R×C)의 값이 클수록 과도상태 전류의 크기는 천천히 사라진다.
  4. ④ 1/R×C의 값이 클수록 과도상태 전류의 크기는 천천히 사라진다.
정답 확인

정답 ③

79번
10Ω의 저항 5개를 접속하여 얻을 수 있는 합성저항 중 가 장 적은 값은 몇 Ω인가?
  1. ① 10
  2. ② 5
  3. ③ 2
  4. ④ 0.5
정답 확인

정답 ③

80번
어느 회로에 V=120+j90(V)의 전압을 인가하면 I=3+j4(A)의 전류가 흐른다. 이 회로의 역률은?
  1. ① 0.92
  2. ② 0.94
  3. ③ 0.96
  4. ④ 0.98
정답 확인

정답 ③

81번
폭연성 분진이 많은 장소의 저압 옥내배선에 적합한 배선공 사 방법은?
  1. ① 금속관공사
  2. ② 합성수지관공사
  3. ③ 애자사용공사
  4. ④ 가요전선관공사
정답 확인

정답 ①

82번
가공전선로의 지지물에 사용하는 지선의 시설기준에 관한 내용으로 틀린 것은?
  1. ① 지선에 연선을 사용하는 경우 소선(素線) 3가닥 이상의 연선일 것
  2. ② 지선의 안전율은 2.5 이상, 허용 인장하중의 최저는 3.31kN으로 할 것
  3. ③ 지선에 연선을 사용하는 경우 소선의 지름이 2.6mm 이 상의 금속선을 사용한 것일 것
  4. ④ 가공전선로의 지지물로 사용하는 철탑은 지선을 사용하 여 그 강도를 분담시키지 않을 것
정답 확인

정답 ②

83번
시가지 또는 그 밖에 인가가 밀집한 지역에 154kV 가공전 선로의 전선을 케이블로 시설하고자 한다. 이 때 가공전선 을 지지하는 애자장치의 50% 충격섬락전압 값이 그 전선의 근접한 다른부분을 지지하는 애자장치 값의 몇 % 이상이어 야 하는가?
  1. ① 75
  2. ② 100
  3. ③ 105
  4. ④ 110
정답 확인

정답 ③

84번
발전기를 구동하는 풍차의 압유장치의 유압, 압축공기장치 의 공기압 또는 전동식 브레이드 제어장치의 전원전압이 현 저히 저하한 경우 발전기를 자동적으로 전로로부터 차단하 는 장치를 시설하여야 하는 발전기 용량은 몇 kVA 이상인 가?
  1. ① 100
  2. ② 300
  3. ③ 500
  4. ④ 1000
정답 확인

정답 ①

85번
뱅크용량 15000kVA 이상인 분로리액터에서 자동적으로 전 로로부터 차단하는 장치가 동작하는 경우가 아닌 것은?
  1. ① 내부 고장 시
  2. ② 과전류 발생 시
  3. ③ 과전압 발생 시
  4. ④ 온도가 현저히 상승한 경우
정답 확인

정답 ④

86번
풀장용 수중조명등에 전기를 공급하기 위해 사용되는 절연 변압기에 대한 설명으로 옳지 않은 것은?
  1. ① 절연변압기 2차측 전로의 사용전압은 150V 이하이어야 한다.
  2. ② 절연변압기의 2차측 전로에는 반드시 제2종 접지공사를 하며, 그 저항값은 5Ω 이하가 되도록 하여야 한다.
  3. ③ 절연변압기 2차측 전로의 사용전압이 30V 이하인 경우 에는 1차 권선과 2차 권선 사이에 금속제의 혼촉방지판 이 있어야 한다.
  4. ④ 절연변압기의 2차측 전로의 사용전압이 30V를 초과하는 경우에는 그 전로에 지락이 생겼을 때에자동적으로 전로 를 차단하는 장치가 있어야 한다.
정답 확인

정답 ②

87번
다음( )의 ㉠, ㉡에 들어갈 내용으로 옳은 것은?
전기공사산업기사 2020년 2회 87번 문제 그림
  1. ① ㉠: 급전소, ㉡: 개폐소
  2. ② ㉠: 궤전선, ㉡: 변전소
  3. ③ ㉠: 변전소, ㉡: 전차선
  4. ④ ㉠: 전차선, ㉡: 급전소
정답 확인

정답 ③

88번
저압 가공전선(다중접지된 중성선은 제외)과 고압 가공전선 을 동일 지지물에 시설하는 경우 저압 가공전선과 고압 가 공전선 사이의 이격거리는 몇 cm 이상이어야 하는가? (단, 각도주(角度柱), 분기주(分破柱) 등에서 혼촉(混觸)의 우려가 없도록 시설하는 경우가 아니다.)
  1. ① 50
  2. ② 60
  3. ③ 80
  4. ④ 100
정답 확인

정답 ①

89번
변압기에 의하여 154kV에 결합되는 3300V 전로에 는 몇 배 이하의 사용전압이 가하여진 경우에 방전하는 장치를 그 변 압기의 단자에 가까운 1극에 시설하여야 하는가?
  1. ① 2
  2. ② 3
  3. ③ 4
  4. ④ 5
정답 확인

정답 ②

90번
특고압 가공전선로의 지지물에 시설하는 통신선 또는 이에 직접 접속하는 통신선이 도로·횡단보도교·철도의 레일 등 또 는 교류 전차선 등과 교차하는 경우의 시설기준으로 옳은 것은?
  1. ① 인장강도 4.0kN 이상의 것 또는 지름 3.5mm 경동선일 것
  2. ② 통신선이 케이블 또는 광섬유 케이블일 때에는 이격거리 의 제한이 없다.
  3. ③ 통신선과 삭도 또는 다른 가공약전류 전선 등 사이의 이 격거리는 20cm 이상으로 할 것
  4. ④ 통신선이 도로·횡단보도교·철도의 레일과 교차하는 경우 에는 통신선은 지름 4mm의 절연전선과 동등 이상의 절 연 효력이 있을 것
정답 확인

정답 ④

91번
고압 가공전선으로 ACSR(강섬알루미늄연선)을 사용할 때의 안전율은 얼마 이상이 되는 이도(弛度)로 시설하여야 하는 가?
  1. ① 1.38
  2. ② 2.1
  3. ③ 2.5
  4. ④ 4.01
정답 확인

정답 ③

92번
저압 가공인입선 시설 시 도로를 횡단하여 시설하는 경우 노면상 높이는 몇 m 이상으로 하여야 하는가?
  1. ① 4
  2. ② 4.5
  3. ③ 5
  4. ④ 5.5
정답 확인

정답 ③

93번
기구 등의 전로의 절연내력 시험에서 최대 사용전압이 60kV 를 초과하는 기구 등의 전로로서 중성점 비접지식전로에 접 속하는 것은 최대 사용전압의 몇 배의 전압에 10분간 견디 어야 하는가?
  1. ① 0.72
  2. ② 0.92
  3. ③ 1.25
  4. ④ 1.5
정답 확인

정답 ③

94번
발열선을 도로, 주차장 또는 조영물의 조영재에 고정시켜 시설하는 경우, 발열선에 전기를 공급하는 전로의 대지전압 은 몇 V 이하이어야 하는가?
  1. ① 220
  2. ② 300
  3. ③ 380
  4. ④ 600
정답 확인

정답 ②

95번
절연내력시험은 전로와 대지 사이에 연속하여 10분간 가하 여 절연내력을 시험하였을 때에 이에 견디어야 한다. 최대 사용전압이 22.9kV인 중성선 다중접지식 가공전선로의 전로 와 대지 사이의 절연내력 시험전압은 몇 V인가?
  1. ① 16488
  2. ② 21068
  3. ③ 22900
  4. ④ 28625
정답 확인

정답 ②

96번
154kV 가공전선과 식물과의 최소 이격거리는 몇 m인가?
  1. ① 2.8
  2. ② 3.2
  3. ③ 3.8
  4. ④ 4.2
정답 확인

정답 ②

97번
건조한 곳에 시설하고 또한 내부를 건조한 상태로 사용하는 진열장 안의 사용전압이 400V 미만인 저압옥내배선은 외부 에서 보기 쉬운 곳에 한하여 코드 또는 캡타이어 케이블을 조영재에 접촉하여 시설할 수 있다. 이때 전선의 붙임점 간 의 거리는 몇 m 이하로 시설하여야 하는가?
  1. ① 0.5
  2. ② 1.0
  3. ③ 1.5
  4. ④ 2.0
정답 확인

정답 ②

98번
욕조나 샤워시설이 있는 욕실 또는 화장실 등 인체가 물에 젖어 있는 상태에서 전기를 사용하는 장소에 콘센트를 시설 하는 경우에 적합한 누전차단기는?
  1. ① 정격감도전류 15mA 이하, 동작시간 0.03초 이하의 전류 동작형 누전차단기
  2. ② 정격감도전류 15mA 이하, 동작시간 0.03초 이하의 전압 동작형 누전차단기
  3. ③ 정격감도전류 20mA 이하, 동작시간 0.3초 이하의 전류 동작형 누전차단기
  4. ④ 정격감도전류 20mA 이하, 동작시간 0.3초 이하의 전압 동작형 누전차단기
정답 확인

정답 ①

99번
22900V용 변압기의 금속제 외함에는 몇 종 접지공사를 하 여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답 인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ①

100번
제1종 특고압 보안공사로 시설하는 전선로의 지지물로 사 용할 수 없는 것은?
  1. ① 목주
  2. ② 철탑
  3. ③ B종 철주
  4. ④ B종 철근 콘크리트주 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2020년 1회

전기공사산업기사의 다른 회차

2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 96문항
2019년 3회
2019-09-21 · 88문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 89문항
2018년 3회
2018-09-15 · 93문항
2018년 2회
2018-04-28 · 93문항
2018년 1회
2018-03-04 · 91문항
2017년 3회
2017-09-23 · 90문항
2017년 2회
2017-05-07 · 91문항
2017년 1회
2017-03-05 · 88문항
2016년 3회
2016-10-01 · 90문항
2016년 2회
2016-05-08 · 88문항
2016년 1회
2016-03-06 · 87문항
2015년 3회
2015-09-19 · 91문항
2015년 2회
2015-05-31 · 90문항
2015년 1회
2015-03-08 · 92문항
2014년 2회
2014-09-20 · 87문항
2014년 1회
2014-05-25 · 91문항
