전기공사산업기사 2019년 2회 기출문제

2019-04-27 시행 · 90문항

이 회차 문제 풀기 →
1번
목표값이 시간에 따라 변화하지 않는 제어는?
  1. ① 정치제어
  2. ② 비율제어
  3. ③ 추종제어
  4. ④ 프로그램제어
정답 확인

정답 ①

2번
전력용 반도체 소자의 종류 중 스위칭 소자가 아닌 것은?
  1. ① GTO
  2. ② Diode
  3. ③ TRIAC
  4. ④ SSS
정답 확인

정답 ②

3번
20cm2의 면적에 0.5lm의 광속이 입사할 때 그 면의 조도 (lx)는?
  1. ① 200
  2. ② 250
  3. ③ 300
  4. ④ 350
정답 확인

정답 ②

4번
전기철도에 적용하는 직류 직권전동기의 속도제어 방법이 아닌 것은?
  1. ① 저항제어
  2. ② 초퍼제어
  3. ③ VVVF 인버터 제어
  4. ④ 사이리스터 위상제어
정답 확인

정답 ③

5번
최고 사용온도가 1100℃ 이고 고온강도가 크며 냉간가공이 용이한 고온용 발열체는?
  1. ① 니크롬 제1종
  2. ② 니크롬 제2종
  3. ③ 철크롬 제1종
  4. ④ 철크롬 제2종
정답 확인

정답 ①

6번
동의 원자량은 63.54 이고 원자가가 2라면 전기화학당량은 약 몇 mg/C 인가?
  1. ① 0.229
  2. ② 0.329
  3. ③ 0.429
  4. ④ 0.529
정답 확인

정답 ②

7번
광속의 정의에 대한 설명으로 옳은 것은?
  1. ① 광원의 면 또는 발광면에서의 빛나는 정도
  2. ② 단위시간에 복사되는 에너지 양
  3. ③ 복사 에너지를 눈으로 보아 빛으로 느끼는 크기로 나타 낸 것
  4. ④ 임의의 장소에서의 밝기를 나타내고, 밝음의 기준이 되 는 것
정답 확인

정답 ③

8번
기전반응을 하는 화학 에너지를 전지 밖에서 연속적으로 공 급하면 연속방전을 계속할 수 있는 전지는?
  1. ① 2차전지
  2. ② 물리전지
  3. ③ 연료전지
  4. ④ 생물전지
정답 확인

정답 ③

9번
반도체 소자 중 게이트-소스 간 전압으로 드레인 전류를 제 어하는 전압제어 스위치로 스위칭속도가 빠른 소자는?
  1. ① GTO
  2. ② SCR
  3. ③ IGBT
  4. ④ MOSFET
정답 확인

정답 ④

10번
교번 자계 중에서 도전성 물질 내에 생기는 와류손과 히스 테리시스손에 의한 가열 방식은?
  1. ① 저항가열
  2. ② 유도가열
  3. ③ 유전가열
  4. ④ 아크가열
정답 확인

정답 ②

11번
절대온도 T(K)인 흑체의 복사발산도(전방사에너지)는? (단, σ는 스테판-볼츠만의 상수이다.)
  1. ① σT1.6
  2. ② σT
  3. ③ σT2
  4. ④ σT4
정답 확인

정답 ④

12번
물체의 위치, 방위, 자세 등의 기계적 변위를 제어량으로 하는 것은?
  1. ① 서보기구
  2. ② 자동조정
  3. ③ 프로그램 제어
  4. ④ 프로세스 제어
정답 확인

정답 ①

13번
500W 의 전열기의 정격상태에서 1시간 사용할 때 발생하 는 열량은 약 몇 kcal인가?
  1. ① 430
  2. ② 520
  3. ③ 610
  4. ④ 860
정답 확인

정답 ①

14번
동력 전달 효율이 78.4%인 권상기로 30t의 하중을 매분 4m의 속력으로 끌어 올리는 데 필요한 동력은 약 몇 kW 인가?
  1. ① 14
  2. ② 18
  3. ③ 21
  4. ④ 25
정답 확인

정답 ④

15번

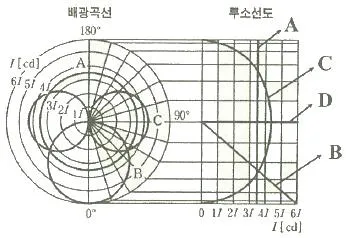

그림과 같은 배광곡선과 루소선도에서 반사갓이 없는 형광 등의 루소선도는 어느 것인가?
전기공사산업기사 2019년 2회 15번 문제 그림
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ③

16번
3상 유도전동기의 기동방식이 아닌 것은?
  1. ① 직입기동
  2. ② Y-△기동
  3. ③ 콘덴서기동
  4. ④ 리액터기동
정답 확인

정답 ③

17번
백색 LED의 발광 원리가 아닌 것은?
  1. ① GaN계 적색 LED와 청색 발광형광체를 조합한 형태
  2. ② GaN계 청색 LED와 황색 발광형광체를 조합한 형태
  3. ③ GaN계 자외선 LED와 적·녹·청색 발광의 혼합형광체를 조합한 형태
  4. ④ 3색(적·녹·청)의 개별 LED 칩을 1개의 패키지 안에 조 합한 멀티칩 형태
정답 확인

정답 ①

18번
2개의 곡선반경 중심이 선로에 대해 서로 반대 측에 위치 하는 선로 곡선은?
  1. ① 단심곡선
  2. ② 복심곡선
  3. ③ 반향곡선
  4. ④ 완화곡선
정답 확인

정답 ③

19번
광속 5500lm인 광원에서 4m2의 투명 유리를 일정 방향으 로 조사(照射)하는 경우 그 유리 뒷면의 광속발산도 R(rlx) 및 휘도 B(nt)는 약 얼마인가? (단, 투명 유리의 투과율은 80% 이다.)
  1. ① R = 550, B = 175
  2. ② R = 1100, B = 350
  3. ③ R = 2200, B = 700
  4. ④ R = 4400, B = 1400
정답 확인

정답 ②

20번
전기로에 사용되는 전극재료의 구비조건이 아닌 것은?
  1. ① 열전도율이 클 것
  2. ② 전기전도율이 클 것
  3. ③ 고온에 견디며 기계적 강도가 클 것
  4. ④ 피열물과 화학작용을 일으키지 않을 것
정답 확인

정답 ①

21번
최대 수용전력의 합계와 합성 최대 수용전력의 비를 나타 내는 계수는?
  1. ① 부하율
  2. ② 수용률
  3. ③ 부등률
  4. ④ 보상률
정답 확인

정답 ③

22번
가공지선을 설치하는 주된 목적은?
  1. ① 뇌해 방지
  2. ② 전선의 진동 방지
  3. ③ 철탑의 강도 보강
  4. ④ 코로나의 발생 방지
정답 확인

정답 ①

23번
3상 3선식 3각형 배치의 송전선로에 있어서 각 선의 대지 정전용량이 0.5038 μF이고, 선간 정전용량이 0.1237 μF 일 때 1선의 작용 정전용량은 약 몇 μF 인가?
전기공사산업기사 2019년 2회 23번 문제 그림
  1. ① 0.6275
  2. ② 0.8749
  3. ③ 0.9164
  4. ④ 0.9755
정답 확인

정답 ②

24번
주파수 60 Hz, 정전용량 μF의 콘덴서를 △결선해 서 3상 전압 20000V를 가했을 때의 충전용량은 몇 kVA인 가?
  1. ① 12
  2. ② 24
  3. ③ 48
  4. ④ 50
정답 확인

정답 ②

25번
지상 역률 80%, 10000kVA의 부하를 가진 변전소에 6000kVA의 콘덴서를 설치하여 역률을 개선하면 변압기에 걸리는 부하(kVA)는 콘덴서 설치 전의 몇 %로 되는가?
  1. ① 60
  2. ② 75
  3. ③ 80
  4. ④ 85
정답 확인

정답 ③

26번
그림에서 X부분에 흐르는 전류는 어떤 전류인가?
전기공사산업기사 2019년 2회 26번 문제 그림
  1. ① b상 전류
  2. ② 정상전류
  3. ③ 역상전류
  4. ④ 영상전류
정답 확인

정답 ④

27번
연가를 하는 주된 목적은?
  1. ① 미관상 필요
  2. ② 전압강하 방지
  3. ③ 선로정수의 평형
  4. ④ 전선로의 비틀림 방지
정답 확인

정답 ③

28번
증기의 엔탈피(Enthalpy)란?
  1. ① 증기 1kg의 잠열
  2. ② 증기 1kg의 기화 열량
  3. ③ 증기 1kg의 보유 열량
  4. ④ 증기 1kg의 증발열을 그 온도로 나눈 것
정답 확인

정답 ③

29번
지름 5mm의 경동선을 간격 1m로 정삼각형 배치를 한 가 공전선 1선의 작용 인덕턴스는 약 몇 mH/km 인가? (단, 송전선은 평형 3상 회로)
  1. ① 1.13
  2. ② 1.25
  3. ③ 1.42
  4. ④ 1.55
정답 확인

정답 ②

30번
차단기의 정격차단시간을 설명한 것으로 옳은 것은?
  1. ① 계기용변성기로부터 고장전류를 감지한 후 계전기가 동 작할 때까지의 시간
  2. ② 차단기가 트립 지령을 받고 트립 장치가 동작하여 전류 차단을 완료할 때까지의 시간
  3. ③ 차단기의 개극(발호)부터 이동행정 종료시까지의 시간
  4. ④ 차단기 가동접촉자 시동부터 아크 소호가 완료될 때까 지의 시간
정답 확인

정답 ②

31번
직류송전방식의 장점은?
  1. ① 역률이 항상 1이다.
  2. ② 회전자계를 얻을 수 있다.
  3. ③ 전력변환장치가 필요하다.
  4. ④ 전압의 승압, 강압이 용이하다.
정답 확인

정답 ①

32번
보호 계전 방식의 구비 조건이 아닌 것은?
  1. ① 여자돌입전류에 동작할 것
  2. ② 고장 구간의 선택 차단을 신속 정확하게 할 수 있을 것
  3. ③ 과도 안정도를 유지하는 데 필요한 한도 내의 동작 시 한을 가질 것
  4. ④ 적절한 후비 보호 능력일 있을 것
정답 확인

정답 ①

33번
345 kV 송전계통의 절연협조에서 충격절연내력의 크기순 으로 나열한 것은?
  1. ① 선로애자 ＞ 차단기 ＞ 변압기 ＞ 피뢰기
  2. ② 선로애자 ＞ 변압기 ＞ 차단기 ＞ 피뢰기
  3. ③ 변압기 ＞ 차단기 ＞ 선로애자 ＞ 피뢰기
  4. ④ 변압기 ＞ 선로애자 ＞ 차단기 ＞ 피뢰기
정답 확인

정답 ①

34번
변압기의 보호방식에서 차동계전기는 무엇에 의하여 동작 하는가?
  1. ① 1, 2차 전류의 차로 동작한다.
  2. ② 전압과 전류의 배수 차로 동작한다.
  3. ③ 정상전류와 역상전류의 차로 동작한다.
  4. ④ 정상전류와 영상전류의 차로 동작한다.
정답 확인

정답 ①

35번
저압뱅킹 배전방식에서 저전압 측의 고장에 의하여 건전한 변압기의 일부 또는 전부가 차단되는 현상은?
  1. ① 아킹(Arcing)
  2. ② 플리커(Flicker)
  3. ③ 밸런서(Balancer)
  4. ④ 캐스케이딩(Cascading)
정답 확인

정답 ④

36번
전선에서 전류의 밀도가 도선의 중심으로 들어갈수록 작아 지는 현상은?
  1. ① 표피효과
  2. ② 근접효과
  3. ③ 접지효과
  4. ④ 페란티효과
정답 확인

정답 ①

37번
화력발전소의 기본 사이클이다. 그 순서로 옳은 것은?
  1. ① 급수펌프 → 과열기 → 터빈 → 보일러 → 복수기 → 급수펌프
  2. ② 급수펌프 → 보일러 → 과열기 → 터빈 → 복수기 → 급수펌프
  3. ③ 보일러 → 급수펌프 → 과열기 → 복수기 → 급수펌프 → 보일러
  4. ④ 보일러 → 과열기 → 복수기 → 터빈 → 급수펌프 → 축열기 → 과열기
정답 확인

정답 ②

38번
송전계통의 안정도를 증진시키는 방법은?
  1. ① 중간 조상설비를 설치한다.
  2. ② 조속기의 동작을 느리게 한다.
  3. ③ 계통의 연계는 하지 않도록 한다.
  4. ④ 발전기나 변압기의 직렬 리액턴스를 가능한 크게 한다.
정답 확인

정답 ①

39번
보일러 절탄기(economizer)의 용도는?
  1. ① 증기를 과열한다.
  2. ② 공기를 예열한다.
  3. ③ 석탄을 건조한다.
  4. ④ 보일러 급수를 예열한다.
정답 확인

정답 ④

40번
송전선로의 후비 보호 계전 방식의 설명으로 틀린 것은?
  1. ① 주 보호 계전기가 그 어떤 이유로 정지해 있는 구간의 사고를 보호한다.
  2. ② 주 보호 계전기에 결함이 있어 정상 동작을 할 수 없는 상태에 있는 구간 사고를 보호한다.
  3. ③ 차단기 사고 등 주 보호 계전기로 보호할 수 없는 장소 의 사고를 보호한다.
  4. ④ 후비 보호 계전기의 정정값은 주 보호 계전기와 동일하 다.
정답 확인

정답 ④

41번
누설 변압기에 필요한 특성은 무엇인가?
  1. ① 수하특성
  2. ② 정전압특성
  3. ③ 고저항특성
  4. ④ 고임피던스특성
정답 확인

정답 ①

42번
그림은 복권발전기의 외부특성곡선이다. 이 중 과복권을 나타내는 곡선은?
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ①

43번
직류 분권발전기가 운전 중 단락이 발생하면 나타나는 현 상으로 옳은 것은?
  1. ① 과전압이 발생한다.
  2. ② 계자저항선이 확립된다.
  3. ③ 큰 단락전류로 소손된다.
  4. ④ 작은 단락전류가 흐른다.
정답 확인

정답 ④

44번
동기발전기의 단락시험, 무부하시험에서 구할 수 없는 것 은?
  1. ① 철손
  2. ② 단락비
  3. ③ 동기리액턴스
  4. ④ 전기자 반작용
정답 확인

정답 ④

45번
단락비가 큰 동기발전기에 대한 설명 중 틀린 것은?
  1. ① 효율이 나쁘다.
  2. ② 계자전류가 크다.
  3. ③ 전압변동률이 크다.
  4. ④ 안정도가 선로 충전용량이 크다.
정답 확인

정답 ③

46번
직류 직권전동기의 속도제어의 사용되는 기기는?
  1. ① 초퍼
  2. ② 인버터
  3. ③ 듀얼 컨버터
  4. ④ 사이클로 컨버터
정답 확인

정답 ①

47번
동기발전기의 권선을 분포권으로 하면?
  1. ① 난조를 방지한다.
  2. ② 파형이 좋아진다.
  3. ③ 권선의 리액턴스가 커진다.
  4. ④ 집중권에 비하여 합성 유도 기전력이 높아진다.
정답 확인

정답 ②

48번
다음은 직류 발전기의 정류곡선이다. 이 중에서 정류 말기 에 정류의 상태가 좋지 않은 것은?
  1. ① ⓐ
  2. ② ⓑ
  3. ③ ⓒ
  4. ④ ⓓ
정답 확인

정답 ②

49번
권선형 유도전동기의 저항제어법의 장점은?
  1. ① 부하에 대한 속도변동이 크다.
  2. ② 역률이 좋고, 운전효율이 양호하다.
  3. ③ 구조가 간단하며, 제어조작이 용이하다.
  4. ④ 전부하로 장시간 운전하여도 온도 상승이 적다.
정답 확인

정답 ③

50번
직류전압의 맥동률이 가장 작은 정류회로는? (단, 저항부 하를 사용한 경우이다.)
  1. ① 단상전파
  2. ② 단상반파
  3. ③ 3상반파
  4. ④ 3상전파
정답 확인

정답 ④

51번
단상변압기 3대를 이용하여 △-△ 결선하는 경우에 대한 설명으로 틀린 것은?
  1. ① 중성점을 접지할 수 없다.
  2. ② Y-Y 결선에 비해 상전압이 선간전압의 1/√3 배이므로 절연이 용이하다.
  3. ③ 3대 중 1대에서 고장이 발생하여도 나머지 2대로 V결 선하여 운전을 계속할 수 있다.
  4. ④ 결선 내에 순환전류가 흐르나 외부에는 나타나지 않으 므로 통신장애가 대한 염려가 없다.
정답 확인

정답 ②

53번
유도전동기에서 공간적으로 본 고정자에 의한 회전자계와 회전자에 의한 회전자계는?
  1. ① 항상 동상으로 회전한다.
  2. ② 슬립만큼의 위상각을 가지고 회전한다.
  3. ③ 역률각만큼의 위상각을 가지고 회전한다.
  4. ④ 항상 180°만큼의 위상각을 가지고 회전한다.
정답 확인

정답 ①

54번
어떤 변압기의 부하역률이 60%일 때 전압변동률이 최대라 고 한다. 지금 이 변압기의 부하역률이 100%일 때 전압 변동률을 측정했더니 3%였다. 이 변압기의 부하역률이 80%일 때 전압변동률은 몇 % 인가?
  1. ① 2.4
  2. ② 3.6
  3. ③ 4.8
  4. ④ 5.0
정답 확인

정답 ③

55번
200V의 배전선 전압을 220V로 승압하여 30 kVA의 부하에 전력을 공급하는 단권변압기가 있다. 이 단권변압기의 자 기용량은 약 몇 kVA 인가?
  1. ① 2.73
  2. ② 3.55
  3. ③ 4.26
  4. ④ 5.25
정답 확인

정답 ①

56번
권선형 유도전동기에서 비례추이를 할 수 없는 것은?
  1. ① 토크
  2. ② 출력
  3. ③ 1차 전류
  4. ④ 2차 전류
정답 확인

정답 ②

57번
6극 유도전동기의 고정자 슬롯(slot)홈 수가 36이라면 인 접한 슬롯 사이의 전기각은?
  1. ① 30°
  2. ② 60°
  3. ③ 120°
  4. ④ 180°
정답 확인

정답 ①

59번
직류전동기의 속도제어 방법에서 광범위한 속도제어가 가 능하며, 운전효율이 가장 좋은 방법은?
  1. ① 계자제어
  2. ② 전압제어
  3. ③ 직렬 저항제어
  4. ④ 병렬 저항제어
정답 확인

정답 ②

60번
자극수 4, 전기자 도체수 50, 전기자저항 0.1Ω의 증권 타 여자전동기가 있다. 정격전압 105V, 정격전류 50A로 운전 하던 것을 전압 106V 및 계자회로를 일정히 하고 무부하 로 운전했을 때 전기자전류가 10A 이라면 속도변동률(%) 은? (단, 매극의 자속은 0.05 Wb 라 한다.)
  1. ① 3
  2. ② 5
  3. ③ 6
  4. ④ 8
정답 확인

정답 ②

61번
a-b 단자의 전압이 50∠0° (V), a-b단자에서 본 능동 회 로망(N)의 임피던수가 Z = 6 + j8(Ω)일 때, a-b 단자에 임피던스 Z′ = 2 – j2(ohm)를 접속하면 이 임피던스에 흐 르는 전류(A)는?
전기공사산업기사 2019년 2회 61번 문제 그림
  1. ① 3 - j4
  2. ② 3 + j4
  3. ③ 4 - j3
  4. ④ 4 + j3
정답 확인

정답 ③

67번
구형파의 파형률(㉠)과 파고율(㉡)은?
  1. ① ㉠ 1, ㉡ 0
  2. ② ㉠ 1.11, ㉡ 1.414
  3. ③ ㉠ 1, ㉡ 1
  4. ④ ㉠ 1.57, ㉡ 2
정답 확인

정답 ③

68번
RL 직렬회로에서 시정수의 값이 클수록 과도현상은 어떻 게 되는가?
  1. ① 없어진다.
  2. ② 짧아진다.
  3. ③ 길어진다.
  4. ④ 변화가 없다.
정답 확인

정답 ③

69번
기본파의 60%인 제3고조파의 80%인 제5고자파를 포함하 는 전압의 왜형률은?
  1. ① 0.3
  2. ② 1
  3. ③ 5
  4. ④ 10
정답 확인

정답 ②

70번
e1 = 6√2 sinωt (V), e2 = 4√2 sin(ωt-60°) (V)일 때, e1 - e2의 실효값(V)은?
  1. ① 4
  2. ② 2√2
  3. ③ 2√7
  4. ④ 2√13
정답 확인

정답 ③

71번
RLC 직렬회로에서 R = 100Ω, L = 5mH, C = 2μF일 때 이 회로는?
  1. ① 과제동이다.
  2. ② 무제동이다.
  3. ③ 임계제동이다.
  4. ④ 부족제동이다.
정답 확인

정답 ③

72번
그림과 같은 평형 3상 Y결선에서 각 상이 8Ω의 저항과 6 Ω의 리액턴스가 직렬로 연결된 부하에 선간전압 100√3 V 가 공급되었다. 이때 선전류는 몇 A 인가?
전기공사산업기사 2019년 2회 72번 문제 그림
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 20
정답 확인

정답 ②

73번
대칭 6상 전원이 있다. 환상결선으로 각 전원이 150A의 전류를 흘린다고 하면 선전류는 몇 A 인가?
  1. ① 50
  2. ② 75
  3. ③ 150 / √3
  4. ④ 150
정답 확인

정답 ④

74번
1상의 직렬 임피던스가 R = 6Ω, XL = 8Ω인 △결선의 평 형부하가 있다. 여기에 선간전압 100V인 대칭 3상 교류전 압을 가하면 선전류는 몇 A 인가?
  1. ① 3√3
  2. ② 10√3 / 3
  3. ③ 10
  4. ④ 10√3
정답 확인

정답 ④

75번
인덕턴스가 각각 5H, 3H인 두 코일을 모두 dot 방향으로 전류가 흐르게 직렬로 연결하고 인덕턴스가 측정하였더니 15H이었다. 두 코일간의 상호 인덕턴스(H)는?
  1. ① 3.5
  2. ② 4.5
  3. ③ 7
  4. ④ 9
정답 확인

정답 ①

79번
그림과 같은 회로의 영상 임피던스 Z01, Z02(Ω)는 각각 얼 마인가?
전기공사산업기사 2019년 2회 79번 문제 그림
  1. ① 9, 5
  2. ② 6, 10/3
  3. ③ 4, 5
  4. ④ 4, 20/9
정답 확인

정답 ②

80번
평형 3상 부하에 전력을 공급할 때 선전류가 20A 이고 부 하의 소비전력이 4kW이다. 이 부하의 등가 Y회로에 대한 각 상의 저항은 약 몇 Ω 인가?
  1. ① 3.3
  2. ② 5.7
  3. ③ 7.2
  4. ④ 10
정답 확인

정답 ①

81번
특고압 가공전선로의 지지물 양쪽의 경간의 차가 큰 곳에 사용되는 철탑은?
  1. ① 내장형철탑
  2. ② 인류형철탑
  3. ③ 각도형철탑
  4. ④ 보강형철탑
정답 확인

정답 ①

82번
특고압 가공전선로의 지지물에 시설하는 통신선 또는 이것 에 직접 접속하는 통신선일 경우 설치하여야 할 보안장치 로서 모두 옳은 것은?
  1. ① 특고압용 제2종 보안장치, 고압용 제2종 보안장치
  2. ② 특고압용 제1종 보안장치, 특고압용 제3종 보안장치
  3. ③ 특고압용 제2종 보안장치, 특고압용 제3종 보안장치
  4. ④ 특고압용 제1종 보안장치, 특고압용 제2종 보안장치
정답 확인

정답 ④

83번
“지중 관로”에 포함되지 않는 것은?
  1. ① 지중 전선로
  2. ② 지중 레일 선로
  3. ③ 지중 약전류 전선로
  4. ④ 지중 광섬유 케이블 선로
정답 확인

정답 ②

84번
교류 전차선 등이 교량 등의 밑에 시설되는 경우 교량의 가더 등의 금속제 부분에는 제 몇 종 접지공사를 하여야 하는가?
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ③

85번
고압 가공 전선이 경동선 또는 내열 동합금선인 경우 안전 율의 최소값은?
  1. ① 2.0
  2. ② 2.2
  3. ③ 2.5
  4. ④ 4.0
정답 확인

정답 ②

86번
최대사용전압 440V인 전동기의 절연내력 시험전압은 몇 V 인가?
  1. ① 330
  2. ② 440
  3. ③ 500
  4. ④ 660
정답 확인

정답 ④

87번
저압 및 고압 가공전선의 높이에 대한 기준으로 틀린 것 은?
  1. ① 철도를 횡단하는 경우는 레일면성 6.5m 이상이다.
  2. ② 횡단 보도교 위에 시설하는 경우 저압 가공전선은 노면 상에서 3m 이상이다.
  3. ③ 횡단 보도교 위에 시설하는 경우 고압 가공전선은 그 노면 상에서 3.5m 이상이다.
  4. ④ 다리의 하부 기타 이와 유사한 장소에 시설하는 저압의 전기철도용 급전선은 지표상 3.5m 까지로 감할 수 있 다.
정답 확인

정답 ②

88번
전체의 길이가 16m 이고 설계하중이 6.8kN 초과 9.8kN 이하인 철근 콘크리트주는 논, 기타 지반이 연약한 곳 이 외의 곳에 시설할 때, 묻히는 깊이를 2.5m 보다 몇 cm 가산하여 시설하는 경우에는 기초의 안전율에 대한 고려 없이 시설하여야 되는가?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ③

89번
고압 옥내배선을 애자사용 공사로 하는 경우, 전선의 지지 점간의 거리는 전선을 조영재의 면을 따라 붙이는 경우 몇 m 이하이어야 하는가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 5
정답 확인

정답 ②

90번
고압 가공전선에 케이블을 사용하는 경우의 조가용선 및 케이블의 피복에 사용하는 금속체에는 몇 종 접지공사를 하여야 하는가?
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ③

91번
사용전압 60000V인 특고압 가공전선과 그 지지물·지주·완 금류 또는 지선 사이의 이격거리는 몇 cm 이상이어야 하 는가?
  1. ① 35
  2. ② 40
  3. ③ 45
  4. ④ 65
정답 확인

정답 ②

92번
철탑의 강도 계산에 사용하는 이상 시 상정하중의 종류가 아닌 것은?
  1. ① 좌굴하중
  2. ② 수직하중
  3. ③ 수평 횡하중
  4. ④ 수평 종하중
정답 확인

정답 ①

93번
사용전압 15kV 이하인 특고압 가공전선로의 중성선 다중 접지시설은 각 접지선은 중성선으로부터 분리하였을 경우 1km 마다의 중성선과 대지사이의 합성 전기저상 값은 몇 Ω 이하이어야 하는가?
  1. ① 30
  2. ② 50
  3. ③ 400
  4. ④ 500
정답 확인

정답 ①

94번
23kV 특고압 가공전선로의 전로와 저압 전로를 결합한 주 상변압기의 2차측 접지선의 굵기는 공칭단면적이 몇 mm2 이상의 연동선인가? (단, 특고압 가공전선로는 중성 선 다중접지식의 것을 제외한다.)
  1. ① 2.5
  2. ② 6
  3. ③ 10
  4. ④ 16
정답 확인

정답 ④

95번
저압 옥내배선과 옥내 저압용의 전구선의 시설방법으로 틀 린 것은?(문제 오류로 실제 시험에서는 2,4번이 정답처리 되었습니다. 여기서는 2번을 누르면 정답 처리 됩니다.)
  1. ① 쇼케이스 내의 배선에 0.75mm2의 캡타이어케이블을 사용하였다.
  2. ② 출퇴표시등용 전선으로 1.0mm2의 연동선을 사용하여 금속관에 넣어 시설하였다.
  3. ③ 전광표시장치의 배선으로 1.5mm2의 연동선을 사용하고 합성수지관에 넣어 시설하였다.
  4. ④ 조영물에 고정시키지 아니하고 백열전등에 이르는 전구 선으로 0.55mm2의 케이블을 사용하였다.
정답 확인

정답 ②

96번
특고압 가공전선로에서 발생하는 극저주파 전자계는 지표 상 1m에서 전계가 몇 kV/m 이하가 되도록 시설하여야 하 는가?
  1. ① 3.5
  2. ② 2.5
  3. ③ 1.5
  4. ④ 0.5
정답 확인

정답 ①

97번
수소냉각식의 발전기·조상기에 부속하는 수소 냉각 장치에 서 필요 없는 장치는?
  1. ① 수소의 압력을 계측하는 장치
  2. ② 수소의 온도를 계측하는 장치
  3. ③ 수소의 유량을 계측하는 장치
  4. ④ 수소의 순도 저하를 경보하는 장치
정답 확인

정답 ③

98번
사용전압이 20kV인 변전소에 울타리·담 등을 시설하고자 할 때 울타리·담 등의 높이는 몇 m 이상이어야 하는가?
  1. ① 1
  2. ② 2
  3. ③ 5
  4. ④ 6
정답 확인

정답 ②

99번
강색 차선의 레일면상의 높이는 몇 m 이상이어야 하는가? (단, 터널 안, 교량아래 그 밖에 이와 유사한 곳에 시설하 는 경우는 제외한다.)
  1. ① 2.5
  2. ② 3.0
  3. ③ 3.5
  4. ④ 4.0
정답 확인

정답 ④

100번
동일 지지물에 저압 가공전선(다중접지된 중성선은 제외) 과 고압 가공전선을 시설하는 경우 저압 가공전선은?
  1. ① 고압 가공전선의 위로 하고 동일 완금류에 시설
  2. ② 고압 가공전선과 나란하게 하고 동일 완금류에 시설
  3. ③ 고압 가공전선의 아래로 하고 별개의 완금류에 시설
  4. ④ 고압 가공전선과 나란하게 하고 별개의 완금류에 시설 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2019년 1회 다음 회차2019년 3회

전기공사산업기사의 다른 회차

2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 96문항
2019년 3회
2019-09-21 · 88문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 89문항
2018년 3회
2018-09-15 · 93문항
2018년 2회
2018-04-28 · 93문항
2018년 1회
2018-03-04 · 91문항
2017년 3회
2017-09-23 · 90문항
2017년 2회
2017-05-07 · 91문항
2017년 1회
2017-03-05 · 88문항
2016년 3회
2016-10-01 · 90문항
2016년 2회
2016-05-08 · 88문항
2016년 1회
2016-03-06 · 87문항
2015년 3회
2015-09-19 · 91문항
2015년 2회
2015-05-31 · 90문항
2015년 1회
2015-03-08 · 92문항
2014년 2회
2014-09-20 · 87문항
2014년 1회
2014-05-25 · 91문항
