전기공사산업기사 2016년 3회 기출문제

2016-10-01 시행 · 90문항

이 회차 문제 풀기 →
1번
자동제어의 추치 제어에 속하지 않는 것은?
  1. ① 추종 제어
  2. ② 비율 제어
  3. ③ 프로그램 제어
  4. ④ 프로세스 제어
정답 확인

정답 ④

2번
유전가열의 특징으로 틀린 것은?
  1. ① 표면의 소손, 균열이 없다.
  2. ② 온도 상승 속도가 빠르고 속도가 임의 제어된다.
  3. ③ 반도체의 정련, 단결정의 제조 등 특수 열처리가 가능하 다.
  4. ④ 열이 유전체손에 의하여 피열물 자신에게 발생하므로 가 열이 균일하다.
정답 확인

정답 ③

3번
정전압 소자로 사용되는 다이오드는?
  1. ① 제너 다이오드
  2. ② 터널 다이오드
  3. ③ 포토 다이오드
  4. ④ 발광 다이오드
정답 확인

정답 ①

4번
용접의 종류 중에서 저항용접이 아닌 것은?
  1. ① 점 용접
  2. ② 심 용접
  3. ③ TIG 용접
  4. ④ 프로젝션 용접
정답 확인

정답 ③

5번
곡선 궤도에 있어 캔트(cant)를 두는 주된 이유는?
  1. ① 시설이 곤란하기 때문에
  2. ② 운전 속도를 제한하기 위하여
  3. ③ 운전의 안전을 확보하기 위하여
  4. ④ 타고 있는 사람의 기분을 좋게 하기 위하여
정답 확인

정답 ③

6번
유도 전동기의 비례추이 특성을 이용한 기동 방법은?
  1. ① 전전압 기동
  2. ② Y-△ 기동
  3. ③ 리액터 기동
  4. ④ 2차 저항 기동
정답 확인

정답 ④

7번
도체에 고주파 전류가 흐르면 도체 표면에 전류가 집중하는 현상이며 금속의 표면 열처리에 이용되는 것은?
  1. ① 핀치 효과
  2. ② 제벡 효과
  3. ③ 톰슨 효과
  4. ④ 표피 효과
정답 확인

정답 ④

8번
납축전지에 대한 설명 중 틀린 것은?
  1. ① 공칭전압은 1.2[V]이다.
  2. ② 전해액으로 묽은 황산을 사용한다.
  3. ③ 주요 구성부분은 극판, 격리판, 전해액, 케이스로 이루어 져 있다.
  4. ④ 양극은 이산화납을 극판에 입힌 것이고, 음극은 해면 모 양의 납이다.
정답 확인

정답 ①

9번
다이액(DIAC)에 대한 설명 중 틀린 것은?
  1. ① 과전압 보호회로에 사용되기도 한다.
  2. ② 역저지 4극 사이리스터로 되어 있다.
  3. ③ 쌍방향으로 대칭적인 부성저항을 나타낸다.
  4. ④ 콘덴서 방전전류에 의하여 트라이액을 ON 시킬 수 있다.
정답 확인

정답 ②

10번
빛을 아래쪽에 확산, 복사시키며 눈부심을 적게 하는 조명 기구는?
  1. ① 루버
  2. ② 글로브
  3. ③ 반사볼
  4. ④ 투광기
정답 확인

정답 ①

11번
옥내 전반 조명에서 바닥면의 조도를 균일하게 하기 위한 등간격은? (단, 등간격 S, 등높이 H이다.)
  1. ① S=H
  2. ② S≤2H
  3. ③ S≤0.5H
  4. ④ S≤1.5H
정답 확인

정답 ④

12번
반경 3[cm], 두께 1[cm]의 강판을 유도가열에 의하여 3초 동안에 20[℃]에서 700[℃]로 상승시키기 위해 필요한 전 력은 약 몇 [kW]인가?(단, 강판의 비중은 7.85[ton/m3], 비 열은 0.16[kcal/kg・℃]이다.)
  1. ① 3.37
  2. ② 33.7
  3. ③ 6.67
  4. ④ 66.7
정답 확인

정답 ②

13번
망간 건전지에서 분극작용에 의한 전압강하를 방지하기 위 하여 사용되는 감극제는?
  1. ① O2
  2. ② HgO
  3. ③ MnO2
  4. ④ H2Cr2O7
정답 확인

정답 ③

14번
금속의 전기저항이 온도에 의하여 변화하는 것을 이용한 온 도계는?
  1. ① 광 고온계
  2. ② 저항 온도계
  3. ③ 방사 고온계
  4. ④ 열전 온도계
정답 확인

정답 ②

16번
형광등은 주위온도가 약 몇 [℃]일 때 가장 효율이 높은가?
  1. ① 5~10
  2. ② 10~15
  3. ③ 20~25
  4. ④ 35~40
정답 확인

정답 ③

17번
납축전지가 충분히 방전했을 때 양극판의 빛깔은 무슨 색인 가?
  1. ① 청색
  2. ② 황색
  3. ③ 적갈색
  4. ④ 회백색
정답 확인

정답 ④

18번
투명 네온관등에 네온가스를 봉입하였을 때 광색은?
  1. ① 등색
  2. ② 황갈색
  3. ③ 고동색
  4. ④ 등적색
정답 확인

정답 ④

19번
전기회로의 전류는 열회로의 무엇에 대응하는가?
  1. ① 열류
  2. ② 열량
  3. ③ 열용량
  4. ④ 열저항
정답 확인

정답 ①

20번
열차가 주행할 때 중력에 의하여 발생하는 저항으로 두 점 간의 수평거리와 고저 차의 비로 표시되는 저항은?
  1. ① 출발저항
  2. ② 구배저항
  3. ③ 곡선저항
  4. ④ 주행저항
정답 확인

정답 ②

21번
복도체 또는 다도체에 대한 설명으로 틀린 것은?
  1. ① 복도체는 3상 송전선의 1상의 전선을 2본으로 분할한 것 이다.
  2. ② 2본 이상으로 분할된 도체를 일반적으로 다도체라 한다.
  3. ③ 복도체 또는 다도체를 사용하는 주 목적은 코로나 방지 에 있다.
  4. ④ 복도체의 선로정수는 같은 단면적의 단도체 선로와 비교 할 때 변함이 없다.
정답 확인

정답 ④

22번
화력 발전소의 보일러 손실이 보일러 입력의 20[%]이고, 터빈 출력이 터빈 입력의 50[%]일 때, 화력발전소의 열소 비율은 몇 [kcal/kWh]인가?
  1. ① 1850
  2. ② 1950
  3. ③ 2050
  4. ④ 2150
정답 확인

정답 ④

23번
3상 1회선 전선로의 작용 정전용량을 C선간 정전용량을 C1 대지 정전용량을 C2라 할 때 C, C1, C2의 관계는?
  1. ① C=C1+3C2
  2. ② C=3C1+C2
  3. ③ C=C1+C2
  4. ④ C=3(C1+C2)
정답 확인

정답 ②

24번
일반적으로 송전선로의 중성점을 직접접지 하는 목적으로 틀린 것은?
  1. ① 단절연 가능
  2. ② 과도 안정도의 증진
  3. ③ 이상전압 발생의 억제
  4. ④ 보호 계전기의 신속, 확실한 작동
정답 확인

정답 ②

25번
어떤 발전소에서 발열량 5500[kcal/kg]의 석탄 12[ton]을 사용하여 25000[kWh]의 전력을 발생하였을 경우 이 발전 소의 열효율은 약 몇 [%]인가?
  1. ① 22.5
  2. ② 32.6
  3. ③ 34.4
  4. ④ 35.3
정답 확인

정답 ②

26번
차단기에서 “O-t1-CO-t2”의 표기로 나타내는 것은? (단, O 는 차단동작t1, t2는 시간 간격, C는 투입 동작, CO는 투입 직후 차단 동작이다.)
  1. ① 차단기 동작 책무
  2. ② 차단기 속류 주기
  3. ③ 차단기 재폐로 계수
  4. ④ 차단기 무전압 시간
정답 확인

정답 ①

27번
66[kV], 60[Hz] 3상 3선식의 선로에서 중성점을 소호리액 터 접지하여 완전 공진상태로 되었을 때 중성점에 흐르는 전류는 몇 [A]인가? (단, 소호리액터를 포함한 영상 회로의 등가 저항은 200[Ω], 중성점 잔류 전압은 4400[V]라고 한 다.)
  1. ① 11
  2. ② 22
  3. ③ 33
  4. ④ 44
정답 확인

정답 ②

28번
전력 계통에서 전력용 콘덴서와 직렬로 연결하는 직렬 리액 터는 어떤 고조파를 제거하는가?
  1. ① 제 5고조파
  2. ② 제 4고조파
  3. ③ 제 3고조파
  4. ④ 제 2고조파
정답 확인

정답 ①

29번
발전기의 회전수가 높을 때의 설명으로 옳은 것은?
  1. ① 원심력이 작아진다.
  2. ② 수소 냉각이 공기 냉각식보다 유리하다.
  3. ③ 극수가 많아져서 권선간의 절연이 쉽게 된다.
  4. ④ 축장이 짧아져서 공기의 순환이 원활하게 이루어진다.
정답 확인

정답 ②

30번
선로의 인덕턴스에 대한 설명으로 옳은 것은?
  1. ① 선로의 도체간 거리가 클수록 인덕턴스의 값이 작아진 다.
  2. ② 선로 도체의 반지름이 클수록 인덕턴스의 값이 커진다.
  3. ③ 일반적으로 지중 케이블은 가공 선로에 비해 인덕턴스의 값이 작다.
  4. ④ 인덕턴스의 값은 선로의 기하학적 배치와는 전혀 무관하 다.
정답 확인

정답 ③

31번
한류 리액터의 사용 목적은?
  1. ① 단락 전류의 제한
  2. ② 충전 전류의 제한
  3. ③ 누설 전류의 제한
  4. ④ 접지 전류의 제한
정답 확인

정답 ①

32번
플리커 예방을 위한 수용가 측의 대책이 아닌 것은?
  1. ① 공급 전압을 승압한다.
  2. ② 전압 강하를 보상한다.
  3. ③ 전원 계통에 리액터분을 보상한다.
  4. ④ 부하의 무효전력 변동분을 흡수한다.
정답 확인

정답 ①

33번
배전 손로의 전기 방식 중 전선의 중량(전선비용)이 가장 적 게 소요되는 전기 방식은? (단, 상전압, 거리, 전력 및 선로 손실 등은 같다.)
  1. ① 단상 2선식
  2. ② 3상 3선식
  3. ③ 단상 3선식
  4. ④ 3상 4선식
정답 확인

정답 ④

34번
동일한 전압에서 동일한 전력을 송전할 때 역률을 0.8에서 0.9로 개선하면 전력손실은 약 몇[%] 감소하는가?
  1. ① 5
  2. ② 10
  3. ③ 21
  4. ④ 40
정답 확인

정답 ③

35번
변류기를 개방할 때 2차측을 단락하는 이유는?
  1. ① 1차측 과전류 보호
  2. ② 1차측 과전압 방지
  3. ③ 2차측 과전류 보호
  4. ④ 2차측 절연 보호
정답 확인

정답 ④

36번
배전용 주상변압기의 2차측 접지보호의 목적은?
  1. ① 1차측 과부하 보호
  2. ② 2차 회로의 단락 보호
  3. ③ 2차측 접지의 확산 방지
  4. ④ 1차측과 2차측의 혼촉에 대한 보호
정답 확인

정답 ④

37번
그림과 같은 수전단 전력원선도가 있다. 부하 직선을 참고 하여 전압조정을 위한 조상설비가 없어도 정전압 운전이 가 능한 부하전력은 대략 어느정도일 때인가?
  1. ① 무부하일 때
  2. ② 50[kW]일 때
  3. ③ 100[kW]일 때
  4. ④ 150[kW]일 때
정답 확인

정답 ③

38번
22.9[kV]로 수전하는 자가용 전기 설비가 있다. 수전점에 설치한 차단기의 차단용량이 520[MVA]일 때 차단기의 정격 차단 전류는 약 몇 [kA]인가?
  1. ① 3.5
  2. ② 5.5
  3. ③ 8.5
  4. ④ 12.5
정답 확인

정답 ④

41번
1차 전압 3450[V], 권수비 30의 단상 변압기가 전등 부하 에 15[A]를 공급할 때의 입력은 약 몇 [kW]인가? (단, cos θ=1이다.)
  1. ① 1.5
  2. ② 1.7
  3. ③ 2.2
  4. ④ 5.2
정답 확인

정답 ②

42번

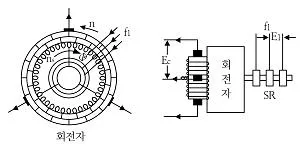

그림의 정류자형 주파수 변환기의 전기자 권선에 슬립링 (SR)을 통해 주파수 f1의 교류 전압을 인가하고, 전기자를 회전자계 와 반대 방향, 같은 속도로 회전시킬 때 브러 시 간 전압(Ec)의 주파수는? (단, ns[rps] : 회전 자계의 속 도)
전기공사산업기사 2016년 3회 42번 문제 그림전기공사산업기사 2016년 3회 42번 문제 그림
  1. ① f1
  2. ② 1
  3. ③ 0
  4. ④ nsf1
정답 확인

정답 ③

44번
MOSFET에 대한 설명으로 옳은 것은?
  1. ① ON 상태에서는 높은 저항처럼 동작한다.
  2. ② BJT와 비교하여 게이트와 소스간의 입력 임피던스가 매 우 작다.
  3. ③ 소수 캐리어 소자이므로 BJT에 비해 턴온과 턴오프가 늦 게 이루어진다.
  4. ④ 게이트-소스간의 전압으로 드레인 전류를 제어하는 전압 제어 스위치로 동작한다.
정답 확인

정답 ④

45번
변압기의 철손이 전부하 동손보다 크게 설계되었다면 이 변 압기의 최대효율은 어떤 부하에서 생기는가?
  1. ① 1/2부하
  2. ② 3/4부하
  3. ③ 전부하
  4. ④ 과부하
정답 확인

정답 ④

46번
정전압 계통에 접속된 동기 발전기의 여자를 약하게 하면?
  1. ① 출력이 감소한다.
  2. ② 전압이 강하한다.
  3. ③ 지상 무효전류가 증가한다.
  4. ④ 진상 무효전류가 증가한다.
정답 확인

정답 ④

47번
입력된 직류 전력의 크기를 변환된 다른 직류 전력으로 출 력하는 전력변환 장치는?
  1. ① 초퍼
  2. ② 인버터
  3. ③ 사이클로 컽버터
  4. ④ 다이오드 정류기
정답 확인

정답 ①

48번
단락사고에 대한 전동기의 과전류 보호기기가 아닌 것은?
  1. ① PF
  2. ② MC
  3. ③ OCR
  4. ④ MCCB
정답 확인

정답 ②

49번
동기 발전기에서 고조파분을 제거하여 기전력의 파형을 개 선하는 권선법은?
  1. ① 전절권
  2. ② 집중권
  3. ③ 장절권
  4. ④ 단절권
정답 확인

정답 ④

50번
5[kVA], 2000/200[V]의 단상 변압기가 있다. 2차에 환산한 등가 저항 0.15[Ω]과 등가 리액턴스는 0.17[Ω]이다. 이 변 압기에 역률 0.8(뒤짐)의 정격 부하를 연결할 때의 전압 변 동률은 약 몇 [%]인가?
  1. ① 2.8
  2. ② 3.0
  3. ③ 3.2
  4. ④ 3.4
정답 확인

정답 ①

51번
무부하에서 자기 여자에 의한 전압을 확립하지 못하는 특성 을 가진 발전기는?
  1. ① 직권 발전기
  2. ② 분권 발전기
  3. ③ 가동복권 발전기
  4. ④ 차동복권 발전기
정답 확인

정답 ①

52번
3상 유도전동기의 기동법 중 전전압 기동에 대한 설명으로 틀린 것은?
  1. ① 기동 시에는 역률이 좋지 않다.
  2. ② 전동기 단자에 직접 정격전압을 가한다.
  3. ③ 소용량의 농형 전동기에서는 일반적으로 기동시간이 길 다.
  4. ④ 소용량 농형 전동기에서 보편적으로 사용되는 기동법이 다.
정답 확인

정답 ③

53번
직류 전동기를 전 부하 전류 이하에서 동일 전류로 운전할 경우 회전수가 큰 순서대로 나열하면?
  1. ① 직권 >차동 복권 >분권 >화동(가동) 복권
  2. ② 차동 복권 >분권 >화동(가동) 복권 >직권
  3. ③ 직권 >화동(가동) 복권 >분권 >차동 복권
  4. ④ 화동(가동) 복권 >분권 >차동 복권 >직권
정답 확인

정답 ③

54번
장거리 고압 송전선이나 케이블 송전선을 무부하에서 충전 하는 동기 발전기의 자기여자 현상 방지법으로 틀린 것은?
  1. ① 수전단에 변압기를 병렬로 접속한다.
  2. ② 발전기에 콘덴서를 병렬로 접속한다.
  3. ③ 수전단에 리액턴스를 병렬로 접속한다.
  4. ④ 발전기 여러대를 모선에 병렬로 접속한다.
정답 확인

정답 ②

55번
그림은 복권 발전기의 외부특성곡선이다. 이중 과복권을 나 타내는 곡선은?
전기공사산업기사 2016년 3회 55번 문제 그림
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ①

56번
권선비 20의 10[kVA] 변압기가 있다. 1차 저항이 3[Ω]이라 면 2차로 환산한 저항은 약 몇[Ω]인가?
  1. ① 0.0038
  2. ② 0.0075
  3. ③ 0.38
  4. ④ 0.749
정답 확인

정답 ②

57번
유도 전동기가 정방향으로 토크가 발생하고, 슬립이 1 이상 에서 동작하는 경우는?
  1. ① 감자 작용
  2. ② 회생 제동
  3. ③ 역상 제동
  4. ④ 게르게스
정답 확인

정답 ③

58번
2차 여자에 의한 권선형 3상 유도전동기의 속도제어에서 2 차 유기전압과 반대방향으로 슬립 주파수 전압 Ec를 크게하 면 속도는?
  1. ① 속도가 증가한다.
  2. ② 속도가 감소한다.
  3. ③ 속도의 변화는 없다.
  4. ④ 속도는 증가하나 역률이 떨어진다.
정답 확인

정답 ②

59번
3상 동기발전기의 전기자 권선을 Y 결선으로 하는 이유 중 △결선과 비교할 때 장점이 아닌 것은?
  1. ① 권선의 코로나 현상이 적다.
  2. ② 출력을 더욱 증대할 수 있다.
  3. ③ 고조파 순환전류가 흐르지 않는다.
  4. ④ 권선의 보호 및 이상전압의 방지 대책이 용이하다.
정답 확인

정답 ②

60번
8극, 50[kW], 3300[V], 60[Hz], 3상 유도전동기의 전부하 슬립이 4[%]라고 한다. 이 슬립링 사이에 0.16[Ω]의 저항 3개를 Y로 삽입하면 전부하 토크를 발생할 때의 회전수 [rpm]는? (단, 2차 각상의 저항은 0.04[Ω]이고, Y접속이 다.)
  1. ① 660
  2. ② 720
  3. ③ 750
  4. ④ 880
정답 확인

정답 ②

61번
다음 두 회로의 4단자 정수가 동일할 조건은?
전기공사산업기사 2016년 3회 61번 문제 그림
  1. ① R1=R2, R3=R4
  2. ② R1=R3, R2=R4
  3. ③ R1=R4, R2=R3=0
  4. ④ R2=R3, R1=R4=0
정답 확인

정답 ④

63번
RLC 직렬회로에서 L=0.1×10-3[H], R=100[Ω], C=0.1×10-6[F]일 때, 이 회로는?
  1. ① 진동적이다.
  2. ② 비진동적이다.
  3. ③ 정현파로 진동한다.
  4. ④ 진동과 비진동을 반복한다.
정답 확인

정답 ②

64번
저항(R)과 유도 리액턴스(XL)의 직렬 회로에 E=14+j38인 교 류 전압을 가하니 I=6+j2[A]의 전류가 흐른다. 이 회로의 저항(R)과 유도 리액턴스(XL)는?
  1. ① R=4[Ω], XL=5[Ω]
  2. ② R=5[Ω], XL=4[Ω]
  3. ③ R=6[Ω], XL=3[Ω]
  4. ④ R=7[Ω], XL=2[Ω]
정답 확인

정답 ①

65번
어느 회로의 전압과 전류가 각각 e=50sin(wt+θ)[V], i=4sin(wt+θ-30°)[A]일 때, 무효전력은?
  1. ① 100
  2. ② 86.6
  3. ③ 70.7
  4. ④ 50
정답 확인

정답 ④

66번
3상 평형회로에서 선간전압 200[V], 각 상의 부하 임피던스 가 24+j7[Ω]인 Y결선의 3상 유효전력[W]은?
  1. ① 192
  2. ② 512
  3. ③ 1536
  4. ④ 4608
정답 확인

정답 ③

67번
그림에서 V1=10[V], v2=20√2coswt[V], w=200[rad/s] 일 때 전류의 순시값[A]은?
전기공사산업기사 2016년 3회 67번 문제 그림
  1. ① 10
  2. ② 12.07
  3. ③ 5+10sin(wt+45°)
  4. ④ 5+5√2cos(wt+30°
정답 확인

정답 ③

69번
공급전압이 10[V]이며 회로에 흐르는 전류가 10[A]일 때, 이 회로의 유효전력이 50[W]라면 전압과 전류의 위상차는?
  1. ① 0°
  2. ② 30°
  3. ③ 45°
  4. ④ 60°
정답 확인

정답 ④

70번
4단자 정수 A, B, C, D의 관계로 옳은 것은?
  1. ① AC+BD=1
  2. ② AB-CD=1
  3. ③ AB+CD=1
  4. ④ AD-BC=1
정답 확인

정답 ④

71번
다음과 같은 파형의 맥동전류를 열선형 계기로 측정한 결과 10[A]이었다. 이를 가동 코일형 계기로 측정할 때 전류의 값[A]은?
전기공사산업기사 2016년 3회 71번 문제 그림
  1. ① 7.07
  2. ② 10
  3. ③ 14.14
  4. ④ 17.32
정답 확인

정답 ①

72번
과도 현상에 관한 내용 중 틀린 것은?
  1. ① RL 직렬회로의 시정수는 L/R초이다.
  2. ② RC 직렬회로에서 V0로 충전된 콘덴서를 방전시킬 경우 t=RC에서의 콘덴서 단자전압은 0.632V0이다.
  3. ③ 정현파 교류회로에서는 전원을 넣을 때의 위상을 조절함 으로써 과도현상의 영향을 제거할 수 있다.
  4. ④ 전원이 직류 기전력인 때에도 회로의 전류가 정현파로 되는 경우가 있다.
정답 확인

정답 ②

75번
전압 200[V], 전류 30[A]로서 4.3[kW]의 전력을 소비하는 회로의 리액턴스는 약 몇[Ω]인가?
  1. ① 3.35
  2. ② 4.65
  3. ③ 5.35
  4. ④ 6.65
정답 확인

정답 ②

76번
전류의 대칭분을 I0, I1, I2 유기기전력 및 단자 전압의 대칭 분을 Ea, Eb, Ec 및 V0, V1, V2라 할 때 교류 발전기의 기본 식 중 역상분 V2의 값은? (단, 임피던스의 대칭분은 Z0, Z1, Z2라 한다.)
  1. ① -Z0I0
  2. ② -Z2I2
  3. ③ Ea-Z1I1
  4. ④ Eb-Z2I2
정답 확인

정답 ②

79번
선형 회로망 소자가 아닌 것은?
  1. ① 저항기
  2. ② 콘덴서
  3. ③ 철심이 있는 코일
  4. ④ 철심이 없는 코일
정답 확인

정답 ③

80번
평형 3상 부하에 전력을 공급할 때 선전류가 20[A]이고 부 하의 소비전력이 4[kW]이다. 이 부하의 등가 Y회로에 대한 각 상의 저항은 약 몇 [Ω]인가?
  1. ① 3.3
  2. ② 5.7
  3. ③ 7.2
  4. ④ 10
정답 확인

정답 ①

81번
가공전선로의 지지물에 시설하는 지선의 시설기준에 대한 설명 중 옳은 것은?
  1. ① 지선의 안전율은 2.5 이상일 것
  2. ② 연선을 사용하는 경우 소선 4가닥 이상의 연선일 것
  3. ③ 지중 부분 및 지표상 100[cm] 까지의 부분은 철봉을 사 용할 것.
  4. ④ 도로를 횡단하여 시설하는 지선의 높이는 지표상 4[m] 이상으로 할 것
정답 확인

정답 ①

82번
특고압 가공전선로의 지지물 양측의 경간의 차가 큰 곳에 사용하는 철탑의 종류는?
  1. ① 내장형
  2. ② 보강형
  3. ③ 직선형
  4. ④ 인류형
정답 확인

정답 ①

83번
154[kV] 전선로를 제 1종 특고압 보안공사로 시설할 때 경 동연선의 굵기는 몇 [mm2]이상이어야 하는가?
  1. ① 55
  2. ② 100
  3. ③ 150
  4. ④ 200
정답 확인

정답 ③

84번
고압 가공전선으로 경동선 또는 내열 동합금선을 사용할 경 우에 이도의 최소 안전율은? (단, 빙설이 많지 않은 지방에 서 그 지방의 평균 온도에서 전선의 중량과 그 전선의 수직 투영면적 1[m2]당 745[Pa]의 수평 풍압과의 합성하중을 지 지하는 경우임)
  1. ① 2.2
  2. ② 2.5
  3. ③ 2.7
  4. ④ 3.0
정답 확인

정답 ①

85번
애자사용 공사에 의한 고압 옥내배선을 할 때 전선을 조영 재의 면을 따라 붙이는 경우, 전선의 지지점간의 거리는 몇 [m] 이하이어야 하는가?
  1. ① 2
  2. ② 3
  3. ③ 4
  4. ④ 5
정답 확인

정답 ①

86번
전기 자동차 충전설비 시설에 대한 설명 중 틀린 것은?
  1. ① 과전류 차단기를 각 극에 설치한다.
  2. ② 충전장치와 전기 자동차의 접속에는 연장 코드를 사용한 다.
  3. ③ 전로의 지락이 생겼을 때 자동으로 그 전로를 차단하는 장치를 시설한다.
  4. ④ 커플러의 접지극은 투입 시 먼저 접속되고 차단시 나중 에 분리되는 구조로 한다.
정답 확인

정답 ②

87번
정격전류 30[A]인 과전류 차단기로 보호되는 저압옥내 배선 의 최소 굵기는 몇 [mm2]인가? (단, 미네럴인슈레이션 케 이블은 제외한다.)
  1. ① 2.5
  2. ② 4
  3. ③ 6
  4. ④ 10
정답 확인

정답 ③

88번
가요 전선관 공사에 의한 저압 옥내배선의 시설 방법으로 기술 기준에 적합한 것은?
  1. ① 옥외용 비닐절연전선을 사용하였다.
  2. ② 2종 금속제 가요전선관을 사용하였다.
  3. ③ 가요전선관에 제1종 접지공사를 하였다.
  4. ④ 전선은 연동선으로 단면적 16[mm2]의 단선을 사용하였 다.
정답 확인

정답 ②

89번
고주파 이용 설비에서 다른 고주파 이용 설비에 누설되는 고주파 전류의 허용한도는 측정 장치 또는 이에 준하는 측 정 장치로 2회 이상 연속하여 10분간 측정하였을 때에 각각 측정값의 최대값에 대한 평균값이 몇 [dB] 인가? (단, 1mW를 0[dB]로 한다.)
  1. ① 20
  2. ② -20
  3. ③ -30
  4. ④ 30
정답 확인

정답 ③

90번
특고압 지중전선이 가연성이나 유독성의 유체를 내포하는 관과 접근하기 때문에 상호간에 견고한 내화성의 격벽을 시 설하였다. 상호간의 이격거리가 몇 [m] 이하인 경우인가? (단, 사용전압이 25[kV] 이하인 다중접지 방식 지중전선로 는 제외한다.)
  1. ① 0.4
  2. ② 0.6
  3. ③ 0.8
  4. ④ 1.0
정답 확인

정답 ④

91번
옥내에 시설하는 사용전압이 400[V] 미만인 전구선으로 고 무코드를 사용할 경우, 단면적이 몇 [mm2] 이상인 것을 사 용하여야 하는가?
  1. ① 0.75
  2. ② 2
  3. ③ 3.5
  4. ④ 5.5
정답 확인

정답 ①

92번
농사용 저압 가공전선로의 경간은 몇 [m] 이하이어야 하는 가?
  1. ① 30
  2. ② 50
  3. ③ 60
  4. ④ 100
정답 확인

정답 ①

93번
발전소에는 운전 보안상 각종의 계측 장치를 시설하여야 한 다. 이때 계측 대상이 아닌 것은?
  1. ① 주요 변압기의 역률
  2. ② 발전기의 고정자 온도
  3. ③ 특고압용 변압기의 온도
  4. ④ 주요 변압기의 전압 및 전류 또는 전력
정답 확인

정답 ①

94번
특고압전로와 저압 전로를 결합하는 변압기의 저압측 중성 점에 행하는 접지 공사는?
  1. ① 제 1종 접지공사
  2. ② 제 2종 접지공사
  3. ③ 제 3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ②

95번
화약류 저장소의 전기설비 시설에 있어서 틀린 것은?
  1. ① 전기기계 기구는 전폐형으로 시설한다.
  2. ② 케이블이 손상될 우려가 없도록 시설한다.
  3. ③ 전용 개폐기 및 과전류 차단기는 화약류 저장소 안에 둔 다.
  4. ④ 과전류 차단기에서 저장소 입구까지의 배선에는 케이블 을 사용한다.
정답 확인

정답 ③

96번
고압 가공인입선의 높이는 그 전선의 아래쪽에 위험표시를 하였을 경우에 지표상 몇[m] 까지로 감할 수 있는가?
  1. ① 2.5
  2. ② 3
  3. ③ 3.5
  4. ④ 4
정답 확인

정답 ③

97번
사용전압이 저압인 전로에서 정전이 어려운 경우 등 절연저 항 측정이 곤란한 경우에 누설전류를 몇 [mA] 이하로 유지 하여야 하는가?
  1. ① 0.5
  2. ② 1
  3. ③ 2
  4. ④ 3
정답 확인

정답 ②

98번
변전소에 울타리, 담 등을 시설할 때, 사용전압이 345[kV] 이면 울타리, 담 등의 높이와 울타리, 담등으로부터 충전부 분까지의 거리의 합계는 몇 [m] 이상으로 하여야 하는가?
  1. ① 6.48
  2. ② 8.16
  3. ③ 8.40
  4. ④ 8.28
정답 확인

정답 ④

99번
교류에서 고압의 범위는?(2021년 개정된 KEC 규정 적용됨)
  1. ① 1000[V]를 초과하고 7[kV] 이하인 것
  2. ② 750[V]를 초과하고 7[kV] 이하인 것
  3. ③ 600[V]를 초과하고 7.5[kV] 이하인 것
  4. ④ 750[V]를 초과하고 7.5[kV] 이하인 것
정답 확인

정답 ①

100번
변압기에 의하여 특고압 전로에 결합되는 고압 전로에는 사용전압의 몇 배 이하의 전압이 가하여진 경우에 방전장 치를 시설하여야 하는가?
  1. ① 2
  2. ② 3
  3. ③ 4
  4. ④ 5 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

이전 회차2016년 2회 다음 회차2017년 1회

전기공사산업기사의 다른 회차

2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 96문항
2019년 3회
2019-09-21 · 88문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 89문항
2018년 3회
2018-09-15 · 93문항
2018년 2회
2018-04-28 · 93문항
2018년 1회
2018-03-04 · 91문항
2017년 3회
2017-09-23 · 90문항
2017년 2회
2017-05-07 · 91문항
2017년 1회
2017-03-05 · 88문항
2016년 3회
2016-10-01 · 90문항
2016년 2회
2016-05-08 · 88문항
2016년 1회
2016-03-06 · 87문항
2015년 3회
2015-09-19 · 91문항
2015년 2회
2015-05-31 · 90문항
2015년 1회
2015-03-08 · 92문항
2014년 2회
2014-09-20 · 87문항
2014년 1회
2014-05-25 · 91문항
